公開番号2025071375
公報種別公開特許公報(A)
公開日2025-05-02
出願番号2025030589,2023510862
出願日2025-02-27,2022-03-14
発明の名称通信システム、制御装置、及び、通信システムの制御方法
出願人日本電気株式会社
代理人個人,弁理士法人 HARAKENZO WORLD PATENT & TRADEMARK
主分類H04L 45/02 20220101AFI20250424BHJP(電気通信技術)
要約【課題】頑強な通信ネットワークを実現する。
【解決手段】メッシュ型ネットワークを構成可能な複数の通信装置と、制御装置とを含み、制御装置は、複数の通信装置に関する制御を行う制御手段を備え、制御手段は、メッシュ型ネットワークに対して新たに接続しようとする新規端末からのスキャン信号を受信した通信装置からのリクエストを取得するリクエスト取得手段と、前記リクエストに応じて、メッシュ型ネットワークに含まれる1又は複数の通信経路の更新を行う更新手段とを備える。
【選択図】図5
特許請求の範囲【請求項１】
メッシュ型ネットワークを構成可能な複数の通信装置と、当該複数の通信装置に関する制御を行う制御装置とを含み、
前記複数の通信装置各々は、
有指向性の通信媒体を送受信可能に構成されている１又は複数の通信手段と、
前記１又は複数の通信手段を用いたスキャンを実行することにより、１又は複数の接続相手候補を特定する特定手段と、
前記特定手段が特定した１又は複数の接続相手候補との間で接続を確立する接続確立手段と
を含み、
前記制御装置は、
前記複数の通信装置に関する制御を行う制御手段
を備え、
前記制御手段は、
前記メッシュ型ネットワークに対して新たに接続しようとする新規端末からのスキャン信号を受信した通信装置からのリクエストを取得するリクエスト取得手段と、
前記リクエストに応じて、前記メッシュ型ネットワークに含まれる１又は複数の通信経路の更新を行う更新手段と
を備える、通信システム。
続きを表示（約 1,600 文字）【請求項２】
前記更新手段は、前記通信装置に関連する関連情報に基づいて前記通信経路の更新を行う
請求項１に記載の通信システム。
【請求項３】
前記通信装置に関連する関連情報には、
アクセスリンクの接続状況、及び
バックボーンリンクの接続状況
の少なくとも何れかが含まれる
請求項２に記載の通信システム。
【請求項４】
前記通信装置に関連する関連情報には、
前記通信装置の位置情報、及び
前記通信装置の負荷状況
の少なくとも何れかが含まれる
請求項２または３に記載の通信システム。
【請求項５】
前記通信装置に関連する関連情報には、
前記通信装置が関与する確立済の接続数、及び
前記通信装置が関与する接続の接続状況、
の少なくとも何れかが含まれる
請求項２から４の何れか１項に記載の通信システム。
【請求項６】
前記通信装置が関与する接続の接続状況には、
前記通信装置が関与する接続の回線品質、及び
前記通信装置が関与する接続の断続回数
の少なくとも何れかが含まれる
請求項５に記載の通信システム。
【請求項７】
前記通信装置に関連する関連情報には、
前記通信装置が関与する接続に対する環境からの影響に関する情報
が含まれる
請求項２から６の何れか１項に記載の通信システム。
【請求項８】
前記通信装置が関与する接続に対する環境からの影響に関する情報には、
太陽光による前記接続への影響
に関する情報が含まれる
請求項７に記載の通信システム。
【請求項９】
メッシュ型ネットワークを構成可能な複数の通信装置と、当該複数の通信装置に関する制御を行う制御装置とを含む通信システムの制御方法であって、
前記複数の通信装置各々が、有指向性の通信媒体を送受信可能に構成されている１又は複数の通信手段を用いたスキャンを実行することにより、１又は複数の接続相手候補を特定すること、および、特定した１又は複数の接続相手候補との間で接続を確立すること、ならびに
前記制御装置が、前記複数の通信装置に関する制御を行うこと
を含み、
前記制御装置が、前記複数の通信装置に関する制御を行うことは、
前記制御装置が、前記メッシュ型ネットワークに対して新たに接続しようとする新規端末からのスキャン信号を受信した通信装置からのリクエストを取得すること、および、前記リクエストに応じて、前記メッシュ型ネットワークに含まれる１又は複数の通信経路の更新を行うこと
を含む、通信システムの制御方法。
【請求項１０】
メッシュ型ネットワークを構成可能な複数の通信装置に関する制御を行う制御手段を備え、
前記複数の通信装置各々は、
有指向性の通信媒体を送受信可能に構成されている１又は複数の通信手段と、
前記１又は複数の通信手段を用いたスキャンを実行することにより、１又は複数の接続相手候補を特定する特定手段と、
前記特定手段が特定した１又は複数の接続相手候補との間で接続を確立する接続確立手段と
を含み、
前記制御手段は、
前記メッシュ型ネットワークに対して新たに接続しようとする新規端末からのスキャン信号を受信した通信装置からのリクエストを取得するリクエスト取得手段と、
前記リクエストに応じて、前記メッシュ型ネットワークに含まれる１又は複数の通信経路の更新を行う更新手段と
を備える、制御装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、有指向性の通信媒体にて通信を行うメッシュ型ネットワークのための通信システム、制御装置、及び、通信システムの制御方法に関する。
続きを表示（約 2,900 文字）【背景技術】
【０００２】
通信ネットワークの分野では、大容量かつ低遅延を実現可能な通信技術が求められている。このような通信技術の一つとして、ミリ波や可視光帯域の光などのような、指向性を有する通信媒体を用いた通信技術の開発が行われている。また、通信ネットワークを形成する複数の通信端末を制御装置によって制御するシステムの開発も行われている。例えば、特許文献１には、複数の収容局が光路で接続されてネットワークを、制御装置によって制御している光アクセスシステムが開示されている。また、特許文献２には、ミリ波無線通信を行う通信装置であるホッピングノードが、当該ホッピングノードを管理する通信管理装置から通知される接続先の情報に基づいて、当該接続先に接続する無線通信システムが開示されている。
【先行技術文献】
【特許文献】
【０００３】
日本国特開２０１２－１３４６４１号公報
日本国特開２０１９－１６１３７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
有指向性の通信媒体は、周波数が大きいため大容量かつ低遅延な通信の実現が期待できる一方、指向性を有するがゆえに、遮蔽物や外乱などの影響を受けやすいという側面がある。
【０００５】
有指向性の通信媒体を用いつつ、通信の頑強姓を担保するためには、ネットワークへのノード加入やノード位置変更等を含む適応的な変更を行うことのできる構成とすることが好ましい。しかし、特許文献１および２に記載の技術を用いたとしても、そのような構成を実現することはできない。
【０００６】
本発明の一態様は、上記の問題に鑑みてなされたものであり、その目的の一例は、有指向性の通信媒体を用いた頑強な通信ネットワークを実現する技術を提供することである。
【課題を解決するための手段】
【０００７】
本発明の一態様に係る通信システムは、メッシュ型ネットワークを構成可能な複数の通信装置と、当該複数の通信装置に関する制御を行う制御装置とを含み、前記複数の通信装置各々は、有指向性の通信媒体を送受信可能に構成されている１又は複数の通信手段と、前記１又は複数の通信手段を用いたスキャンを実行することにより、１又は複数の接続相手候補を特定する特定手段と、前記特定手段が特定した１又は複数の接続相手候補との間で接続を確立する接続確立手段とを含み、前記制御装置は、前記複数の通信装置に関する制御を行う制御手段を備え、前記制御手段は、前記メッシュ型ネットワークに対して新たに接続しようとする新規端末からのスキャン信号を受信した通信装置からのリクエストを取得するリクエスト取得手段と、前記リクエストに応じて、前記メッシュ型ネットワークに含まれる１又は複数の通信経路の更新を行う更新手段とを備える。
【０００８】
本発明の一態様に係る通信システムの制御方法は、メッシュ型ネットワークを構成可能な複数の通信装置と、当該複数の通信装置に関する制御を行う制御装置とを含む通信システムの制御方法であって、前記複数の通信装置各々が、有指向性の通信媒体を送受信可能に構成されている１又は複数の通信手段を用いたスキャンを実行することにより、１又は複数の接続相手候補を特定すること、および、特定した１又は複数の接続相手候補との間で接続を確立すること、ならびに前記制御装置が、前記複数の通信装置に関する制御を行うことを含み、前記制御装置が、前記複数の通信装置に関する制御を行うことは、前記制御装置が、前記メッシュ型ネットワークに対して新たに接続しようとする新規端末からのスキャン信号を受信した通信装置からのリクエストを取得すること、および、前記リクエストに応じて、前記メッシュ型ネットワークに含まれる１又は複数の通信経路の更新を行うことを含む。
【発明の効果】
【０００９】
本発明の一態様によれば、有指向性の通信媒体を用いた頑強な通信ネットワークを実現することができる。
【図面の簡単な説明】
【００１０】

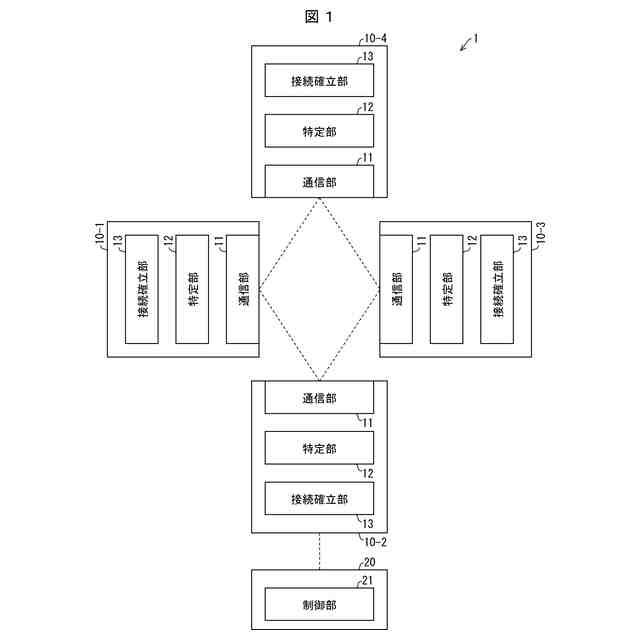

本発明の例示的実施形態１に係る通信システムの構成を示すブロック図である。

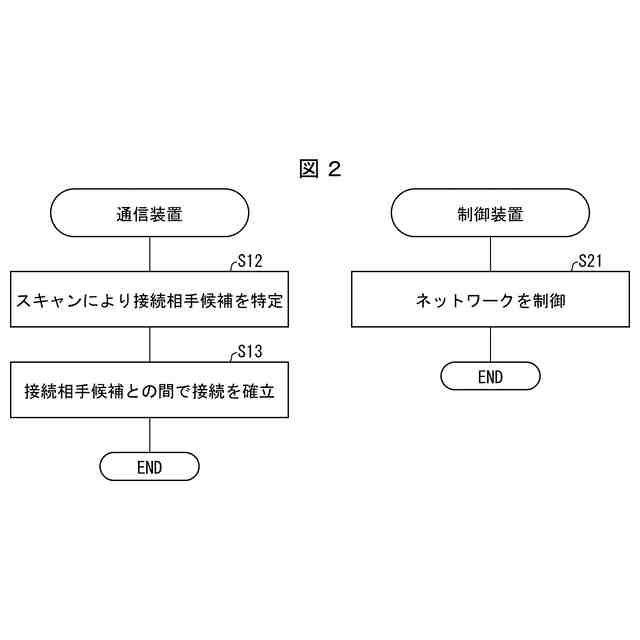

本発明の例示的実施形態１に係る通信方法の流れを示すフロー図である。

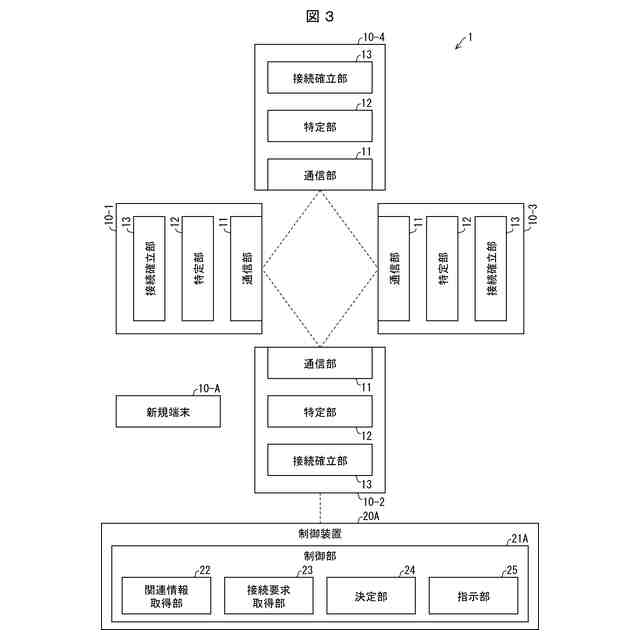

本発明の例示的実施形態２に係る通信システムの構成例を示す図である。

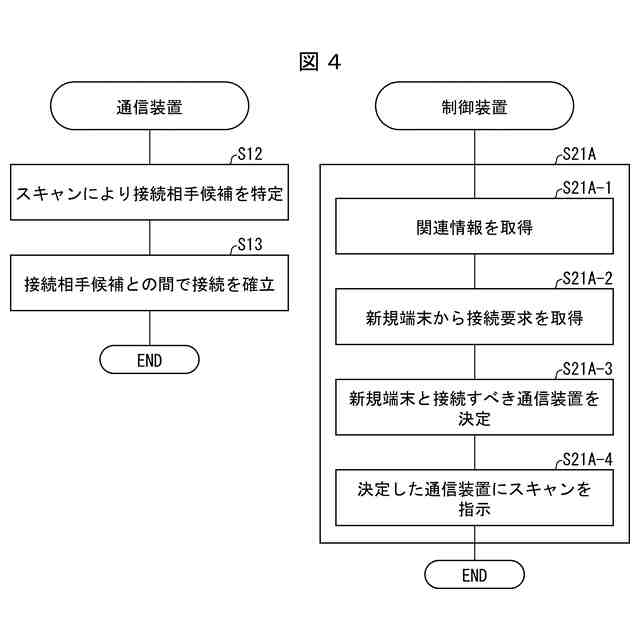

本発明の例示的実施形態２に係る通信装置の構成を示すブロック図である。

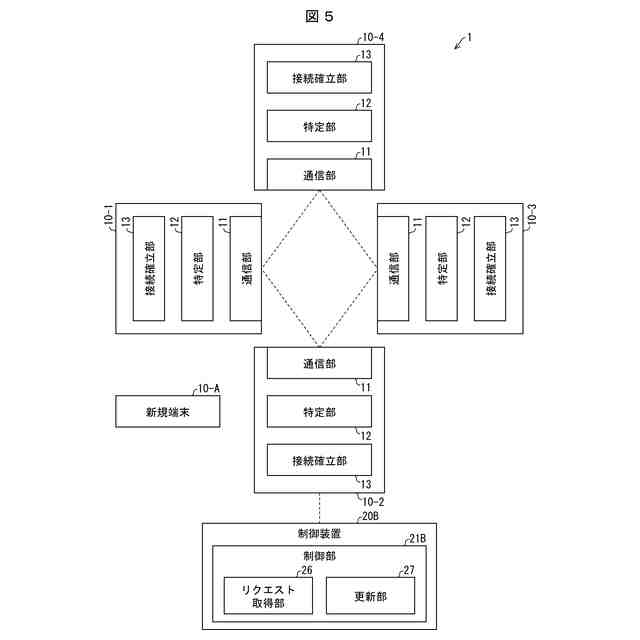

本発明の例示的実施形態３に係る通信システムの構成例を示す図である。

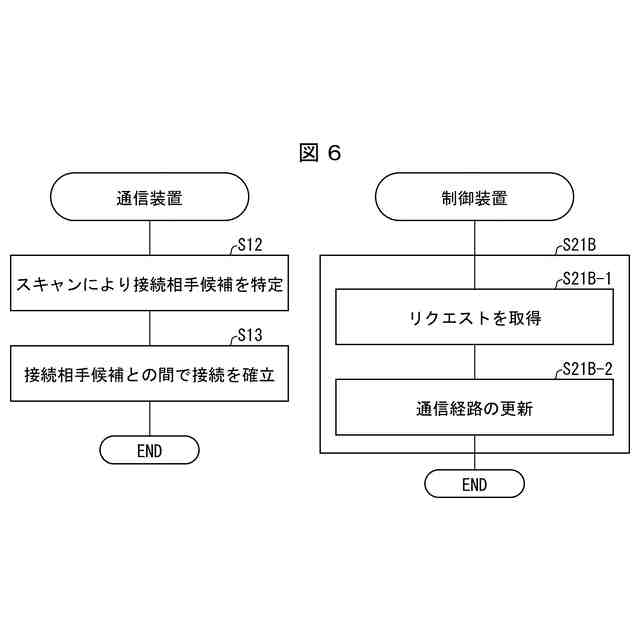

本発明の例示的実施形態３に係る通信装置の構成を示すブロック図である。

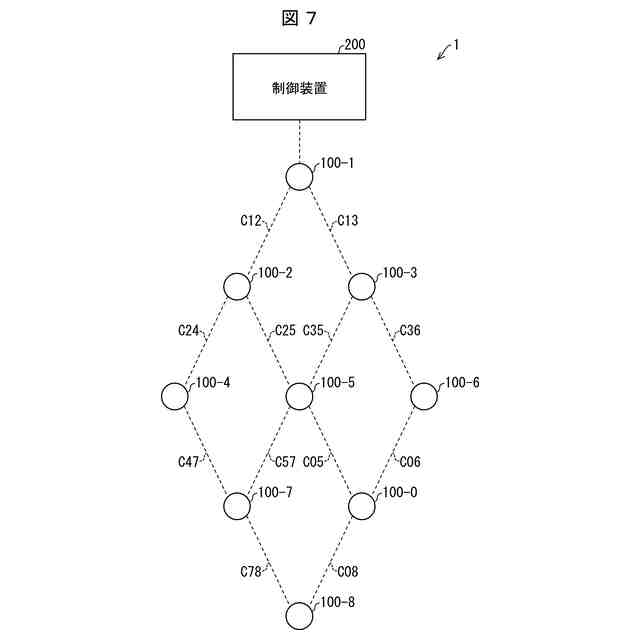

本発明の例示的実施形態４に係る通信システムの構成例を示す図である。

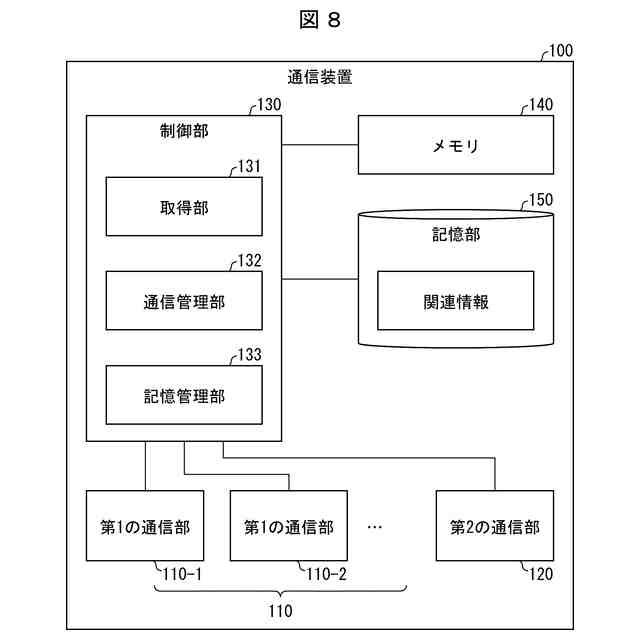

本発明の例示的実施形態４に係る通信装置の構成を示すブロック図である。

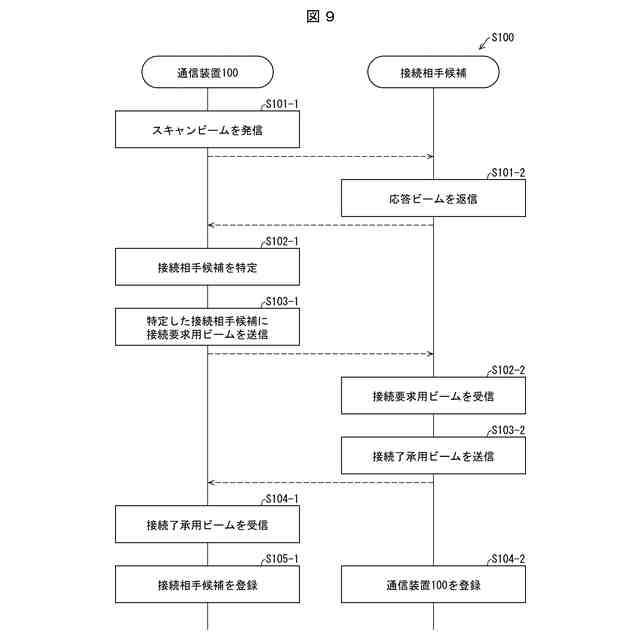

本発明の例示的実施形態４に係る通信システムにおけるスキャンから接続確立までの処理の流れの第１の例を示すシーケンス図である。
本発明の例示的実施形態４に係る通信システムにおけるスキャンから接続確立までの処理の流れの第２の例を示すシーケンス図である。
本発明の例示的実施形態４に係る通信システムにおけるスキャンから接続確立までの処理の流れの第３の例を示すシーケンス図である。
本発明の例示的実施形態４に係る通信システムにおけるスキャンから接続確立までの処理の流れの第４の例を示すシーケンス図である。
本発明の例示的実施形態４に係る制御装置の構成を示すブロック図である。
本発明の例示的実施形態４におけるメッシュ型ネットワークに対して新規端末が接続しようとしている状態の一例を説明するための図である。
本発明の例示的実施形態４におけるメッシュ型ネットワークに対して新規端末が接続しようとしている状態の一例を説明するための図である。
本発明の例示的実施形態４におけるメッシュ型ネットワークに対して新規端末が接続しようとしている状態の一例を説明するための図である。
本発明の例示的実施形態４におけるメッシュ型ネットワークに対して新規端末が接続しようとしている状態の一例を説明するための図である。
本発明の例示的実施形態４におけるメッシュ型ネットワークに対して新規端末が接続しようとしている状態の一例を説明するための図である。
本発明の例示的実施形態４におけるメッシュ型ネットワークに対して回線の切断が生じた状態の一例を説明するための図である。
本発明の例示的実施形態４におけるメッシュ型ネットワークに対して回線の切断が生じた状態の一例を説明するための図である。
本発明の各例示的実施形態に係る通信装置の一実現例であるコンピュータのハードウェア構成を示すブロック図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
