公開番号2025054996
公報種別公開特許公報(A)
公開日2025-04-08
出願番号2023164268
出願日2023-09-27
発明の名称希土類系焼結磁石の製造方法
出願人株式会社プロテリアル
代理人個人,個人
主分類H01F 41/02 20060101AFI20250401BHJP(基本的電気素子)
要約【課題】形状およびサイズが異なる複数のワークに対して同時に処理を行う工程を実行することが可能な希土類焼結磁石の製造方法を提供する。
【解決手段】本発明の希土類系焼結磁石の製造方法は、複数の第1ワーク、および前記複数の第1ワークのそれぞれよりもサイズが小さな複数の第2ワークを含む複数のワークに対して同時に処理を行う工程と、処理が行われた複数のワークをパーツフィーダに供給し、パーツフィーダから複数の第1ワークと複数の第2ワークとを分離する工程とを含む。パーツフィーダは、複数のワークを搬送する搬送路と、搬送路の片側に配置されたガイド部材とを備える。搬送路は、ガイド部材が配置される側が相対的に低くなるように傾斜しており、搬送中における複数の第1ワークのそれぞれを通過させ、かつ複数の第2ワークのそれぞれを通過させない大きさの開口部を有している。
【選択図】図1
特許請求の範囲【請求項１】
複数の第１ワーク、および前記複数の第１ワークのそれぞれよりもサイズが小さな複数の第２ワークを含む複数のワークに対して同時に処理を行う工程と、
前記処理が行われた前記複数のワークをパーツフィーダに供給し、前記パーツフィーダから前記複数の第１ワークと前記複数の第２ワークとを分離する工程と、
を含み、
前記パーツフィーダは、前記複数のワークを搬送する搬送路と、前記搬送路の片側に配置されたガイド部材と、を備え、
前記搬送路は、
前記ガイド部材が配置される側が相対的に低くなるように傾斜しており、
搬送中における前記複数の第１ワークのそれぞれを通過させ、かつ前記複数の第２ワークのそれぞれを通過させない大きさの開口部を有している、希土類系焼結磁石の製造方法。
続きを表示（約 840 文字）【請求項２】
水平面に対する前記搬送路の傾斜角は、搬送中における前記複数のワークのそれぞれを前記ガイド部材に接触させる大きさを有している、請求項１に記載の希土類系焼結磁石の製造方法。
【請求項３】
前記傾斜角は、５度以上４０度以下の範囲にある請求項２に記載の希土類系焼結磁石の製造方法。
【請求項４】
前記搬送路および前記ガイド部材は、上面視において、曲線に沿って延びており、
前記ガイド部材は、前記搬送路の中心線に関して、前記曲線における曲率の中心側に配置されている、請求項３に記載の希土類系焼結磁石の製造方法。
【請求項５】
前記開口部は、前記上面視において、前記曲線に沿って延びている、請求項４に記載の希土類系焼結磁石の製造方法。
【請求項６】
前記開口部は、前記ガイド部材から１ｍｍ以上離れている、請求項５に記載の希土類系焼結磁石の製造方法。
【請求項７】
搬送方向に直交する幅方向における前記開口部のサイズは、前記開口部を通過するときの前記複数の第１ワークのそれぞれの前記幅方向におけるサイズよりも小さく、かつ前記開口部を通過するときの前記複数の第２ワークのそれぞれの前記幅方向におけるサイズよりも大きい、請求項１から６のいずれか１項に記載の希土類系焼結磁石の製造方法。
【請求項８】
前記上面視において、前記複数の第１ワークのそれぞれは第１長方形の形状を有し、かつ前記複数の第２ワークのそれぞれは第２長方形の形状を有する、請求項４に記載の希土類系焼結磁石の製造方法。
【請求項９】
前記複数のワークのそれぞれは、製造途中における希土類系合金粉末の焼結体である、請求項１に記載の希土類系焼結磁石の製造方法。
【請求項１０】
前記処理は、前記複数のワークに対する洗浄またはバレル研磨である、請求項１に記載の希土類系焼結磁石の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、希土類系焼結磁石の製造方法に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
Ｒ－Ｔ－Ｂ系焼結磁石（Ｒは希土類元素であり、ＴはＦｅ又はＦｅとＣｏであり、Ｂはホウ素である）などの希土類焼結磁石の製造分野では、形状および寸法が異なる多様な品種の製品が同一工場内で生産され得る。また、同一品種の製品であっても、製造工程の各段階において、希土類焼結磁石（以下、「ワーク」と称する場合がある）の形状および寸法が機械的な加工などによって多様に変化していく。規格に応じて量産されるネジなどの機械部品、または半導体チップなどの電子部品に比べると、希土類焼結磁石では、ワークの形状および寸法の自由度が高く、製造工程におけるハンドリングおよび搬送の際、ワークの形状および寸法に合った取り扱いが必要になる。
【０００３】
機械部品の搬送については、異なる大きさのナット部品を選別するパーツフィーダが例えば特許文献１に記載されている。
【先行技術文献】
【特許文献】
【０００４】
実開昭５７－９５２８４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
希土類焼結磁石の製造工程中、切断または研磨などの機械的加工が行われたワークは、研削スラッジや研削液を取り除くため、洗浄工程に供される。従来、ある形状および寸法を有する第１のグループに属するワーク（第１品種）と、他の形状および寸法を有する第２のグループに属するワーク（第２品種）とを機械的に加工する場合、機械加工の工程は、それぞれのグループごとに異なる加工装置を用いて異なる場所で実行されることが多かった。その場合、第１のグループに属するワークと第２のグループに属するワークは、別々の洗浄装置によって洗浄されるか、あるいは、同一の洗浄装置によって別々のタイミングにグループ単位で洗浄されることになる。この理由は、異なる品種のワークを一つの洗浄装置に同時に投入して洗浄工程を実行すると、洗浄工程中に異なる品種のワークが混ざり合うからである。従来、希土類焼結磁石の製造を行う場合は、異なる品種のワークが製造工程中に混ざり合うことが無いように工程フローを決定することが行われてきた。
【０００６】
本開示の実施形態は、形状およびサイズが異なる複数のワークに対して同時に処理を行う工程を含む希土類焼結磁石の製造方法を提供する。
【課題を解決するための手段】
【０００７】
本開示の希土類系焼結磁石の製造方法は、ある実施形態において、複数の第１ワーク、および前記複数の第１ワークのそれぞれよりもサイズが小さな複数の第２ワークを含む複数のワークに対して同時に処理を行う工程と、前記処理が行われた前記複数のワークをパーツフィーダに供給し、前記パーツフィーダから前記複数の第１ワークと前記複数の第２ワークとを分離する工程と、を含む。前記パーツフィーダは、前記複数のワークを搬送する搬送路と、前記搬送路の片側に配置されたガイド部材と、を備える。前記搬送路は、前記ガイド部材が配置される側が相対的に低くなるように傾斜しており、搬送中における前記複数の第１ワークのそれぞれを通過させ、かつ前記複数の第２ワークのそれぞれを通過させない大きさの開口部を有している。
【発明の効果】
【０００８】
本開示の希土類焼結磁石の実施形態によれば、形状およびサイズが異なる複数のワークに対して同時に処理を行う工程を実行することが可能になる。
【図面の簡単な説明】
【０００９】
本開示による希土類焼結磁石の製造方法の実施形態における搬送工程の例を説明するための上面模式図である。
第１ワークおよび第２ワークの形状の例およびサイズを模式的に示す斜視図である。

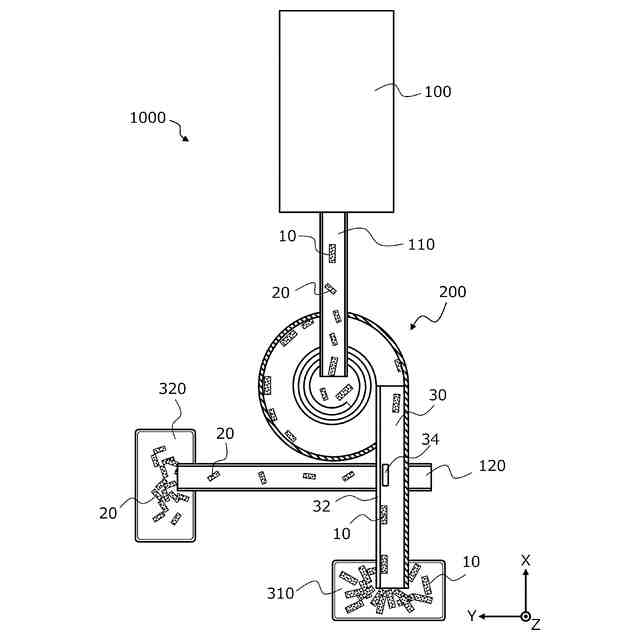

本開示の実施形態に用いられ得る混合洗浄システムの構成例を模式的に示す上面図である。

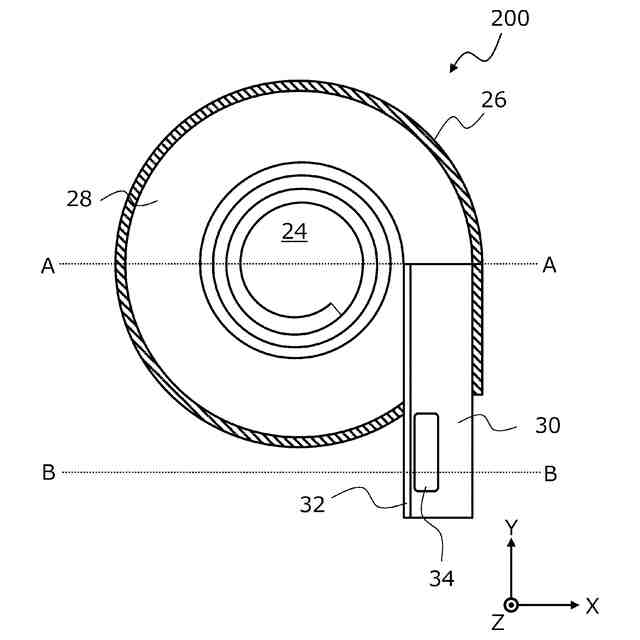

上記の混合洗浄システムに含まれるパーツフィーダを模式的に示す上面図である。
図４におけるパーツフィーダのＡ－Ａ線断面を示す模式図である。

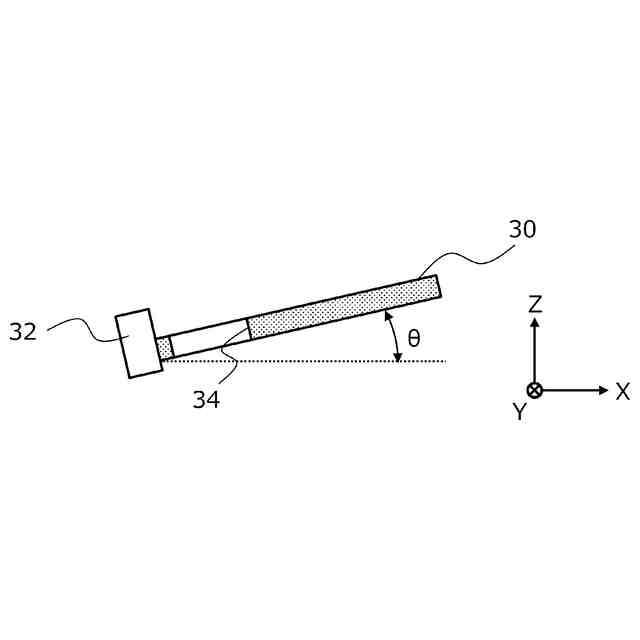

図４におけるパーツフィーダのＢ－Ｂ線断面を拡大して示す模式図である。

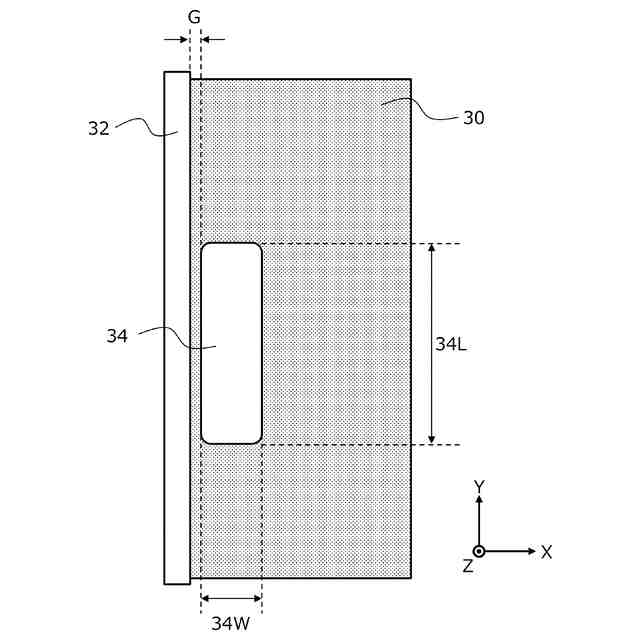

本開示の実施形態におけるパーツフィーダにおける搬送路の平面構成を拡大して示す上面図である。
パーツフィーダにおける搬送路上を移動する第１ワークを模式的に示す上面図である。

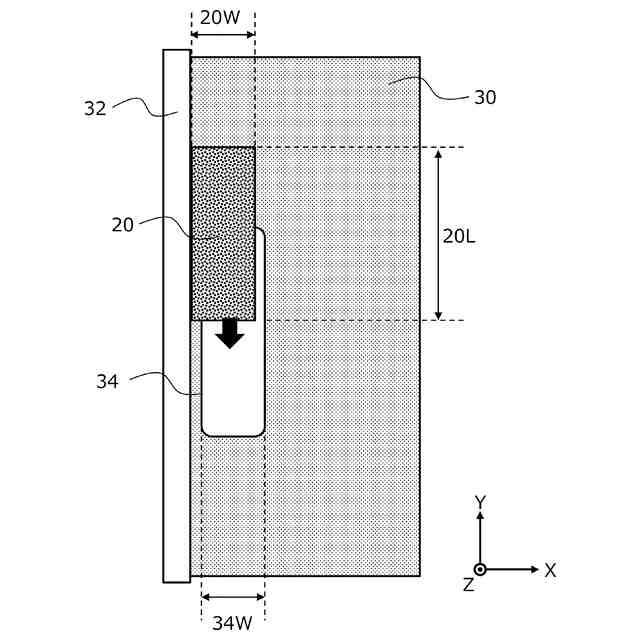

パーツフィーダにおける搬送路上を移動する第２ワークを模式的に示す上面図である。
パーツフィーダにおける搬送路上を移動する第１ワークを模式的に示す断面図である。
パーツフィーダにおける搬送路上を移動する第２ワークを模式的に示す断面図である。
パーツフィーダの他の例における搬送路を模式的に示す断面図である。
パーツフィーダの他の例における搬送路上を移動する第１ワークを模式的に示す断面図である。
パーツフィーダの他の例における搬送路上を移動する第２ワークを模式的に示す断面図である。
本開示の実施形態におけるパーツフィーダにおける更に他の搬送路の平面構成を拡大して示す上面図である。
本開示の実施形態におけるパーツフィーダにおける更に他の搬送路の平面構成を拡大して示す上面図である。
【発明を実施するための形態】
【００１０】
本開示による希土類焼結磁石の製造方法の実施形態は、図１に示されるように、複数の第１ワーク１０、および複数の第１ワーク１０のそれぞれよりもサイズが小さな複数の第２ワーク２０を含む複数のワーク１０、２０に対して同時に処理を行う工程（Ｓ１０）と、処理が行われた複数のワーク１０、２０をパーツフィーダ２００に供給し、パーツフィーダ２００から複数の第１ワーク１０と複数の第２ワーク２０とを分離する工程（Ｓ２０）と、を含む。
（【００１１】以降は省略されています）
