公開番号
2025054158
公報種別
公開特許公報(A)
公開日
2025-04-07
出願番号
2024012901
出願日
2024-01-31
発明の名称
熱交換器ユニット、空調室内機、冷凍サイクル装置、熱交換器ユニットの製造方法
出願人
ダイキン工業株式会社
代理人
弁理士法人前田特許事務所
主分類
F28F
1/00 20060101AFI20250328BHJP(熱交換一般)
要約
【課題】熱交換部とプレート積層体を組み合わせる作業に要する時間を短縮する。

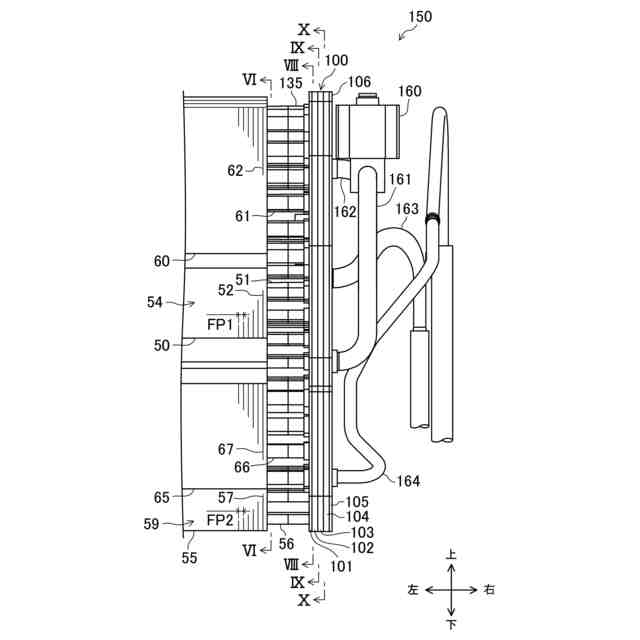

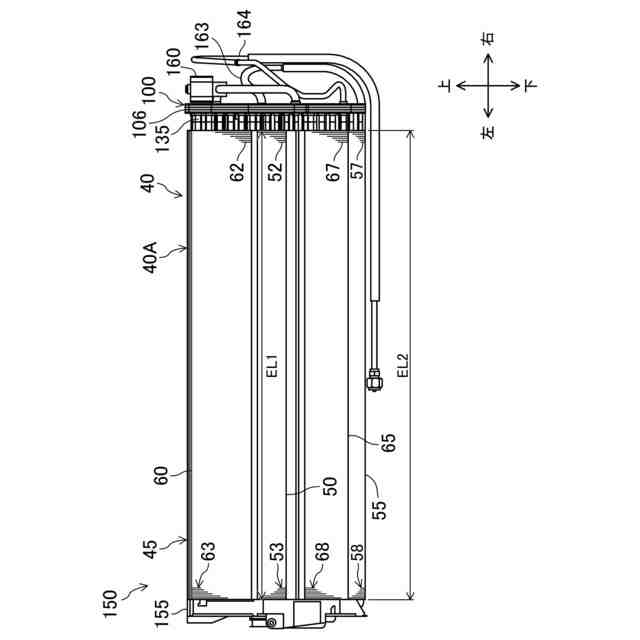

【解決手段】熱交換器ユニット(150)は、第1熱交換部(50)と、第2熱交換部(55)と、プレート構造体(100)とを備える。第1熱交換部(50)は、第1フィン(52)及び第1伝熱管(51)を複数ずつ有する。第2熱交換部(55)は、第2フィン(57)及び第2伝熱管(56)を複数ずつ有する。プレート構造体(100)は、第1伝熱管(51)及び第2伝熱管(56)に接合する。プレート構造体(100)の内部には、第1伝熱管(51)同士を接続する第1流路(121)と、第2伝熱管(56)同士を接続する第2流路(122)とが形成される。

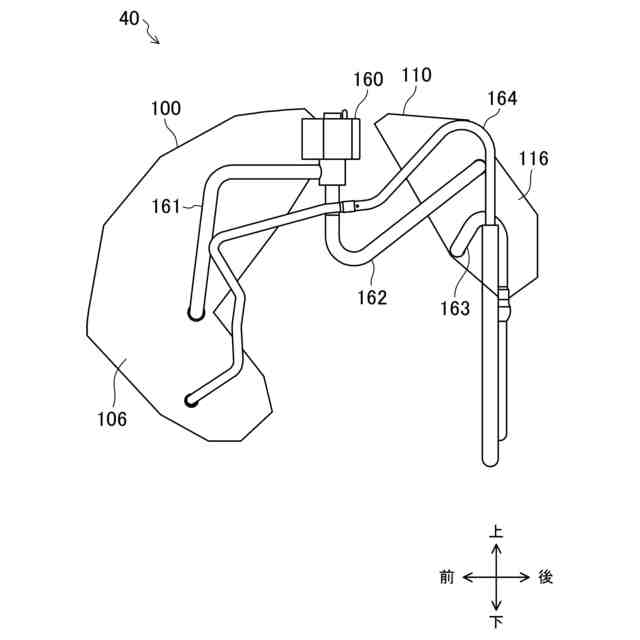

【選択図】図8
特許請求の範囲
【請求項1】
空気を冷媒と熱交換させる熱交換器ユニット(150)であって、
第1フィン(52)及び第1伝熱管(51)を複数ずつ有する第1熱交換部(50)と、
第2フィン(57)及び第2伝熱管(56)を複数ずつ有する第2熱交換部(55)と、

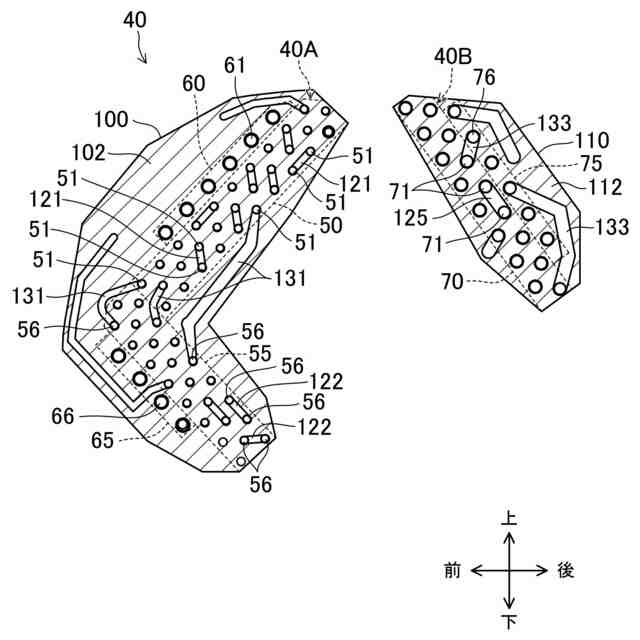

上記第1伝熱管(51)及び上記第2伝熱管(56)に接合し、上記第1伝熱管(51)同士を接続する第1流路(121)、及び上記第2伝熱管(56)同士を接続する第2流路(122)が内部に形成されたプレート構造体(100)と
を備える熱交換器ユニット。
続きを表示(約 1,900 文字)
【請求項2】
上記プレート構造体(100)の内部には、上記第1伝熱管(51)と上記第2伝熱管(56)を接続する接続流路(131)が形成される
請求項1に記載の熱交換器ユニット。
【請求項3】
複数の上記第1フィン(52)のそれぞれは、直線状で互いに平行な一対の長辺(52a,52b)を有する板状に形成され、
複数の上記第1伝熱管(51)のそれぞれは、一列に並んだ複数の上記第1フィン(52)を貫通する一方、
複数の上記第2フィン(57)のそれぞれは、直線状で互いに平行な一対の長辺(57a,57b)を有する板状に形成され、
複数の上記第2伝熱管(56)のそれぞれは、一列に並んだ複数の上記第2フィン(57)を貫通する
請求項1又は2に記載の熱交換器ユニット。
【請求項4】
第3フィン(62)及び第3伝熱管(61)を複数ずつ有する第3熱交換部(60)を備え、
上記プレート構造体(100)は、上記第3伝熱管(61)に接続し、
上記プレート構造体(100)の内部には、上記第3伝熱管(61)同士を接続する第3流路(123)が形成される
請求項1又は2に記載の熱交換器ユニット。
【請求項5】
上記プレート構造体(100)は、
内部に上記第1流路(121)及び上記第2流路(122)が形成されたプレート状の本体部(106)と、
上記本体部(106)から突出し、それぞれの基端が上記第1流路(121)又は上記第2流路(122)に接続し、それぞれの突端が上記第1伝熱管(51)又は上記第2伝熱管(56)に接続する複数の接続管部(135)とを備え、
複数の上記接続管部(135)のそれぞれは、突端の直径が基端の直径よりも小さい
請求項1又は2に記載の熱交換器ユニット。
【請求項6】
上記第1熱交換部(50)では、一列に並んだ複数の上記第1フィン(52)が第1フィン群(53)を形成し、
上記第2熱交換部(55)では、一列に並んだ複数の上記第2フィン(57)が第2フィン群(58)を形成し、
上記プレート構造体(100)は、上記第1フィン(52)の配列方向における上記第1フィン群(53)の一端側、及び上記第2フィン(57)の配列方向における上記第2フィン群(58)の一端側に設けられ、
上記熱交換器ユニット(150)は、
上記第1フィン(52)の配列方向における上記第1フィン群(53)の他端側、及び上記第2フィン(57)の配列方向における上記第2フィン群(58)の他端側に設けられ、上記第1熱交換部(50)及び上記第2熱交換部(55)を保持する保持部材(155)を備える
請求項1又は2に記載の熱交換器ユニット。
【請求項7】
請求項3に記載の熱交換器ユニット(150)と、
上記熱交換器ユニット(150)を収容するケーシング(31)とを備え、
上記第1熱交換部(50)は、上記第1フィン(52)の長辺(52a,52b)と上記第2フィン(57)の長辺(57a,57b)のなす角度が180°未満である姿勢で、上記第2熱交換部(55)の上方に配置される

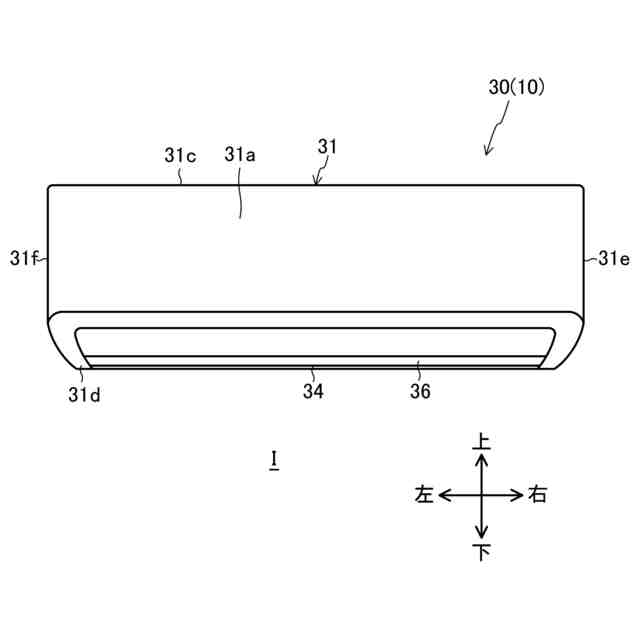

空調室内機。
【請求項8】
上記第1熱交換部(50)は、上記第1フィン(52)の空気流入側の長辺(52a)が上向きになる姿勢で設けられ、
上記第2熱交換部(55)は、上記第2フィン(57)の空気流入側の長辺(57a)が下向きになる姿勢で設けられる
請求項7に記載の空調室内機。
【請求項9】
上記第1熱交換部(50)の上記第1フィン(52)の下端が、上記第2熱交換部(55)の上記第2フィン(57)の空気流出側の長辺(57b)に沿っている
請求項8に記載の空調室内機。
【請求項10】
上記プレート構造体(100)の内部には、上記第1伝熱管(51)と上記第2伝熱管(56)を接続する接続流路(131a)が形成され、
上記接続流路(131a)に連通する上記第1伝熱管(51)は、上記第1フィン(52)の空気流入側の長辺(52a)に沿って一列に並んだ複数の上記第1伝熱管(51)のうちの1つであり、
上記接続流路(131a)に連通する上記第2伝熱管(56)は、上記第2フィン(57)の空気流出側の長辺(57b)に沿って一列に並んだ複数の上記第2伝熱管(56)のうちの1つである
請求項9に記載の空調室内機。
(【請求項11】以降は省略されています)
発明の詳細な説明
【技術分野】
【0001】
本開示は、熱交換器ユニット、空調室内機、冷凍サイクル装置、および熱交換器ユニットの製造方法に関するものである。
続きを表示(約 1,500 文字)
【背景技術】
【0002】
特許文献1には、フィンと伝熱管で構成された熱交換器本体と、プレート積層体とを備えた熱交換器が開示されている。プレート積層体の内部には、熱交換器本体の伝熱管同士を接続する冷媒流路が形成される。プレート積層体は、複数のプレート部材を積層することによって形成される。
【先行技術文献】
【特許文献】
【0003】
特開2006-125652号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
熱交換器の熱交換器本体は、それぞれがフィンと伝熱管を有する複数の熱交換部を有する場合がある。その場合、一つのプレート積層体に対して、一つの熱交換部を接合することが考えられる。
【0005】
熱交換部とプレート積層体を接合する際には、プレート積層体に対して、熱交換部が有する全ての伝熱管を一度に組み付ける必要がある。そのため、熱交換部が比較的多くの伝熱管を有する場合は、熱交換部の各伝熱管とプレート積層体の位置合わせが難しくなり、熱交換部とプレート積層体を組み合わせる作業に要する時間が長くなるおそれがあった。
【0006】
本開示の目的は、熱交換部とプレート積層体を組み合わせる作業に要する時間を短縮することにある。
【課題を解決するための手段】
【0007】
本開示の第1の態様は、空気を冷媒と熱交換させる熱交換器ユニット(150)であって、第1フィン(52)及び第1伝熱管(51)を複数ずつ有する第1熱交換部(50)と、第2フィン(57)及び第2伝熱管(56)を複数ずつ有する第2熱交換部(55)と、上記第1伝熱管(51)及び上記第2伝熱管(56)に接合し、上記第1伝熱管(51)同士を接続する第1流路(121)、及び上記第2伝熱管(56)同士を接続する第2流路(122)が内部に形成されたプレート構造体(100)とを備える。
【0008】
第1の態様では、プレート構造体(100)に対して、第1熱交換部(50)と第2熱交換部(55)の両方が接合される。第1熱交換部(50)及び第2熱交換部(55)をプレート構造体(100)と組み合わせる作業では、第1熱交換部(50)の第1伝熱管(51)に対するプレート構造体(100)の相対的な位置と、第2熱交換部(55)の第2伝熱管(56)に対するプレート構造体(100)の相対的な位置とを、個別に調節することができる。そのため、“第1熱交換部(50)と第2熱交換部(55)の熱交換能力の合計と同等の熱交換能力を発揮する大きな一つの熱交換部”をプレート構造体(100)と組み合わせる場合に比べると、第1熱交換部(50)の第1伝熱管(51)及び第2熱交換部(55)の第2伝熱管(56)とプレート構造体(100)の相対的な位置の調節を、容易に行うことができる。従って、この態様によれば、第1熱交換部(50)及び第2熱交換部(55)をプレート構造体(100)と組み合わせる作業に要する時間を短縮でき、熱交換器ユニット(150)の製造に要する時間を短縮できる。
【0009】
本開示の第2の態様は、上記第1の態様において、上記プレート構造体(100)の内部には、上記第1伝熱管(51)と上記第2伝熱管(56)を接続する接続流路(131)が形成される。
【0010】
第2の態様では、プレート構造体(100)の内部に、第1流路(121)と、第2流路(122)と、接続流路(131)とが形成される。
(【0011】以降は省略されています)
