TOP特許意匠商標
特許ウォッチ Twitter
公開番号2025052834
公報種別公開特許公報(A)
公開日2025-04-07
出願番号2023161776
出願日2023-09-25
発明の名称反応媒体および水素の製造方法
出願人国立大学法人 新潟大学
代理人個人,個人,個人
主分類C01G 53/00 20060101AFI20250328BHJP(無機化学)
要約【課題】高い反応活性を有し、効率よく水素を製造できる反応媒体を提供すること、および、効率よく水素を製造できる水素の製造方法を提供すること。
【解決手段】本発明の反応媒体は、水を熱分解して水素を製造する方法において用いられる反応媒体であって、FeとMgとNiとの複合金属酸化物を含むことを特徴とする。前記複合金属酸化物は、Fe0.33Mg0.33Ni0.33Oxで表されることが好ましい。本発明の水素の製造方法は、請求項1に記載の反応媒体を熱還元する第1の工程と、熱還元された前記反応媒体を水と接触させ、前記反応媒体を酸化するとともに水素を発生させる第2の工程とを有する。
【選択図】なし
特許請求の範囲【請求項1】
水を熱分解して水素を製造する方法において用いられる反応媒体であって、
FeとMgとNiとの複合金属酸化物を含むことを特徴とする反応媒体。
続きを表示(約 400 文字)【請求項2】
前記複合金属酸化物は、Fe
0.33
Mg
0.33
Ni
0.33


で表される請求項1に記載の反応媒体。
【請求項3】
請求項1に記載の反応媒体を熱還元する第1の工程と、
熱還元された前記反応媒体を水と接触させ、前記反応媒体を酸化するとともに水素を発生させる第2の工程とを有する水素の製造方法。
【請求項4】
前記第1の工程での反応温度が1200℃以上1400℃以下である請求項3に記載の水素の製造方法。
【請求項5】
前記第2の工程での反応温度が1000℃以上1200℃以下である請求項3に記載の水素の製造方法。
【請求項6】

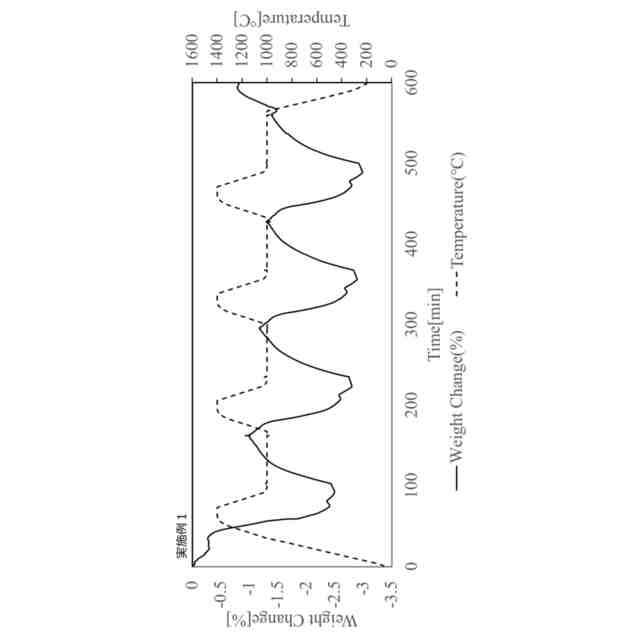

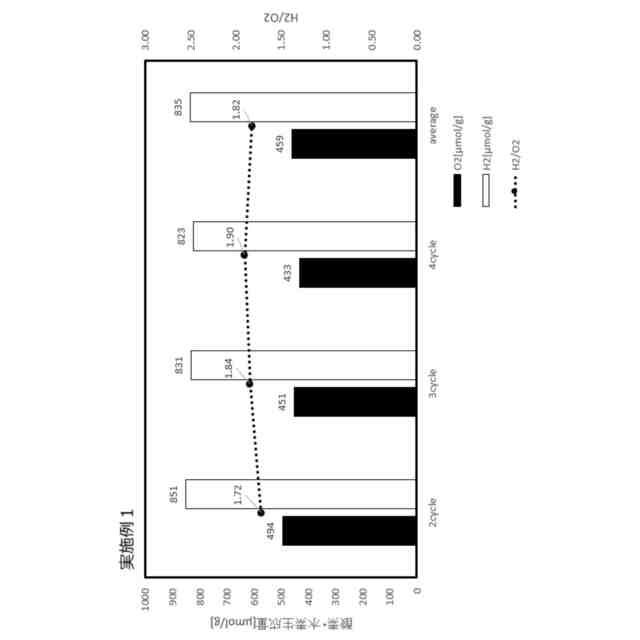

前記第1の工程と前記第2の工程とを含む一連の処理を繰り返し行う請求項3に記載の水素の製造方法。

発明の詳細な説明【技術分野】
【0001】
本発明は、反応媒体および水素の製造方法に関する。
続きを表示(約 1,800 文字)【背景技術】
【0002】
太陽光を集光して得られる熱を利用して水熱分解により水素を製造する方法として、酸化セリウム(CeO

、セリア)を反応媒体として用いた二段階水熱分解サイクルが有望視されている(例えば、非特許文献1、2参照)。
【0003】
この二段階水熱分解サイクルでは、加熱によりCeO

を構成する酸素原子の一部を引き抜き、不定比酸化物を得る熱還元の工程と、当該不定比酸化物と水蒸気との反応(水分解反応)により水素を得る工程とを行う。
【0004】
酸化セリウム(CeO

)による二段階水熱分解サイクルでは、熱力学的な観点から、熱還元の工程は1500℃以上、水分解反応の工程は1000℃以下の温度で行われていた。
【0005】

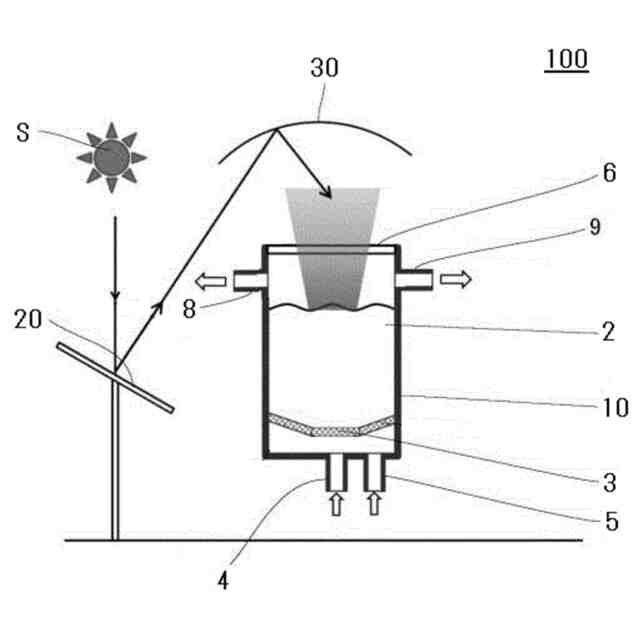

このような二段階水熱分解サイクルによる水素製造のコストに関しては、熱還元工程における処理温度が1500℃以上であると熱損失が大きく、反応器材料もコスト高になるという問題点があった。さらに、1500℃という高温を太陽光の集光で得るためには、太陽光集光システムにおいて、より高い集光度が必要であり、反射鏡の設置数の増加や2次、3次反射鏡で集光度を高める必要が生じ、エネルギー損失が高くなる、コスト高になるという問題があった。
【0006】
ソーラー反応器のエネルギー損失に関しては、従来の酸化セリウムを用いた二段階水熱分解サイクルでは、熱還元の工程と水分解反応の工程での温度差が500℃以上になる。このような大きな温度差で反応器の温度を温度スイングさせることで、熱損失が大きくなるという問題点があった。
【0007】
一方、反応媒体については、韓国の浦項工科大学(POSTECH)の研究グループが、マグネシウム、ニッケル、コバルト、鉄を等モルずつ含有させた複合金属酸化物Fe
0.25
Co
0.25
Ni
0.25
Mg
0.25


(MNCFO)において、熱還元工程で生成する岩塩構造のウスタイトを高エントロピー化することにより、二段階水熱分解サイクルにおいて、酸化セリウム(CeO

)を上回る反応活性を実現し、熱還元工程の温度を1300℃に低温化できることが報告されている(例えば、非特許文献3参照)。
【0008】

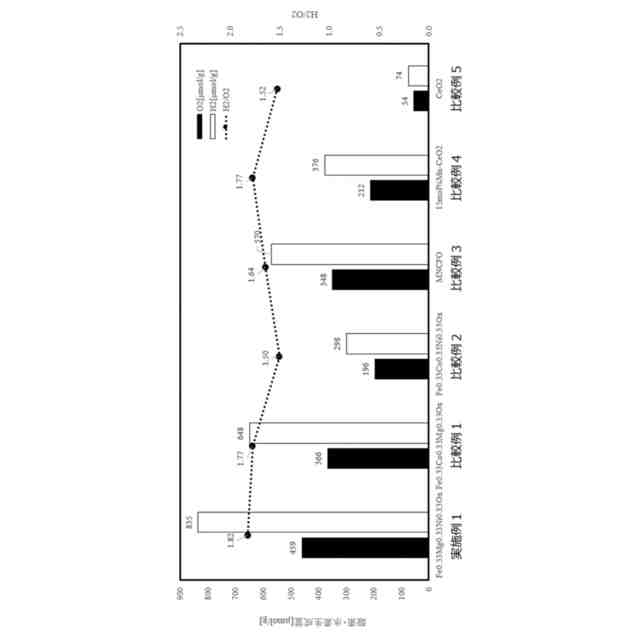

しかし、このような複合金属酸化物においても、反応媒体の反応活性や、水素製造におけるネルギー効率が十分に高いとは言い難く、反応媒体の反応活性、水素製造における効率のさらなる向上が求められていた。
【先行技術文献】
【非特許文献】
【0009】
N. Gokon, T. Suda, T. Kodama “Thermochemical reactivity of 5-15 mol% Fe, Co, Ni, Mn-doped cerium oxides in two-step water-splitting cycle for solar hydrogen production”, Thermochimica Acta, 617 (2015) 179-190.
N. Gokon, T. Suda, T. Kodama “Oxygen and hydrogen productivities and repeatable reactivity of 30-mol%-Fe, Co-, Ni-, Mn-doped CeO2-δ for thermochemical two-step water splitting cycle”, Energy, 90 (2015) 1280-1289.
Shang Zhai et. al., Energy Environ. Sci., 11, 2018, pp.2172-2178.
【発明の概要】
【発明が解決しようとする課題】
【0010】
本発明の目的は、高い反応活性を有し、効率よく水素を製造できる反応媒体を提供すること、および、効率よく水素を製造できる水素の製造方法を提供することにある。
【課題を解決するための手段】

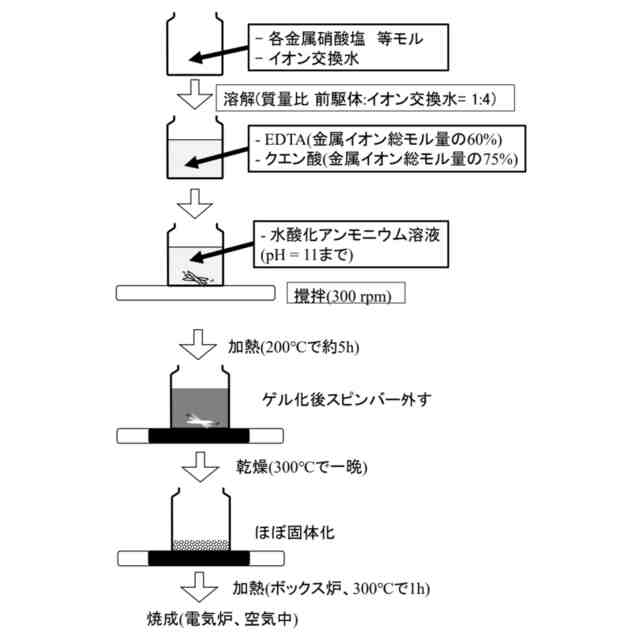

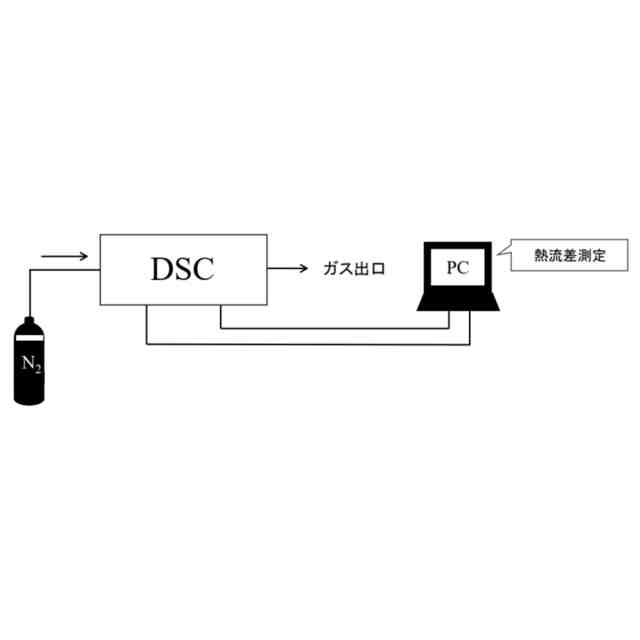

(【0011】以降は省略されています)

特許ウォッチbot のツイートを見る
この特許をJ-PlatPatで参照する

関連特許

国立大学法人 新潟大学
反応媒体および水素の製造方法
25日前
国立大学法人 新潟大学
熱輻射光発電装置及び発電システム
25日前
国立大学法人 新潟大学
高頻度変異型癌の判別システム、プログラム及び方法
2日前
日本新薬株式会社
ATN1 mRNA又はpre-mRNAを標的とするアンチセンスオリゴヌクレオチド
1か月前
三菱重工業株式会社
生成システム
10日前
個人
窒素化合物生成装置および定在波発生装置
15日前
株式会社合同資源
金属ヨウ化物錠剤
23日前
トヨタ自動車株式会社
資源の回収方法
8日前
トヨタ自動車株式会社
資源の回収方法
23日前
ピルキントン グループ リミテッド
化合物
8日前
個人
オゾン発生装置
2日前
日揮触媒化成株式会社
ゼオライト成形体の製造方法
25日前
ピルキントン グループ リミテッド
化合物
8日前
花王株式会社
中空シリカ粒子
今日
日本特殊陶業株式会社
材料粉末および材料粉末の製造方法
24日前
和金資本株式会社
高純度炭素量子ドット材料およびその調製方法
9日前
積水化学工業株式会社
還元剤
28日前
国立大学法人 新潟大学
反応媒体および水素の製造方法
25日前
花王株式会社
中空シリカ粒子の製造方法
今日
花王株式会社
中空シリカ粒子の製造方法
今日
富士通商株式会社
ネプライザー熱CVD分解による水素の製造システム
2日前
株式会社レゾナック
酸化チタン粒子及びその製造方法
10日前
デンカ株式会社
アルミナ粉末、樹脂組成物、及び接着剤
今日
デンカ株式会社
アルミナ粉末、樹脂組成物、及び接着剤
今日
株式会社レゾナック
酸化チタン粒子及びその製造方法
10日前
株式会社エフ・シー・シー
カーボンナノチューブ分散液の製造方法
24日前
JFEスチール株式会社
リン化合物の製造方法
9日前
日揮触媒化成株式会社
粒子の分散液、及びその製造方法
9日前
東ソー株式会社
Cr-Si系焼結体
22日前
日揮触媒化成株式会社
粒子の分散液、及びその製造方法
28日前
三菱重工業株式会社
塩化マグネシウムの製造システム
10日前
戸田工業株式会社
チタン酸バリウム粒子粉末及びその製造方法並びに分散体
17日前
三井金属鉱業株式会社
炭化ケイ素粉末及びその製造方法
22日前
東京エレクトロン株式会社
オゾン濃縮器、基板処理装置及びオゾン供給方法
28日前
ティアンキ リチウム コーポレーション
EVグレード硫化リチウムとその調製方法
21日前
東ソー株式会社
硫酸マンガン溶液の製造方法
15日前
続きを見る
