特許ウォッチ

公開番号2025054787
公報種別公開特許公報(A)
公開日2025-04-08
出願番号2023163937
出願日2023-09-26
発明の名称カーボンナノチューブ分散液の製造方法
出願人株式会社エフ・シー・シー
代理人個人,個人
主分類C01B 32/174 20170101AFI20250331BHJP(無機化学)
要約【課題】カーボンナノチューブの分散性を向上できるカーボンナノチューブ分散液の製造方法を提供すること。
【解決手段】ここに開示される製造方法は、所定量のカーボンナノチューブと溶媒とを用意する用意工程S1と、上記所定量のカーボンナノチューブを、少なくとも3回に分割して溶媒中に投入し、上記投入ごとに混合する、混合工程S2と、を含む。
【選択図】図1
特許請求の範囲【請求項１】
所定量のカーボンナノチューブと溶媒とを用意する用意工程と、
前記所定量のカーボンナノチューブを、少なくとも３回に分割して前記溶媒中に投入し、前記投入ごとに混合する、混合工程と、
を含む、カーボンナノチューブ分散液の製造方法。
続きを表示（約 940 文字）【請求項２】
前記混合工程において、１回目の前記カーボンナノチューブの投入量を最も多くする、
請求項１に記載の製造方法。
【請求項３】
前記混合工程において、２回目以降は、分割投入の回数に応じて、投入量が均等ないし漸減するように前記カーボンナノチューブを投入する、
請求項２に記載の製造方法。
【請求項４】
前記混合工程において、各回の前記カーボンナノチューブの投入量は、１回分の前記カーボンナノチューブを投入した後、２５℃の環境下、Ｅ型粘度計により、ローターの回転数１ｒｐｍで測定される粘度のピーク値が５０，０００ｍＰａ・ｓを超えない量とする、
請求項１から３のいずれか１つに記載の製造方法。
【請求項５】
前記混合工程において、２回目以降の前記カーボンナノチューブの投入は、直前の前記カーボンナノチューブの投入後の前記粘度が、前記ピーク値の１／ｎ（２≦ｎの整数）まで低下した時点で行う、
請求項４に記載の製造方法。
【請求項６】
前記ｎが、２以上５以下である、
請求項５に記載の製造方法。
【請求項７】
前記混合工程において、１回目の前記カーボンナノチューブの投入量を、前記所定量の５０質量％以下とする、
請求項１から３のいずれか１つに記載の製造方法。
【請求項８】
前記混合工程において、１回目の前記カーボンナノチューブの投入の際に、前記用意工程で用意した前記溶媒を全量添加する、
請求項１から３のいずれか１つに記載の製造方法。
【請求項９】
前記用意工程において、前記溶媒に可溶な分散剤をさらに用意し、
前記混合工程において、１回目の前記カーボンナノチューブの投入の際に、前記用意工程で用意した前記分散剤を全量添加する、
請求項１から３のいずれか１つに記載の製造方法。
【請求項１０】
前記用意工程において、平均繊維長が１００μｍ以上のカーボンナノチューブを用意する、
請求項１から３のいずれか１つに記載の製造方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、カーボンナノチューブ分散液の製造方法に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来から、例えば二次電池の導電助剤等として、カーボンナノチューブ（ＣＮＴ）を所定の溶媒に分散させてなるＣＮＴ分散液が汎用されている。これに関連する従来技術文献として、特許文献１、２が挙げられる。例えば特許文献１には、所定量のＣＮＴを秤量し、溶媒（例えばトルエン）を加えて分散装置（例えば超音波ホモジナイザー）で分散処理することにより、ＣＮＴ分散液を調製することが記載されている。
【先行技術文献】
【特許文献】
【０００３】
国際公開２０２２／０７５３８７号
特開２０１９－８１６７６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明者らの検討によれば、例えばＣＮＴの種類や性状等によっては、所定量のＣＮＴを溶媒中に一気に投入すると、過度に増粘して分散処理が困難になったり、溶媒中で凝集体が形成されて均一に分散させにくかったりすることがあった。特に、繊維長が長いＣＮＴは絡まって凝集しやすい傾向があるため、このような傾向が強かった。分散液の分散が不均一になると、製品（例えば二次電池）の性能にばらつきが生じたり、抵抗が高くなって製品の性能が低下したりすることがありうる。
【０００５】
本発明はかかる点に鑑みてなされたものであり、その主な目的は、カーボンナノチューブの分散性を向上できるカーボンナノチューブ分散液の製造方法を提供することにある。
【課題を解決するための手段】
【０００６】
本発明により、所定量のカーボンナノチューブと溶媒とを用意する用意工程と、上記所定量のカーボンナノチューブを、少なくとも３回に分割して上記溶媒中に投入し、上記投入ごとに混合する、混合工程と、を含む、カーボンナノチューブ分散液の製造方法が提供される。
【０００７】
本発明に係る製造方法によれば、所定量のカーボンナノチューブを溶媒中に一気に投入して混合する場合に比べて混合液の粘度が上昇しすぎることを抑えられ、分散処理をしやすくなる。また、凝集体の発生が抑制されて、カーボンナノチューブの分散性を向上できる。ひいては、均質なカーボンナノチューブ分散液を安定して調製できる。
【発明の効果】
【０００８】
本発明によれば、カーボンナノチューブの分散性を向上できるカーボンナノチューブ分散液の製造方法を提供できる。
【図面の簡単な説明】
【０００９】
図１は、一実施形態に係る製造方法を示すフローチャートである。
図２は、実施例１～４に係る混合液の粘度の推移を表すグラフである。

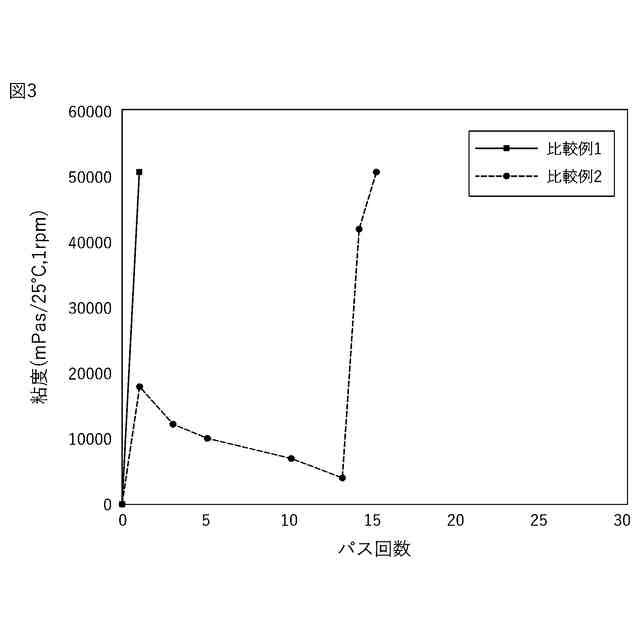

図３は、比較例１，２に係る混合液の粘度の推移を表すグラフである。
【発明を実施するための形態】
【００１０】
以下、図面を参照しながら、本発明の好適な実施形態について説明する。なお、ここで説明される実施形態は、当然ながら特に本発明を限定することを意図したものではない。また、同じ作用を奏する部材・部位には同じ符号を付し、重複する説明は適宜省略または簡略化することがある。また、本明細書において範囲を示す「Ｘ～Ｙ」（Ｘ，Ｙは任意の数値）の表記は、Ｘ以上Ｙ以下の意と共に、「Ｘより大きい」および「Ｙより小さい」の意を包含する。
（【００１１】以降は省略されています）

関連特許
