TOP特許意匠商標
特許ウォッチ Twitter
10個以上の画像は省略されています。
公開番号2025044132
公報種別公開特許公報(A)
公開日2025-04-01
出願番号2024122421
出願日2024-07-29
発明の名称パルプ製品の製造方法
出願人ダイキン工業株式会社
代理人個人,個人,個人
主分類D21H 21/16 20060101AFI20250325BHJP(製紙;セルロースの製造)
要約【課題】新規な、撥液性が付与されたパルプ製品の製造方法を提供する。
【解決手段】パルプ及び撥液性化合物を含むパルプ組成物を第一加熱温度に加熱し、前記パルプに前記撥液性化合物が付着してなる前駆製品を得る、第一加熱工程、前記前駆製品を第一冷却温度に冷却し、冷却前駆製品を得る、第一冷却工程、及び前記冷却前駆製品を第二加熱温度に加熱し、パルプ製品を得る、第二加熱工程を含む、パルプ製品の製造方法。
【選択図】なし
特許請求の範囲【請求項1】
パルプ及び撥液性化合物を含むパルプ組成物を第一加熱温度に加熱し、前記パルプに前記撥液性化合物が付着してなる前駆製品を得る、第一加熱工程;
前記前駆製品を第一冷却温度に冷却し、冷却前駆製品を得る、第一冷却工程;及び
前記冷却前駆製品を第二加熱温度に加熱し、パルプ製品を得る、第二加熱工程
を含む、パルプ製品の製造方法。
続きを表示(約 840 文字)【請求項2】
前記第一加熱温度が40℃以上であり、
前記第一冷却温度が40℃未満であり、
前記第二加熱温度が40℃以上である、請求項1に記載のパルプ製品の製造方法。
【請求項3】
前記第一加熱温度が前記撥液性化合物の融点以上であり、
前記第一冷却温度が前記撥液性化合物の融点未満である、請求項1又は2に記載のパルプ製品の製造方法。
【請求項4】
前記第二加熱温度が、前記撥液性化合物の融点に対して0.7倍以上である、請求項3に記載のパルプ製品の製造方法。
【請求項5】
前記第二加熱温度が、前記第一冷却温度+30℃以上かつ前記撥液性化合物の融点-50℃以上である、請求項3に記載のパルプ製品の製造方法。
【請求項6】
前記第一加熱温度が前記撥液性化合物の融点以上であり、
前記第一冷却温度が40℃未満であり、
前記第二加熱温度が前記撥液性化合物の融点-50℃以上かつ前記撥液性化合物の融点+100℃以下である、請求項1又は2に記載のパルプ製品の製造方法。
【請求項7】
前記パルプ組成物が液状媒体を含み、
前記第一加熱工程において、前記パルプ組成物中の液状媒体の量が10重量%以下になるまで除去される、請求項1又は2に記載のパルプ製品の製造方法。
【請求項8】
前記第一加熱工程において、前記パルプ組成物が成形され、
前記前駆製品がパルプモールドである、請求項1又は2に記載のパルプ製品の製造方法。
【請求項9】
前記撥液性化合物のバイオベース度が30%以上である、請求項1又は2に記載のパルプ製品の製造方法。
【請求項10】
前記撥液性化合物が炭素数6以上40以下の炭化水素基を有する化合物である、請求項1又は2に記載のパルプ製品の製造方法。
(【請求項11】以降は省略されています)

発明の詳細な説明【技術分野】
【0001】
本開示は、パルプ製品の製造方法に関する。
続きを表示(約 2,900 文字)【背景技術】
【0002】
特許文献1において、パルプを抄き上げた直後に、当該パルプモールド体の裏面より真空で吸引する前又は真空で吸引しながら、表面にコーティング剤を塗布することを特徴とするパルプモールド製品の製造方法が、コーティング剤の効果(防水性、強度等)を高め、かつ経済的とできることが、開示されている。
【先行技術文献】
【特許文献】
【0003】
特開2002-129499号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
特許文献1において、製造工程において、加熱を複数回設けることや、冷却工程を設けることについて、記載も示唆もされていない。また、特許文献1において、製品の耐油性について検討されていない。
【0005】
本開示は、新規な、撥液性が付与されたパルプ製品の製造方法を提供することを課題とする。
【課題を解決するための手段】
【0006】
本開示は以下の態様を含む:
[項1]
パルプ及び撥液性化合物を含むパルプ組成物を第一加熱温度に加熱し、前記パルプに前記撥液性化合物が付着してなる前駆製品を得る、第一加熱工程;
前記前駆製品を第一冷却温度に冷却し、冷却前駆製品を得る、第一冷却工程;及び
前記冷却前駆製品を第二加熱温度に加熱し、パルプ製品を得る、第二加熱工程
を含む、パルプ製品の製造方法。
[項2]
前記第一加熱温度が40℃以上であり、
前記第一冷却温度が40℃未満であり、
前記第二加熱温度が40℃以上である、項1に記載のパルプ製品の製造方法。
[項3]
前記第一加熱温度が前記撥液性化合物の融点以上であり、
前記第一冷却温度が前記撥液性化合物の融点未満である、項1又は2に記載のパルプ製品の製造方法。
[項4]
前記第二加熱温度が、前記撥液性化合物の融点に対して0.7倍以上である、項3に記載のパルプ製品の製造方法。
[項5]
前記第二加熱温度が、前記第一冷却温度+30℃以上かつ前記撥液性化合物の融点-50℃以上である、項3に記載のパルプ製品の製造方法。
[項6]
前記第一加熱温度が前記撥液性化合物の融点以上であり、
前記第一冷却温度が40℃未満であり、
前記第二加熱温度が前記撥液性化合物の融点-50℃以上かつ前記撥液性化合物の融点+100℃以下である、項1~5のいずれか一項に記載のパルプ製品の製造方法。
[項7]
前記パルプ組成物が液状媒体を含み、
前記第一加熱工程において、前記パルプ組成物中の液状媒体の量が10重量%以下になるまで除去される、項1~6のいずれか一項に記載のパルプ製品の製造方法。
[項8]
前記第一加熱工程において、前記パルプ組成物が成形され、
前記前駆製品がパルプモールドである、項1~7のいずれか一項に記載のパルプ製品の製造方法。
[項9]
前記撥液性化合物のバイオベース度が30%以上である、項1~8のいずれか一項に記載のパルプ製品の製造方法。
[項10]
前記撥液性化合物が炭素数6以上40以下の炭化水素基を有する化合物である、項1~9のいずれか一項に記載のパルプ製品の製造方法。
[項11]
前記撥液性化合物が、脂肪酸エステル、脂肪酸アミド、直鎖状炭化水素、及びビニル重合体からなる群から選択される少なくとも一種である、項1~10のいずれか一項に記載のパルプ製品の製造方法。
[項12]
前記パルプ組成物が、耐水剤、耐油剤、撥水剤、撥油剤、及び防汚剤からなる群から選択される少なくとも一種の撥剤を含み、
前記撥剤が前記撥液性化合物を含む、項1~11のいずれか一項に記載のパルプ製品の製造方法。
[項13]
前記撥剤が、耐水剤及び耐油剤からなる群から選択される少なくとも一種である、項12のいずれか一項に記載のパルプ製品の製造方法。
[項14]
前記撥剤が分散剤及び水を含む、項12又は13のいずれか一項に記載のパルプ製品の製造方法。
[項15]
前記パルプ製品が、前記撥液性化合物が内添されてなる、項1~14のいずれか一項に記載のパルプ製品の製造方法。
[項16]
前記パルプ製品において、前記撥液性化合物の付着量が3.0重量%以下である、項1~15のいずれか一項に記載のパルプ製品の製造方法。
[項17]

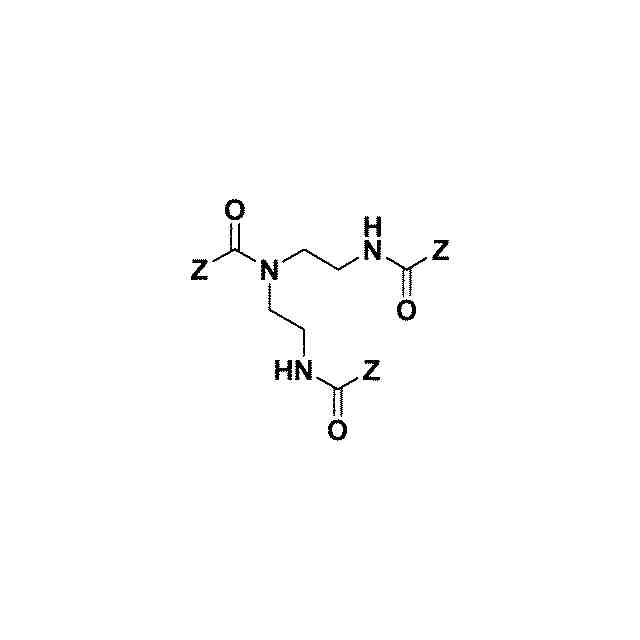

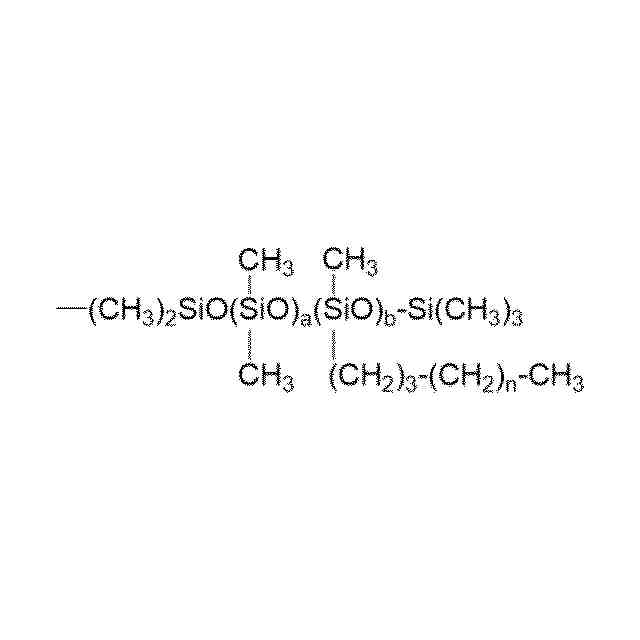

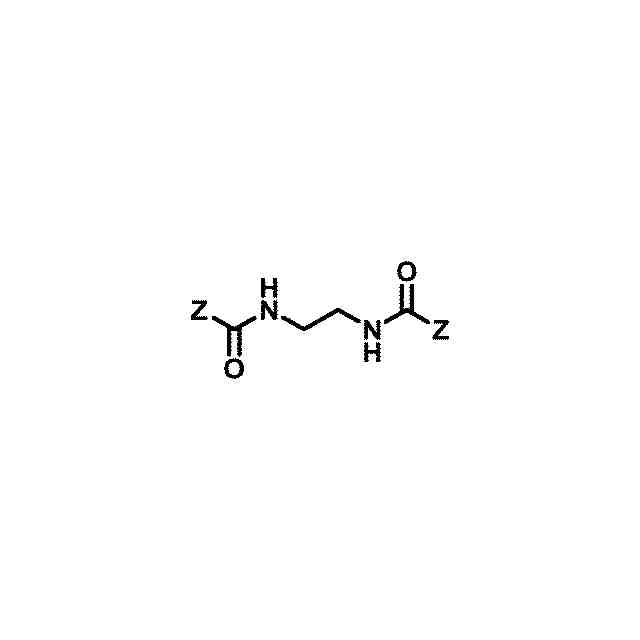

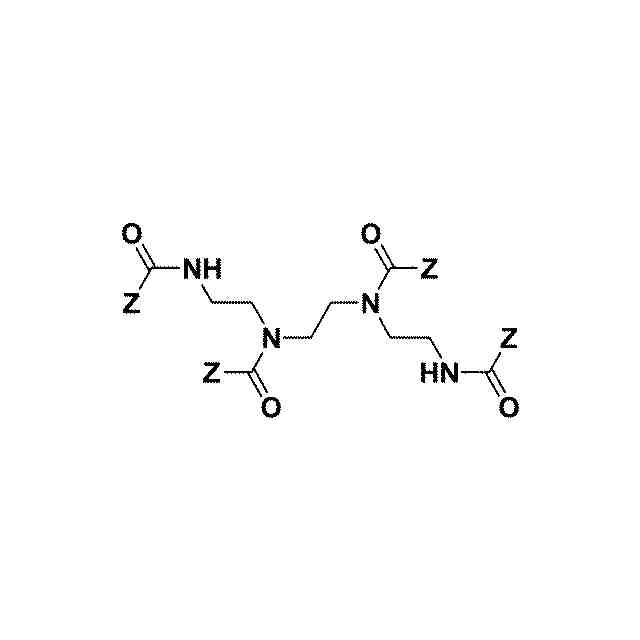

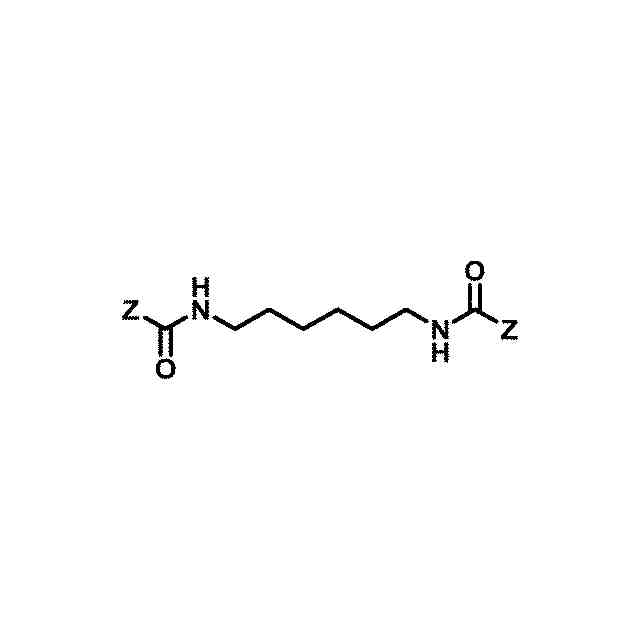

前記撥液性化合物がポリオール修飾体又はアミン修飾体であり、
前記ポリオール修飾体が、重合度1以上15以下のポリグリセリンが有するヒドロキシ基を下記式:
-O-C(=O)-Z

[式中、

【発明の効果】
【0007】
本開示によれば、撥液性が付与されたパルプ製品を製造できる。
【発明を実施するための形態】
【0008】
<用語の定義>
本明細書において用いられる場合、「n価の基」とは、n個の結合手を有する基、すなわちn個の結合を形成する基を意味する。また、「n価の有機基」とは、炭素を含有するn価の基を意味する。かかる有機基としては、特に限定されないが、炭化水素基又はその誘導体であり得る。炭化水素基の誘導体とは、炭化水素基の末端又は分子鎖において、1つ又はそれ以上のN、O、S、Si、アミド、スルホニル、シロキサン、カルボニル、カルボニルオキシ、ハロゲン等を有している基を意味する。
【0009】
本明細書において用いられる場合、「炭化水素基」とは、炭素及び水素を含む基であって、炭化水素から水素原子を脱離させた基を意味する。かかる炭化水素基としては、特に限定されるものではないが、C
1-20
炭化水素基、例えば、脂肪族炭化水素基、芳香族炭化水素基等が挙げられる。上記「脂肪族炭化水素基」は、直鎖状、分岐鎖状又は環状のいずれであってもよく、飽和又は不飽和のいずれであってもよい。また、炭化水素基は、1つ又はそれ以上の環構造を含んでいてもよい。炭化水素基は、明示的に記載した場合、1つ又はそれ以上の置換基により置換されていてもよい。
【0010】
本明細書において、「各出現において独立して」、「互いにそれぞれ独立して」、「それぞれ独立して」又はこれと同様の表現が明示的に記載されているか否かに関わらず、例外である旨の記載がある場合を除き、化学構造中に複数出現し得る用語(記号)が定義される場合、出現毎に独立して当該定義が適用される。
(【0011】以降は省略されています)

この特許をJ-PlatPatで参照する
Flag Counter

関連特許
