特許ウォッチ

公開番号2025076032
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2023187654
出願日2023-11-01
発明の名称パルプ組成物
出願人ダイキン工業株式会社
代理人個人,個人,個人
主分類D21H 17/04 20060101AFI20250508BHJP(製紙;セルロースの製造)
要約【課題】耐油性及び/又は耐水性を有する新規なパルプ組成物を提供する。
【解決手段】ワックス及びパルプ基材を含むパルプ組成物であって、前記ワックスが炭化水素ワックスであり、前記パルプ基材がバガスパルプを含む、パルプ組成物。
【選択図】なし
特許請求の範囲【請求項１】
ワックス及びパルプ基材を含むパルプ組成物であって、
前記ワックスが炭化水素ワックスであり、
前記パルプ基材がバガスパルプを含む、パルプ組成物。
続きを表示（約 570 文字）【請求項２】
前記ワックスが、パラフィンワックス及びマイクロクリスタリンワックスからなる群から選択される少なくとも一種である、請求項１に記載のパルプ組成物。
【請求項３】
前記ワックスの融点が４０℃以上１２０℃以下である、請求項１に記載のパルプ組成物。
【請求項４】
前記ワックスの量が前記パルプ基材に対して０．５重量％以上２５重量％以下である、請求項１に記載のパルプ組成物。
【請求項５】
前記パルプ基材中、前記バガスパルプの量が２０重量％以上１００重量％以下である、請求項１に記載のパルプ組成物。
【請求項６】
前記パルプ組成物が分散剤を含む、請求項１に記載のパルプ組成物。
【請求項７】
前記パルプ組成物が紙用併用薬品を含む、請求項１に記載のパルプ組成物。
【請求項８】
前記パルプ組成物が、サイズ剤、及び紙力剤からなる群から選択される少なくとも一種を含む、請求項１に記載のパルプ組成物。
【請求項９】
前記パルプ組成物が硫酸バンドを含む、請求項１に記載のパルプ組成物。
【請求項１０】
請求項１～９のいずれか一項に記載のパルプ組成物から成形される、パルプ成形品。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示はパルプ組成物、特に耐油性及び／又は耐水性を有するパルプ組成物に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
特許文献１は、糖脂肪酸エステルとヘミセルロース又はリグニンとを含有する組成物がセルロース系材料のバリア機能の改質に使用できることを開示している。
【０００３】
特許文献１に記載の組成物においては糖脂肪酸エステルが必須成分であり、糖脂肪酸エステルに代えてその他の成分を用いた場合について検討されていない。また、当該組成物により優れた耐油性や耐水性が発現することは開示されてはいない。
【先行技術文献】
【特許文献】
【０００４】
ＷＯ２０２１／０１９４６８
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本開示は、耐油性及び／又は耐水性を有する新規なパルプ組成物を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示は以下の態様を含む：
［項１］
ワックス及びパルプ基材を含むパルプ組成物であって、
前記ワックスが炭化水素ワックスであり、
前記パルプ基材がバガスパルプを含む、パルプ組成物。
［項２］
前記ワックスが、パラフィンワックス及びマイクロクリスタリンワックスからなる群から選択される少なくとも一種である、項１に記載のパルプ組成物。
［項３］
前記ワックスの融点が４０℃以上１２０℃以下である、項１又は２に記載のパルプ組成物。
［項４］
前記ワックスの量が前記パルプ基材に対して０．５重量％以上２５重量％以下である、項１～３のいずれか一項に記載のパルプ組成物。
［項５］
前記パルプ基材中、前記バガスパルプの量が２０重量％以上１００重量％以下である、項１～４のいずれか一項に記載のパルプ組成物。
［項６］
前記パルプ組成物が分散剤を含む、項１～５のいずれか一項に記載のパルプ組成物。
［項７］
前記パルプ組成物が紙用併用薬品を含む、項１～６のいずれか一項に記載のパルプ組成物。
［項８］
前記パルプ組成物が、サイズ剤、及び紙力剤からなる群から選択される少なくとも一種を含む、項１～７のいずれか一項に記載のパルプ組成物。
［項９］
前記パルプ組成物が硫酸バンドを含む、項１～８のいずれか一項に記載のパルプ組成物。
［項１０］
項１～９のいずれか一項に記載のパルプ組成物から成形される、パルプ成形品。
［項１１］
食品接触用途である、項１０に記載のパルプ成形品。
［項１２］
ワックスを含む撥剤でパルプ基材を処理する工程を含むパルプ組成物の製造方法であって、
前記ワックスが炭化水素ワックスであり、
前記パルプ基材がバガスパルプを含む、パルプ組成物の製造方法。
［項１３］
前記ワックスが、パラフィンワックス及びマイクロクリスタリンワックスからなる群から選択される少なくとも一種である、項１２に記載のパルプ組成物の製造方法。
【発明の効果】
【０００７】
本開示におけるパルプ組成物は、耐油性及び／又は耐水性に優れ得る。
【発明を実施するための形態】
【０００８】
＜パルプ組成物＞
本開示におけるパルプ組成物はワックス及びパルプ基材を含む。本開示におけるパルプ組成物は耐油性及び／又は耐水性、好ましくはその両方に優れ得る。
【０００９】
本開示におけるパルプ組成物は、パルプ基材にワックスを添加することにより得られる。パルプ組成物は、パルプ基材を、ワックスを含む撥剤で処理することにより得られてもよく、ここで、撥剤の添加量や撥剤の組成は、各成分が所望の量となるように、調整されてよい。撥剤に含まれ得る各成分を、別途添加剤としてパルプ組成物に添加してもよい。
【００１０】
本開示におけるパルプ組成物は炭素数８以上のフルオロアルキル基を有する化合物、炭素数８以上のパーフルオロアルキル基を有する化合物、炭素数４以上のフルオロアルキル基を有する化合物、炭素数４以上のパーフルオロアルキル基を有する化合物、パーフルオロアルキル基を有する化合物、フルオロアルキル基を有する化合物、及びフッ素原子を有する化合物からなる群から選択されるいずれかを有しなくてもよい。本開示におけるパルプ組成物は、これらのフッ素化合物を含まなくても、基材に撥液性を付与し得る。
（【００１１】以降は省略されています）

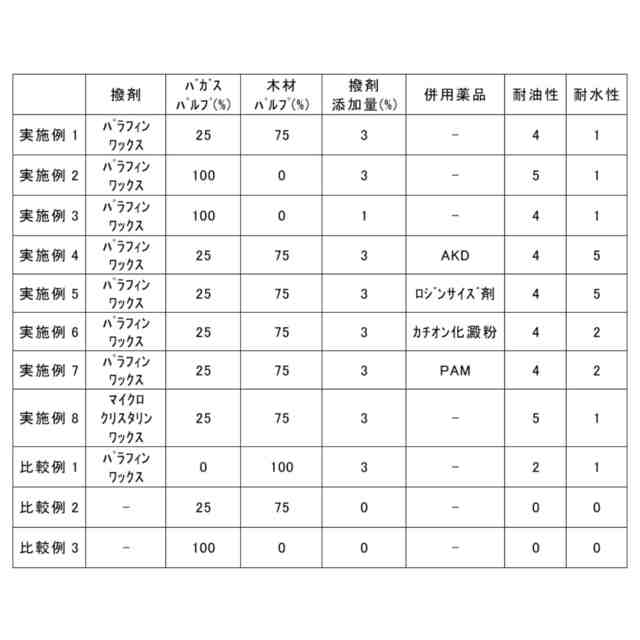

関連特許
