公開番号2025103881
公報種別公開特許公報(A)
公開日2025-07-09
出願番号2023221576
出願日2023-12-27
発明の名称給湯装置
出願人ダイキン工業株式会社
代理人弁理士法人新樹グローバル・アイピー
主分類F24H 15/176 20220101AFI20250702BHJP(加熱;レンジ;換気)
要約【課題】第1期間における沸上装置の消費電力を通常よりも増加させる、上げDR要請を受信し、第1期間の直前の夜間に、例えば、次の湯はりまでに消費が予測される水量を沸き上げると、第1期間における沸上装置の消費電力を十分に増加させることができない可能性がある。

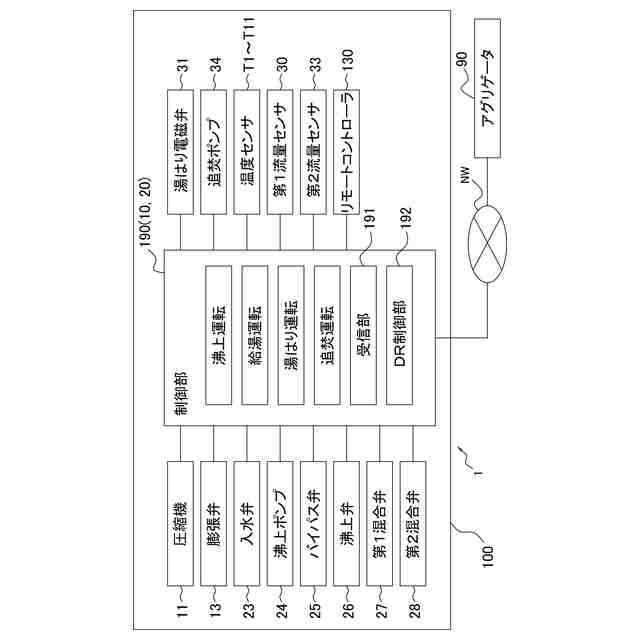

【解決手段】沸上装置1は、制御部190を有する。制御部190は、貯湯タンク内の湯水を加熱する沸上運転を制御する。制御部190は、上げDR要請を受信する。制御部190は、第1期間の直前の夜間に、夜間沸上運転により第2水量を沸き上げる。制御部190は、第1期間に、昼間沸上運転により第1水量を沸き上げる。第2水量は、第2沸上運転の終了から第1期間の経過後までに消費が予測される水量以上の水量である。
【選択図】図2
特許請求の範囲【請求項１】
タンク（２１）と、
前記タンク内の湯水を加熱する沸上運転を制御する制御部（１９０）を有する、沸上装置（１）と、
を備え、
前記制御部は、
第１期間における前記沸上装置の消費電力を通常よりも増加させる、デマンドレスポンスの第１要請を受信し、
前記第１期間の直前の夜間に、第２沸上運転により第２水量（Ｗ２）を沸き上げ、
前記第１期間に、第１沸上運転により第１水量（Ｗ１）を沸き上げ、
前記第２水量は、前記第２沸上運転の終了から前記第１期間の経過後までに消費が予測される水量以上である、
給湯装置（１００）。
続きを表示（約 930 文字）【請求項２】

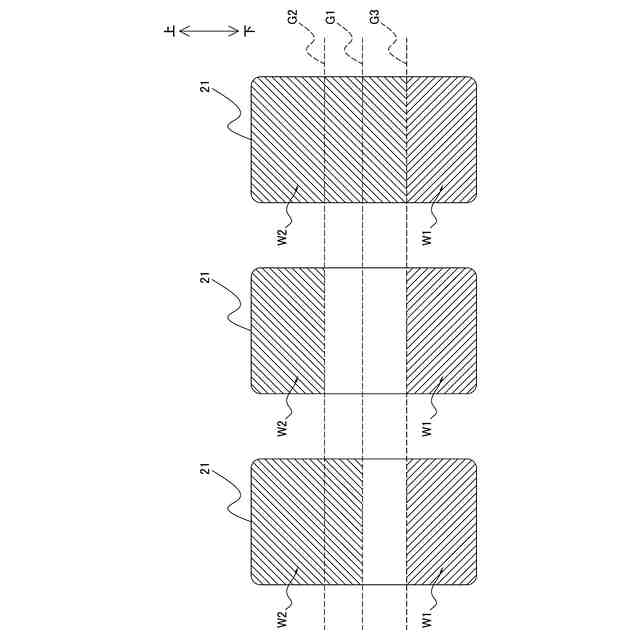

前記第２水量は、前記タンクの容量から前記第１水量を除いた水量より少ない、
請求項１に記載の給湯装置（１００）。
【請求項３】
前記第１水量は、前記第１要請により要求される消費電力によって沸き上げることが可能な水量である、
請求項１または２に記載の給湯装置（１００）。
【請求項４】
前記第１水量は、前記第１期間の間、継続して前記第１沸上運転を行うことによって沸き上げることが可能な水量である、
請求項１または２に記載の給湯装置（１００）。
【請求項５】
前記第１期間の経過後に、所定量以上の第３水量の消費が予測される場合、前記制御部は、前記夜間に、前記第３水量をさらに沸き上げる、
請求項１または２に記載の給湯装置（１００）。
【請求項６】
前記第１沸上運転の加熱能力は、前記第２沸上運転の加熱能力よりも高い、
請求項１または２に記載の給湯装置（１００）。
【請求項７】
前記第１沸上運転の沸上完了時における、水熱交換器（１２）に接続される入水配管（Ｌ１）の温度である沸上完了温度は、前記第２沸上運転の沸上完了時における、前記沸上完了温度よりも高い、
請求項６に記載の給湯装置（１００）。
【請求項８】
前記夜間の経過後、前記第１期間の開始前に前記第１要請が解除された場合、前記制御部は、前記第１要請の解除後の昼間に、前記第１水量を沸き上げる、
請求項１または２に記載の給湯装置（１００）。
【請求項９】
前記夜間の経過後、前記第１期間の開始前に前記第１要請が解除された場合、前記制御部は、前記第１要請の解除後、前記第２沸上運転よりも加熱能力が低い第３沸上運転により、前記第１水量を沸き上げる、
請求項１または２に記載の給湯装置（１００）。
【請求項１０】
前記夜間に前記第１要請が解除された場合、前記制御部は、前記夜間に、前記第１水量をさらに沸き上げる、
請求項１または２に記載の給湯装置（１００）。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
給湯装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１（特開２０２１－１８０２１号公報）に示されるように、アグリゲータからのデマンドレスポンスの要請に応じて、第１期間における沸上装置の消費電力を通常よりも増加させることが知られている。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
特許文献１では、第１期間の直前の夜間に、次の湯はりまでに消費が予測される水量を沸き上げるため、第１期間における沸上装置の消費電力を十分に増加させることができない可能性がある。
【課題を解決するための手段】
【０００４】
第１観点の給湯装置は、タンクと、沸上装置と、を備える。沸上装置は、制御部を有する。制御部は、タンク内の湯水を加熱する沸上運転を制御する。制御部は、デマンドレスポンスの第１要請を受信する。第１要請は、第１期間における沸上装置の消費電力を通常よりも増加させる要請である。制御部は、第１期間の直前の夜間に、第２沸上運転により第２水量を沸き上げる。制御部は、第１期間に、第１沸上運転により第１水量を沸き上げる。第２水量は、第２沸上運転の終了から第１期間の経過後までに消費が予測される水量以上の水量である。
【０００５】
第１観点の給湯装置では、制御部は、第１期間における沸上装置の消費電力を通常よりも増加させるデマンドレスポンスの第１要請を受信すると、第１期間の直前の夜間に、第２沸上運転により第２水量を沸き上げる。第２水量は、第２沸上運転の終了から第１期間の経過後までに消費が予測される水量以上である。その結果、給湯装置は、第１期間の直前の夜間に、第２沸上運転の終了から第１期間の経過後までに消費が予測される水量を沸き上げるため、第１期間における沸上装置の消費電力を十分に増加させることができる。
【０００６】
第２観点の給湯装置は、第１観点の給湯装置であって、第２水量は、タンクの容量から第１水量を除いた水量より少ない。
【０００７】
第３観点の給湯装置は、第１観点または第２観点の給湯装置であって、第１水量は、第１要請により要求される消費電力によって沸き上げることが可能な水量である。
【０００８】
第４観点の給湯装置は、第１観点から第３観点のいずれか１つの給湯装置であって、第１水量は、第１期間の間、継続して第１沸上運転を行うことによって沸き上げることが可能な水量である。
【０００９】
第５観点の給湯装置は、第１観点から第４観点のいずれか１つの給湯装置であって、第１期間の経過後に、所定量以上の第３水量の消費が予測される場合、制御部は、夜間に、第３水量をさらに沸き上げる。
【００１０】
第５観点の給湯装置は、このような構成により、寸断なく、ユーザに、ユーザが所望する温度の湯水を供給することができる。
（【００１１】以降は省略されています）
