特許ウォッチ

公開番号2025043213
公報種別公開特許公報(A)
公開日2025-03-28
出願番号2023150605
出願日2023-09-15
発明の名称液体処理装置
出願人株式会社日本トリム
代理人個人
主分類A61M 1/16 20060101AFI20250321BHJP(医学または獣医学;衛生学)
要約【課題】水素を含有させた液体の水素濃度が供給先に到達するまでの間に、所定の最低濃度よりも低くなるのを抑制可能な液体処理装置の実現を目的とした。
【解決手段】液体処理装置1は、水素溶解装置30と、逆浸透膜処理装置40と、液体の中に気泡を生成させる気泡生成装置100と、水素溶解装置30、逆浸透膜処理装置40、及び気泡生成装置100を通液可能に接続することにより形成された流路Sと、を有し、流路Sが、液体の供給源から水素溶解装置30及び逆浸透膜処理装置40を経て液体の供給先に向かう経路で液体を通過させる通液経路R1を有し、気泡生成装置100が、通液経路R1を流れる液体の中に気泡を生成させるものである。

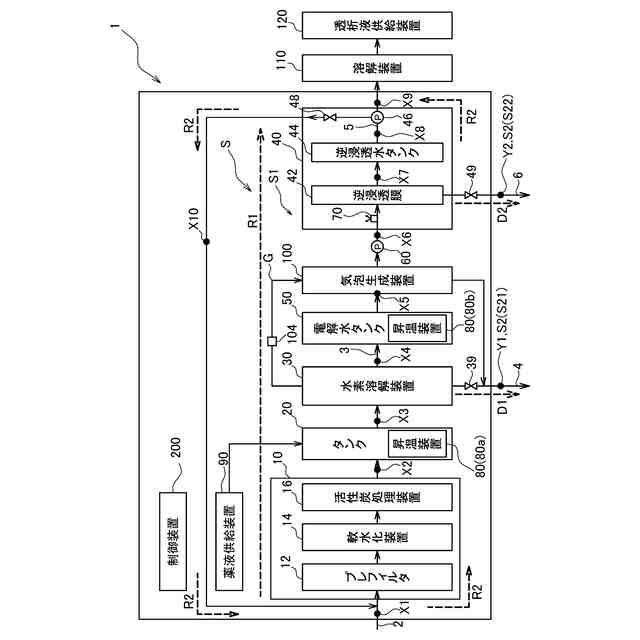

【選択図】図1
特許請求の範囲【請求項１】
液体に対して水素を溶解させる水素溶解装置と、
前記液体に対して逆浸透膜処理を行う逆浸透膜処理装置と、
前記液体の中に気泡を生成させる気泡生成装置と、
前記水素溶解装置、逆浸透膜処理装置、及び前記気泡生成装置を通液可能に接続することにより形成された流路と、
を有し、
前記流路が、前記液体の供給源から前記水素溶解装置及び前記逆浸透膜処理装置を経て前記液体の供給先に向かう経路で液体を通過させる通液経路で液体を流すことができるものであり、
前記気泡生成装置が、前記通液経路を流れる液体の中に気泡を生成させるものであること、を特徴とする液体処理装置。
続きを表示（約 590 文字）【請求項２】
前記気泡生成装置が、前記流路において前記水素溶解装置と前記逆浸透膜処理装置との間となる位置、及び前記水素溶解装置の少なくともいずれかに接続されていること、を特徴とする請求項１に記載の液体処理装置。
【請求項３】
水素を溶解させた前記液体から脱気した水素を前記気泡生成装置に対して供給する脱気水素供給路を有すること、を特徴とする請求項１又は２に記載の液体処理装置。
【請求項４】
水素を選択的に抽出するフィルタが前記脱気水素供給路に設けられること、を特徴とする請求項３に記載の液体処理装置。
【請求項５】
前記気泡生成装置が、前記液体に含まれている水素を微細化した気泡を生成するものであること、を特徴とする請求項１又は２に記載の液体処理装置。
【請求項６】
前記流路において前記液体を圧送する圧送装置と、
制御装置と、
を有し、
前記気泡生成装置が、前記液体内の圧力を低下させることで、前記液体に含まれる水素を微細化した気泡を生成するものであり、
前記制御装置が、前記気泡生成装置における圧力低下に応じて、前記気泡生成装置から送出される前記液体の圧力が所定の圧力条件を満足するように前記圧送装置の出力を制御すること、を特徴とする請求項１又は２に記載の液体処理装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、液体処理装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
近年、血液透析において透析患者に酸化ストレスが発生することが知られている。これは、透析時に発生する活性酸素が原因であると考えられており、この活性酸素を消去して酸化ストレスの軽減を図ることが提案されている。
【０００３】
このような知見に基づき、例えば、逆浸透膜（ＲＯ膜）で処理され、純化した水（以下、「逆浸透水」という。）に水素を溶存させることにより、高濃度の水素が溶存する透析液を製造する方法が提案されている。そして、この透析液を使用することにより、水素を生体内のヒドロキシラジカルと反応させ、酸化ストレスや炎症反応を抑制することができる。このような透析液を生成するために現粉末を希釈する透析用水を製造するための装置として、例えば下記特許文献１に開示されているような透析用水製造装置が提供されている。
【先行技術文献】
【特許文献】
【０００４】
特開平９－７７６７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記特許文献１に開示されているような透析用水製造装置を用いて水素を含有した透析液（以下、「水素含有透析液」とも称す）を製造する場合、水素を含有させた液体から水素が抜ける（脱気する）ことにより、供給先に到達するまでの間に水素濃度が所定の最低濃度よりも低くなってしまう懸念がある。そのため、このような問題を可能な限り抑制できる液体処理装置の提供が求められている。
【０００６】
そこで本発明は、水素を含有させた液体の水素濃度が供給先に到達するまでの間に、所定の最低濃度よりも低くなるのを抑制可能な液体処理装置の実現を目的とした。
【課題を解決するための手段】
【０００７】
（１）上述した課題を解決すべく提供される本発明の液体処理装置は、液体に対して水素を溶解させる水素溶解装置と、前記液体に対して逆浸透膜処理を行う逆浸透膜処理装置と、前記液体の中に気泡を生成させる気泡生成装置と、前記水素溶解装置、逆浸透膜処理装置、及び前記気泡生成装置を通液可能に接続することにより形成された流路と、を有し、前記流路が、前記液体の供給源から前記水素溶解装置及び前記逆浸透膜処理装置を経て前記液体の供給先に向かう経路で液体を通過させる通液経路で液体を流すことができるものであり、前記気泡生成装置が、前記通液経路を流れる液体の中に気泡を生成させるものである。
【０００８】
（２）本発明の液体処理装置は、前記気泡生成装置が、前記流路において前記水素溶解装置と前記逆浸透膜処理装置との間となる位置、及び前記水素溶解装置の少なくともいずれかに接続されているものであると良い。
【０００９】
（３）本発明の液体処理装置は、水素を溶解させた前記液体から脱気した水素を前記気泡生成装置に対して供給する脱気水素供給路を有するものであると良い。
【００１０】
（４）本発明の液体処理装置は、水素を選択的に抽出するフィルタが前記脱気水素供給路に設けられるものであると良い。
（【００１１】以降は省略されています）
