公開番号2025055379
公報種別公開特許公報(A)
公開日2025-04-08
出願番号2023164694
出願日2023-09-27
発明の名称ガイドワイヤ
出願人テルモ株式会社
代理人IBC一番町弁理士法人
主分類A61M 25/09 20060101AFI20250401BHJP(医学または獣医学;衛生学)
要約【課題】ガイドワイヤの血管内での意図しない移動を抑制することにより、手技の効率や安全性を向上させること。

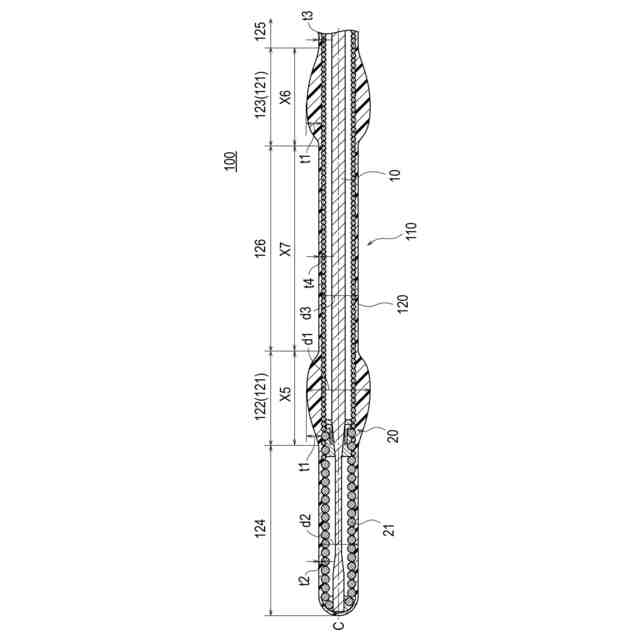

【解決手段】長尺なワイヤ本体110と、ワイヤ本体110の少なくとも一部を覆う潤滑性被覆層120と、を有するガイドワイヤ100であって、潤滑性被覆層120は、湿潤時に膨潤可能な材料で形成され、潤滑性被覆層120の厚みの変化により形成される先端膨隆部122を有する膨隆部121を少なくとも1つ備え、先端膨隆部122は、第1領域R1と、第1領域R1よりも基端側に配置される第2領域R2と、第1領域R1と第2領域R2との間に配置される先端膨隆部最大外径部M1と、を含み、第1領域R1の長軸方向に沿う長さX1は、第2領域R2の長軸方向に沿う長さX2より長い。
【選択図】図1
特許請求の範囲【請求項１】
長尺なワイヤ本体と、前記ワイヤ本体の少なくとも一部を覆う潤滑性被覆層と、を有するガイドワイヤであって、
前記潤滑性被覆層は、湿潤時に膨潤可能な材料で形成され、前記潤滑性被覆層の厚みの変化により形成される先端膨隆部を有する膨隆部を少なくとも１つ備え、
前記先端膨隆部は、第１領域と、前記第１領域よりも基端側に配置される第２領域と、前記第１領域と前記第２領域との間に配置される先端膨隆部最大外径部と、を含み、
前記第１領域の長軸方向に沿う長さは、前記第２領域の長軸方向に沿う長さより長い、ガイドワイヤ。
続きを表示（約 550 文字）【請求項２】
前記膨隆部は、前記先端膨隆部よりも基端側に配置される基端膨隆部を含み、
前記基端膨隆部は、第３領域と、前記第３領域よりも基端側に配置される第４領域と、前記第３領域と前記第４領域との間に配置される基端膨隆部最大外径部と、を含み、
前記第３領域の長軸方向に沿う長さは、前記第４領域の長軸方向に沿う長さより短い、請求項１に記載のガイドワイヤ。
【請求項３】
前記ワイヤ本体は、コア部材と、前記コア部材の先端部に配置され放射線不透過性を有するマーカー部と、を含み、
前記先端膨隆部は、前記マーカー部の基端部に設けられる、請求項１又は２に記載のガイドワイヤ。
【請求項４】
前記マーカー部は、前記コア部材の外周を覆うように線材を巻回して形成されたコイルであり、
前記先端膨隆部の基端と前記基端膨隆部の先端との間の長軸方向に沿う長さは、前記コイルのピッチよりも長い、請求項３に記載のガイドワイヤ。
【請求項５】
前記マーカー部は、前記コア部材の外周を覆うように線材を巻回して形成されたコイルであり、
前記先端膨隆部の長軸方向に沿う長さは、前記コイルのピッチよりも長い、請求項３に記載のガイドワイヤ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ガイドワイヤに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
ガイドワイヤは、血管内に生じた病変の治療を行う各種カテーテルを病変に導くために使用される医療器具である。ガイドワイヤは、芯線（コア部材）と、芯線の先端部の外周を覆うように配置された外側コイル（管状部材）と、外側コイルの外周を覆って形成される親水性樹脂被膜（潤滑性被覆層）と、を有する（例えば、特許文献１を参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－２２１２４９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１のガイドワイヤは、カテーテル等のデバイスを病変部に導くため、病変部を通過させた状態を維持する必要がある。しかし、ガイドワイヤは、デバイスを操作した際、病変部より先端側や基端側に意図せず移動することがある。ガイドワイヤが病変部から意図せずに移動すると、ガイドワイヤを病変部に再配置する操作が必要となるため、手技の効率が低下する。また、ガイドワイヤが意図しない移動により血管の側枝に迷入して血管穿孔を生じる等により、手技の安全性が低下する恐れがある。
【０００５】
本発明の少なくとも一実施形態は、上述の事情に鑑みてなされたものであり、血管内での意図しない移動を抑制することにより、手技の効率や安全性の向上が図れるガイドワイヤを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の上記目的は、下記（１）～（５）の何れか１つによって達成される。
【０００７】
（１）長尺なワイヤ本体と、前記ワイヤ本体の少なくとも一部を覆う潤滑性被覆層と、を有するガイドワイヤであって、前記潤滑性被覆層は、湿潤時に膨潤可能な材料で形成され、前記潤滑性被覆層の厚みの変化により形成される先端膨隆部を有する膨隆部を少なくとも１つ備え、前記先端膨隆部は、第１領域と、前記第１領域よりも基端側に配置される第２領域と、前記第１領域と前記第２領域との間に配置される先端膨隆部最大外径部と、を含み、前記第１領域の長軸方向に沿う長さは、前記第２領域の長軸方向に沿う長さより長い、ガイドワイヤ。
【０００８】
（２）前記膨隆部は、前記先端膨隆部よりも基端側に配置される基端膨隆部を含み、前記基端膨隆部は、第３領域と、前記第３領域よりも基端側に配置される第４領域と、前記第３領域と前記第４領域との間に配置される基端膨隆部最大外径部と、を含み、前記第３領域の長軸方向に沿う長さは、前記第４領域の長軸方向に沿う長さより短い、上記（１）に記載のガイドワイヤ。
【０００９】
（３）前記ワイヤ本体は、コア部材と、前記コア部材の先端部に配置され放射線不透過性を有するマーカー部と、を含み、前記先端膨隆部は、前記マーカー部の基端部に設けられる、上記（１）又は（２）に記載のガイドワイヤ。
【００１０】
（４）前記マーカー部は、前記コア部材の外周を覆うように線材を巻回して形成されたコイルであり、前記先端膨隆部の基端と前記基端膨隆部の先端との間の長軸方向に沿う長さは、前記コイルのピッチよりも長い、上記（３）に記載のガイドワイヤ。
（【００１１】以降は省略されています）
