公開番号2025042846
公報種別公開特許公報(A)
公開日2025-03-28
出願番号2023150011
出願日2023-09-15
発明の名称症状予測装置及び症状予測方法
出願人株式会社NTTドコモ,学校法人順天堂
代理人個人,個人,個人,個人
主分類A61B 10/00 20060101AFI20250321BHJP(医学または獣医学;衛生学)
要約【課題】心不全又は腎不全の症状に関する予測を行うこと。
【解決手段】症状予測装置1は、ユーザの音声に関する音声情報を取得する取得部11と、取得部11によって取得された音声情報に基づいて、ユーザの心不全又は腎不全の症状に関する予測を行う予測部12と、を備える。予測部12は、音声情報に基づいて得られる音声変化に関する音声変化情報に基づいて予測を行ってもよい。予測部12は、音声変化の度合いに応じた予測を行う予測モデルを用いて予測を行ってもよい。予測部12は、過去の音声変化情報にさらに基づいて予測を行ってもよい。予測部12は、音声情報に基づいて得られる音響の特徴量に基づいて予測を行ってもよい。
【選択図】図1

特許請求の範囲【請求項１】
ユーザの音声に関する音声情報を取得する取得部と、
前記取得部によって取得された前記音声情報に基づいて、前記ユーザの心不全又は腎不全の症状に関する予測を行う予測部と、
を備える症状予測装置。
続きを表示（約 440 文字）【請求項２】
前記予測部は、前記音声情報に基づいて得られる音声変化に関する音声変化情報に基づいて前記予測を行う、
請求項１に記載の症状予測装置。
【請求項３】
前記予測部は、前記音声変化の度合いに応じた前記予測を行う予測モデルを用いて前記予測を行う、
請求項２に記載の症状予測装置。
【請求項４】
前記予測部は、過去の前記音声変化情報にさらに基づいて前記予測を行う、
請求項２に記載の症状予測装置。
【請求項５】
前記予測部は、前記音声情報に基づいて得られる音響の特徴量に基づいて前記予測を行う、
請求項１～４の何れか一項に記載の症状予測装置。
【請求項６】
ユーザの音声に関する音声情報を取得する取得ステップと、
前記取得ステップにおいて取得された前記音声情報に基づいて、前記ユーザの心不全又は腎不全の症状に関する予測を行う予測ステップと、
を含む症状予測方法。

発明の詳細な説明【技術分野】
【０００１】
本開示の一側面は、ユーザの心不全又は腎不全の症状に関する予測を行う症状予測装置及び症状予測方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
下記特許文献１では、余剰体液の蓄積に関係する肺疾患を罹患する被験者の音声を受信し、上記音声を分析することにより、上記音声の１つまたはそれ以上の音声関連パラメータを識別し、上記音声関連パラメータに応答して、上記肺疾患の状態を評価し、そして上記評価に応答して、上記肺疾患の状態を示す出力を生成するように構成されることを特徴とする装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特表２０１８－５３４０２６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記装置は肺疾患の状態を示す出力を生成するが、例えば、心不全又は腎不全の症状に関する予測を行うことはできない。そこで、心不全又は腎不全の症状に関する予測を行うことが望まれている。
【課題を解決するための手段】
【０００５】
本開示の一側面に係る症状予測装置は、ユーザの音声に関する音声情報を取得する取得部と、取得部によって取得された音声情報に基づいて、ユーザの心不全又は腎不全の症状に関する予測を行う予測部と、を備える。
【０００６】
このような側面においては、心不全又は腎不全の症状に関する予測を行うことができる。
【発明の効果】
【０００７】
本開示の一側面によれば、心不全又は腎不全の症状に関する予測を行うことができる。
【図面の簡単な説明】
【０００８】
実施形態に係る症状予測装置の機能構成の一例を示す図である。

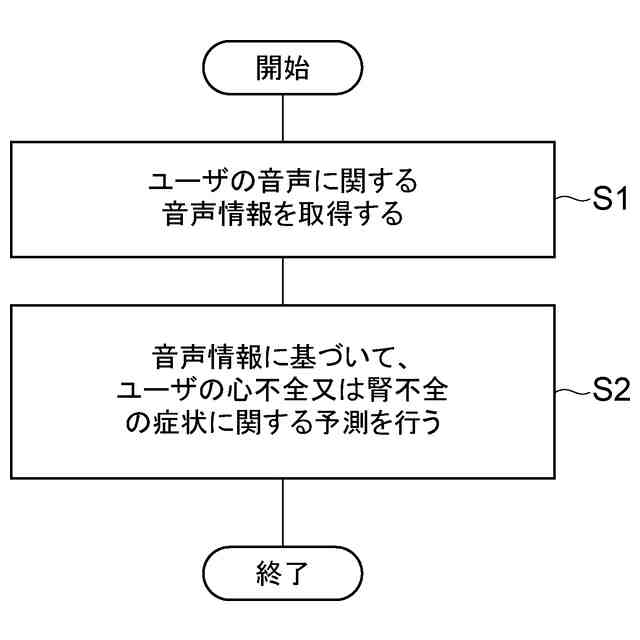

実施形態に係る症状予測装置が実行する処理の一例を示すフローチャートである。

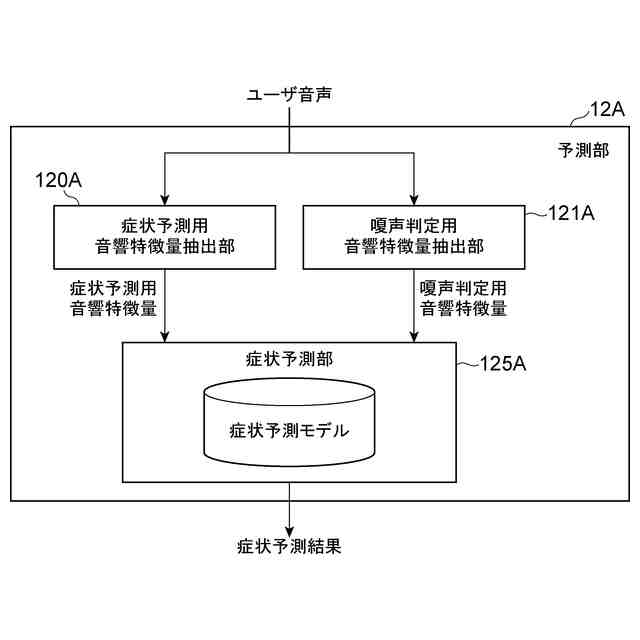

第１実施形態に係る症状予測装置の予測部の機能構成の一例を示す図である。
第１実施形態に係る症状予測装置の予測部が実行する処理の一例を示すフローチャートである。
第２実施形態に係る症状予測装置の予測部の機能構成の一例を示す図である。

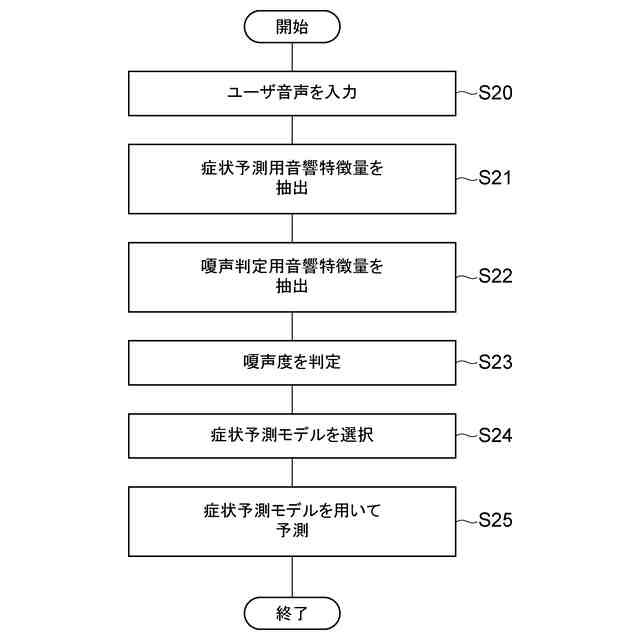

第２実施形態に係る症状予測装置の予測部が実行する処理の一例を示すフローチャートである。

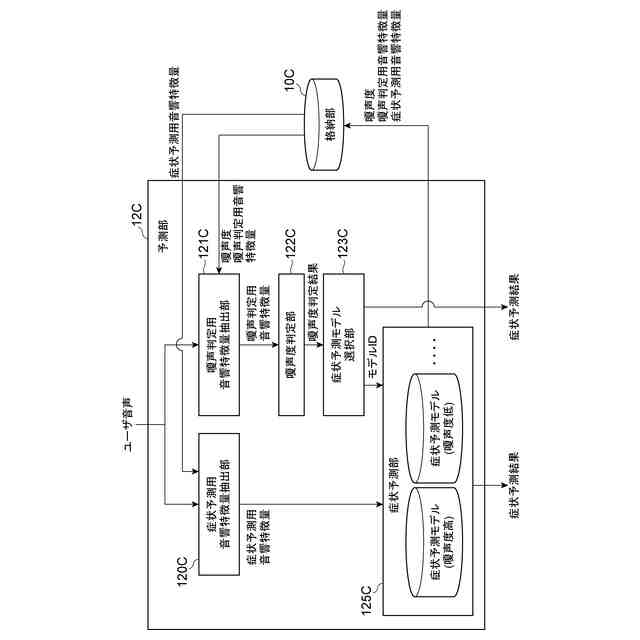

第３実施形態に係る症状予測装置の予測部の機能構成の一例を示す図である。

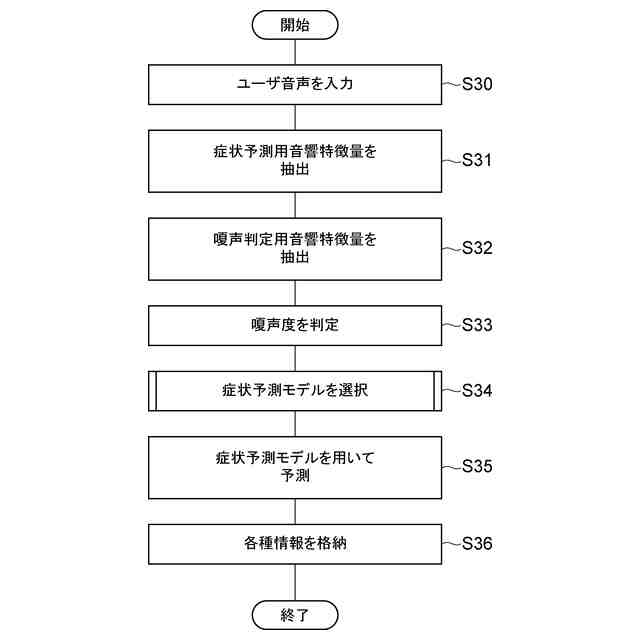

第３実施形態に係る症状予測装置の予測部が実行する処理の一例を示すフローチャートである。

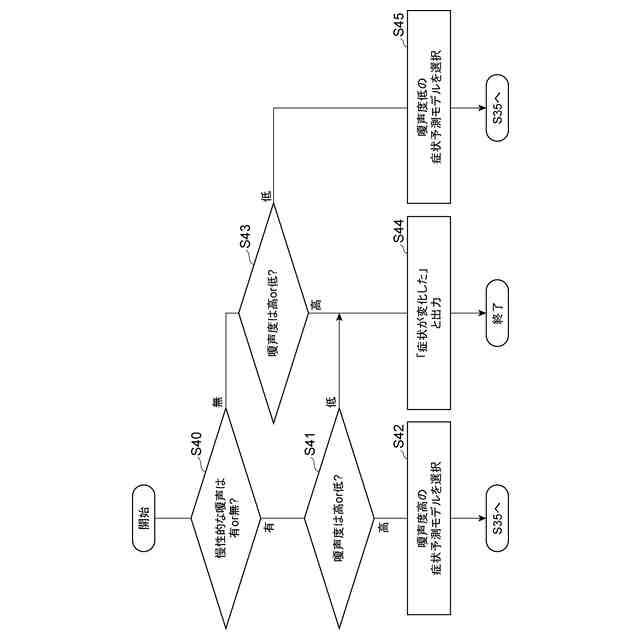

図８のステップＳ３４の詳細な処理の一例を示すフローチャートである。
図８のステップＳ３４の詳細な処理の別の一例を示すフローチャートである。
第４実施形態に係る症状予測装置の予測部の機能構成の一例を示す図である。
第４実施形態に係る症状予測装置の予測部が実行する処理の一例を示すフローチャートである。
実施形態に係る症状予測装置で用いられるコンピュータのハードウェア構成の一例を示す図である。
【発明を実施するための形態】
【０００９】
以下、図面を参照しながら本開示での実施形態を詳細に説明する。なお、図面の説明においては同一要素には同一符号を付し、重複する説明を省略する。また、以下の説明における本開示での実施形態は、本発明の具体例であり、特に本発明を限定する旨の記載がない限り、これらの実施形態に限定されないものとする。
【００１０】

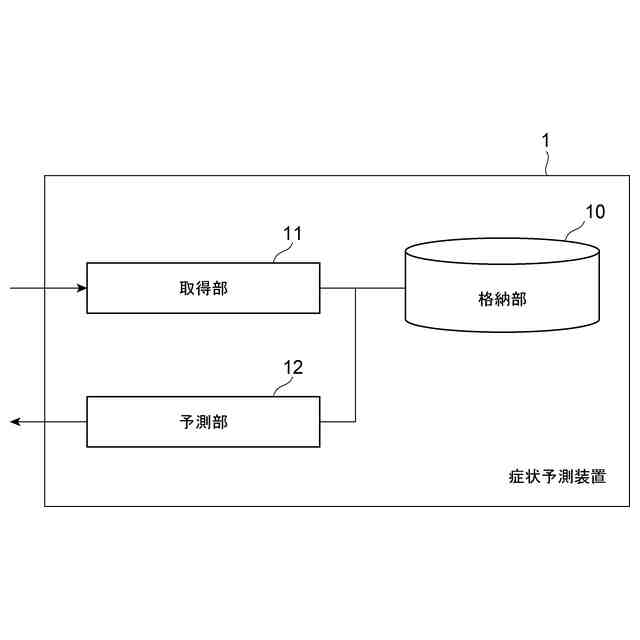

図１は、実施形態に係る症状予測装置１の機能構成の一例を示す図である。図１に示す通り、症状予測装置１は、格納部１０（格納部）、取得部１１（取得部）及び予測部１２（予測部）を含んで構成される。
（【００１１】以降は省略されています）
