特許ウォッチ

公開番号2025107149
公報種別公開特許公報(A)
公開日2025-07-17
出願番号2024226839
出願日2024-12-24
発明の名称無線通信ネットワークにおけるネットワーク側機器によって実行される方法及びネットワーク側機器
出願人株式会社NTTドコモ
代理人インフォート弁理士法人
主分類H04W 56/00 20090101AFI20250710BHJP(電気通信技術)
要約【課題】伝送する必要があるSSBを決定する既存のメカニズムにおける問題を解決する、無線通信ネットワークにおけるネットワーク側機器によって実行される方法及びネットワーク側機器を開示する。
【解決手段】ネットワーク側機器が、ユーザ機器から受信した、複数の伝送タイミングを含む過去の時間帯における同期信号ブロック(SSB)セット内のSSBの使用状況に関する情報に基づいて、次の伝送タイミングにおいて使用される同期信号ブロック(SSB)セット内のSSBを決定する処理部と、決定されたSSBを次の伝送タイミングにおいて伝送する送信部とを含む。
【選択図】図5

特許請求の範囲【請求項１】
無線通信ネットワークにおけるネットワーク側機器であって、
ユーザ機器から受信した、複数の伝送タイミングを含む過去の時間帯における同期信号ブロック（ＳＳＢ）セット内のＳＳＢの使用状況に関する情報に基づいて、次の伝送タイミングにおいて使用される前記同期信号ブロック（ＳＳＢ）セット内のＳＳＢを決定する処理部と、
決定されたＳＳＢを前記次の伝送タイミングにおいて伝送する送信部とを含む、ネットワーク側機器。
続きを表示（約 1,400 文字）【請求項２】
前記ユーザ機器から受信した、過去の時間帯における同期信号ブロック（ＳＳＢ）セット内のＳＳＢの使用状況に関する情報は、前記過去の時間帯においてユーザ機器によって使用されたＳＳＢの第１の関連情報と、前記過去の時間帯においてユーザ機器によって使用されなかったＳＳＢの第２の関連情報とのうちの少なくとも１つを含む、請求項１に記載のネットワーク側機器。
【請求項３】
前記第１の関連情報は、
前記過去の時間帯における前記次の伝送タイミングの直近の伝送タイミングにおいてユーザ機器によって使用されたＳＳＢと、
前記過去の時間帯において特定のＳＳＢがユーザ機器によって使用された回数と、
のうちの少なくとも１つを含み、
前記処理部は、前記第１の関連情報に基づいて、前記過去の時間帯においてユーザ機器によって使用されたＳＳＢを、次の伝送タイミングにおいて使用されるＳＳＢとするか否かを決定する、請求項２に記載のネットワーク側機器。
【請求項４】
前記第２の関連情報は、
ユーザ機器によって使用されなかった前記ＳＳＢに隣接する特定のＳＳＢが、ユーザ機器によって使用された回数と、
ユーザ機器によって使用されなかった前記ＳＳＢに隣接する特定のＳＳＢの測定された信号品質と、
のうちの少なくとも１つを含み、
前記処理部は、前記第２の関連情報に基づいて、前記過去の時間帯においてユーザ機器によって使用されなかったＳＳＢを、次の伝送タイミングにおいて使用されるＳＳＢとするか否かを決定する、請求項２に記載のネットワーク側機器。
【請求項５】
前記処理部は、前記第２の関連情報に基づいて、前記過去の時間帯においてユーザ機器によって使用されなかったＳＳＢを、次の伝送タイミングにおいて使用されるＳＳＢとするか否かを決定するステップは、
前記処理部は、前記第２の関連情報に基づいて、前記過去の時間帯においてユーザ機器によって使用されなかったＳＳＢを、次の伝送タイミングにおいて使用される候補ＳＳＢとするか否かを決定するステップを含み、
前記ユーザ機器によって使用されなかった前記ＳＳＢに隣接する特定のＳＳＢの測定された信号品質は、前記ネットワーク側機器のＳＳＢセット内のＳＳＢの参照信号受信電力ＲＳＲＰ、及び隣接するネットワーク側機器のＳＳＢセット内のＳＳＢのＲＳＲＰを含み、
前記処理部は、前記第２の関連情報に含まれる前記ネットワーク側機器のＳＳＢセット内のＳＳＢの参照信号受信電力ＲＳＲＰと、隣接するネットワーク側機器のＳＳＢセット内のＳＳＢのＲＳＲＰとに従って、前記候補ＳＳＢの中から、前記次の伝送タイミングにおいて使用されるＳＳＢを決定する、請求項４に記載のネットワーク側機器。
【請求項６】
ネットワーク側機器に用いられる無線通信方法であって、
ユーザ機器から受信した、複数の伝送タイミングを含む過去の時間帯における同期信号ブロック（ＳＳＢ）セット内のＳＳＢの使用状況に関する情報に基づいて、次の伝送タイミングにおいて使用される前記同期信号ブロック（ＳＳＢ）セット内のＳＳＢを決定するステップと、
決定されたＳＳＢを前記次の伝送タイミングにおいて伝送するステップと、を含む、無線通信方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、無線通信の分野に関し、より具体的には、無線通信ネットワークにおけるネットワーク側機器によって実行される方法、及び対応するネットワーク側機器に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
ユニバーサル移動通信システム（ＵｎｉｖｅｒｓａｌＭｏｂｉｌｅＴｅｌｅｃｏｍｍｕｎｉｃａｔｉｏｎｓＳｙｓｔｅｍ（ＵＭＴＳ））のネットワークにおいて、さらなるデータレートの高速化、低遅延化などを目的としてロングタームエヴォリューション（ＬｏｎｇＴｅｒｍＥｖｏｌｕｔｉｏｎ（ＬＴＥ））が仕様化された。また、ＬＴＥのさらなる広帯域化と高速化を目的として、ＬＴＥの後継システムも検討されている。ＬＴＥの後継システムには、例えば、ロングタームエヴォリューションアップグレード（ＬＴＥ－Ａｄｖａｎｃｅｄ（ＬＴＥ－Ａ））、将来の無線アクセス（ＦｕｔｕｒｅＲａｄｉｏＡｃｃｅｓｓ（ＦＲＡ））、第５世代移動通信システム（５ｔｈｇｅｎｅｒａｔｉｏｎｍｏｂｉｌｅｃｏｍｍｕｎｉｃａｔｉｏｎｓｙｓｔｅｍ（５Ｇ））、５Ｇ＋（５Ｇｐｌｕｓ）、無線アクセス技術（ＲａｄｉｏＡｃｃｅｓｓＴｅｃｈｎｏｌｏｇｙ（Ｎｅｗ－ＲＡＴ））、新しい無線（ＮｅｗＲａｄｉｏ（ＮＲ））などと呼ばれるシステムがある。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
５Ｇ及び後継システムにおいて、ＵＥが無線通信ネットワークシステムにアクセスするために、ネットワーク側機器は、同期信号ブロック（ＳｙｎｃｈｒｏｎｉｚａｔｉｏｎＳｉｇｎａｌＢｌｏｃｋ、ＳＳＢ）を周期的に伝送する必要がある。しかしながら、伝送する必要があるＳＳＢを決定する既存のメカニズムには、配置サイクルが長いこと、システムパフォーマンスの低下などの問題がある。
【課題を解決するための手段】
【０００４】
上記の問題に鑑みて、本開示の一態様によれば、ユーザ機器から受信した、複数の伝送タイミングを含む過去の時間帯内での、同期信号ブロック（ＳＳＢ）セット内のＳＳＢの使用状況に関する情報に基づいて、次の伝送タイミングで使用される前記同期信号ブロック（ＳＳＢ）セット内のＳＳＢを決定する処理部と、決定されたＳＳＢを次の伝送タイミングで伝送する送信部とを含む、無線ネットワークにおけるネットワーク側機器が提供される。
【０００５】
本開示の一態様によれば、ユーザ機器から受信した、複数の伝送タイミングを含む過去の時間帯内での、同期信号ブロック（ＳＳＢ）セット内のＳＳＢの使用状況に関する情報に基づいて、次の伝送タイミングで使用される前記同期信号ブロック（ＳＳＢ）セット内のＳＳＢを決定するステップと、決定されたＳＳＢを、前記次の伝送タイミングで伝送するステップとを含む、ネットワーク側機器に用いられる無線通信方法が提供される。
【発明の効果】
【０００６】
本開示の上記一態様によるネットワーク側機器及び方法によれば、本開示により提供されるネットワーク側機器及び方法は、ユーザ機器から受信した、ＳＳＢの使用状況に関連する情報に基づいて、次の伝送タイミングで使用されるＳＳＢを決定することができ、したがって、本開示により提供されるネットワーク側機器及び方法は、従来の技術と比較して、決定された、次の伝送タイミングで使用されるＳＳＢの精度を向上させることができ、これにより、ＵＥの急速な変化に対処し、システム容量を向上させることができる。また、本開示により提供されるネットワーク側機器及び方法は、ＳＳＢの測定された信号品質に基づいて、次の伝送タイミングで使用されるＳＳＢを決定することもできるため、さらに、ネットワーク側機器間の干渉を回避し、受信した信号のＳＩＮＲを向上させることができる。
【０００７】
添付の図面を参照して本開示の実施例をより詳細に説明することによって、本開示の上記及びその他の目的、特徴及び利点は、より明らかになる。添付の図面は、本開示の実施例をより理解するために用いられ、本開示の実施例とともに本開示を説明するために用いられるものであり、明細書の一部を構成し、本開示を限定するものではない。図面において、同様の参照番号は、一般に同じ部材又はステップを表す。
【図面の簡単な説明】
【０００８】

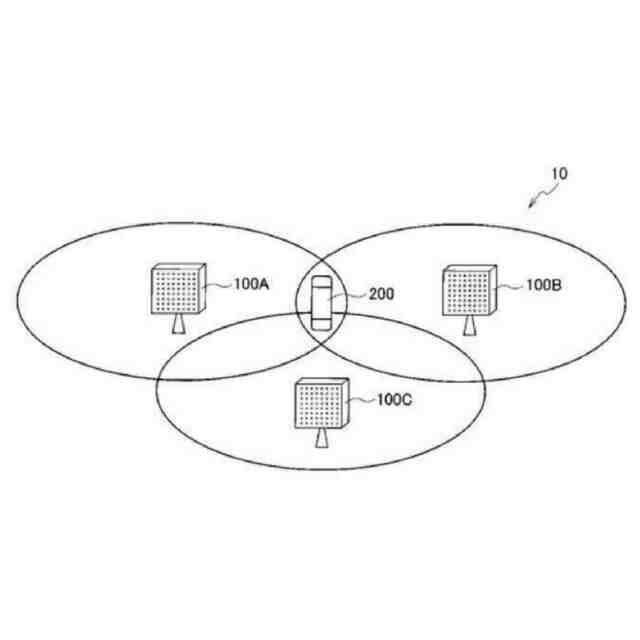

図１は、本開示の実施例による無線通信ネットワークシステムの概略図を示す。

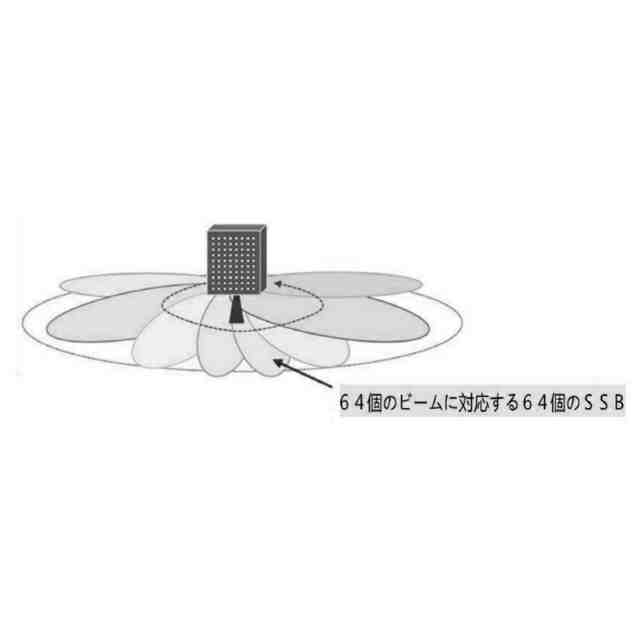

図２は、本開示の実施例によるネットワーク側機器がＳＳＢを伝送する概略図である。

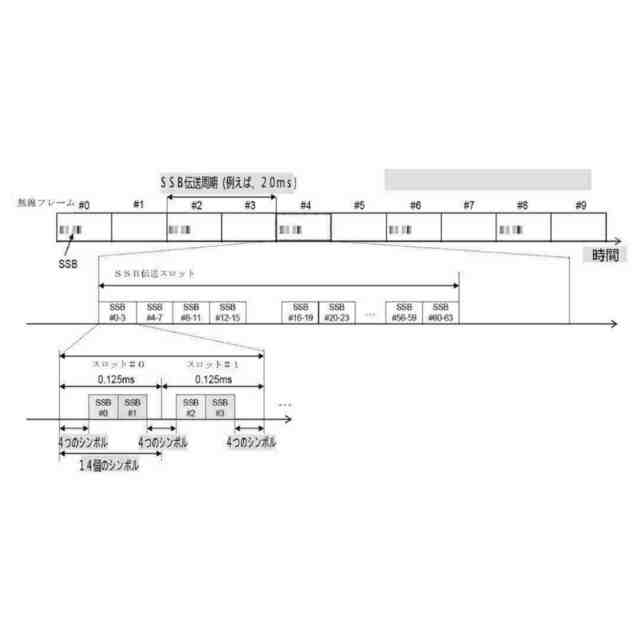

図３は、ＳＳＢを伝送する例を示す。

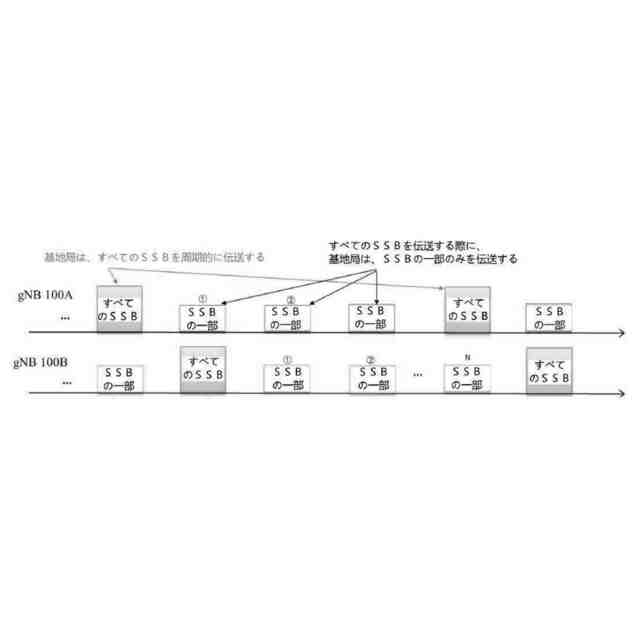

図４は、ＳＳＢの伝送方法を示す概略図である。

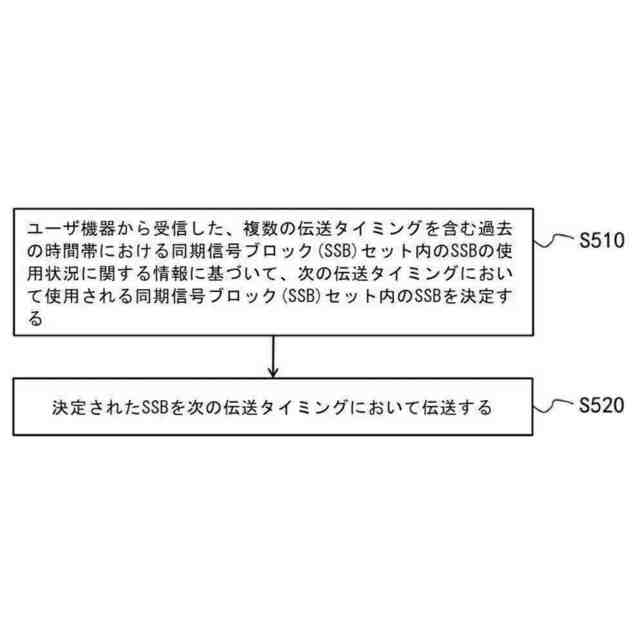

図５は、本開示の実施例によるネットワーク側機器に使用される無線通信方法のフローチャートを示す。

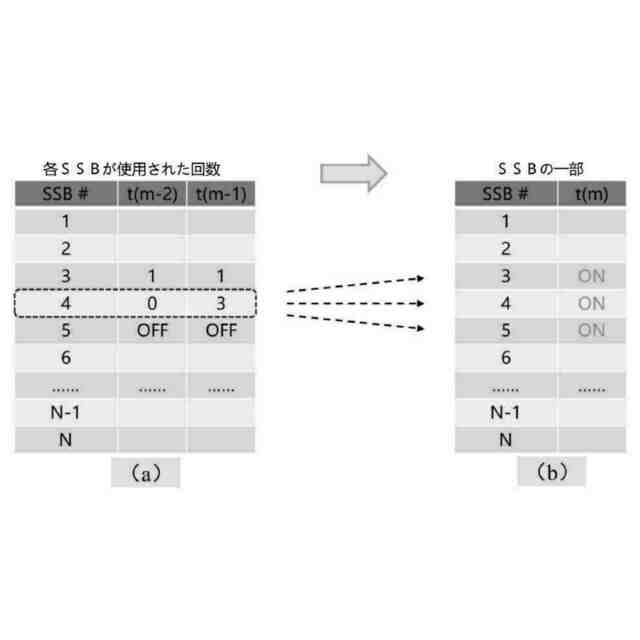

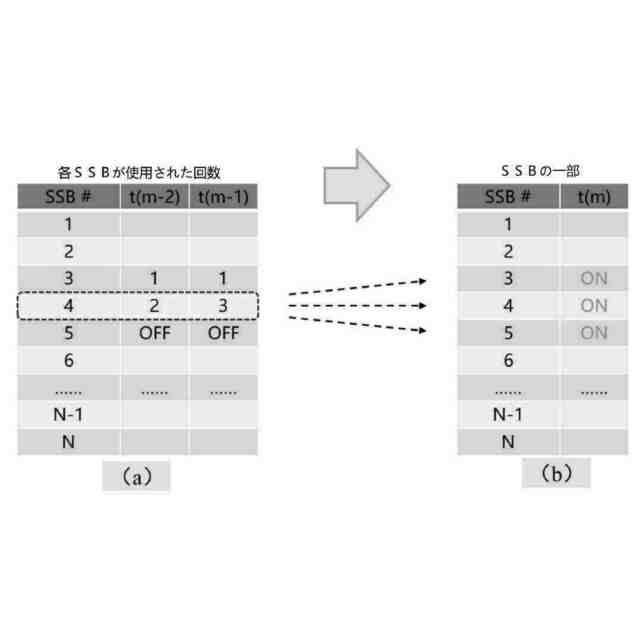

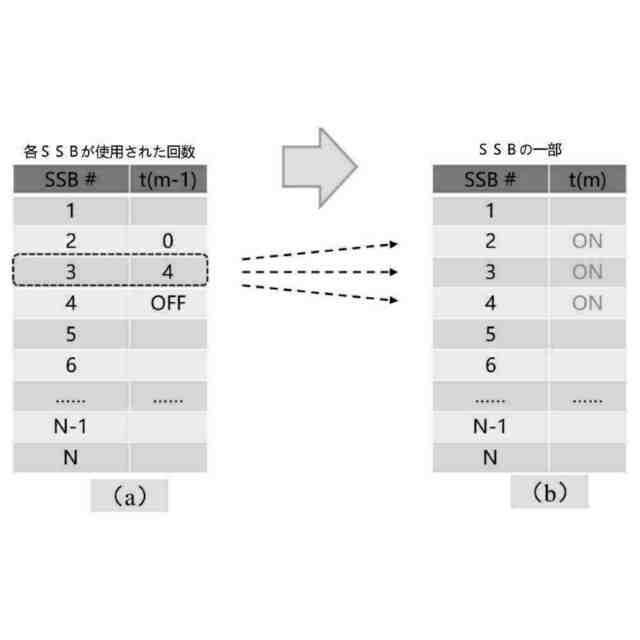

図６は、本開示の実施例による第１の関連情報に従って使用されるＳＳＢを決定する概略図を示す。
図７は、本開示の実施例による第２の関連情報に関連する概略図を示す。
図８は、本開示の実施例による第２の関連情報に関連する概略図を示す。
図９は、本開示の実施例による第２の関連情報に関連する概略図を示す。
図１０は、本開示の実施例による第２の関連情報に関連する概略図を示す。
図１１は、本開示の実施例による第２の関連情報に関連する概略図を示す。
図１２は、本開示の実施例による第２の関連情報に関連する概略図を示す。
図１３は、本開示の実施例によるネットワーク側機器によって引き起こされる、当該ネットワーク側機器と隣接するネットワーク側機器との間の干渉の概略図を示す。
図１４は、本開示の実施例による無線通信ネットワークにおけるネットワーク側機器のブロック図を示す。
図１５は、本開示の一実施形態に係る、ネットワーク側機器のハードウェア構造の一例を示す図である。
【発明を実施するための形態】
【０００９】
本開示の目的、技術的解決手段及び利点をより明確にするために、以下、添付の図面を参照して本開示による例示的な実施例について詳細に説明する。図面において、同様の参照番号は、全体を通して同様の要素を表す。本開示で説明される実施例は、単に例示的なものであり、本開示の範囲を限定するものとして解釈されるべきではないことを理解されたい。
【００１０】
図１は、本開示の実施例による無線通信ネットワークシステム１０の概略図を示す。
（【００１１】以降は省略されています）
