公開番号2025038475
公報種別公開特許公報(A)
公開日2025-03-19
出願番号2023145109
出願日2023-09-07
発明の名称BIMモデルシステム
出願人株式会社フジタ
代理人個人,個人,個人
主分類G06F 30/13 20200101AFI20250312BHJP(計算;計数)
要約【課題】新規な構成を備えるBIMモデルシステムを提供する。

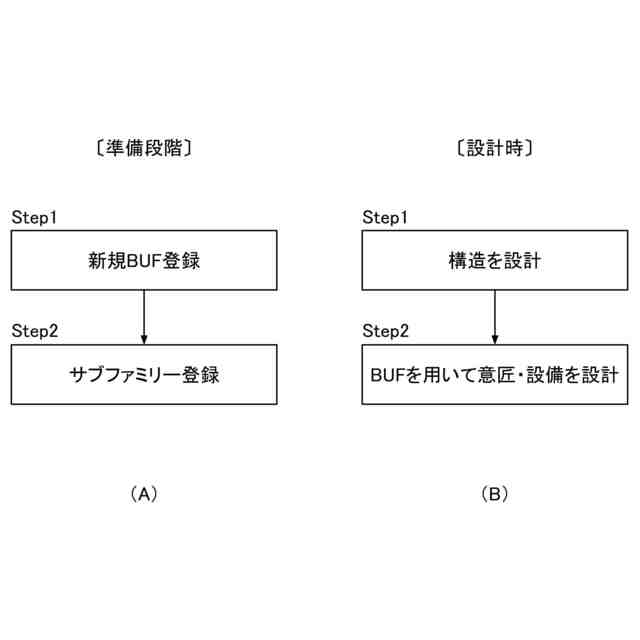

【解決手段】BIMモデルシステム100は、既存のBIMモデルを記憶するDB10(BIMモデル記憶手段)と、既存のBIMモデルの中から、繰り返し再利用可能なモジュールであって複数の部品により構成されたBUF(集合体)を抽出するBUFモジュール13(抽出手段)と、BUFに関する情報を記憶するDB1(集合体記憶手段)と、を備えている。BIMを利用することで設計資産をファミリー(BUF:ブロックユニットファミリ)として利用することができる。建造物は、構造(躯体)・意匠・設備の分野(要素)に分類され、構造部分を一体(全体)設計し、BUF化した意匠・設備の設計資産を有効に活用することで設計期間が短縮し、見積もりの精度が向上する。
【選択図】図1
特許請求の範囲【請求項１】
ＢＩＭモデルを記憶するＢＩＭモデル記憶手段と、
前記ＢＩＭモデルの中から、繰り返し再利用可能なモジュールであって複数の部品により構成された集合体を抽出する抽出手段と、
前記集合体に関する情報を記憶する集合体記憶手段と、
を備えるＢＩＭモデルシステム。
続きを表示（約 940 文字）【請求項２】
請求項１に記載のＢＩＭモデルシステムにおいて、
前記集合体は、意匠又は設備のいずれかに関する情報を少なくとも含んでおり、それぞれの情報には構成要素及び使用数量が紐づけられていることを特徴とするＢＩＭモデルシステム。
【請求項３】
請求項２に記載のＢＩＭモデルシステムにおいて、

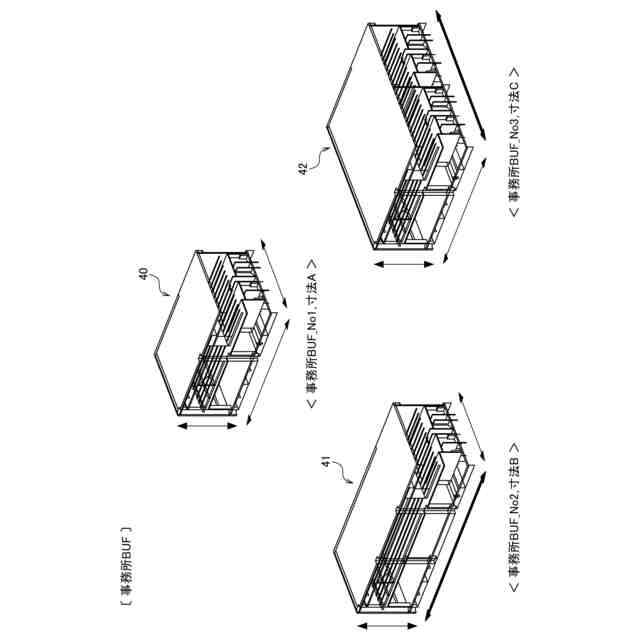

前記集合体は、前記構成要素又は前記使用数量を変更することにより、元の集合体とは別の集合体として記憶可能であることを特徴とするＢＩＭモデルシステム。
【請求項４】
ＢＩＭモデルの中から抽出され、繰り返し再利用可能なモジュールであって複数の部品により構成された集合体に関する情報を記憶する集合体記憶手段と、
前記集合体を用いて建造物のＢＩＭモデルを形成する形成手段と、
を備えるＢＩＭモデルシステム。
【請求項５】
請求項４に記載のＢＩＭモデルシステムにおいて、
構造に関する情報を記憶する構造記憶手段を備え、
前記形成手段は、前記構造に前記集合体を組み込んで建造物のＢＩＭモデルを形成することを特徴とするＢＩＭモデルシステム。
【請求項６】
請求項５に記載のＢＩＭモデルシステムにおいて、
前記構造及び前記集合体の少なくとも一方のコストに関するコスト情報を記憶しているコスト情報記憶手段と、
前記構造及び前記集合体の少なくとも一方の数、及び、前記コスト情報に基づいて建設コストを算出する算出手段と、
を備えることを特徴とするＢＩＭモデルシステム。
【請求項７】
請求項６に記載のＢＩＭモデルシステムにおいて、
前記集合体記憶手段及び前記構造記憶手段は、特定のソフトウェアの内部に配置され、
前記コスト情報記憶手段は、前記特定のソフトウェアの外部に配置されていることを特徴とするＢＩＭモデルシステム。
【請求項８】
請求項４に記載のＢＩＭモデルシステムにおいて、
前記建造物のＢＩＭモデルに対する前記集合体の適用率を算出する適用率算出手段を備えることを特徴とするＢＩＭモデルシステム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ＢＩＭモデルを利用したＢＩＭモデルシステムに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来の技術として、設備部材情報補填装置が知られている（例えば、特許文献１）。特許文献１の設備部材情報補填装置は、ＢＩＭデータのように属性情報を入力可能な設計データを用いて、建物だけでなく設備に関しても積算処理を実行している。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１５１５３８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
先行技術としては、上記のような文献が存在しているが、新規な構成を備えるＢＩＭモデルシステムが望まれている。
【０００５】
そこで本発明は、新規な構成を備えるＢＩＭモデルシステムを提供することを課題とする。
【課題を解決するための手段】
【０００６】
本発明は、上記の課題を解決するため以下の解決手段を採用する。なお、以下の解決手段及び括弧書中の文言はあくまで例示であり、本発明はこれに限定されるものではない。また、本発明は、以下の解決手段に示す各発明特定事項を少なくとも１つ含む発明とすることができる。さらに、以下の解決手段に示す各発明特定事項には、発明特定事項を限定する要素を追加して下位概念化することができ、発明特定事項を限定する要素を削除して上位概念化することもできる。
【０００７】

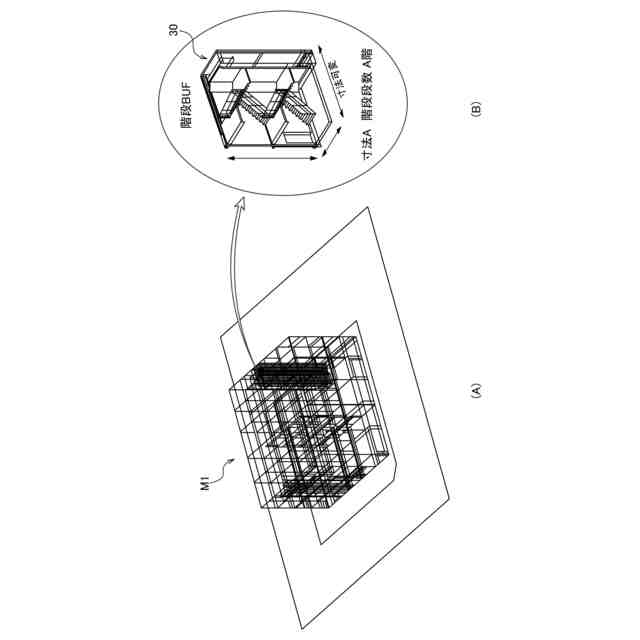

解決手段１：本解決手段のＢＩＭモデルシステムは、ＢＩＭモデルを記憶するＢＩＭモデル記憶手段と、前記ＢＩＭモデルの中から、繰り返し再利用可能なモジュールであって複数の部品により構成された集合体を抽出する抽出手段と、前記集合体に関する情報を記憶する集合体記憶手段と、を備えるＢＩＭモデルシステムである。
【０００８】
本解決手段によれば、ＢＩＭモデルの中から集合体（ＢＵＦ）を抽出し、集合体に関する情報を記憶するため、設計資産を有効活用可能な状態とすることで設計期間を短縮することができ、結果として、新規な構成を備えるＢＩＭモデルシステムを提供することができる。
【０００９】
解決手段２：本解決手段のＢＩＭモデルシステムは、上述したいずれかの解決手段において、前記集合体は、意匠又は設備のいずれかに関する情報を少なくとも含んでおり、それぞれの情報には構成要素及び使用数量が紐づけられていることを特徴とするＢＩＭモデルシステムである。集合体は、意匠に関する情報だけを含んでいてもよく、設備に関する情報だけを含んでいてもよく、意匠及び設備に関する情報を含んでいてもよい。
【００１０】
本解決手段によれば、集合体に意匠、設備、構成要素、使用数量に関する情報を含ませることにより、集合体に含まれる情報を増加させて集合体を再利用しやすくしたり集合体を利用する際の利便性を向上させたりすることができる。
（【００１１】以降は省略されています）
