公開番号2025036603
公報種別公開特許公報(A)
公開日2025-03-14
出願番号2024229666,2022120315
出願日2024-12-26,2022-07-28
発明の名称コインホッパ、およびコイン処理装置
出願人旭精工株式会社
代理人
主分類G07D 1/00 20060101AFI20250306BHJP(チェック装置)
要約【課題】容器に収納されたコインを、一枚ずつ分離孔に入れ、押動して搬送する回転体のコインとの当接部の損傷を防止する。

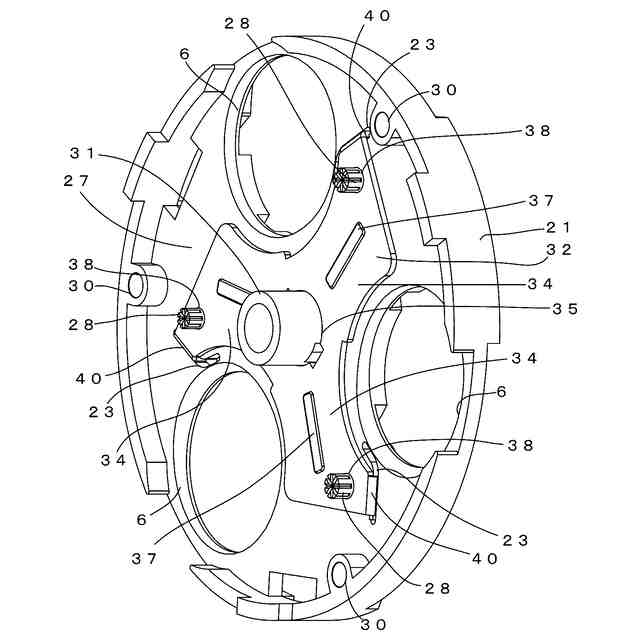

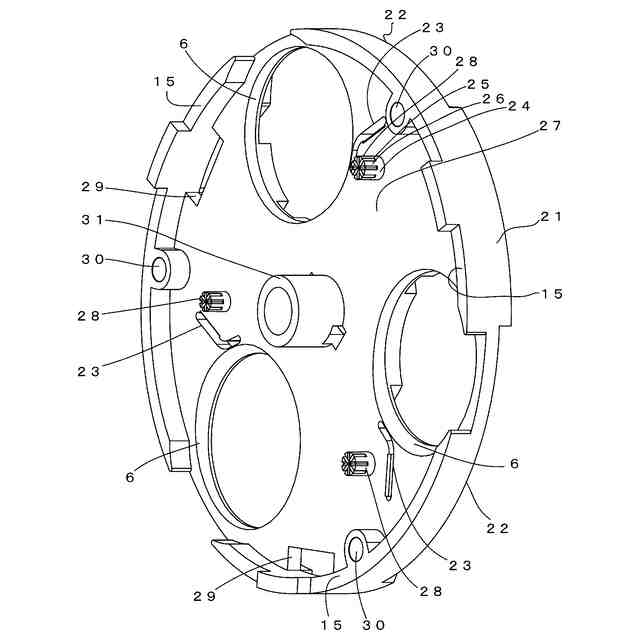

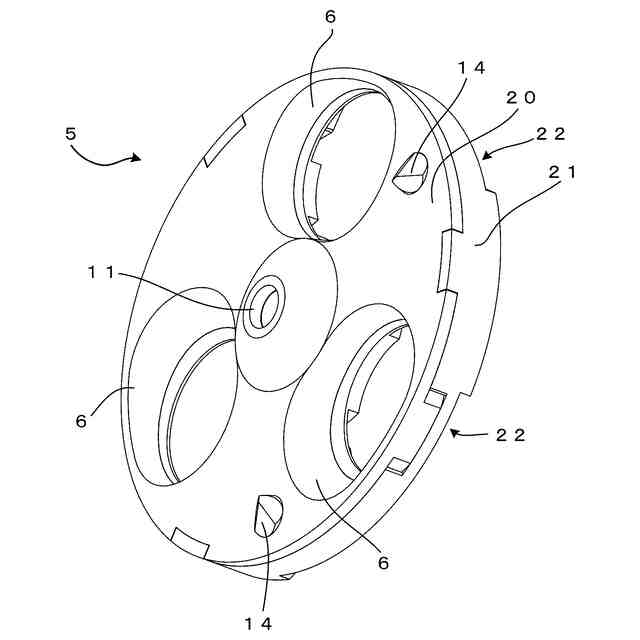

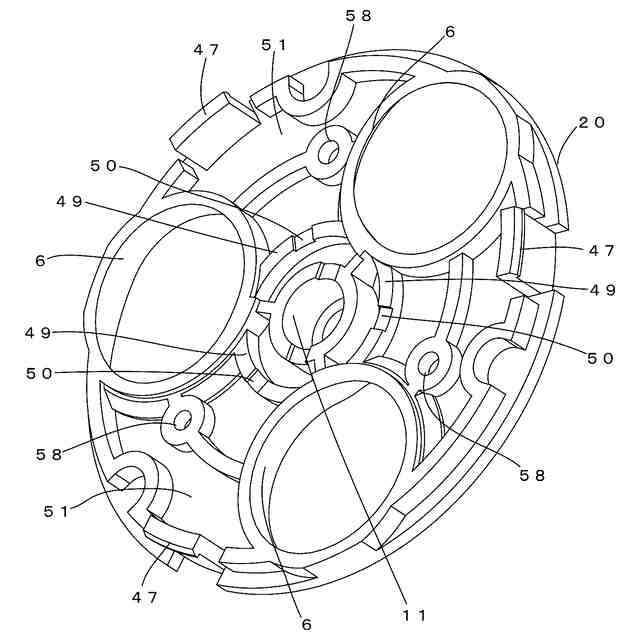

【解決手段】回転体5は、金属回転体と第1樹脂回転体20と第2樹脂回転体21を備える。金属回転体は、第1樹脂回転体20と第2樹脂回転体21とによって間に挟まれて固定される。金属回転体は、各アームの一部が曲げられ、コインを押動する押動片40を備える。金属回転体の押動片40は、ベース上のコインを押動可能に、第2樹脂回転体21に備わる押動片孔23から突出している。第1樹脂回転体20または第2樹脂回転体21は、金属回転体の押動片40が備わる側の反対側の側面に当接する壁部を備える。コインを押動するときの押動片40にかかる力を、金属回転体の側面に当接する壁部で受け、第1樹脂回転体20と第2樹脂回転体21の間に配置された金属回転体の挙動を抑制する。

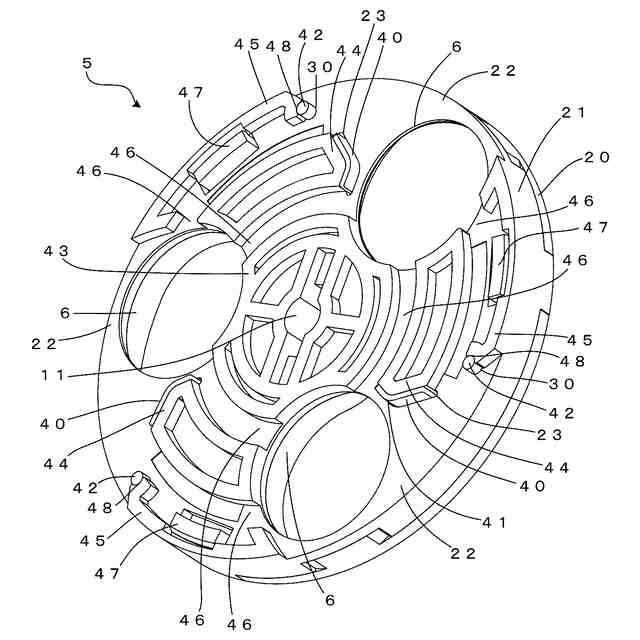

【選択図】図6

特許請求の範囲【請求項１】
コインを格納する容器と、
前記コインを支持するベースと、
前記コインを一枚ずつ保持する複数の分離孔を有し、前記ベースに対向する位置に配置され、樹脂製の第１樹脂回転体と樹脂製の第２樹脂回転体との間に前記コインを押動する金属製の押動片を備える金属回転体が配置された回転体と、
を有し、
前記回転体を回転させることで、前記分離孔に入った前記コインを押動し、前記回転体の外周方向に移動させ、排出するコインホッパにおいて、

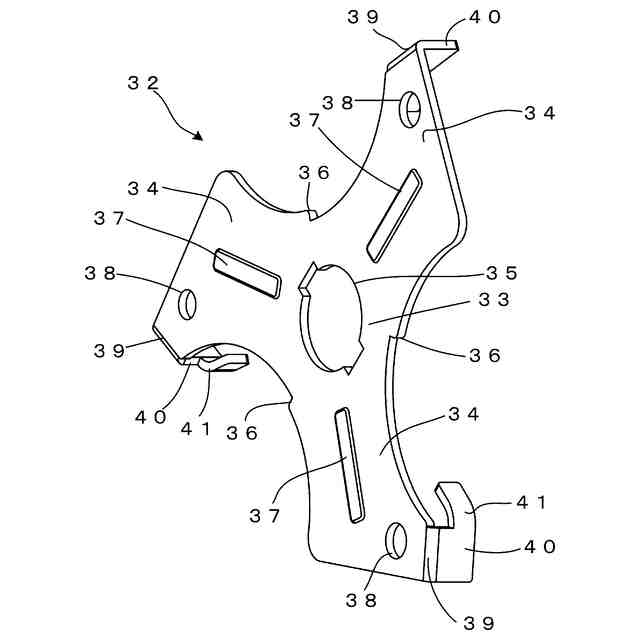

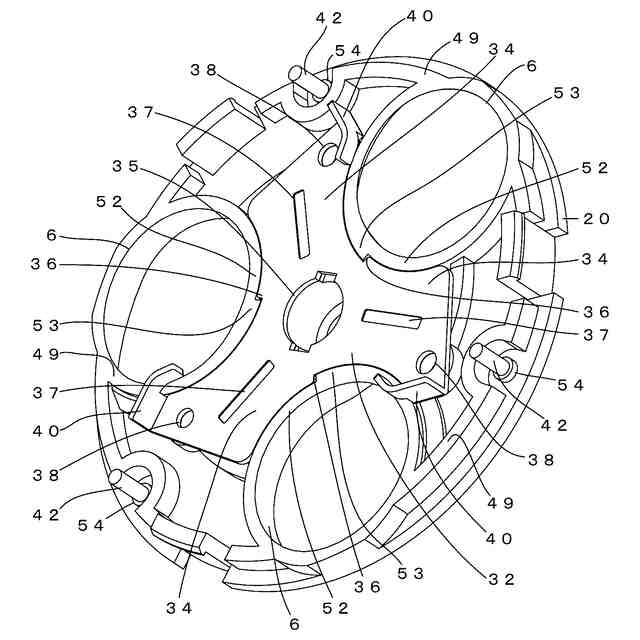

前記押動片は、隣り合う前記分離孔の間に配置された前記金属回転体の回転方向の下流側の端部を折り曲げることで形成され、
前記第１樹脂回転体または前記第２樹脂回転体は、前記金属回転体の側面に当接する壁部を有し、
前記回転体は、前記金属回転体を間に挟み、前記第１樹脂回転体と前記第２樹脂回転体のお互いの係合部を係合させることで、前記第２樹脂回転体から前記押動片を前記ベースの方向に露出する状態であると共に前記押動片の前記回転方向の上流側の前記金属回転体の前記側面が前記壁部に当接する状態で、前記第１樹脂回転体と前記第２樹脂回転体と前記金属回転体とが固定され、
前記分離孔に入っている前記ベースに支持された前記コインを、前記押動片によって押して前記ベースの上を摺動させることを特徴とするコインホッパ。
続きを表示（約 470 文字）【請求項２】
前記第２樹脂回転体は、前記押動片の形状に応じた貫通孔を有し、前記貫通孔に前記押動片が挿通されることを特徴とする請求項１に記載のコインホッパ。
【請求項３】
前記押動片は、前記金属回転体を前記金属回転体の厚み方向に曲げて形成されており、前記コインが当接する面が湾曲していることを特徴とする請求項１または請求項２に記載のコインホッパ。
【請求項４】
前記壁部は、前記分離孔の縁に形成されていることを特徴とする請求項１または請求項２に記載のコインホッパ。
【請求項５】
前記金属回転体は、表面から突出するリブを備えることを特徴とする請求項１または請求項２に記載のコインホッパ。
【請求項６】
請求項１に記載のコインホッパと、
前記コインホッパから排出される前記コインを受けて集めるコイン受部と、を有し、
前記コインホッパは複数台配置され、それぞれの前記コインホッパから排出される前記コインを前記コイン受部が受けとることを特徴とするコイン処理装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、コインを一枚ずつ送り出すコインホッパ、コインホッパに用いる回転体、およびコインホッパを備えるコイン処理装置に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】

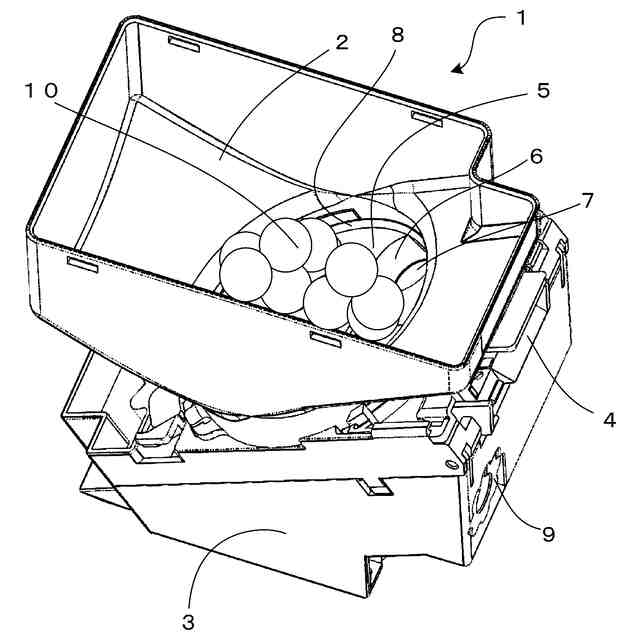

複数枚のコインを格納する容器を備え、容器に格納されているコインを、１枚ずつ排出するコインホッパが知られている。
【０００３】

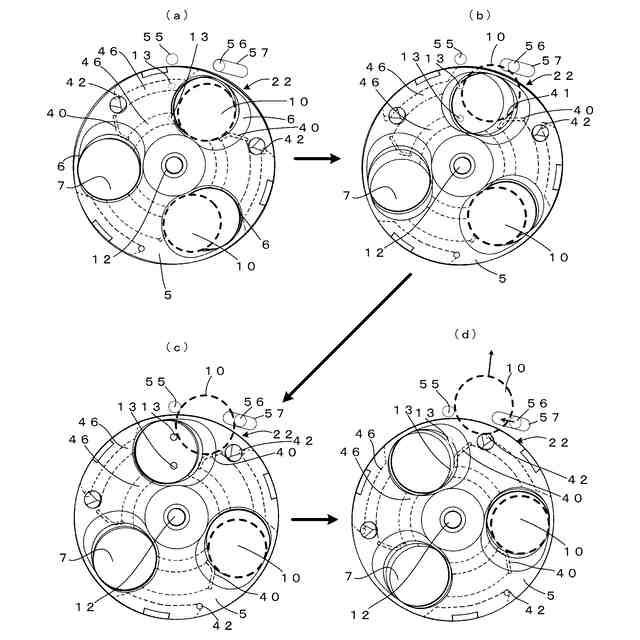

例えば、特開２０２２－４８９８８号公報に記載のコインホッパは、多数のコインを保留する容器と、容器内のコインを１枚ずつ排出する払出手段を備える。容器の底部には、開口が設けられている。払出手段の上面には、その開口に対向して回転体が配置されている。回転体には、コインが入り込む複数の分離孔が設けられている。回転体の分離孔に入ったコインは、回転体の裏面に対向するとともに離隔して配置された平坦なベース上に保持される。また、分離孔の側面には、コインを押動する押動片が設けられている。回転体の回転に伴い、コインは、押動片に押され、ベース上を移動する。ベース上の所定の位置に移動したコインは、払出手段のピンによって移動方向を変えられ、払出口から排出される。また、回転体が回転することにより容器内のコインは、攪拌される。
【０００４】
押動片は、分離孔に入ったコインに当接し、回転体の回転に伴いコインを移動方向に押して搬送する。押動片は、コインとの接触によって生じる摩耗や損傷を低減するため、金属製である。
【０００５】
また、この様なコインホッパを搭載したコイン処理装置が知られている。コイン処理装置は、複数のコインホッパを備え、コインを金種毎にコインホッパに格納し、コインホッパを制御して所望の金額のコインを払出すことができる。例えば、コイン処理装置は、自動釣銭機や両替機などが知られている。自動釣銭機は、投入されたコインを金種毎に格納し、釣銭の額に基づきコインを排出する。
【先行技術文献】
【特許文献】
【０００６】
特開２０２２－４８９８８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
従来の回転体は、金属製の回転体を、樹脂製の２つの回転体の間に挟んで構成されている。押動片は、金属製の回転体の一部を曲げることで形成されている。押動片のコインとの当接面は、平坦である。コインは、当接部に押されると共に、当接面に沿って移動する。コインは、回転体の回転に伴い、徐々に回転体の外周方向に移動する。コインは、押動片の表面をすりながら、徐々に外周方向に移動する。ピンによって回転方向への移動を妨げられたコインを、押動片は外周方向に押すことになる。そのため、押動片のコインにかかる外周方向に働く力の成分が大きい方が望ましい。また、コインとの当接部には強い力が加わるので、回転体は、撓まないような剛性や耐久性が必要である。
【０００８】
コインに当接する回転体の耐久性を向上させると共に、コインをなめらかに移動させることができ、剛性の高い回転体およびその回転体を備えたコインホッパが望まれていた。
【課題を解決するための手段】
【０００９】
本発明のコインホッパは、コインを格納する容器と、前記コインを支持するベースと、前記コインを一枚ずつ保持する複数の分離孔を有し、前記ベースに対向する位置に配置され、樹脂製の第１樹脂回転体と樹脂製の第２樹脂回転体との間に前記コインを押動する金属製の押動片を備える金属回転体が配置された回転体と、を有し、前記回転体を回転させることで、前記分離孔に入った前記コインを押動し、前記回転体の外周方向に移動させ、排出するコインホッパにおいて、前記押動片は、隣り合う前記分離孔の間に配置された前記金属回転体の回転方向の下流側の端部を折り曲げることで形成され、前記第１樹脂回転体または前記第２樹脂回転体は、前記金属回転体の側面に当接する壁部を有し、前記回転体は、前記金属回転体を間に挟み、前記第１樹脂回転体と前記第２樹脂回転体のお互いの係合部を係合させることで、前記第２樹脂回転体から前記押動片を前記ベースの方向に露出する状態であると共に前記押動片の前記回転方向の上流側の前記金属回転体の前記側面が前記壁部に当接する状態で、前記第１樹脂回転体と前記第２樹脂回転体と前記金属回転体とが固定され、前記分離孔に入っている前記ベースに支持された前記コインを、前記押動片によって押して前記ベースの上を摺動させることを特徴とする。
他の態様のコインホッパは、コインを格納する容器と、前記コインを支持するベースと、前記コインを一枚ずつ保持する複数の分離孔を有し、前記ベースに対向する位置に配置され、樹脂製の第１樹脂回転体と樹脂製の第２樹脂回転体との間に前記コインを押動する金属製の押動片を備える金属回転体が配置された回転体と、前記回転体によって保持される前記コインの搬送経路に配置され、搬送される前記コインに当接し、前記コインの移動方向を変える制御突起と、を有し、前記容器に格納されている前記コインを前記分離孔に保持した状態で前記ベースの上を搬送し、前記コインを前記制御突起に当接させ、搬送される前記コインの移動方向を変え、外部に前記コインを排出するコインホッパにおいて、前記金属回転体は、前記回転体の回転中心から放射状に配置されたアーム部と、前記アーム部の表面から突出すると共に前記回転中心と前記アーム部の先端の間であって前記回転体の隣り合う前記分離孔の間に配置される凸部と、前記アーム部の端部を曲げて形成された前記押動片と、を備え、前記第２樹脂回転体は、前記ベースに対向する位置に配置され、前記金属回転体は、前記第１樹脂回転体と前記第２樹脂回転体の間に挟まれ、前記押動片が前記第２樹脂回転体から前記ベースの方向に露出すると共に前記凸部が前記第１樹脂回転体と前記第２樹脂回転体の間に収納されることを特徴とする。
【００１０】
本発明のコイン処理装置は、上述のコインホッパと、前記コインホッパから排出される前記コインを受けて集めるコイン受部と、を有し、前記コインホッパは複数台配置され、それぞれの前記コインホッパから排出される前記コインを前記コイン受部が受けとることを特徴とする。
（【００１１】以降は省略されています）
