公開番号2025033912
公報種別公開特許公報(A)
公開日2025-03-13
出願番号2023139949
出願日2023-08-30
発明の名称エアロゾル捕集装置
出願人三菱重工業株式会社
代理人弁理士法人酒井国際特許事務所
主分類B01D 47/06 20060101AFI20250306BHJP(物理的または化学的方法または装置一般)
要約【課題】エアロゾル捕集装置において、エアロゾル粒子の捕集効率の向上を図る。
【解決手段】エアロゾルを捕集するエアロゾル捕集装置であって、エアロゾルを含む気体を流通させる流通部と、流通部に設けられる絞り部と、流通部における絞り部より気体の流れ方向の上流側に配置されて気体の流れ方向に向けて液滴を噴射する第1液滴噴射部と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
エアロゾルを捕集するエアロゾル捕集装置であって、
エアロゾルを含む気体を流通させる流通部と、
前記流通部に設けられる絞り部と、
前記流通部における前記絞り部より気体の流れ方向の上流側に配置されて気体の流れ方向に向けて液滴を噴射する第１液滴噴射部と、
を備えるエアロゾル捕集装置。
続きを表示（約 1,000 文字）【請求項２】
前記第１液滴噴射部は、前記絞り部における最小流路面積の位置より気体の流れ方向の上流側に配置される、
請求項１に記載のエアロゾル捕集装置。
【請求項３】
前記絞り部および前記第１液滴噴射部は、気体の流れ方向に間隔を空けて複数組設けられる、
請求項１に記載のエアロゾル捕集装置。
【請求項４】
前記絞り部は、前記流通部の中心部に開口部を有する仕切部材を有し、前記第１液滴噴射部は、前記流通部の中心部に配置される、
請求項１に記載のエアロゾル捕集装置。
【請求項５】
前記仕切部材は、前記流通部の内壁面から中心部に向けて突出する曲面断面形状をなし、前記第１液滴噴射部は、前記仕切部材の内面に接触しない噴射角度で液滴を噴射する、
請求項４に記載のエアロゾル捕集装置。
【請求項６】
前記流通部における前記絞り部より気体の流れ方向の下流側で前記第１液滴噴射部より径方向の外側に配置されて気体の流れ方向とは逆方向に向けて液滴を噴射する第２液滴噴射部を有する、
請求項４に記載のエアロゾル捕集装置。
【請求項７】
前記絞り部は、前記流通部の中心部からずれた位置に開口部を形成する仕切部材を有し、前記仕切部材における気体の流れ方向の上流側に配置される液滴貯留部と、前記仕切部材における気体の流れ方向の上流側で前記流通部の内壁面側から前記液滴貯留部および前記開口部に向けて液滴を噴射する第３液滴噴射部とを設ける、
請求項１に記載のエアロゾル捕集装置。
【請求項８】
前記仕切部材における気体の流れ方向の下流側で前記流通部の内壁面側から前記開口部に向けて液滴を噴射する第４液滴噴射部を設ける、
請求項７に記載のエアロゾル捕集装置。
【請求項９】
前記仕切部材と前記液滴貯留部と前記第３液滴噴射部は、気体の流れ方向に間隔を空けて複数組設けられ、前記仕切部材における気体の流れ方向の下流側から気体の流れ方向の下流側の前記開口部に向けて液滴を噴射する第５液滴噴射部が設けられる、
請求項７に記載のエアロゾル捕集装置。
【請求項１０】
前記仕切部材は、気体の流れに貫通する多数の貫通孔が設けられる、
請求項４から請求項９のいずれか一項に記載のエアロゾル捕集装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、エアロゾル捕集装置に関するものである。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
原子力関連施設の廃炉、再処理工場、医療廃棄施設、産業廃棄物等の屋内で有害な廃棄物を解体した際に発生する有害な物質には、微細なエアロゾル粒子となるものがある。エアロゾル粒子は、屋内に飛散する。エアロゾル粒子は、化学プラントや発電プラント等の気体の流体を搬送するプラントでも発生する。エアロゾル粒子を捕集するエアロゾル捕集装置としては、例えば、特許文献１に記載されたものがある。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１８７９２８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１のエアロゾル捕集装置は、エアロゾルを含む気体を流通させる流通部と、流通部の気体の流れが剥離する剥離領域に向けて液滴を噴射する液滴噴射部とを備えるものである。そのため、水滴を含む気体をスプレー噴霧することによりエアロゾル粒子を効率よく捕集することができるが、更なる性能の向上が求められている。
【０００５】
本開示は、上述した課題を解決するものであり、エアロゾル粒子の捕集効率の向上を図るエアロゾル捕集装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記の目的を達成するための本開示のエアロゾル捕集装置は、エアロゾルを捕集するエアロゾル捕集装置であって、エアロゾルを含む気体を流通させる流通部と、前記流通部に設けられる絞り部と、前記流通部における前記絞り部より気体の流れ方向の上流側に配置されて気体の流れ方向に向けて液滴を噴射する第１液滴噴射部と、を備える。
【発明の効果】
【０００７】
本開示のエアロゾル捕集装置によれば、エアロゾル粒子の捕集効率の向上を図ることができる。
【図面の簡単な説明】
【０００８】

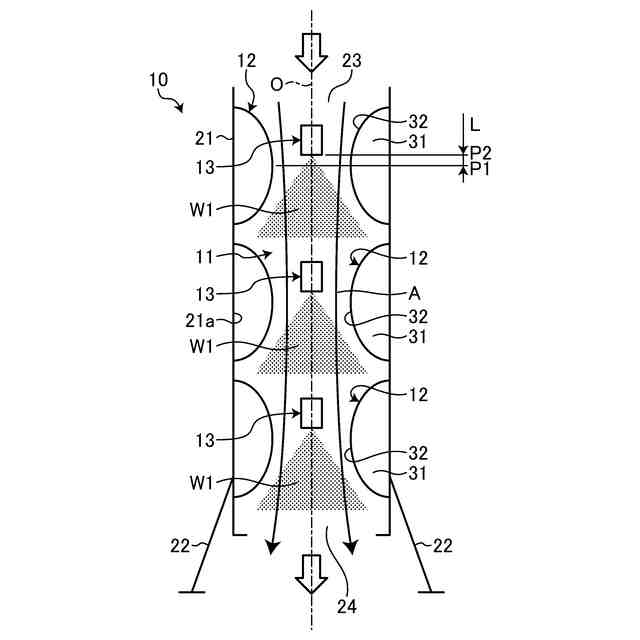

図１は、第１実施形態のエアロゾル捕集装置を表す概略構成図である。
図２は、第２実施形態のエアロゾル捕集装置を表す概略構成図である。
図３は、第３実施形態のエアロゾル捕集装置を表す概略構成図である。

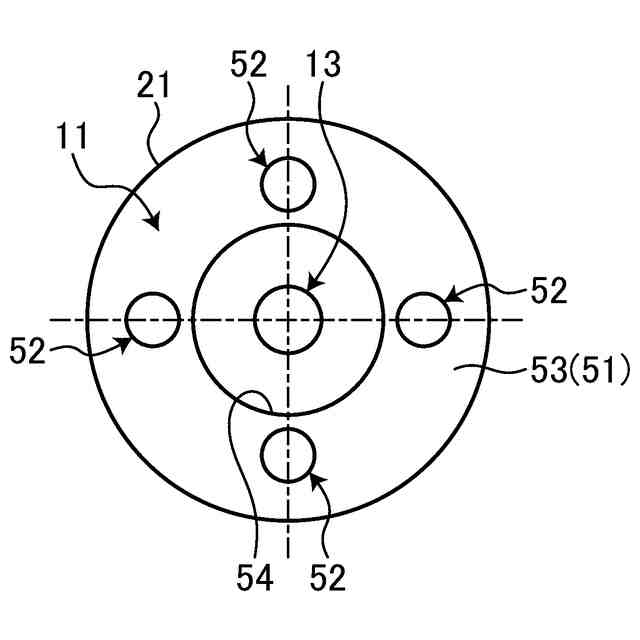

図４は、図３のIV－IV断面概略図である。

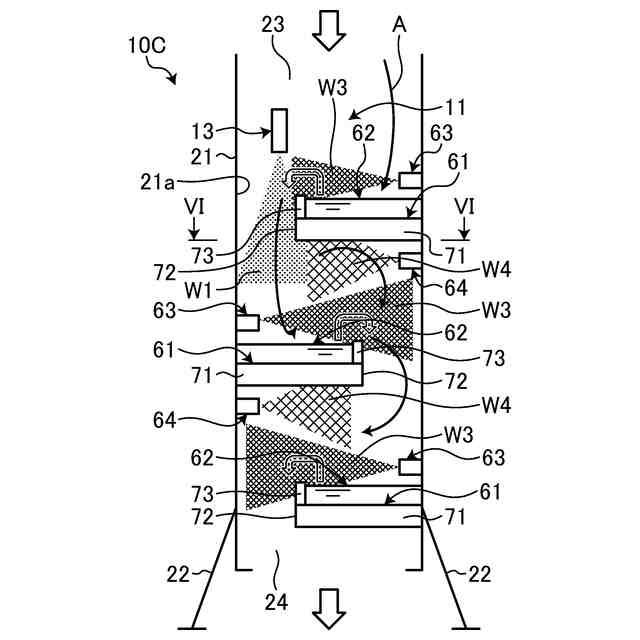

図５は、第４実施形態のエアロゾル捕集装置を表す概略構成図である。

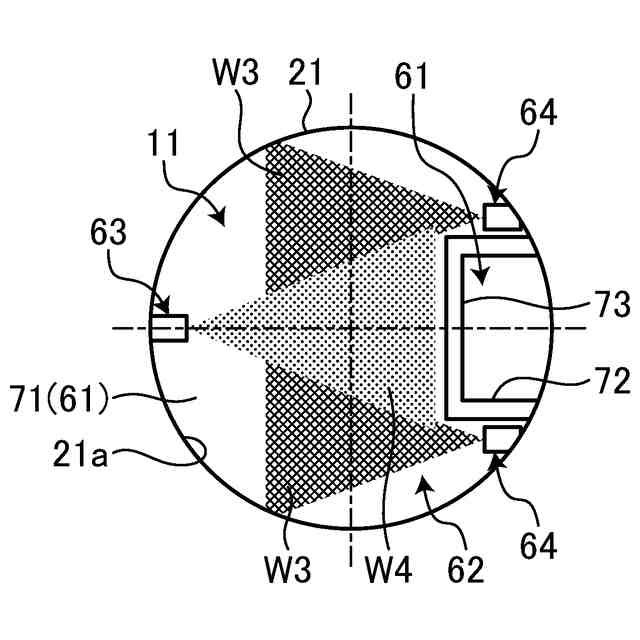

図６は、図５のVI－VI断面概略図である。

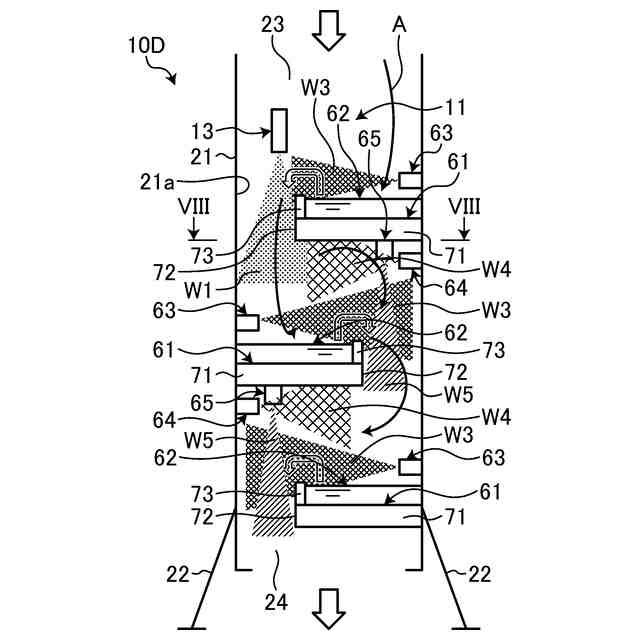

図７は、第５実施形態のエアロゾル捕集装置を表す概略構成図である。

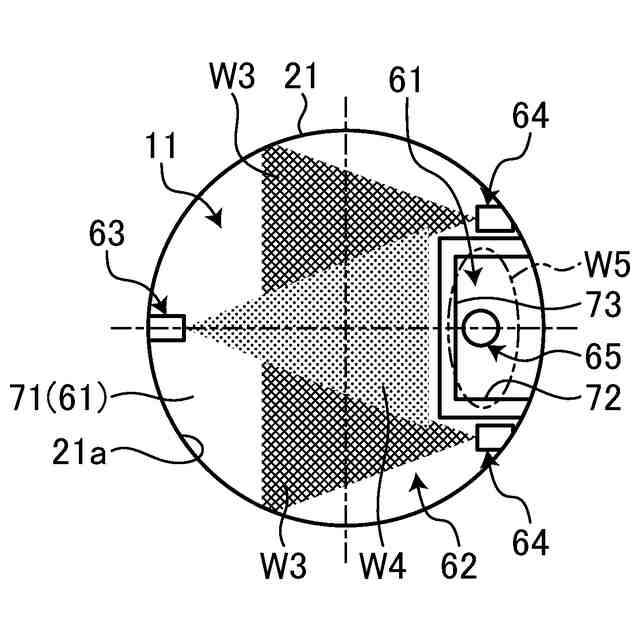

図８は、図７のVIII－VIII断面概略図である。

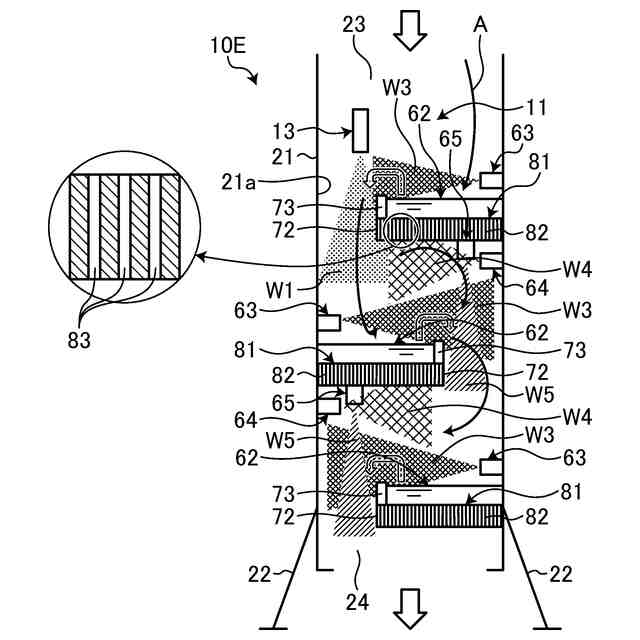

図９は、第６実施形態のエアロゾル捕集装置を表す概略構成図である。
【発明を実施するための形態】
【０００９】
以下に図面を参照して、本開示の好適な実施形態を詳細に説明する。なお、この実施形態により本開示が限定されるものではなく、また、実施形態が複数ある場合には、各実施形態を組み合わせて構成するものも含むものである。また、実施形態における構成要素には、当業者が容易に想定できるもの、実質的に同一のもの、いわゆる均等の範囲のものが含まれる。
【００１０】
［第１実施形態］
＜エアロゾル捕集装置の構成＞
図１は、第１実施形態のエアロゾル捕集装置を表す概略構成図である。
（【００１１】以降は省略されています）
