公開番号2025033774
公報種別公開特許公報(A)
公開日2025-03-13
出願番号2023139735
出願日2023-08-30
発明の名称ワイヤハーネス
出願人株式会社オートネットワーク技術研究所,住友電装株式会社,住友電気工業株式会社
代理人個人,個人
主分類H01R 4/72 20060101AFI20250306BHJP(基本的電気素子)
要約【課題】高温環境下においても高い防水性を確保可能としたワイヤハーネスを提供すること。
【解決手段】ワイヤハーネス11は、第1シールド電線12及び第2シールド電線13,14を備える。ワイヤハーネス11は、第1芯線12a及び第2芯線13a,14aが接続されている芯線接続部16と、芯線接続部16の外周を覆いつつ外側絶縁被覆12d,13d,14dの一部の外周を覆う熱収縮チューブ34とを備えるとともに、熱収縮チューブ34の内側で相溶性を有する樹脂同士が接合されている接合部を備えることにより熱収縮チューブ34の内側への液体の浸入が抑制されている。
【選択図】図1
特許請求の範囲【請求項１】
複数の電線を備えるワイヤハーネスであって、
それぞれの前記電線は、芯線と、前記芯線の外周を覆いつつ前記電線の最外層を構成する外側絶縁被覆と、を有し、
前記ワイヤハーネスは、前記芯線同士が接続されている芯線接続部と、前記芯線接続部の外周を覆いつつ前記外側絶縁被覆の一部の外周を覆う外装部と、を備えるとともに、
前記外装部の内側で相溶性を有する樹脂同士が接合されている接合部を備えることにより前記外装部の内側への液体の浸入が抑制されている、
ワイヤハーネス。
続きを表示（約 640 文字）【請求項２】
前記外側絶縁被覆を構成する樹脂と前記外装部を構成する樹脂とは、互いに相溶性を有する樹脂を含み、前記接合部は、前記外側絶縁被覆の外周面の少なくとも一部と前記外装部とが接合されている第１接合部を含む、
請求項１に記載のワイヤハーネス。
【請求項３】
前記複数の電線のうち隣り合う２つの電線の間に介在されつつ前記外装部の内側に配置されるスペーサ部を備える、
請求項１に記載のワイヤハーネス。
【請求項４】
前記外装部を構成する樹脂と前記スペーサ部を構成する樹脂とは、互いに相溶性を有する樹脂を含み、前記接合部は、前記スペーサ部の一部と前記外装部とが接合されている第２接合部を含む、
請求項３に記載のワイヤハーネス。
【請求項５】
前記外側絶縁被覆を構成する樹脂と前記スペーサ部を構成する樹脂とは、互いに相溶性を有する樹脂を含み、前記接合部は、前記スペーサ部の一部と前記外側絶縁被覆とが接合されている第３接合部を含む、
請求項３に記載のワイヤハーネス。
【請求項６】
前記外装部は、熱収縮チューブである、
請求項１に記載のワイヤハーネス。
【請求項７】
前記電線は、前記芯線の外周を覆う絶縁被覆と、前記絶縁被覆の外周を覆いつつ前記外側絶縁被覆に覆われるシールド部材と、を有するシールド電線である、
請求項１に記載のワイヤハーネス。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ワイヤハーネスに関するものである。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、ワイヤハーネスとしては、複数の電線の芯線同士が接続された接続部を有するものがある（例えば、特許文献１参照）。このワイヤハーネスでは、樹脂材料よりなる防水部によって接続部が覆われるとともに防水部がシート体に覆われることで接続部の防水性が確保されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－３４１８９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、上記のようなワイヤハーネスとしては、より簡易的な構造とすべく、接続部を熱収縮チューブ等の外装部で覆いつつその外装部の内側に設けた接着剤によって防水性を確保することが考えられる。しかしながら、このように接着剤を用いた場合、高温環境下においては、接着剤が外装部の外に溶け出す虞があった。よって、防水性が低下する虞があった。このことは、例えば、ワイヤハーネスの搭載箇所を制限してしまう原因となる。
【０００５】
本開示の目的は、高温環境下においても高い防水性を確保可能としたワイヤハーネスを提供することにある。
【課題を解決するための手段】
【０００６】
本開示のワイヤハーネスは、複数の電線を備えるワイヤハーネスであって、それぞれの前記電線は、芯線と、前記芯線の外周を覆いつつ前記電線の最外層を構成する外側絶縁被覆と、を有し、前記ワイヤハーネスは、前記芯線同士が接続されている芯線接続部と、前記芯線接続部の外周を覆いつつ前記外側絶縁被覆の一部の外周を覆う外装部と、を備えるとともに、前記外装部の内側で相溶性を有する樹脂同士が接合されている接合部を備えることにより前記外装部の内側への液体の浸入が抑制されている。
【発明の効果】
【０００７】
本開示のワイヤハーネスによれば、高温環境下においても高い防水性を確保できる。
【図面の簡単な説明】
【０００８】
図１は、一実施形態におけるワイヤハーネスの断面図である。
図２は、一実施形態におけるワイヤハーネスの一部拡大断面図である。
図３は、一実施形態におけるワイヤハーネスの一部拡大断面図である。
図４は、図３の４－４線に沿った断面図である。
図５は、一実施形態におけるワイヤハーネスの製造過程の一部拡大斜視図である。
図６は、一実施形態におけるワイヤハーネスの製造過程の平面図である。
図７は、一実施形態におけるワイヤハーネスの製造過程の平面図である。
図８は、一実施形態におけるワイヤハーネスの製造過程の平面図である。

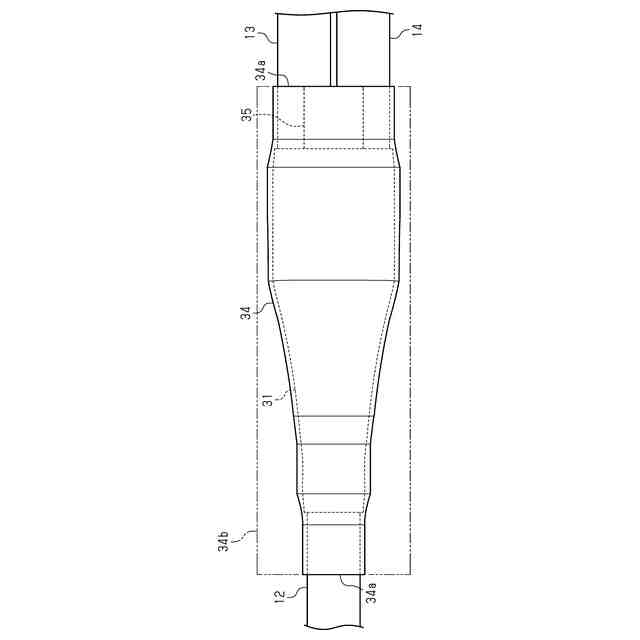

図９は、一実施形態におけるワイヤハーネスの平面図である。
【発明を実施するための形態】
【０００９】
［本開示の実施形態の説明］
最初に本開示の実施態様を列記して説明する。
本開示のワイヤハーネスは、
［１］複数の電線を備えるワイヤハーネスであって、それぞれの前記電線は、芯線と、前記芯線の外周を覆いつつ前記電線の最外層を構成する外側絶縁被覆と、を有し、前記ワイヤハーネスは、前記芯線同士が接続されている芯線接続部と、前記芯線接続部の外周を覆いつつ前記外側絶縁被覆の一部の外周を覆う外装部と、を備えるとともに、前記外装部の内側で相溶性を有する樹脂同士が接合されている接合部を備えることにより前記外装部の内側への液体の浸入が抑制されている。
【００１０】
同構成によれば、外装部の内側で相溶性を有する樹脂同士が接合されている接合部を備えるため、高温環境下においても接合部位が安定する。すなわち、外装部の内側が接着剤で接着されている場合とは異なり、高温環境下で接着剤が溶け出すといったことがない。よって、外装部の内側への液体の浸入が安定して抑制される。よって、高温環境下においても高い防水性を確保できる。
（【００１１】以降は省略されています）
