公開番号2025032845
公報種別公開特許公報(A)
公開日2025-03-12
出願番号2023138335
出願日2023-08-28
発明の名称釣竿
出願人グローブライド株式会社
代理人個人,個人
主分類A01K 87/08 20060101AFI20250305BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】グリップの先端に〆部を設けた釣竿において、〆部の表面にクラックが発生し難い釣竿を提供する。
【解決手段】本発明の釣竿は、元竿杆の基端側の外周面に装着され、グリップ10が設けられたグリップ保持部材12を有する。グリップ保持部材12は、グリップ10に対して軸方向に突出しており、グリップ10の先端縁10aから竿杆表面の先端側に向けて次第に薄肉厚化し、グリップ保持部材12の突出部12aを覆う〆部20を設けたことを特徴とする。
【選択図】図1
特許請求の範囲【請求項１】
元竿杆の基端側の外周面に装着され、グリップが設けられたグリップ保持部材を有する釣竿であって、
前記グリップ保持部材は、前記グリップに対して軸方向に突出しており、
前記グリップの先端縁から竿杆表面の先端側に向けて次第に薄肉厚化し、前記グリップ保持部材の突出する部分を覆う〆部を設けたことを特徴とする釣竿。
続きを表示（約 430 文字）【請求項２】
前記グリップ保持部材の前記グリップに対する軸方向の突出量は、１～７ｍｍの範囲内で形成されていることを特徴とする請求項１に記載の釣竿。
【請求項３】
前記元竿杆の基端側には、縮径部が形成されており、
前記グリップ保持部材は、前記縮径部の先端側端面に当て付けられて元竿杆の表面との間に段差が形成されていることを特徴とする請求項１又は２に記載の釣竿。
【請求項４】
前記段差は、０．３～０．５ｍｍの範囲内で形成されていることを特徴とする請求項３に記載の釣竿。
【請求項５】
前記グリップ保持部材は、前記グリップの内面が軸方向全長に亘って取着される管状体で構成されていることを特徴とする請求項１又は２に記載の釣竿。
【請求項６】
前記グリップ保持部材の前記グリップに対する突出部の表面には、先端側に向けて縮径する傾斜部が設けられていることを特徴とする請求項１又は２に記載の釣竿。

発明の詳細な説明【技術分野】
【０００１】
本発明は、グリップ部分に特徴を備えた釣竿に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、釣竿の基端側には、実釣時に握持されるグリップが取着されている。前記グリップは、様々な構成が知られており、へら鮒釣り使用される釣竿には、例えば、特許文献１に開示されているように、竿杆に取着されるグリップと竿杆表面との段差を無くすように段差解消層が設けられている。このような段差解消層は、〆部とも称されており、上記の特許文献１に開示されている段差解消層は、添付図面の図５（ａ）（ｂ）の符号６０で示すように、竿杆（元竿杆）５０の基端側の外面に取着されたグリップ５１の先端縁５１ａから、竿杆５０の表面に軸方向に所定の長さで設けられている。また、そのような段差解消層６０（以下、〆部６０と称する）は、例えば、樹脂製の塗料を刷毛塗り等によって先端に移行するに従い、薄肉厚化するように設けられている。
【先行技術文献】
【特許文献】
【０００３】
特開２００３－３１０１１１号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記した従来のグリップは、実釣時に曲げ応力が作用した際、〆部６０とグリップ５１の境界部分（図５（ａ）（ｂ）の矢印Ｄで示す部分）に応力が集中し易く、〆部６０の表面にクラックが生じ易いという問題がある。特に、〆部は、肉厚が薄いことから、釣竿が撓んだ際に生じたクラックが広がり易い。また、〆部にクラックが発生すると、〆部が破損する等、外観を損ねてしまう。
【０００５】
本発明は、上記した問題に着目してなされたものであり、グリップの先端に〆部を設けた釣竿において、〆部の表面にクラックが発生し難い釣竿を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記した目的を達成するために、本発明に係る釣竿は、元竿杆の基端側の外周面に装着され、グリップが設けられたグリップ保持部材を有し、前記グリップ保持部材は、前記グリップに対して軸方向に突出しており、前記グリップの先端縁から竿杆表面の先端側に向けて次第に薄肉厚化し、前記グリップ保持部材の突出する部分を覆う〆部を設けたことを特徴とする。
【０００７】
上記した構成の釣竿のグリップは、元竿杆の外周面に装着されるグリップ保持部材に設けられており、前記グリップ保持部材は、前記グリップに対して軸方向に突出している。前記〆部は、前記グリップ保持部材の突出する部分を覆うように設けられるため、曲げ応力が作用した際、その応力は、グリップの先端縁、及び、グリップ保持部材の先端縁で分散され、〆部の表面にクラックが発生し難くなる。また、〆部は、先端側に向けて次第に薄肉厚化するように設けられるため、〆部の外観は綺麗に仕上げられる。
【発明の効果】
【０００８】
本発明によれば、グリップの先端に〆部を設けた釣竿において、〆部の表面にクラックが発生し難い構成の釣竿が得られる。
【図面の簡単な説明】
【０００９】

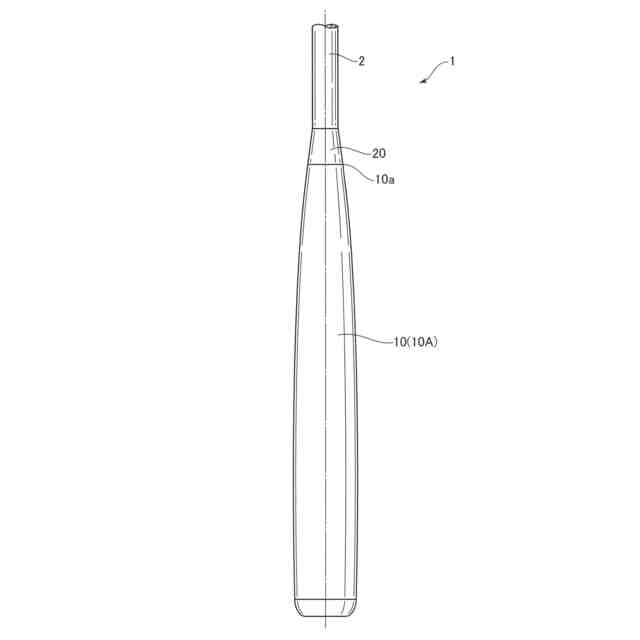

本発明に係る釣竿のグリップ部分の一構成例を示す図。

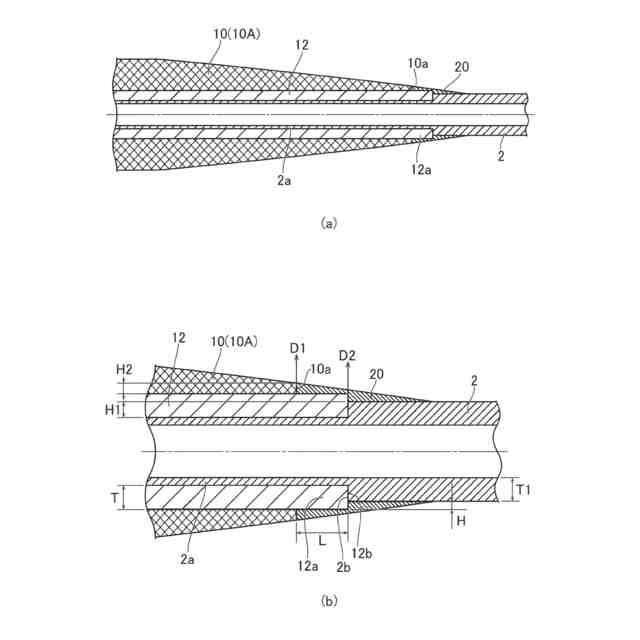

（ａ）は、図１に示すグリップ部分の中央縦断面図、（ｂ）は、図（ａ）の主要部の拡大図。
グリップ部分の第２の実施形態を示す中央縦断面図。
グリップ部分の第３の実施形態を示す中央縦断面図。
（ａ）は、従来のグリップ部分の中央断面図、（ｂ）は、図（ａ）の主要部の拡大図。
【発明を実施するための形態】
【００１０】
以下、図１及び図２を参照して、本発明に係る釣竿の実施形態について説明する。
図１は、釣竿のグリップ部分を示す図であり、図２（ａ）及び（ｂ）は、それぞれ図１に示すグリップ部分の中央縦断面図及び主要部の拡大図である。なお、以下で特定する先端側（先側）とは、釣竿として穂先側を意味しており、図１では上方が先端側となる。
（【００１１】以降は省略されています）
