公開番号2025031058
公報種別公開特許公報(A)
公開日2025-03-07
出願番号2023137024
出願日2023-08-25
発明の名称コンバイン
出願人井関農機株式会社
代理人個人
主分類A01D 67/00 20060101AFI20250228BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】従来構成に比べて、駆動の伝達部分への雨水の進入を抑制すること。
【解決手段】キャビン(12)と刈取装置(13)との間に配置され、エンジン(51)から刈取装置(13)に駆動を伝達する伝達機構(76)に対して、キャビン(12)と刈取装置(13)との間に配置された覆い部(81a)で伝達機構(76)の上方を覆うことで、従来構成に比べて、駆動の伝達部分への雨水の進入を抑制することができる。
【選択図】図5
特許請求の範囲【請求項１】

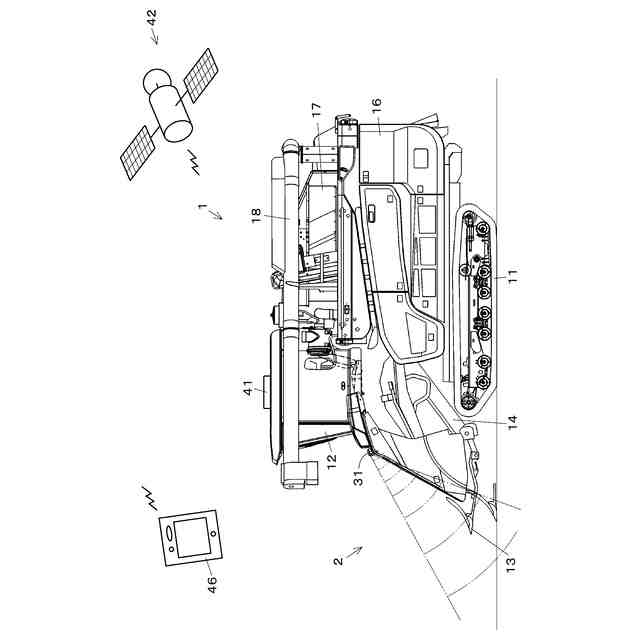

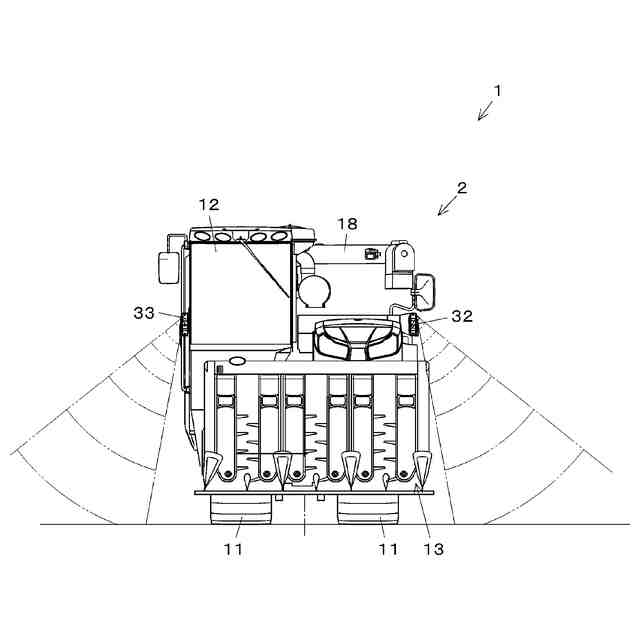

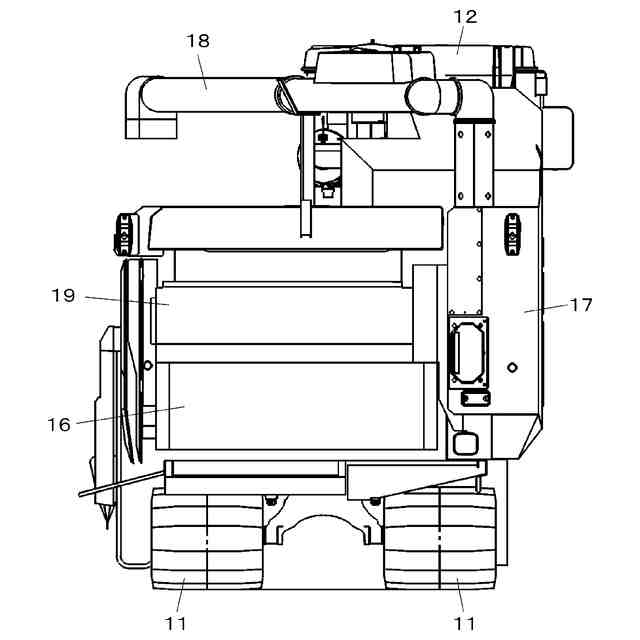

作業者が搭乗するキャビン（１２）を有する車体（２）と、
前記車体（２）の下部に配置され、前記車体（２）を走行させる走行装置（１１）と、
前記キャビン（１２）に隣り合って配置され、穀稈を圃場から刈り取る刈取装置（１３）と、

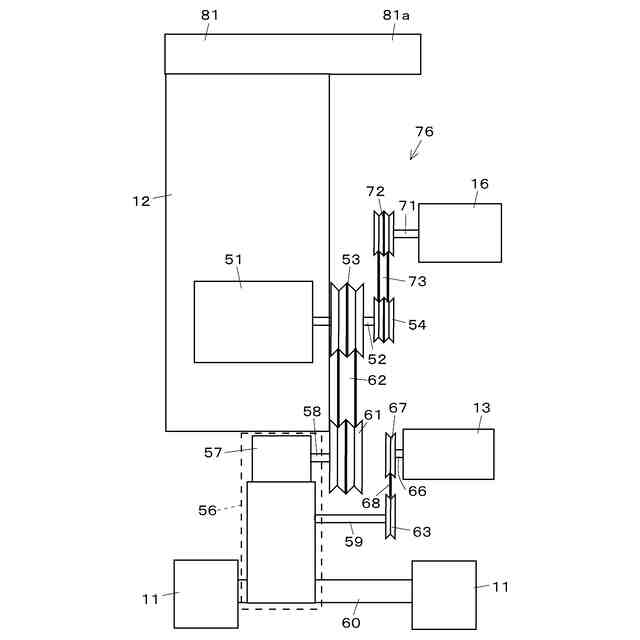

前記キャビン（１２）と前記刈取装置（１３）との間に少なくとも一部が配置され、エンジン（５１）から前記刈取装置（１３）に駆動を伝達する伝達機構（７６）と、

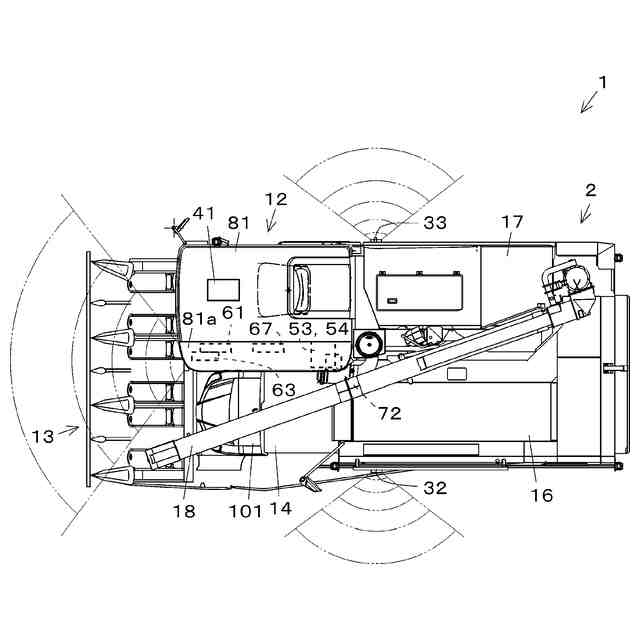

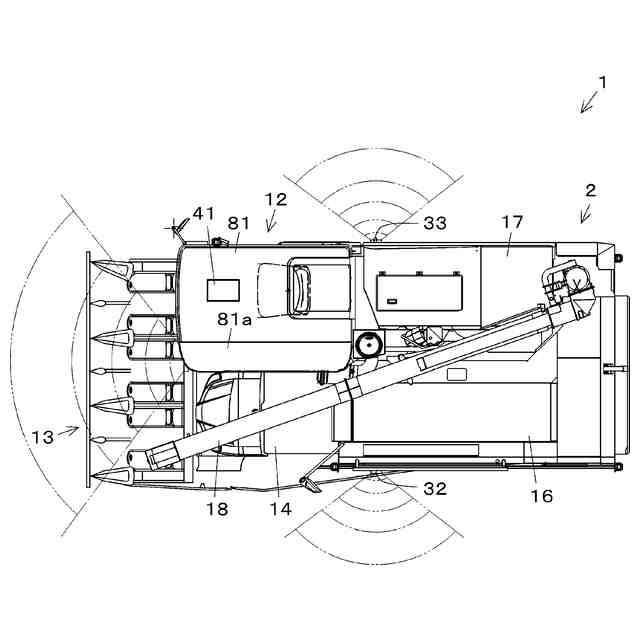

前記キャビン（１２）と前記刈取装置（１３）との間に配置された前記伝達機構（７６）の上方を覆う覆い部（８１ａ）を有し、前記キャビン（１２）の屋根を構成するキャビンルーフ（８１）と、
を備えたことを特徴とするコンバイン（１）。
続きを表示（約 650 文字）【請求項２】

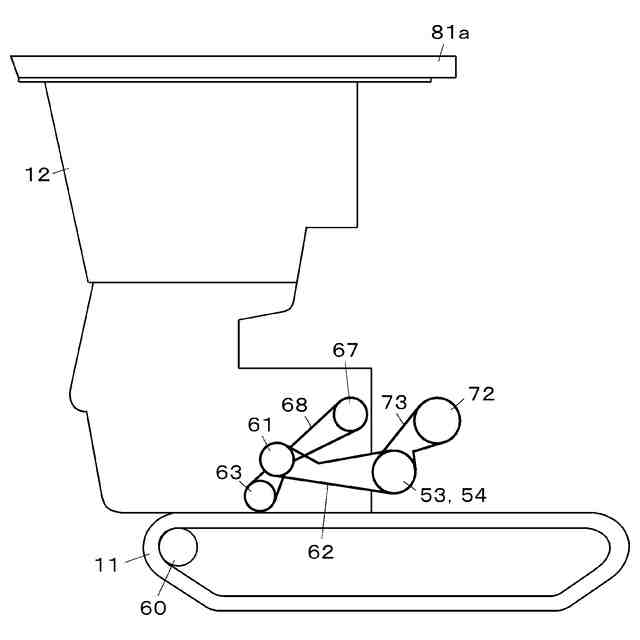

前記エンジン（５１）から前記刈取装置（１３）へ駆動を伝達する第１の伝達部材（５９）と、前記エンジン（５１）から前記走行装置（１１）へ駆動を伝達する第２の伝達部材（６０）とを有する前記伝達機構（７６）と、
前記第１の伝達部材（５９）および前記第２の伝達部材（６０）の上方を覆う前記覆い部（８１ａ）と、
を備えたことを特徴とする請求項１に記載のコンバイン（１）。
【請求項３】
前記刈取装置（１３）で刈り取られた穀稈が脱穀装置（１６）へ引き継がれる部分を覆うカバー（１０１）と、
前記カバー（１０１）に設けられた前照灯（１０２）と、
前記前照灯（１０２）を支持し且つ前記前照灯（１０２）の上下方向の位置を調節可能な支持部材（１０３）と、
を備えたことを特徴とする請求項２に記載のコンバイン（１）。
【請求項４】
直線状に形成された左右方向の中央部（１０６）と、前記カバー（１０１）を取り付ける前側のカバー取付部（１０７）と、前記カバー取付部（１０７）の左右の前端部分を連結する補強部（１０８）と、前記前照灯（１０２）を取り付ける前照灯の取付部（１１２）と、左右方向の両側に設けられ且つ側方に向かうほど後方に傾斜する後退部（１０９）と、を有し、前記前照灯の取付部（１１２）は前記後退部（１０９）と平行する姿勢で配置される前記支持部材（１０３）、
を備えたことを特徴とする請求項３に記載のコンバイン（１）。

発明の詳細な説明【技術分野】
【０００１】
この発明は、圃場から米や麦等の作物を刈り取って脱穀するコンバインに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
米や麦等の作物を刈り取って脱穀するコンバインにおいて、作業車が搭乗するキャビン（８）の屋根部分（ルーフ２０）が、側部ウインド（１７）よりも機体外側に延びており、この延びた部分の下方に作業灯（６４）を設けて、暗い時間帯の作業時に周囲を照らすことで走行精度や作業精度を維持する技術が知られている（特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２００３－２２５０１４号公報（特に、図１７）
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の技術では、延出部の機体外側への突出量は作業灯を設置するのに必要十分なだけ確保されており、左右突出量はできるだけ抑えて、キャビン全体の左右幅のコンパクト化を実現しようとしている。したがって、キャビンルーフの部分が機体の上方を庇のように覆う範囲は狭く抑えられている。
特許文献１に記載の構成では、キャビンの下方にエンジンが配置されることが一般的であり、エンジンから刈取装置や脱穀装置、走行装置に駆動を伝達する伝動軸や伝動軸に装着されるプーリ、プーリに架けられたベルト等が設けられる。キャビンのルーフの突出量が小さい特許文献１に記載の構成では、プーリやベルトの部分に雨水等が入り込みやすい。雨水が進入するとベルトがスリップしたりベルトが脱落する恐れがあり、刈取装置等の各作業装置が一時的に動作不良になったり、機能停止が発生する恐れがある。
【０００５】
本発明は、従来構成に比べて、駆動の伝達部分への雨水の進入を抑制することを技術的課題とする。
【課題を解決するための手段】
【０００６】
本発明の上記課題は次の解決手段により解決される。
請求項１に記載の発明は、作業者が搭乗するキャビン（１２）を有する車体（２）と、前記車体（２）の下部に配置され、前記車体（２）を走行させる走行装置（１１）と、前記キャビン（１２）に隣り合って配置され、穀稈を圃場から刈り取る刈取装置（１３）と、前記キャビン（１２）と前記刈取装置（１３）との間に少なくとも一部が配置され、エンジン（５１）から前記刈取装置（１３）に駆動を伝達する伝達機構（７６）と、前記キャビン（１２）と前記刈取装置（１３）との間に配置された前記伝達機構（７６）の上方を覆う覆い部（８１ａ）を有し、前記キャビン（１２）の屋根を構成するキャビンルーフ（８１）と、を備えたことを特徴とするコンバイン（１）である。
【０００７】
請求項２に記載の発明は、前記エンジン（５１）から前記刈取装置（１３）へ駆動を伝達する第１の伝達部材（５９）と、前記エンジン（５１）から前記走行装置（１１）へ駆動を伝達する第２の伝達部材（６０）とを有する前記伝達機構（７６）と、前記第１の伝達部材（５９）および前記第２の伝達部材（６０）の上方を覆う前記覆い部（８１ａ）と、を備えたことを特徴とする請求項１に記載のコンバイン（１）である。
【０００８】
請求項３に記載の発明は、前記刈取装置（１３）で刈り取られた穀稈が脱穀装置（１６）へ引き継がれる部分を覆うカバー（１０１）と、前記カバー（１０１）に設けられた前照灯（１０２）と、前記前照灯（１０２）を支持し且つ前記前照灯（１０２）の上下方向の位置を調節可能な支持部材（１０３）と、を備えたことを特徴とする請求項２に記載のコンバイン（１）である。
【０００９】
請求項４に記載の発明は、直線状に形成された左右方向の中央部（１０６）と、前記カバー（１０１）を取り付ける前側のカバー取付部（１０７）と、前記カバー取付部（１０７）の左右の前端部分を連結する補強部（１０８）と、前記前照灯（１０２）を取り付ける前照灯の取付部（１１２）と、左右方向の両側に設けられ且つ側方に向かうほど後方に傾斜する後退部（１０９）と、を有し、前記前照灯の取付部（１１２）は前記後退部（１０９）と平行する姿勢で配置される前記支持部材（１０３）、を備えたことを特徴とする請求項３に記載のコンバイン（１）である。
【発明の効果】
【００１０】
請求項１記載の発明によれば、キャビン（１２）と刈取装置（１３）との間に配置された覆い部（８１ａ）で伝達機構（７６）の上方を覆うことで、従来構成に比べて、駆動の伝達部分への雨水の進入を抑制することができる。
（【００１１】以降は省略されています）
