公開番号2025029814
公報種別公開特許公報(A)
公開日2025-03-07
出願番号2023134659
出願日2023-08-22
発明の名称測定治具
出願人積水ハウス株式会社
代理人個人,個人
主分類G01B 5/14 20060101AFI20250228BHJP(測定;試験)
要約【課題】H型鋼の長手方向における長さの測定を容易にする。

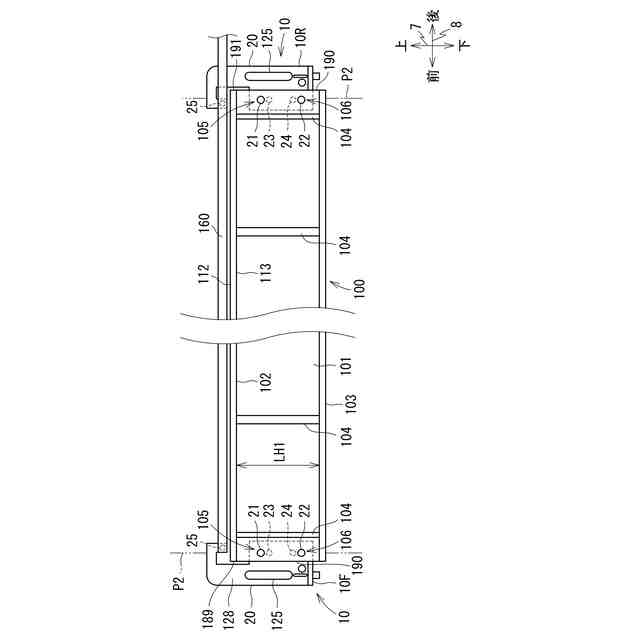

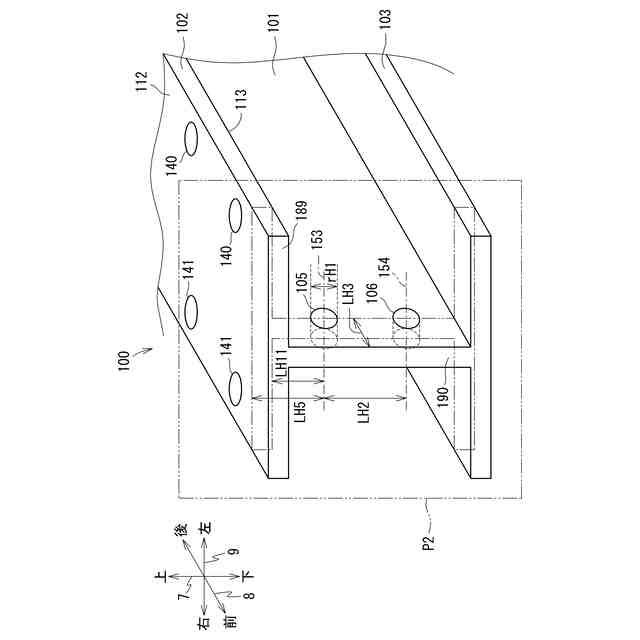

【解決手段】ウェブ101の長手方向の端部において上下方向7に離れて位置する第1円孔105および第2円孔106を有するH型鋼100に取り付けられる測定治具10であって、本体20と、本体20から突出しており、第1円孔105に挿入可能な第1凸部21と、本体20から突出しており、第2円孔106に挿入可能な第2凸部22と、を備える。本体20は、第1円孔105および第2円孔106から上下方向7に離れており、第1円孔105の中心線153および第2円孔106の中心線154を含む第1仮想平面P2に位置する第1基準面124を有する。
【選択図】図1
特許請求の範囲【請求項１】
ウェブの長手方向の端部において上下方向に離れて位置する第１円孔および第２円孔を有するＨ型鋼に取り付けられる測定治具であって、
本体と、
上記本体から突出しており、上記第１円孔に挿入可能な第１凸部と、
上記本体から突出しており、上記第２円孔に挿入可能な第２凸部と、を備え、
上記本体は、上記第１円孔および上記第２円孔から上記上下方向に離れており、上記第１円孔の中心線および上記第２円孔の中心線を含む第１仮想平面に位置する第１基準面を有する測定治具。
続きを表示（約 880 文字）【請求項２】

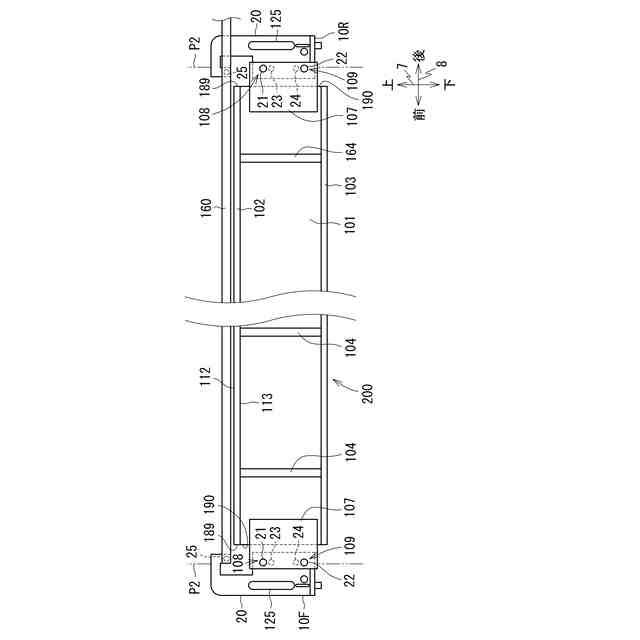

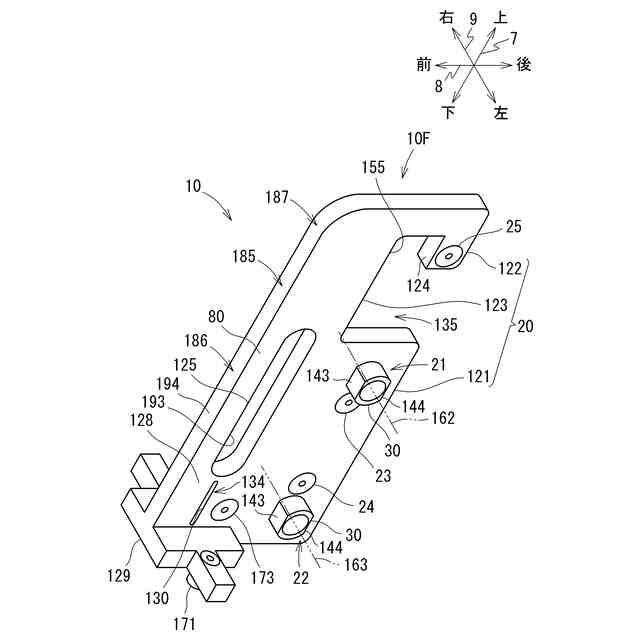

上記本体は、
上記第１凸部および上記第２凸部が位置する第１部と、
上記第１基準面が位置する第２部と、
上記第１部と上記第２部とを接続する第３部と、を有しており、
上記第３部は、上記第１仮想平面と重ならない請求項１に記載の測定治具。
【請求項３】
上記第１部に位置する第１磁石をさらに備える請求項２に記載の測定治具。
【請求項４】
上記第２部に位置する第２磁石をさらに備える請求項２または３に記載の測定治具。
【請求項５】
上記第１凸部は、外周面の一部が面取りされた円柱形状であり、
上記第２凸部は、外周面の一部が面取りされた円柱形状である請求項１または２に記載の測定治具。
【請求項６】
上記本体から上記上下方向へ突出する第３凸部と、上記本体から上記上下方向へ突出する第４凸部と、をさらに有しており、

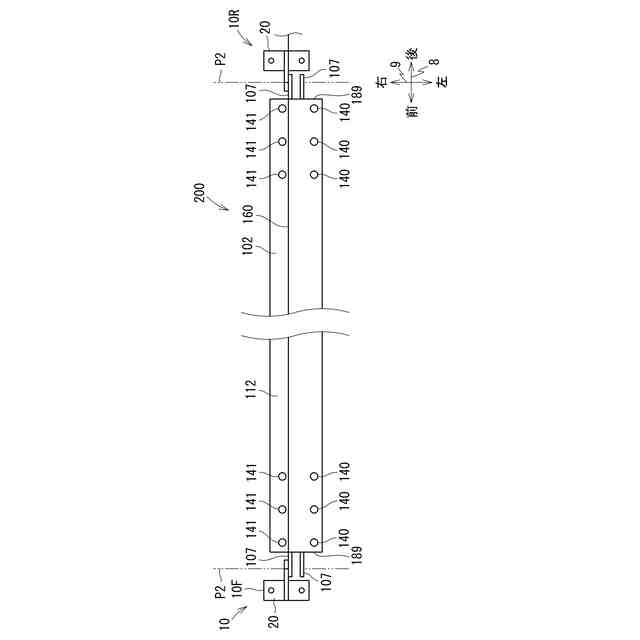

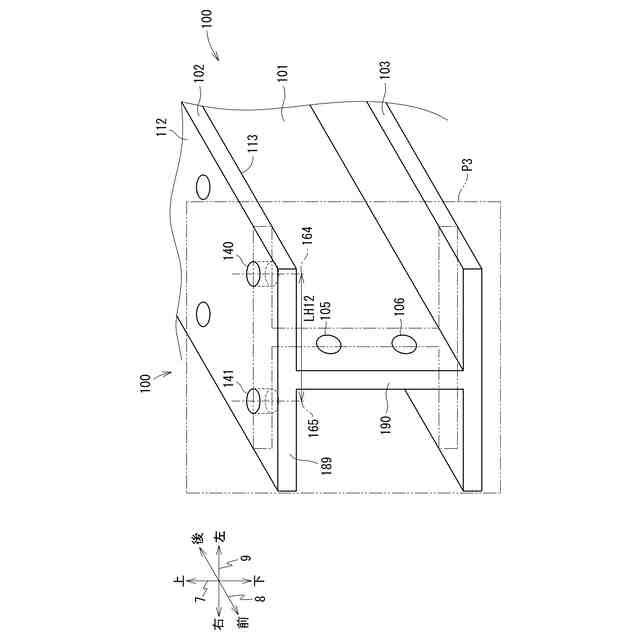

上記第３凸部は、上記Ｈ型鋼のフランジに位置する第３円孔に挿入可能であり、
上記第３凸部は、上記フランジに位置しており上記上下方向と直交する第１方向に上記第３円孔から離れた第４円孔に挿入可能であり、
上記本体は、上記第３円孔および上記第４円孔から上記上下方向に離れており、上記第１円孔の中心線および上記第２円孔の中心線を含む第２仮想平面に位置する第２基準面を有する請求項１に記載の測定治具。
【請求項７】
上記第２基準面は、上記第１基準面と上記上下方向において異なる位置にあり、かつ上記第１基準面と上記上下方向および上記第１方向と直交する第２方向において異なる位置に有る請求項６に記載の測定治具。
【請求項８】
上記本体は、
上記第１凸部および上記第２凸部が位置しており、上記上下方向および上記第１方向に拡がる第１平面と、
上記第３凸部および上記第４凸部が位置しており、上記第１方向および上記第２方向に拡がる第２平面と、を有する請求項７に記載の測定治具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、Ｈ型鋼に位置する円孔間の長さを測定するための測定治具に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１には、一組のボルトの２点間の長さ測定において用いられる原寸測定器具が開示されている。特許文献１に開示された原寸測定器具は、一端が開口して他端が閉口している円筒状に構成される。原寸測定器具の高さは、一組のボルト間に位置する障害物の高さよりも高くなっている。原寸測定器具の一端側は、計測始点および終点に位置するボルトのそれぞれに被せられるとともに、磁力によりボルトの装着位置に磁着される。原寸測定器具の他端面とボルトの中心線との交点には、長穴が位置している。始点および終点に位置する原寸測定装置の長穴間の長さをメジャーによって測定することで、障害物を避けつつ、一組のボルト間の長さが測定できる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１６１３５６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
スチフナなどによって強度を補強されたＨ型鋼が知られている。Ｈ型鋼へのスチフナの取り付けには、例えば、溶接が用いられている。溶接において、Ｈ型鋼が加熱されるとＨ型鋼が熱膨張する。溶接後に、Ｈ型鋼の熱膨張部分は収縮する。熱膨張および収縮によって、Ｈ型鋼には公差を超える溶接歪みが発生するおそれがある。溶接歪みを評価するために、Ｈ型鋼の長手方向の円孔間の長さが測定される。Ｈ型鋼のウェブに円孔が位置すると、スチフナにより、円孔間の長さを直線的に測定することが難しい。また、比較的長いＨ型鋼では、Ｈ型鋼の両端それぞれに作業員が位置する必要がある。
【０００５】
本発明は、上記問題に鑑みてなされたものであり、Ｈ型鋼の長手方向における長さの測定を容易にする測定治具を提供することを目的とする。
【課題を解決するための手段】
【０００６】
（１）請求項１に係る測定治具は、ウェブの長手方向の端部において上下方向に離れて位置する第１円孔および第２円孔を有するＨ型鋼に取り付けられる測定治具であって、本体と、上記本体から突出しており、上記第１円孔に挿入可能な第１凸部と、上記本体から突出しており、上記第２円孔に挿入可能な第２凸部と、を備え、上記本体は、上記第１円孔および上記第２円孔から上記上下方向に離れており、上記第１円孔の中心線および上記第２円孔の中心線を含む第１仮想平面に位置する第１基準面を有する測定治具である。
【０００７】
第１凸部が第１円孔に挿入され、第２凸部が第２円孔に挿入されることにより、本体が第１円孔の中心線周りに回転することや第２円孔の中心線周りに回転することがない。この状態において、第１基準面は、第１円孔および第２円孔から上下方向に離れており、かつ第１円孔の中心線および第２円孔の中心線を含む第１仮想平面に位置するので、第１基準面により第１円孔の中心線および第２円孔の中心線の位置が定まる。
【０００８】
（２）請求項２に係る測定治具は、上記本体は、上記第１凸部および上記第２凸部が位置する第１部と、上記第１基準面が位置する第２部と、上記第１部と上記第２部とを接続する第３部と、を有しており、上記第３部は、上記第１仮想平面と重ならない請求項１に記載の測定治具である。
【０００９】
上記構成によれば、第１凸部が第１円孔に挿入され、第２凸部が第２円孔に挿入された挿入状態で、第３部がＨ型鋼の第１仮想平面に位置する部分と干渉しない。これにより、挿入状態において、基準面をＨ型鋼より上方または下方に位置し得る。
【００１０】
（３）請求項３に係る測定治具は、上記第１部に位置する第１磁石をさらに備える請求項２に記載の測定治具である。
（【００１１】以降は省略されています）
