公開番号2025028633
公報種別公開特許公報(A)
公開日2025-03-03
出願番号2023133561
出願日2023-08-18
発明の名称オゾンインジケータおよびCT値を推定する方法
出願人株式会社タムラテコ,学校法人近畿大学
代理人安田岡本弁理士法人
主分類G01N 21/78 20060101AFI20250221BHJP(測定;試験)
要約【課題】オゾンガスによる殺菌、有害物の分解、脱臭等において、処理の途中のCT値および処理終了のCT値を推定できるオゾンインジケータを提供する。

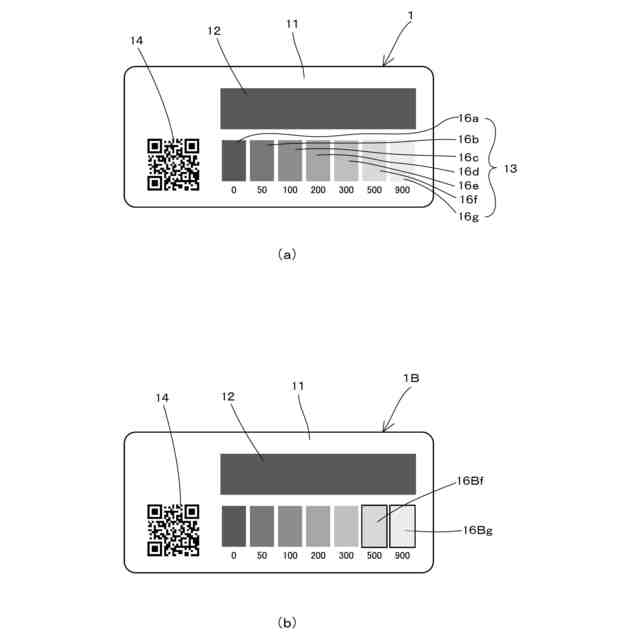

【解決手段】オゾンインジケータ1は、シート状の基材11と、基材の表面に重なりを避けて形成された感応部12および比較部13と、を有する。感応部は、オゾンガスの暴露によりその色調が変化する色素を含んで形成される。比較部は、感応部に対するオゾンガス暴露過程における互いに異なる複数のCT値に達したときの当該CT値における感応部の色調が印刷で再現されて互いに重ならない複数のCT指標16a,・・・,16gで構成される。
【選択図】図1
特許請求の範囲【請求項１】
シート状の基材と、
前記基材の表面に重なりを避けて形成された感応部および比較部と、
を有し、
前記感応部は、オゾンガスの暴露によりその色調が変化する色素を含んで形成され、
前記比較部は、前記感応部に対するオゾンガス暴露過程における互いに異なる複数のＣＴ値に達したときの当該ＣＴ値における前記感応部の色調が印刷で再現されて互いに重ならない複数のＣＴ指標で構成された
ことを特徴とするオゾンインジケータ。
続きを表示（約 1,900 文字）【請求項２】
複数の前記ＣＴ指標のそれぞれの近傍に、当該ＣＴ指標に対応する前記ＣＴ値が数値で記載された
請求項１に記載のオゾンインジケータ。
【請求項３】
シート状の基材と、
前記基材の表面に重なりを避けて形成された感応部、比較部およびＱＲコード（登録商標）と、
を有し、
前記感応部は、オゾンガスの暴露によりその色調が変化する色素を含んで形成され、
前記比較部は、オゾンガス暴露過程における互いに異なる複数のＣＴ値に達したときの当該ＣＴ値における前記感応部の色調が印刷で再現されて互いに重ならない複数のＣＴ指標で構成され、
ＱＲコード（登録商標）は、前記感応部がオゾンガス暴露されたとき変化したその色調と前記複数のＣＴ指標の色調とからＣＴ値を算出するための情報が記録されている
ことを特徴とするオゾンインジケータ。
【請求項４】
前記ＱＲコード（登録商標）に記録された情報は、
オゾンガス暴露により変化した前記感応部の色調に対応するＣＴ値を算出可能なアプリケーションの起動、ならびに感応部および比較部に関するものである、
請求項３に記載のオゾンインジケータ。
【請求項５】
前記ＱＲコード（登録商標）に記録された情報は、
前記複数のＣＴ指標に対応するＣＴ値である
請求項３に記載のオゾンインジケータ。
【請求項６】
色調が変化する前記色素は、

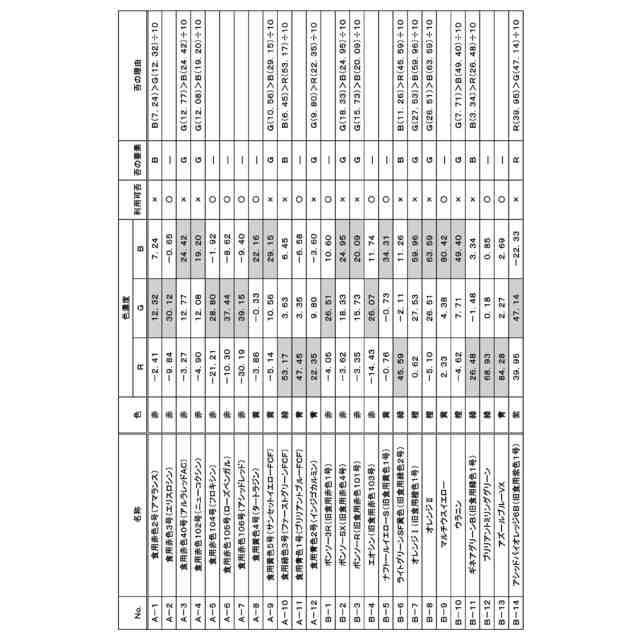

ブロモフェノールブルー、クマシーブリリアントブルーおよび食用色素のいずれかである
請求項１ないし請求項５のいずれか１項に記載のオゾンインジケータ。
【請求項７】
請求項１または請求項２に記載されたオゾンインジケータを、演算装置のデジタルカメラで読み取り、
前記オゾンインジケータにおける前記感応部および前記複数のＣＴ指標を前記デジタルカメラで画像データ化し、
前記画像データにおける前記感応部および前記複数のＣＴ指標を領域抽出し、
前記感応部および前記複数のＣＴ指標それぞれの色調を２５６階調の明度データとして求め、
前記ＣＴ指標の数値として前記演算装置に記憶された複数の数値の昇順と前記明度データの降順とを対応させ、
前記感応部の明度データより大きくおよび小さく且つこの明度データに直近の２つのＣ
Ｔ指標の明度データおよびこれらに対応する２つのＣＴ指標の数値の組み合わせを抽出し、
抽出した前記明度データとこれらに対応する前記ＣＴ指標の数値とから補間法により前記感応部の明度データに対応するＣＴ値としての数値を求める
ことを特徴とするＣＴ値の推定方法。
【請求項８】
請求項３ないし請求項５のいずれか１項に記載されたオゾンインジケータにおける前記ＱＲコード（登録商標）を、演算装置のデジタルカメラで読み取り、
前記オゾンインジケータにおける前記感応部および前記複数のＣＴ指標を前記デジタルカメラで画像データ化し、
前記ＱＲコード（登録商標）からの読み取り情報に基づいて前記画像データにおける前記感応部および前記複数のＣＴ指標を領域抽出し、
前記感応部および前記複数のＣＴ指標それぞれの色調を２５６階調の明度データとして求め、
前記ＱＲコード（登録商標）に前記ＣＴ指標の数値として記憶された複数の数値の昇順と前記明度データの降順とを対応させ、
前記感応部の明度データより大きくおよび小さく且つこの明度データに直近の２つのＣＴ指標の明度データおよびこれらに対応する２つのＣＴ指標の数値の組み合わせを抽出し、
抽出した前記明度データとこれらに対応する前記ＣＴ指標の数値とから補間法により前記感応部の明度データに対応するＣＴ値としての数値を求める
ことを特徴とするＣＴ値の推定方法。
【請求項９】
前記補間法に用いられる明度データとして、前記感応部におけるＲＧＢ各明度データの中で最も大きな値の色要素におけるもの、または前記ＲＧＢ各明度データをグレースケール化したものを採用する
請求項７に記載のＣＴ値の推定方法。
【請求項１０】
前記補間法に用いられる明度データとして、前記感応部におけるＲＧＢ各明度データの中で最も大きな値の色要素におけるもの、または前記ＲＧＢ各明度データをグレースケール化したものを採用する
請求項８に記載のＣＴ値の推定方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、オゾンガスによる殺菌、有害物分解および脱色等の処理において簡便に処理の終了を確認するためのインジケータに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
例えば、２１世紀に入ってから重症急性呼吸器症候群（ＳｅｖｅｒｅＡｃｕｔｅＲｅｓｐｉｒａｔｏｒｙＳｙｎｄｒｏｍｅ：ＳＡＲＳ）、および高病原性鳥インフルエンザウイルス等の細菌等に起因する感染症の流行が発生し、また鳥インフルエンザについては短い間隔で頻繁にその発生が報道されている。さらに最近は毎年数か月ごとに新型コロナウイルス（ＣＯＶＩＤ－１９）の感染のピークが繰り返され、我が国においては未だ流行の終息には至っていない。
【０００３】
このような感染症の検査および治療等に使用した機器および器具等はその病原体に汚染された可能性が高い。そのため機器または器具等を再利用または医療廃棄物として処分するいずれの場合にも殺菌処理が必要である。また、内科医院等、病院等での待合室、治療室も同様に病原体に汚染されている可能性があり、これらについても常時または定期的に殺菌処理を行うのが好ましい。
【０００４】
ところで、オゾンガスに殺菌作用があること、ならびに治療用機器、医療器具等および、待合室、治療室等の殺菌にオゾンガスが利用できることは広く知られており、オゾンガスは、新型コロナウイルスに対してもその活性を減弱させることが報告されている（非特許文献１）。このようなオゾンガスを用いる例えば病原体の殺菌処理等の進捗の管理は、オゾンガスの濃度（ｐｐｍ）と接触時間（分）との積であるＣＴ値で行われるのが通常であり、このようなＣＴ値の管理は、オゾン濃度計を含む専用のＣＴ値管理装置で行う必要がある。一方、オゾンガスによる殺菌処理等において、このようなＣＴ値管理装置を用いないでその進捗の管理を行い得る可能性を有するオゾンインジケータが提案されている（特許文献１）。
【先行技術文献】
【特許文献】
【０００５】
特開２０２２－１２２５９７号公報
【非特許文献】
【０００６】
（世界初）オゾンによる新型コロナウイルス不活性化を確認、令和年２月１４日、公立大学法人奈良県立医科大学、一般社団法人ＭＢＴコンソーシアム（インターネット、ＵＲＬ：http://www.naramed-u.ac.jp/university/kenkyu-sangakukan/oshirase/r2nendo/documents/press_2.pdf）
【発明の概要】
【発明が解決しようとする課題】
【０００７】
特許文献１に記載のオゾンインジケータは、オゾンガスによる例えば殺菌環境に配され、「殺菌処理後に処理が意図通り適切になされたか否かを目視により簡便に評価」可能に形成されている。特許文献１に記載のオゾンインジケータは、殺菌処理等を行う空間が広くオゾンガスを処理空間全体に均等に行き渡らせることが容易ではない場合、オゾンガスが達しにくく滞留が懸念される複数個所にオゾン濃度計（＋ＣＴ算出機）の代わりに配置して、滞留懸念場所においても（終了ＣＴ値以上となり）意図通り殺菌等が完了したか否かを判断するのに適する。
【０００８】
したがって、特許文献１に記載のオゾンインジケータは、オゾンガスによる処理の途中または終了時のＣＴ値そのものを推定可能とはなっていない。
【０００９】
本発明は、上述の問題に鑑みてなされたもので、オゾンガスによる殺菌、有害物の分解または脱臭等において、処理途中または処理終了時のＣＴ値を推定できるオゾンインジケータおよびオゾンインジケータからＣＴ値を推定する方法を提供することを目的とする。
【課題を解決するための手段】
【００１０】
本発明に係るオゾンインジケータは、シート状の基材と、基材の表面に重なりを避けて形成された感応部および比較部と、を有する。感応部は、オゾンガスの暴露によりその色調が変化する色素を含んで形成される。比較部は、感応部に対するオゾンガス暴露過程における互いに異なる複数のＣＴ値に達したときの当該ＣＴ値における感応部の色調が印刷で再現されて互いに重ならない複数のＣＴ指標で構成される。基材を規定する「シート状」とは厚みに比べて表面積が大きなものをいい、可撓性を有さない材料をも含む意である。「色調」とは「明度と彩度との関係による色の感覚的な見え方」をいい、「明度」とは「色の明るさの度合い」を、「彩度」とは「色の鮮やかさの度合い」をいう。

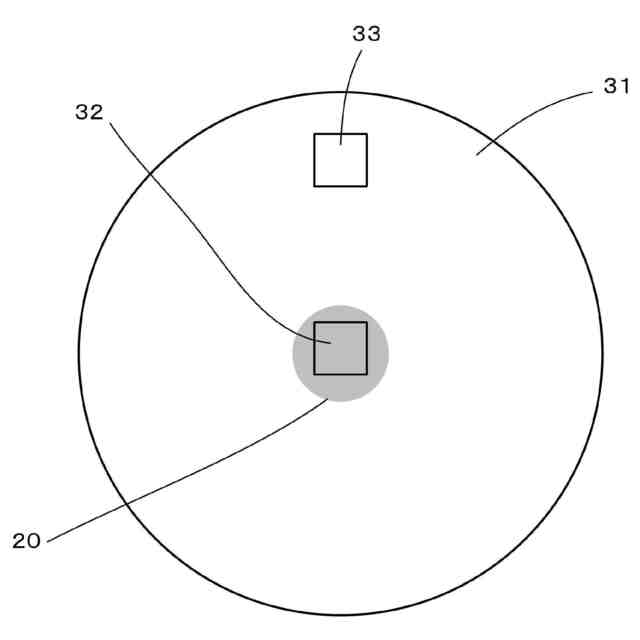

（【００１１】以降は省略されています）
