公開番号2025025429
公報種別公開特許公報(A)
公開日2025-02-21
出願番号2023130174
出願日2023-08-09
発明の名称合成システム
出願人株式会社島津製作所,学校法人早稲田大学
代理人個人,個人,個人
主分類B01J 19/00 20060101AFI20250214BHJP(物理的または化学的方法または装置一般)
要約【課題】フロー合成における作業者の負担を低減することが可能な合成システムを提供する。
【解決手段】合成システム100は、流路部101～流路部103および切替部40を備える。流路部101は、液体原料を収容可能な容器10に接続される。流路部102は、液体原料を収容可能な容器20に接続される。流路部103は、容器10と容器20とを接続する。流路部103には、液体原料から反応物を生成する合成反応装置60が接続される。切替部40は、ガス供給部30により供給されるガスを流路部101に導く流路状態と、ガス供給部30により供給されるガスを流路部102に導く流路状態とに切り替え可能である。
【選択図】図1
特許請求の範囲【請求項１】
液体原料を収容可能な第１の容器に接続される第１の流路部と、
液体原料を収容可能な第２の容器に接続される第２の流路部と、
前記第１の容器と前記第２の容器とを接続し、液体原料から反応物を生成する合成反応装置が接続される第３の流路部と、
ガス供給部により供給されるガスを前記第１の流路部に導く流路状態と前記ガス供給部により供給されるガスを前記第２の流路部に導く流路状態とに切り替え可能な切替部とを備える、合成システム。
続きを表示（約 220 文字）【請求項２】
所定の切替条件が満たされた場合に、前記切替部の流路状態を切り替える制御部をさらに備える、請求項１記載の合成システム。
【請求項３】
前記切替条件は、前記第１の容器または前記第２の容器内の液量が所定値以下になることである、請求項２記載の合成システム。
【請求項４】
前記切替条件は、前記第１の容器または前記第２の容器内の液量が所定値以上になることである、請求項２記載の合成システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、合成システムに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
重合等の合成により、原料から薬品、食品または化学物質等の反応物が生成される（例えば、特許文献１参照）。近年、原料から反応物を生成する合成手法として、フロー合成が行われている。
【先行技術文献】
【特許文献】
【０００３】
特許６７３３９８５号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
フロー合成を行う合成システムにおいては、２つの容器の間に光重合反応装置を配置することが考えられる。作業者は、不活性ガスの供給装置を一方の容器に接続する。この場合、一方の容器に不活性ガスが供給され、当該容器に収容された原料が光重合反応装置を通過して他方の容器に圧送される。光重合反応装置においては、光が一定時間原料に照射されることにより、原料の一部から反応物が生成される。したがって、他方の容器には、反応物と未反応の原料との混合物が収容される。
【０００５】
その後、作業者は、不活性ガスの供給装置を他方の容器に接続する。この場合、他方の容器に不活性ガスが供給され、当該容器に収容された原料が光重合反応装置を通過して、一方の容器に圧送される。これにより、一方の容器には、反応物と残り未反応の原料との混合物が収容される。この動作が繰り返されることにより、十分な量の反応物が生成される。
【０００６】
しかしながら、上記の反応物生成の工程においては、数十回もの原料への光照射を繰り返す必要があるため、作業者の負担が大きい。そのため、作業者の負担を低減可能な合成システムを開発することが望まれる。
【０００７】
本発明の目的は、作業者の負担を低減することが可能な合成システムを提供することである。
【課題を解決するための手段】
【０００８】
本発明の一態様は、液体原料を収容可能な第１の容器に接続される第１の流路部と、液体原料を収容可能な第２の容器に接続される第２の流路部と、前記第１の容器と前記第２の容器とを接続し、液体原料から反応物を生成する合成反応装置が接続される第３の流路部と、ガス供給部により供給されるガスを前記第１の流路部に導く流路状態と前記ガス供給部により供給されるガスを前記第２の流路部に導く流路状態とに切り替え可能な切替部とを備える、合成システムに関する。
【発明の効果】
【０００９】
本発明によれば、フロー合成における作業者の負担を低減することができる。
【図面の簡単な説明】
【００１０】

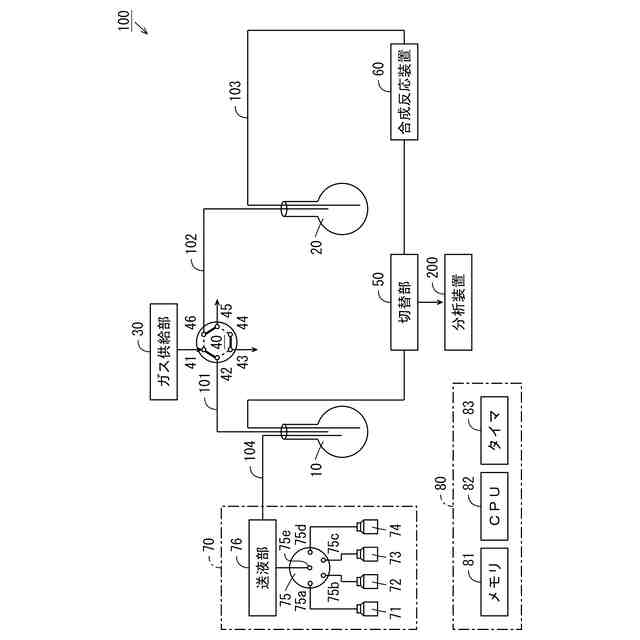

本発明の一実施の形態に係る合成システムの構成を示す図である。

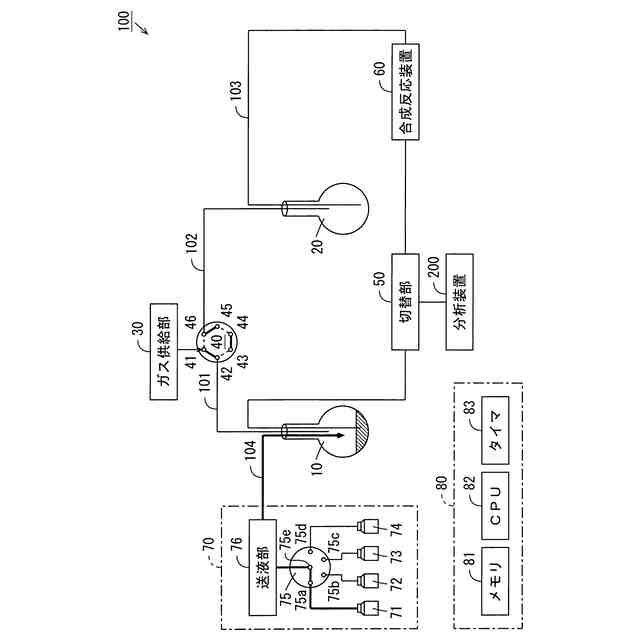

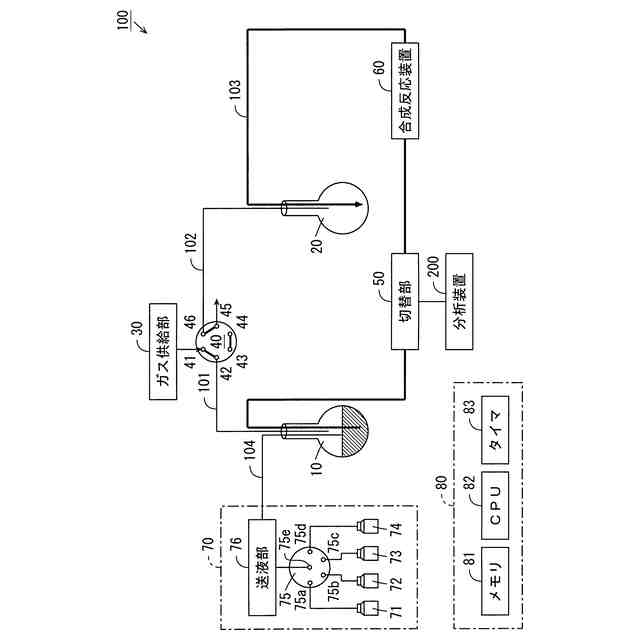

合成システムの動作を説明するための図である。

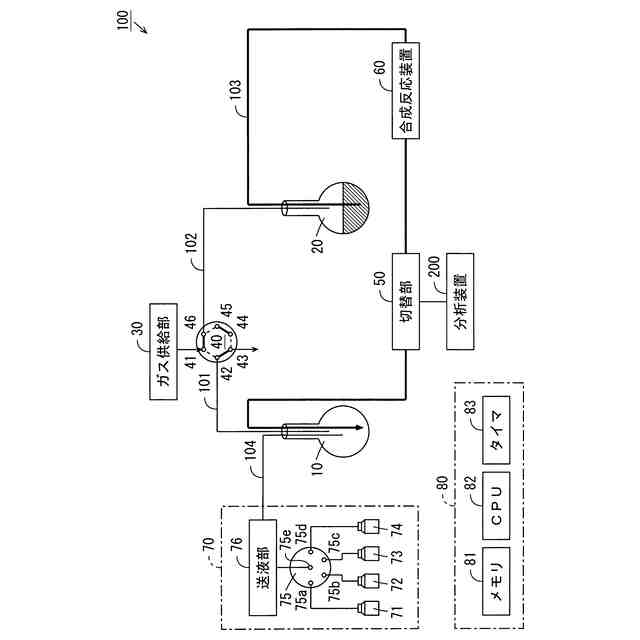

合成システムの動作を説明するための図である。

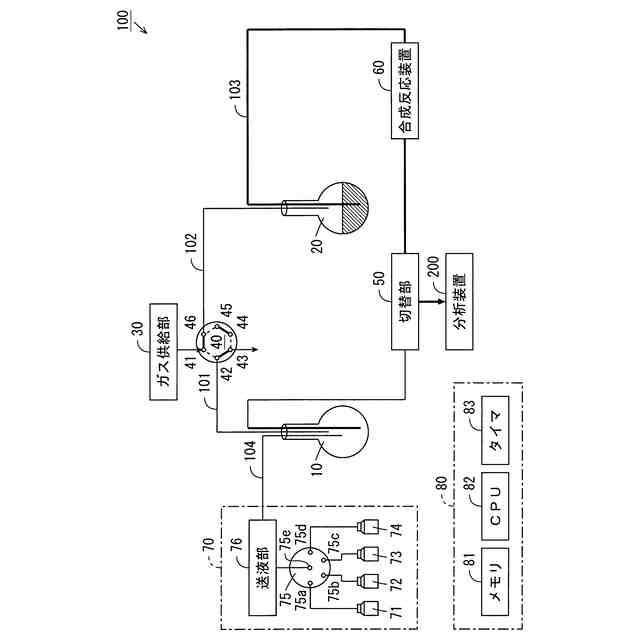

合成システムの動作を説明するための図である。
合成システムの動作を説明するための図である。
制御部の構成を示す図である。
図６の制御部により実行される合成処理のアルゴリズムの一例を示すフローチャートである。

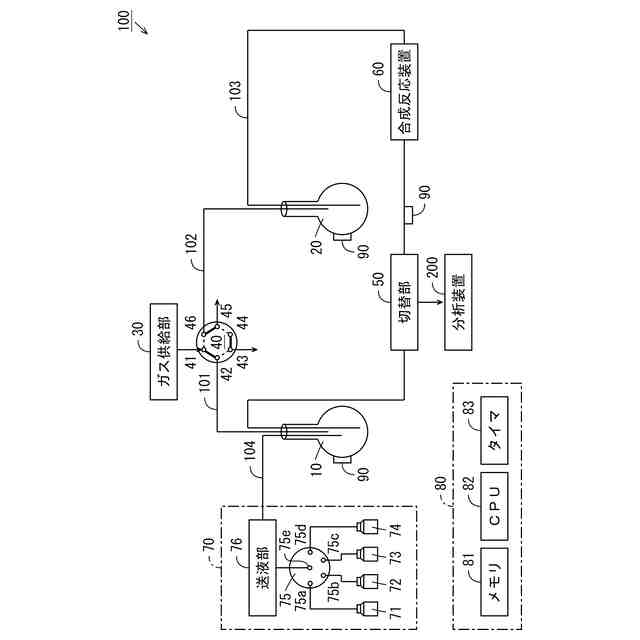

第１の変形例に係る合成システムの構成を示す図である。
第２の変形例に係る合成システムの構成を示す図である。
第３の変形例に係る合成システムの構成を示す図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
