公開番号2025010967
公報種別公開特許公報(A)
公開日2025-01-23
出願番号2023113304
出願日2023-07-10
発明の名称フィルター装置
出願人大成技研株式会社
代理人個人,個人,個人
主分類B01D 46/42 20060101AFI20250116BHJP(物理的または化学的方法または装置一般)
要約【課題】排気ガスに起因する異物が配管の内部に付着することを抑制する。

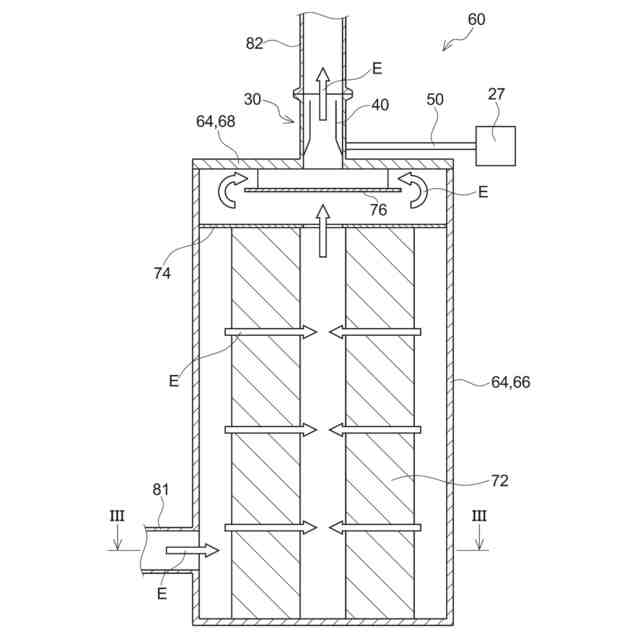

【解決手段】フィルター装置60は、排気ガス中に含まれる異物を除去するためのフィルター装置60であって、筐体64と、筐体64内に収容されたフィルターユニット72と、筐体64と後続の配管82とを接続し、フィルターユニット72を通過した排気ガスを配管82へ流出させる出口ユニット30と、を備え、出口ユニット30は、出口ユニット30の内部に導入された熱ガスにより、出口ユニット30の内面に沿って排気ガスの流れの上流側から下流側へ向かって螺旋状に流れる渦旋回流を形成する。
【選択図】図6
特許請求の範囲【請求項１】
排気ガス中に含まれる異物を除去するためのフィルター装置であって、
筐体と、
前記筐体内に収容されたフィルターユニットと、
前記筐体と後続の配管とを接続し、前記フィルターユニットを通過した前記排気ガスを前記配管へ流出させる出口ユニットと、を備え、
前記出口ユニットは、前記出口ユニットの内部に導入された熱ガスにより、前記出口ユニットの内面に沿って前記排気ガスの流れの上流側から下流側へ向かって螺旋状に流れる渦旋回流を形成する、フィルター装置。
続きを表示（約 380 文字）【請求項２】
前記出口ユニットは、壁部と、前記壁部の内側に配置された案内管を有し、
前記壁部と前記案内管との間に、前記熱ガスが通る熱ガス流路が形成される、請求項１に記載のフィルター装置。
【請求項３】
前記案内管は、前記下流側へ向かうにつれて中心軸線に近づくように延びる傾斜部と、前記傾斜部の前記下流側の端部に接続され、前記中心軸線と平行に延びる平行部と、を有する、請求項２に記載のフィルター装置。
【請求項４】
前記出口ユニットは、前記熱ガス流路に前記熱ガスを導入する導入管と、前記壁部において前記導入管が開口する開口部とを有する、請求項２又は３に記載のフィルター装置。
【請求項５】
前記導入管は、前記開口部において径方向に対して傾斜した方向に延びる、請求項４に記載のフィルター装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、フィルター装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
半導体製造プロセスや液晶製造プロセスで生じる排気ガスには、人体に有害な成分が含まれている。例えば、半導体製造プロセスには、イオン注入法、アルミ等の金属エッチング法、ＣＶＤ法を含む各種の方式が採用されている。いずれの方式を採用した半導体製造プロセスにおいても、フッ化水素酸、シランガス、テトラエトキシシラン、アンモニア等の有害ガスや反応生成物等の夾雑物、その他ミストやダストといった微粒子が混在する排気ガスが発生する。そのため、半導体製造プロセスや液晶製造プロセスでは、排気ガス中に混在する微粒子を除去するための除害設備が用いられている。例えば特許文献１には、排気ガス中に含まれる微粒子を除去することができるフィルター装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－７４３６２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
半導体製造プロセスや液晶製造プロセスで生じる高温の排気ガス中には、気化した状態の成分（気化成分）も含まれる。このような気化成分は、従来のフィルター装置を用いても十分に除去できない場合がある。従来の除害設備は、配管で互いに接続されたフィルター装置や後段の除害装置を含んでいる。排気ガスは、配管を通って各装置へ送られる。このとき、排気ガス中の気化成分が、配管の壁面で冷却されて凝縮又は固化（粉化）して異物となり、配管の壁面に付着することがある。壁面に付着した異物は、配管の詰まりの原因となり得る。したがって、従来は、定期的に配管を取り外して配管の内部を清掃する必要があった。
【０００５】
本発明は、このような点を考慮してなされたものであり、排気ガスに起因する異物が配管の内部に付着することを抑制することを目的とする。
【課題を解決するための手段】
【０００６】
本発明によるフィルター装置は、
［１］排気ガス中に含まれる異物を除去するためのフィルター装置であって、
筐体と、
前記筐体内に収容されたフィルターユニットと、
前記筐体と後続の配管とを接続し、前記フィルターユニットを通過した前記排気ガスを前記配管へ流出させる出口ユニットと、を備え、

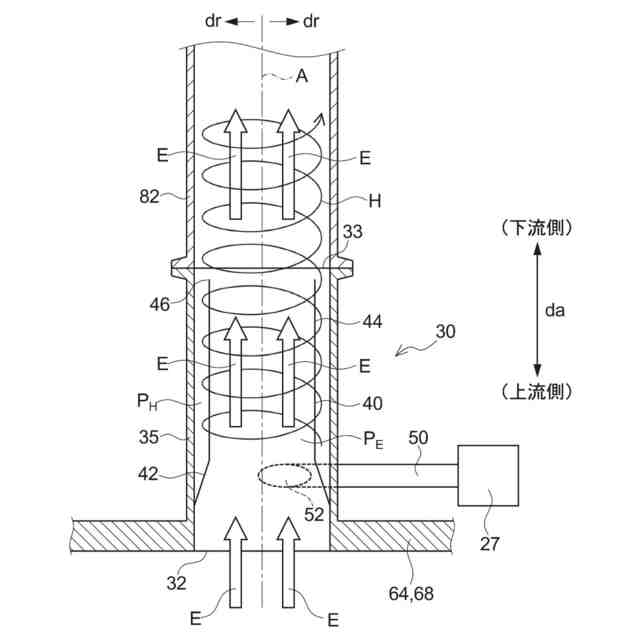

前記出口ユニットは、前記出口ユニットの内部に導入された熱ガスにより、前記出口ユニットの内面に沿って前記排気ガスの流れの上流側から下流側へ向かって螺旋状に流れる渦旋回流を形成する、フィルター装置、である。
【０００７】
本発明によるフィルター装置は、
［２］前記出口ユニットは、壁部と、前記壁部の内側に配置された案内管を有し、
前記壁部と前記案内管との間に、前記熱ガスが通る熱ガス流路が形成される、［１］に記載のフィルター装置、である。
【０００８】
本発明によるフィルター装置は、
［３］前記案内管は、前記下流側へ向かうにつれて中心軸線に近づくように延びる傾斜部と、前記傾斜部の前記下流側の端部に接続され、前記中心軸線と平行に延びる平行部と、を有する、［２］に記載のフィルター装置、である。
【０００９】
本発明によるフィルター装置は、
［４］前記出口ユニットは、前記熱ガス流路に前記熱ガスを導入する導入管と、前記壁部において前記導入管が開口する開口部とを有する、［２］又は［３］に記載のフィルター装置、である。
【００１０】
本発明によるフィルター装置は、

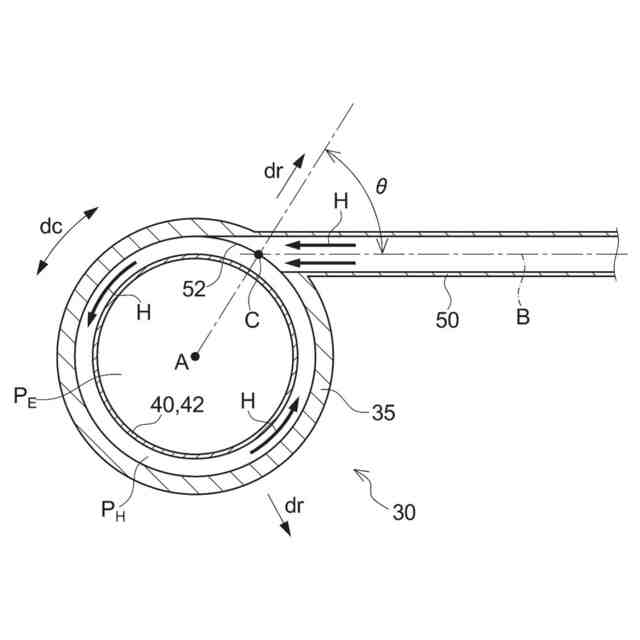

［５］前記導入管は、前記開口部において径方向に対して傾斜した方向に延びる、［４］に記載のフィルター装置、である。
【発明の効果】
（【００１１】以降は省略されています）
