公開番号2025005064
公報種別公開特許公報(A)
公開日2025-01-16
出願番号2023105068
出願日2023-06-27
発明の名称架設材固定構造
出願人株式会社IHIインフラシステム,日建リース工業株式会社,信和株式会社
代理人弁理士法人アテンダ国際特許事務所
主分類E01D 21/00 20060101AFI20250108BHJP(道路,鉄道または橋りょうの建設)
要約【課題】架設材同士の固定作業を容易に行うことのできる架設材固定構造を提供する。

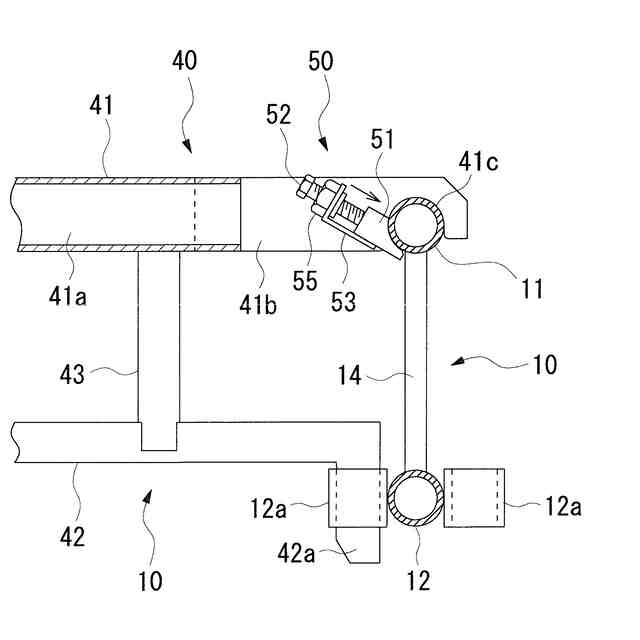

【解決手段】間隔保持部材40は、上側間隔保持部41を上側フレーム部材11に着脱可能に固定する固定機構50を備え、固定機構50は、上側フレーム部材11に係止可能な係止部材51と、係止部材51が一端に設けられた固定ボルト52と、上側間隔保持部41側に固定されるボルト取付部(基板53,ネジ部材54,ナット55)とを有し、上側間隔保持部41の係合部41cに係合する上側フレーム部材11に係止部材51が近づくように固定ボルト52を回動することにより、係止部材51を上側フレーム部材11に係止させて係合部41cに対する上側フレーム部材11の係合解除方向への移動を規制するように構成しているので、固定ボルト52の回動のみによって上側フレーム部材11に上側間隔保持部41を固定することができる。
【選択図】図18
特許請求の範囲【請求項１】
土木または建築工事現場に用いられる架設材同士を固定するための架設材固定構造において、
互いに固定される架設材のうち一方の架設材側に配置され、他方の架設材に係合可能なフック状の係合部を有する係合部材と、
他方の架設材の外周面に係止可能な係止部材と、
係止部材が一端に設けられた固定ボルトと、
係合部材側に設けられ、固定ボルトが螺合するボルト支持部とを備え、
係合部材の係合部に係合する他方の架設材に係止部材が近づくように固定ボルトを回動することにより、係止部材を他方の架設材に係止させて係合部に対する他方の架設材の係合解除方向への移動を規制し、他方の架設材から係止部材が離れるように固定ボルトを回動することにより、係止部材を係合部に対する他方の架設材の係合を解除可能な位置まで移動させるように構成した
ことを特徴とする架設材固定構造。
続きを表示（約 450 文字）【請求項２】
前記係止部材は先端側に向かって厚さ寸法が小さくなるように形成され、
固定ボルトによって係止部材を他方の架設材に係止すると、係止部材が他方の架設材と他の所定の部材との間に楔状に圧入するように構成されている
ことを特徴とする請求項１記載の架設材固定構造。
【請求項３】
前記固定ボルトは軸方向が他方の架設材の長手方向に対して斜めになるように設けている
ことを特徴とする請求項１記載の架設材固定構造。
【請求項４】
前記係合部材は、他方の架設材の端部に互いに厚さ方向に間隔をおいて配置された一対の板状部材からなり、
前記係止部材、固定ボルト及びボルト支持部が各係合部材の間に配置されている
ことを特徴とする請求項１記載の架設材固定構造。
【請求項５】
前記各係合部材は、係合部を含む先端側が板厚方向一方に偏位するように形成されている
ことを特徴とする請求項４記載の架設材固定構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、土木または建築工事現場に用いられる架設材同士を固定するための架設材固定構造であって、例えば橋梁等の構造物の新設、補修、床版取替施工等の作業現場に設置される吊足場用の架設材に用いられるものである。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
従来、一般道や高速道路等の橋梁において、鋼橋を建設する場合、鋼桁の架設、組立に伴い鋼桁直下に作業足場を設置して鋼桁の組立、塗装等が行われる。また、既設の鋼桁が劣化損傷した場合は、鋼桁直下に作業足場を設置し、損傷箇所の補修、補強、加工等が行われる。更に、既設の床版が老朽化した場合は、既設床版を主桁上から撤去して新たな床版を架設する床版取替施工が行われる。その際、橋梁本体には作業用の足場が設置されるが、その下方及び下方近傍には車道等がある場合が多く、地上から足場を組み上げることができない。そこで、このような橋梁においては、橋桁から吊り下げられた吊足場が用いられる（例えば、特許文献１参照。）。
【０００３】
また、現場に吊足場を架設する際には、架設材としての単管パイプが用いられ、単管パイプ同士の接合には単管クランプが用いられる。単管クランプとしては、単管パイプに着脱可能な一対のクランプ部材を互いに回動自在に連結し、二本の単管パイプを互いに直交または平行に固定できるようにしたものが知られている（例えば、特許文献２参照。）。
【先行技術文献】
【特許文献】
【０００４】
特開２００４－３１６０７０号公報
特許第６９３０７１６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、従来の単管クランプによる架設材の固定構造では、単管クランプのクランプ部材を開閉して単管パイプに装着した後、クランプ部材の締結部材を締め付ける作業が必要となり、単管パイプ同士の固定作業が煩雑になるという問題点があった。
【０００６】
本発明は前記問題点に鑑みてなされたものであり、その目的とするところは、架設材同士の固定作業を容易に行うことのできる架設材固定構造を提供することにある。
【課題を解決するための手段】
【０００７】
本発明は前記目的を達成するために、土木または建築工事現場に用いられる架設材同士を固定するための架設材固定構造において、互いに固定される架設材のうち一方の架設材側に配置され、他方の架設材に係合可能なフック状の係合部を有する係合部材と、他方の架設材の外周面に係止可能な係止部材と、係止部材が一端に設けられた固定ボルトと、係合部材側に設けられ、固定ボルトが螺合するボルト支持部とを備え、係合部材の係合部に係合する他方の架設材に係止部材が近づくように固定ボルトを回動することにより、係止部材を他方の架設材に係止させて係合部に対する他方の架設材の係合解除方向への移動を規制し、他方の架設材から係止部材が離れるように固定ボルトを回動することにより、係止部材を係合部に対する他方の架設材の係合を解除可能な位置まで移動させるように構成している。
【０００８】
これにより、一方の架設材側に配置された係合部材の係合部を他方の架設材の外周面に係合し、固定ボルトを回動して係止部材を他方の架設材に係止させることにより、係合部に対する他方の架設材の係合解除方向への移動が規制されることから、固定ボルトの回動のみによって一方の架設材側に他方の架設材が固定される。
【発明の効果】
【０００９】
本発明によれば、固定ボルトの回動のみによって一方の架設材側に他方の架設材を固定することができるので、従来の単管クランプのようにクランプ部材を開閉する作業を必要とせず、架設材の固定作業を極めて容易に行うことができる。
【図面の簡単な説明】
【００１０】

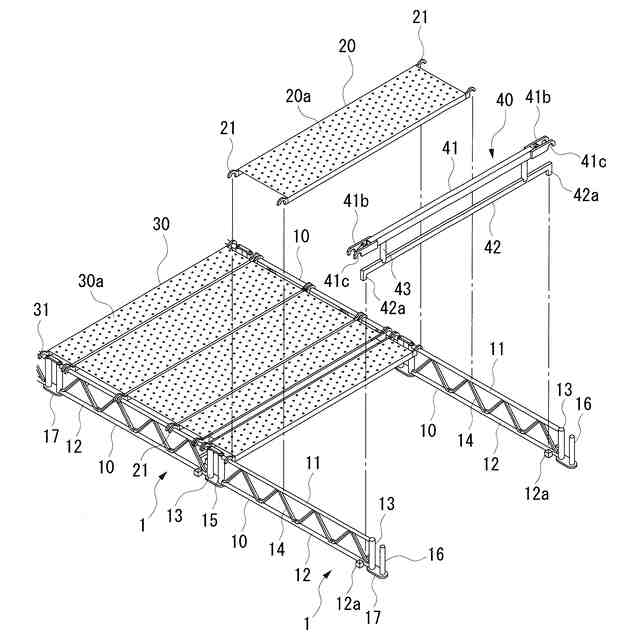

本発明の一実施形態を示す吊足場の要部分解斜視図

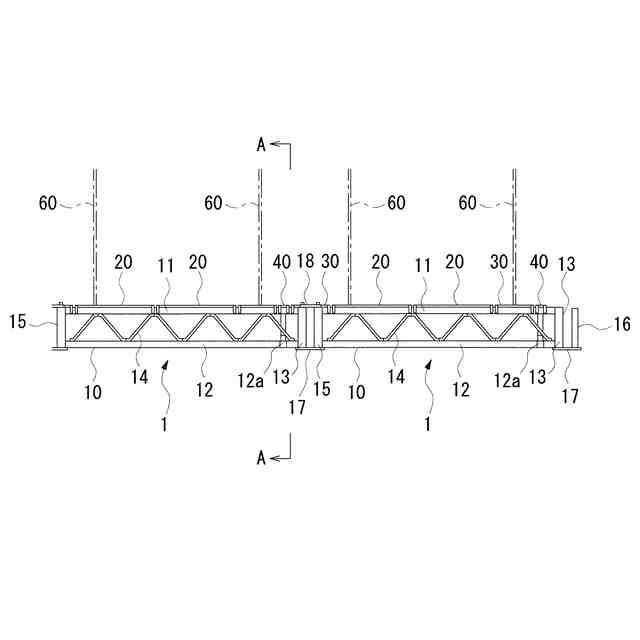

吊足場の要部側面図
Ａ－Ａ線矢視方向における吊足場の要部正面図
吊足場の要部拡大平面図

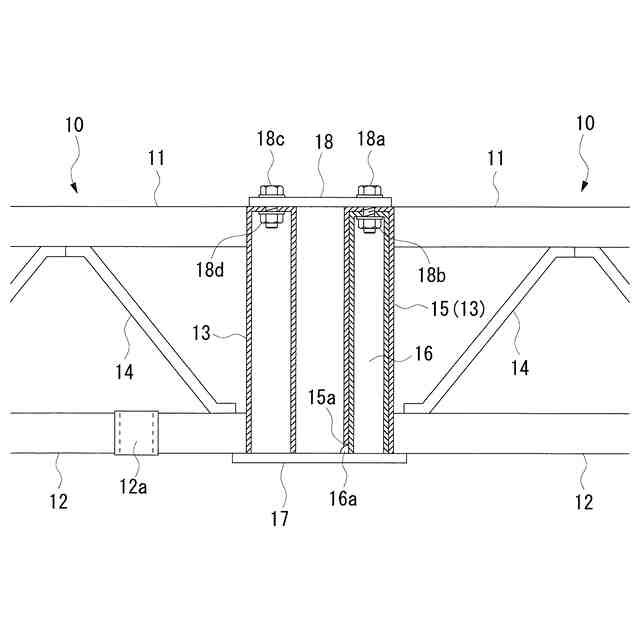

吊足場の要部拡大側面図

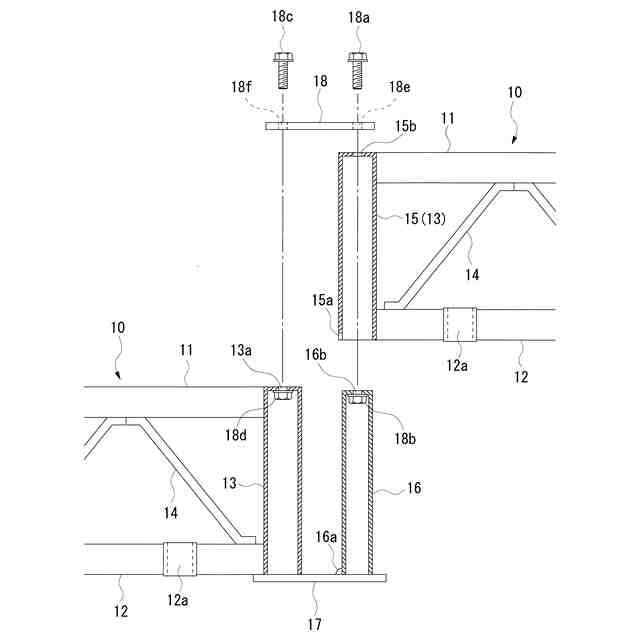

吊足場の要部拡大分解側面図

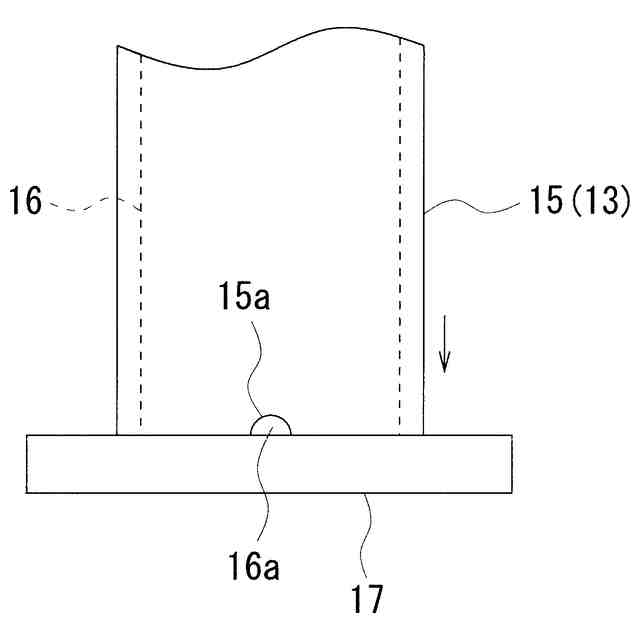

第１の連結部の回動工程を示す要部正面図

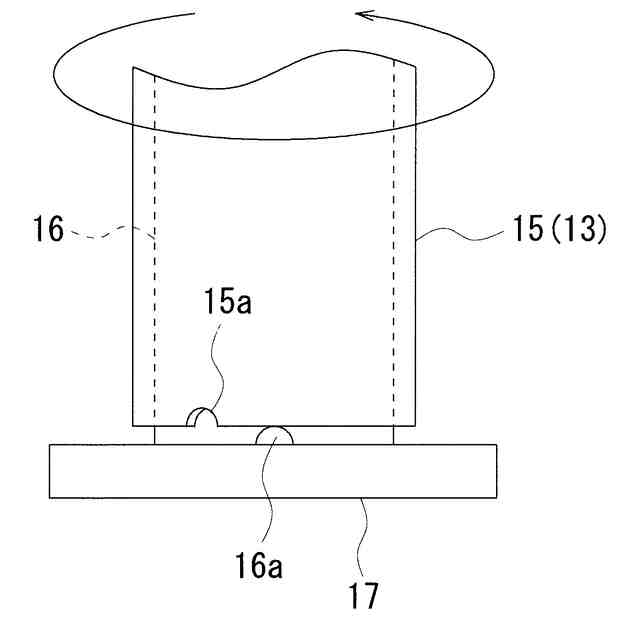

第１の連結部の回動工程を示す要部正面図

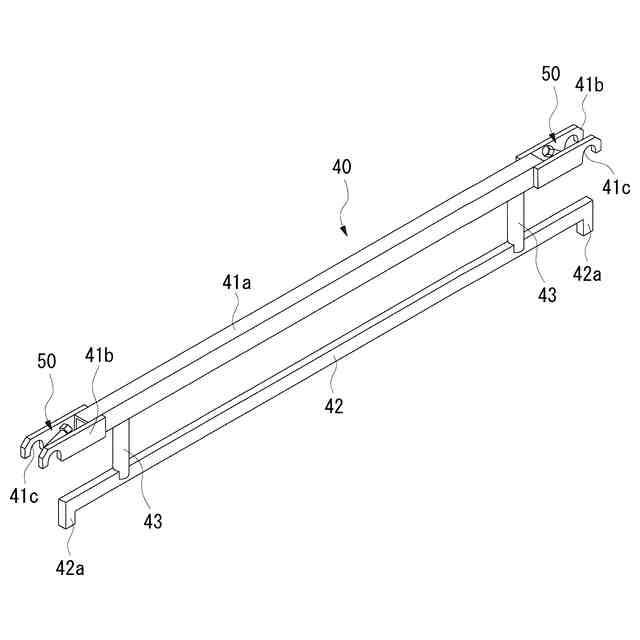

間隔保持部材の斜視図
間隔保持部材の要部平面図
固定機構の斜視図
固定機構の分解斜視図
固定機構の側面断面図
固定機構の分解側面断面図
固定機構の動作を示す間隔保持部材の要部側面断面図
固定機構の動作を示す間隔保持部材の要部側面断面図
間隔保持部材の取付工程を示す要部側面断面図
間隔保持部材の取付工程を示す要部側面断面図
吊足場の設置工程を示す要部平面図
吊足場の設置工程を示す要部平面図
吊足場の設置工程を示す要部平面図
吊足場の設置工程を示す要部平面図
吊足場の設置工程を示す要部平面図
吊足場の設置工程を示す要部平面図
間隔保持部材の取付工程を示す要部側面断面図
間隔保持部材の取付状態を示す要部平面図
従来の単管クランプによる接合部分を示す平面図
本発明の架設材固定構造の他の適用例を示す吊足場の概略斜視図
本発明の架設材固定構造の他の適用例を示す枠組足場の概略斜視図
【発明を実施するための形態】
（【００１１】以降は省略されています）
