公開番号2025004551
公報種別公開特許公報(A)
公開日2025-01-15
出願番号2023104294
出願日2023-06-26
発明の名称刺繍糸の色彩設定システム
出願人株式会社ハッピージャパン
代理人個人,個人,個人,個人,個人
主分類D05C 13/02 20060101AFI20250107BHJP(縫製;刺しゅう;タフティング)
要約【課題】簡単な操作で、実施に使用する刺繍糸の色に近い色を刺繍データに設定可能にすること。
【解決手段】刺繍データに基づいて刺繍模様を縫製する刺繍機で使用する刺繍糸の色彩設定システムが、刺繍機の糸立て台に保持された複数の糸駒を撮像し、撮像した画像データ中の糸駒に相当する部分を抽出し、抽出された糸駒に相当する部分の刺繍糸の色を判定し、色判定部が生成した色に関する情報に糸番号を割り当て、糸番号と刺繍糸の色とを関連付けて配置した画像であるカラーパレットを生成する。
【選択図】図1
特許請求の範囲【請求項１】
刺繍データに基づいて刺繍模様を縫製する刺繍機で使用する刺繍糸の色彩設定システムにおいて、
前記刺繍機の糸立て台に保持された複数の糸駒を撮像する撮像装置と、
前記撮像装置が撮像した前記糸駒の画像データを前記撮像装置から受け取り、該画像データ中の前記糸駒に相当する部分を抽出する糸抽出部と、
前記糸抽出部が抽出した糸駒に相当する部分の前記画像データに基づき、前記刺繍糸の色を判定し、該色に関する情報を生成する色判定部と、
前記糸立て台上の前記糸駒の配置に基づいて、当該配置に対応した個々の針棒に割り当てられている針番号を、前記色判定部が生成した色に関する情報に糸番号として割り当て関連付ける番号割当部と、
前記色に関する情報を糸番号と共に受け取り、糸番号と刺繍糸の色とを関連付けて配置した画像であるカラーパレットを生成するカラーパレット生成部と、
前記カラーパレットを表示する表示装置とを具備する刺繍糸の色彩設定システム。
続きを表示（約 370 文字）【請求項２】
前記刺繍データに基づき、前記刺繍機により縫製される刺繍模様を生成する刺繍模様生成部を更に具備し、前記表示装置に前記刺繍模様を表示するようにした請求項１に記載の刺繍糸の色彩設定システム。
【請求項３】
前記表示装置に表示される刺繍模様に含まれる個々の模様をオペレーターが選択し、カラーパレットに含まれる刺繍糸の色を選択することによって、個々の模様を縫製すべき糸番号を設定する入力部を更に具備する請求項２に記載の刺繍糸の色彩設定システム。
【請求項４】
前記撮像装置は、オペレーターが手で保持して操作可能なハンドヘルドデバイスである請求項１に記載の刺繍糸の色彩設定システム。
【請求項５】
前記ハンドヘルドデバイスはスマートフォンである請求項４に記載の刺繍糸の色彩設定システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は刺繍機に関し、特に刺繍データに基づいて刺繍模様を縫製する刺繍機で使用する刺繍糸を刺繍データに組み込む刺繍糸の色彩設定システムに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
近時の複数の異なる色の刺繍糸を用いて刺繍模様を縫製する刺繍機では、刺繍データまたは刺繍プログラムに基づいて縫製作業を行っている。特許文献１には、そうした色別に分割される複数の領域からなる刺繍模様の各領域ごとの運針情報を含む刺繍データに基づいて刺繍模様を縫製する刺繍縫いミシンが記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００１－１１３０６７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
刺繍データは、刺繍模様の針落ち位置の座標データと、針棒の各々に割り当てられる刺繍糸の色彩データを含むが、色彩データを作成するために、針棒ごとに刺繍糸の色をオペレーターがカラーパレットを用いて手操作で入力している。
【０００５】
従って、こうした入力作業は、非常に労力がかかる作業であるとともに、オペレーターが、色彩データに登録する刺繍糸の色は、オペレーターの感覚に依存しているため、色彩データに基づいて製品の完成予想図を作成すると、実際の完成物と色味が異なる場合がある。
【０００６】
本発明は、こうした従来技術の問題を解決することを技術課題としており、簡単な操作で、実施に使用する刺繍糸の色に近い色を刺繍データに設定可能にすることを目的としている。
【課題を解決するための手段】
【０００７】
本発明によれば、刺繍データに基づいて刺繍模様を縫製する刺繍機で使用する刺繍糸の色彩設定システムにおいて、前記刺繍機の糸立て台に保持された複数の糸駒を撮像する撮像装置と、前記撮像装置が撮像した前記糸駒の画像データを前記撮像装置から受け取り、該画像データ中の前記糸駒に相当する部分を抽出する糸抽出部と、前記糸抽出部が抽出した糸駒に相当する部分の前記画像データに基づき、前記刺繍糸の色を判定し、該色に関する情報を生成する色判定部と、前記糸立て台上の前記糸駒の配置に基づいて、当該配置に対応した個々の針棒に割り当てられている針番号を、前記色判定部が生成した色に関する情報に糸番号として割り当て関連付ける番号割当部と、前記色に関する情報を糸番号と共に受け取り、糸番号と刺繍糸の色とを関連付けて配置した画像であるカラーパレットを生成するカラーパレット生成部と、前記カラーパレットを表示する表示装置とを具備する刺繍糸の色彩設定システムが提供される。
【発明の効果】
【０００８】
従来、刺繍機の糸立て台に保持されるそれぞの糸駒の色をオペレーターが目視確認して、手操作で刺繍データに組み込んでいるが、本発明によれば、刺繍機の糸立て台に保持される糸駒を撮像することによって、自動的に刺繍データに組み込まれるので、刺繍糸彩色設定作業が著しく軽減される。また、色も自動判別されるので、最終的に表示される刺繍模様（製品の予想図）と、実際に縫製される製品とで色味が異なることがなくなる。
【図面の簡単な説明】
【０００９】

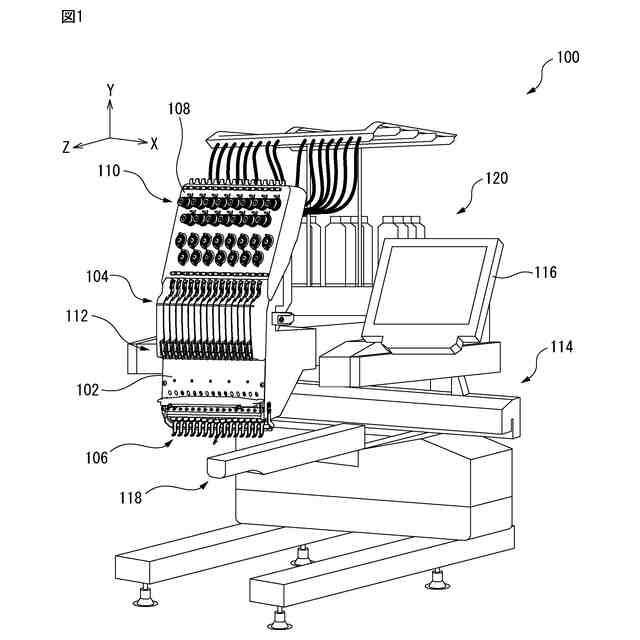

本発明を適用可能な刺繍機の一例を示す斜視図である。

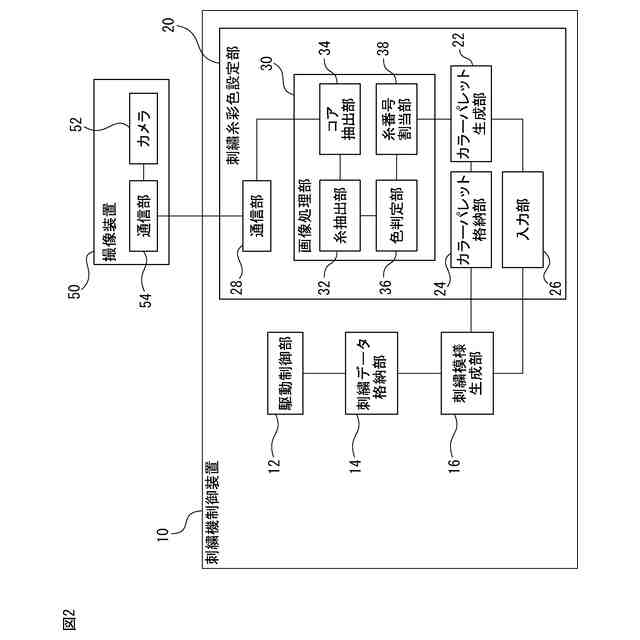

刺繍糸色彩設定システムを示すブロック図である。

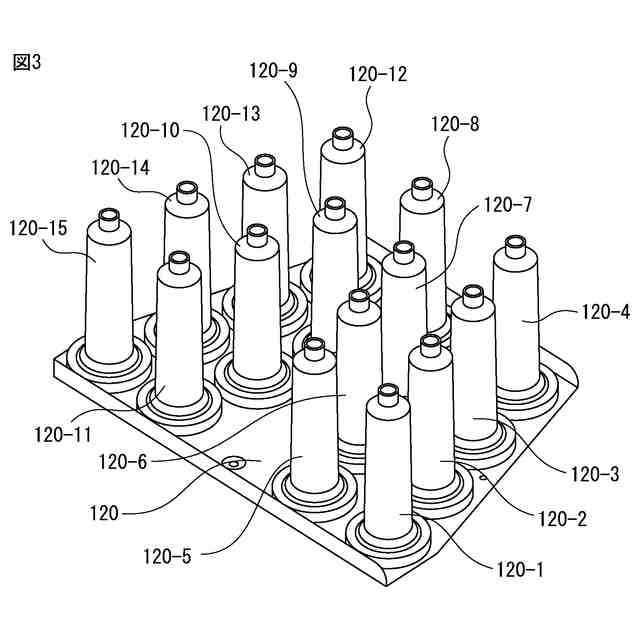

糸立て台上に配置された糸駒を示す斜視図である。

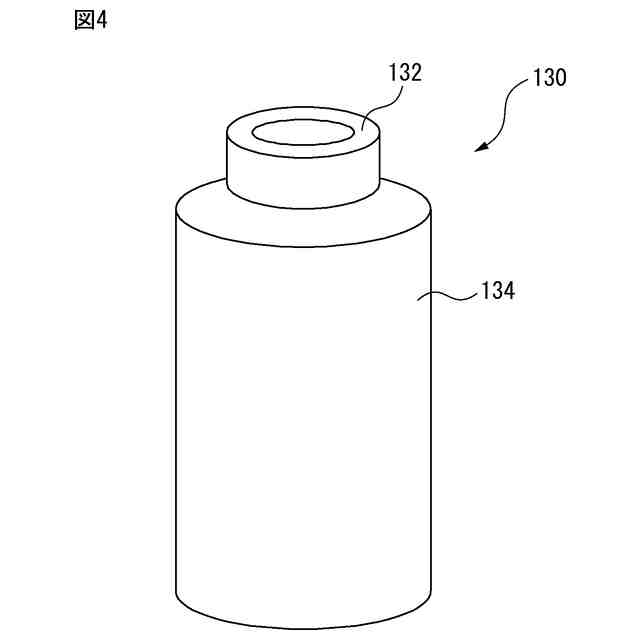

糸駒の略示斜視図である。

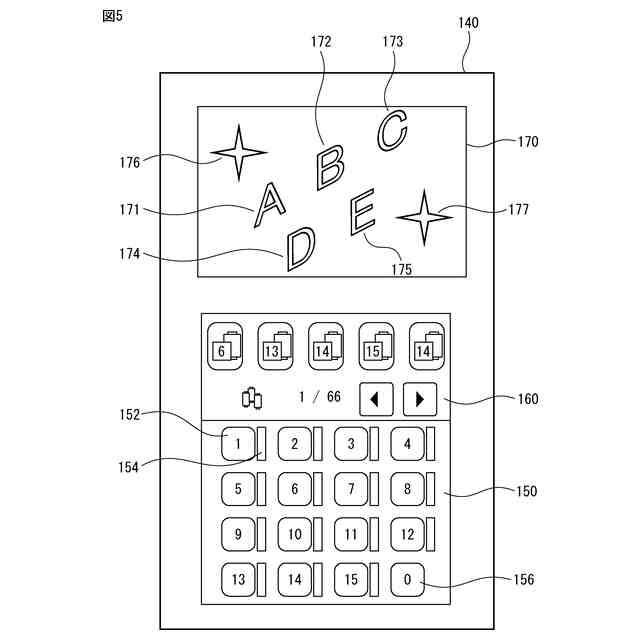

刺繍模様と共に示すカラーパレットの略図である。
【発明を実施するための形態】
【００１０】
以下、添付図面を参照して、本発明の好ましい実施形態を説明する。
まず、本発明の方法を適用可能な刺繍機の斜視図である図１を参照すると、刺繍機１００は、縫製機械の分野では一般的に知られているように、複数の糸調子１１０、複数の糸取りばね１１２、複数の天秤１０４および複数の針棒１０６を含んでいる。複数の天秤１０４は前面パネル１０２に正面から見て左右方向の横並びに配置され、複数の針棒１０６は前面パネル１０２の下端に左右方向の横並びに配設されている。複数の糸調子１１０および複数の糸取りばね１１２は、前面パネル１０２の上端に設けられた傾斜パネル１０８に配設されている。複数の糸取りばね１１２は、複数の刺繍糸（図示せず）の各々の走行経路上において、対応する糸調子１１０と天秤１０４の間に配置されている。
（【００１１】以降は省略されています）
