公開番号2025041097
公報種別公開特許公報(A)
公開日2025-03-26
出願番号2023148191
出願日2023-09-13
発明の名称ベルトループ供給装置及びベルトループ縫製装置
出願人JUKI株式会社
代理人弁理士法人酒井国際特許事務所
主分類D05B 35/06 20060101AFI20250318BHJP(縫製;刺しゅう;タフティング)
要約【課題】テープ材のフォークの間隙への差し込みを容易にしつつ、テープ材の両端部を適切な寸法で折り返す。
【解決手段】ベルトループ供給装置は、細帯状のテープ材の両端部分がフォーク間隙にそれぞれ差し込まれる一対のフォーク部と、一対のフォーク部をそれぞれ回動させて両端部分を折り曲げる回動駆動部と、を含み、テープ材の両端部分の折り曲げにより縫い代を形成するループ折り曲げ部と、ループ折り曲げ部を折り曲げ位置と縫製位置とに移動させる移動機構と、を備える。一対のフォーク部の各々は、フォーク間隙を形成する第1シャフト部及び第2シャフト部と、フォーク間隙の大きさが第1間隔となる開位置と、第1間隔よりも小さい第2間隔となる閉位置とに、第1シャフト部及び第2シャフト部を相対移動させる開閉機構と、を有する。
【選択図】図6
特許請求の範囲【請求項１】
細帯状のテープ材の両端部分がフォーク間隙にそれぞれ差し込まれる一対のフォーク部と、前記一対のフォーク部をそれぞれ回動させて前記両端部分を折り曲げる回動駆動部と、を含み、前記テープ材の前記両端部分の折り曲げにより縫い代を形成するループ折り曲げ部と、
前記ループ折り曲げ部を折り曲げ位置と縫製位置とに移動させる移動機構と、を備え、
前記一対のフォーク部の各々は、
前記フォーク間隙を形成する第１シャフト部及び第２シャフト部と、
前記フォーク間隙の大きさが第１間隔となる開位置と、前記第１間隔よりも小さい第２間隔となる閉位置とに、前記第１シャフト部及び前記第２シャフト部を相対移動させる開閉機構と、を有する、
ベルトループ供給装置。
続きを表示（約 930 文字）【請求項２】
前記一対のフォーク部の各々は、前記第２間隔の大きさを調整する調整部をさらに有する、
請求項１に記載のベルトループ供給装置。
【請求項３】
前記調整部は、前記閉位置における前記第１シャフト部又は前記第２シャフト部と当接することにより前記第２間隔の大きさを決める、位置調整可能なストッパを有する、
請求項２に記載のベルトループ供給装置。
【請求項４】
前記開閉機構は、前記第１シャフト部を回動可能に支持する回動軸と、前記回動軸を中心に前記第１シャフト部を回動させる駆動シリンダと、を含む、
請求項１から３のいずれか１項に記載のベルトループ供給装置。
【請求項５】
前記第１シャフト部及び前記第２シャフト部の各々は、ピン部材と、先端部から突出するように前記ピン部材を保持するピン保持部と、を有し、
前記ピン保持部の前記先端部には、前記縫製位置に配置されたミシンの押え足を進入させる切欠部が形成されている、
請求項１から３のいずれか１項に記載のベルトループ供給装置。
【請求項６】
細帯状のテープ材の両端部分を折り曲げて縫い代を形成し、縫製位置へ搬送するベルトループ供給装置と、
前記縫製位置に搬送された前記テープ材の前記両端部分を縫製対象物へ縫い付けるミシンと、を備え、
前記ベルトループ供給装置は、
前記テープ材の前記両端部分がフォーク間隙にそれぞれ差し込まれる一対のフォーク部と、前記一対のフォーク部をそれぞれ回動させて前記両端部分を折り曲げる回動駆動部と、を含むループ折り曲げ部と、
前記ループ折り曲げ部を折り曲げ位置と前記縫製位置とに移動させる移動機構と、を備え、
前記一対のフォーク部の各々は、
前記フォーク間隙を形成する第１シャフト部及び第２シャフト部と、
前記フォーク間隙の大きさが第１間隔となる開位置と、前記第１間隔よりも小さい第２間隔となる閉位置とに、前記第１シャフト部及び前記第２シャフト部を相対移動させる開閉機構と、を有する、
ベルトループ縫製装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ベルトループ供給装置及びベルトループ縫製装置に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
特許文献１には、ベルトループ供給装置とミシンとを備えたベルトループ縫製装置が開示されている。ベルトループ縫製装置は、衣類などの縫製対象物に細帯状のテープ材の両端を縫い付けてベルトを通すベルトループを形成する装置である。ベルトループ供給装置は、ベルトループとなるテープ材の両端部分を中央側に折り曲げて縫製位置に供給する。ミシンは、折り曲げられた両端部分をそれぞれ縫製対象物に縫い付ける。
【０００３】
ベルトループ供給装置は、ベルトループの基端側を折り曲げる前折曲シャフトと、ベルトループの先端側を折り曲げる後折曲シャフトとを有し、それぞれのシャフトの先端部には、適宜な間隔を隔てて２本のピンが相互に平行に設けられたフォークを有する。各フォークの間隙にテープ材を差し込み、各シャフトを回動させることにより、テープ材の両端部分が折り曲げられる。
【先行技術文献】
【特許文献】
【０００４】
特開２０００－１９７７８４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
テープ材の生地の厚みは様々である。そのため、各フォークの間隙の大きさは、テープ材の厚みに応じて調整される。フォークの間隙が大きいと、テープ材を間隙に差し込みやすくなる一方、折り返し部分の寸法が不必要に長くなる。フォークの間隙が小さいと、折り返し部分の寸法を短くできるが、テープ材が湾曲した場合などにフォークの間隙への差し込みに失敗する可能性がある。テープ材のフォークの間隙への差し込みを容易に行え、かつ、テープ材の両端部を適切な寸法で折り返せるようにすることが望まれる。
【０００６】
本開示は、上記に鑑みてなされたものであり、テープ材のフォークの間隙への差し込みを容易にしつつ、テープ材の両端部を適切な寸法で折り返すことが可能なベルトループ供給装置及びベルトループ縫製装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の第１の態様に従えば、細帯状のテープ材の両端部分がフォーク間隙にそれぞれ差し込まれる一対のフォーク部と、前記一対のフォーク部をそれぞれ回動させて前記両端部分を折り曲げる回動駆動部と、を含み、前記テープ材の前記両端部分の折り曲げにより縫い代を形成するループ折り曲げ部と、前記ループ折り曲げ部を折り曲げ位置と縫製位置とに移動させる移動機構と、を備え、前記一対のフォーク部の各々は、前記フォーク間隙を形成する第１シャフト部及び第２シャフト部と、前記フォーク間隙の大きさが第１間隔となる開位置と、前記第１間隔よりも小さい第２間隔となる閉位置とに、前記第１シャフト部及び前記第２シャフト部を相対移動させる開閉機構と、を有する、ベルトループ供給装置が提供される。
【０００８】
本発明の第２の態様に従えば、細帯状のテープ材の両端部分を折り曲げて縫い代を形成し、縫製位置へ搬送するベルトループ供給装置と、前記縫製位置に搬送された前記テープ材の前記両端部分を縫製対象物へ縫い付けるミシンと、を備え、前記ベルトループ供給装置は、前記テープ材の前記両端部分がフォーク間隙にそれぞれ差し込まれる一対のフォーク部と、前記一対のフォーク部をそれぞれ回動させて前記両端部分を折り曲げる回動駆動部と、を含むループ折り曲げ部と、前記ループ折り曲げ部を折り曲げ位置と前記縫製位置とに移動させる移動機構と、を備え、前記一対のフォーク部の各々は、前記フォーク間隙を形成する第１シャフト部及び第２シャフト部と、前記フォーク間隙の大きさが第１間隔となる開位置と、前記第１間隔よりも小さい第２間隔となる閉位置とに、前記第１シャフト部及び前記第２シャフト部を相対移動させる開閉機構と、を有する、ベルトループ縫製装置が提供される。
【発明の効果】
【０００９】
本開示によれば、テープ材のフォークの間隙への差し込みを容易にしつつ、テープ材の両端部を適切な寸法で折り返すことができる。
【図面の簡単な説明】
【００１０】

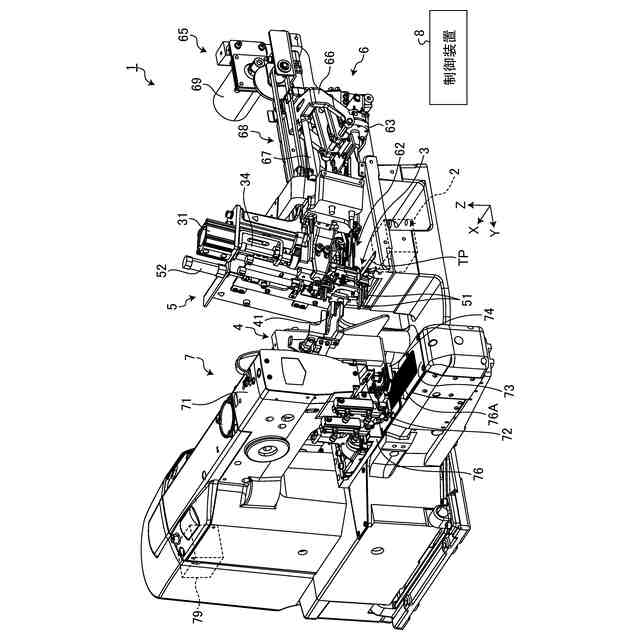

図１は、実施形態に係るベルトループ縫製装置の全体構成を模式的に示す斜視図である。

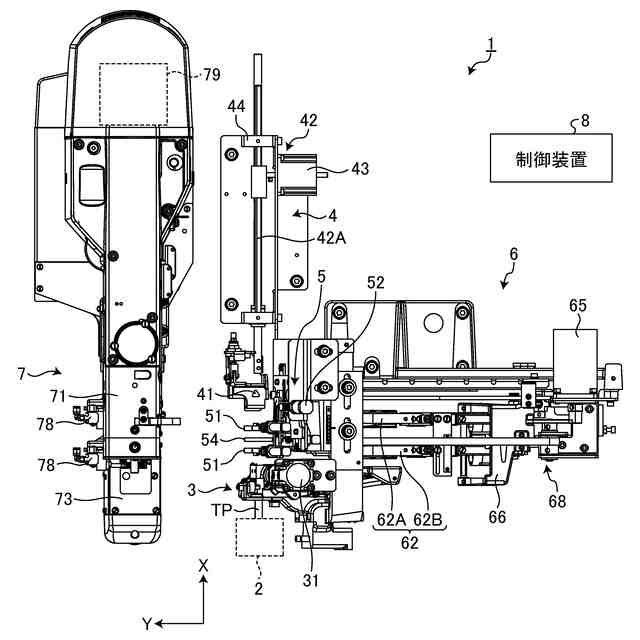

図２は、実施形態に係るベルトループ縫製装置の全体構成を模式的に示す平面図である。

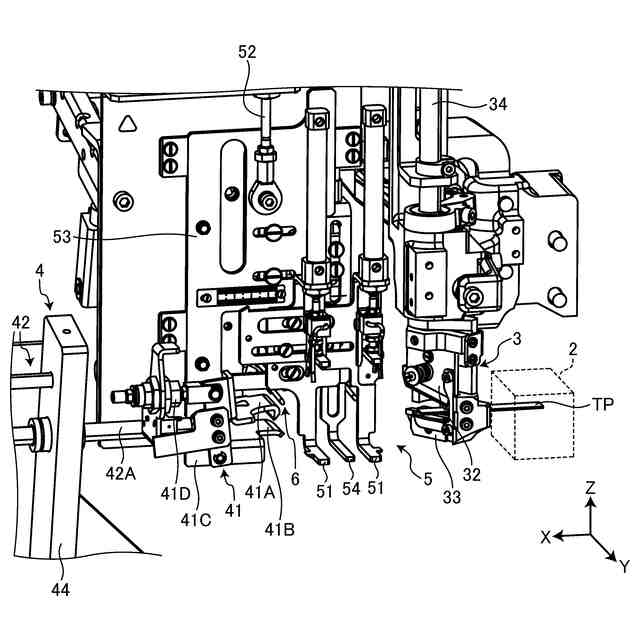

図３は、実施形態に係る切断装置、引出装置及び支持装置を示した模式的な斜視図である。

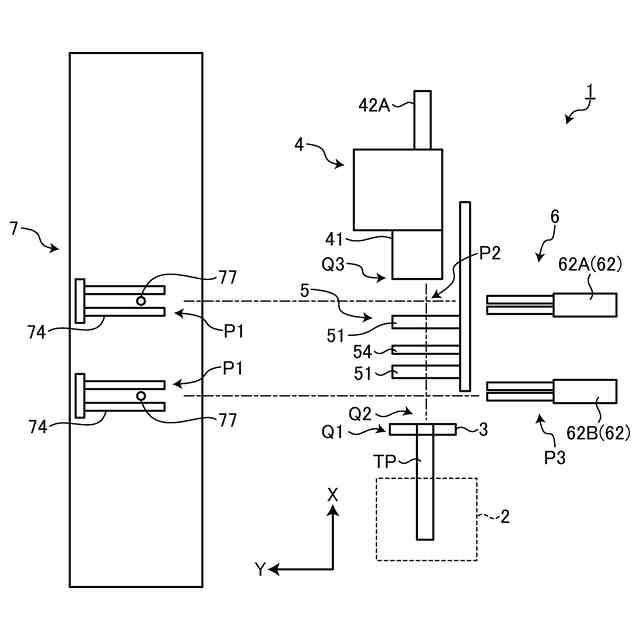

図４は、実施形態におけるテープ材の各搬送位置を示した平面図である。

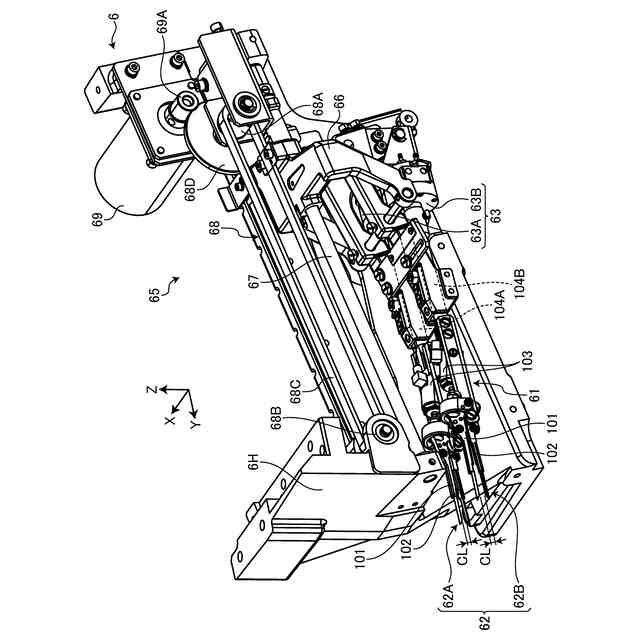

図５は、実施形態に係るベルトループ供給装置を示す斜視図である。

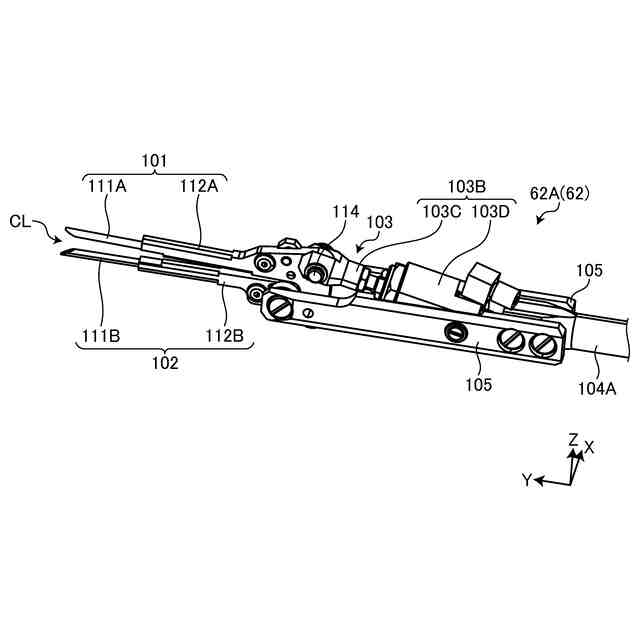

図６は、実施形態に係るフォーク部を示す拡大斜視図である。
図７は、実施形態に係る第１シャフト部及び第２シャフト部の構造を示した説明図である。

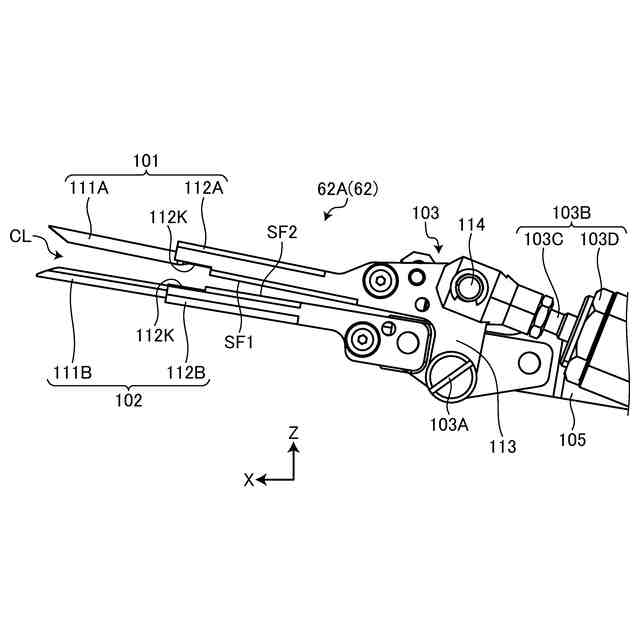

図８は、実施形態に係る開閉機構によるフォーク部の開閉を説明する図である。

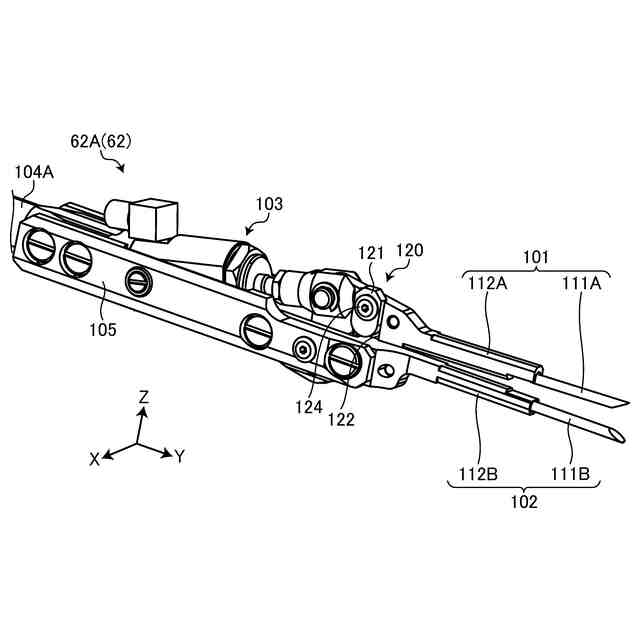

図９は、実施形態に係るフォーク部に設けられた調整部を示す斜視図である。
図１０は、実施形態に係る調整部の固定ねじを取り外した状態を示す説明図である。
図１１は、実施形態に係るストッパによる閉位置の調整を説明する説明図（Ａ）及び（Ｂ）である。
図１２は、一対のフォーク部によるテープ材の両端部分の折り曲げを説明する説明図である。
図１３は、テープ材の両端部分を折り曲げた状態の一対のフォーク部を示す斜視図である。
図１４は、両端部分を折り曲げた状態のテープ材の形状を説明する斜視図である。
図１５は、実施形態に係るミシンの縫製位置の近傍を示した拡大斜視図である。
図１６は、実施形態に係る押え足を下方から見た斜視図である。
図１７は、実施形態に係る押え足のガイド部と、フォーク部との位置関係を説明するための説明図である。
図１８は、実施形態の押え足によってテープ材の＋Ｘ側の端部を押えた縫製時の位置関係をＹ軸方向に沿って見た説明図である。
図１９は、実施形態の押え足によってテープ材の＋Ｘ側の端部を押えた縫製時の位置関係をＸ軸方向に沿って見た説明図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
