公開番号2025036713
公報種別公開特許公報(A)
公開日2025-03-14
出願番号2025000137,2023548862
出願日2025-01-06,2022-01-18
発明の名称タフティング機械およびタフティングの方法
出願人カード-モンローコーポレイション
代理人個人,個人,個人,個人,個人
主分類D05C 15/16 20060101AFI20250306BHJP(縫製;刺しゅう;タフティング)
要約【課題】好適なタフティング機械及びタフティングの方法を提供する。
【解決手段】カーペット等のパターン化タフト物品を形成するため異なる色又はタイプの糸を含む糸のタフトを選択的に形成するためのタフティング機械。一連の針が、タフティング機械を通して給送されている裏材材料の内外へ往復動させられ、針から糸のループをピックアップするよう、一連のゲージ部品によって係合される。ゲージ部品は、針から糸のループをピックアップする又はピックアップしないために十分な位置又は高度までゲージ部品を延びている又は後退するよう、アクティベータによって選択的に制御されるであろう。針への糸の給送は、ゲージ部品によってピックアップされない糸をバックロブするよう更に制御されるであろう一方、裏材給送は、形成されているタフト物品のパターンのためのパターンステッチ率を超える増加した率でタフトの形成を可能にするよう制御されるであろう。
【選択図】図1
特許請求の範囲【請求項１】

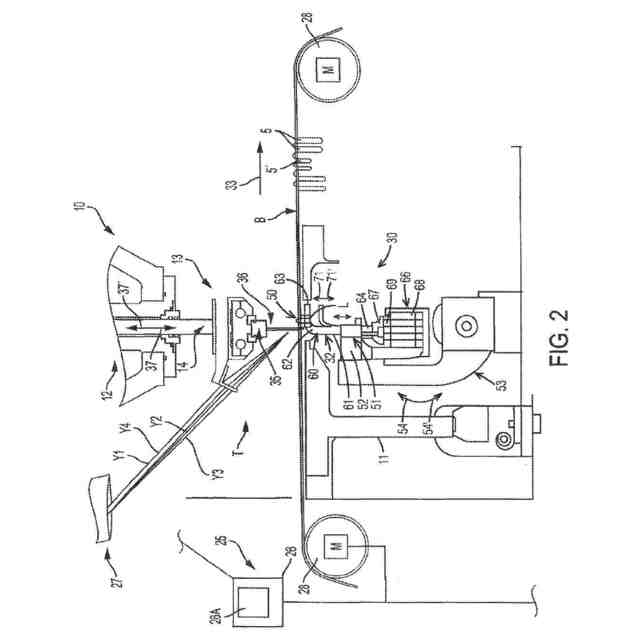

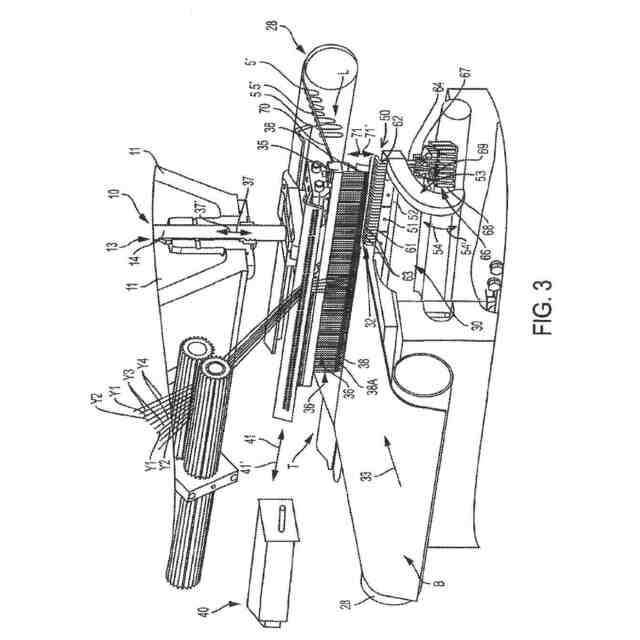

タフティング機械であって、前記タフティング機械は、
複数の針を有する少なくとも１つの針棒であって、前記複数の針は、前記少なくとも１つの針棒に沿って搭載されている、少なくとも１つの針棒と、
裏材材料を給送する裏材給送ロールと、
糸を前記針に給送する少なくとも１つの糸給送機構と、
前記裏材材料の下方に位置付けられたゲージ部品アセンブリであって、前記ゲージ部品アセンブリは、
複数のゲージ部品であって、前記複数のゲージ部品の各々は、前記針から糸のループをピックアップするように構成された第１の部分および第２の部分を含む、複数のゲージ部品と、

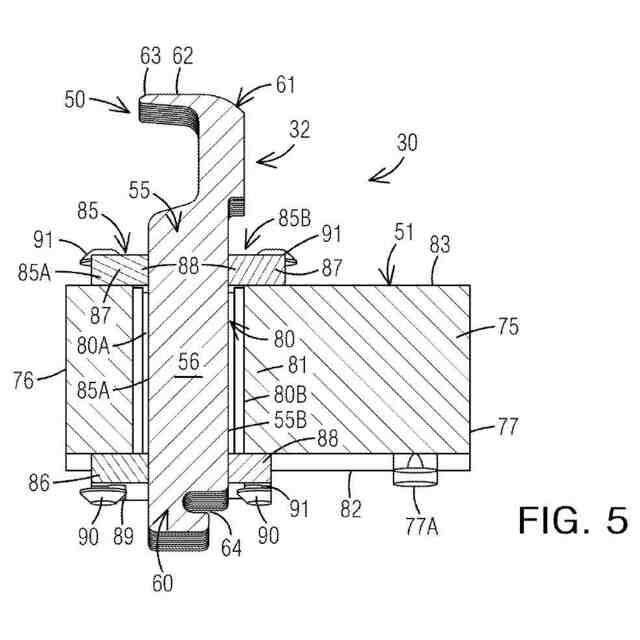

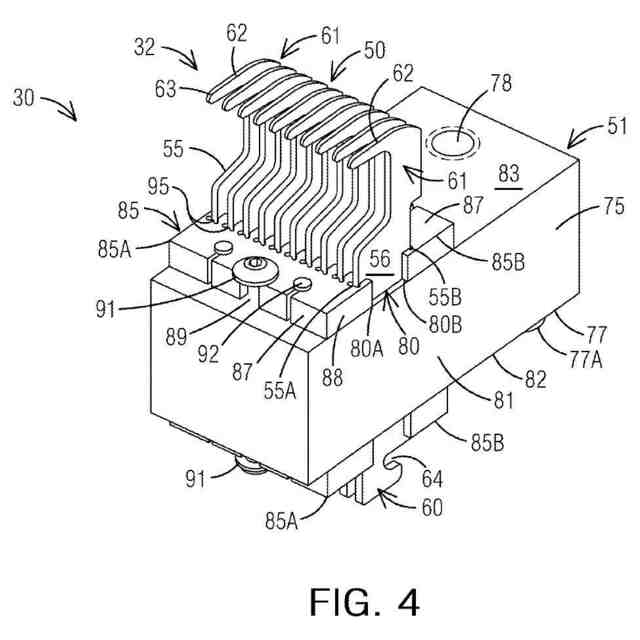

金属、ポリマー、またはそれらの組み合わせから形成され、第１の硬度を有するモジュール本体を有する少なくとも１つのモジュールであって、前記モジュール本体は、それを通して画定された少なくとも１つの通路と、前記少なくとも１つの通路の両側に沿って位置付けられた挿入体とを有し、前記挿入体の各々は、前記ゲージ部品のうちの１つが受け取られるスロットを有し、
前記挿入体は、前記第１の硬度を上回る第２の硬度を有するタングステン、チタン、またはそれらの組み合わせを含む金属粉末を含む金属、金属炭化物、セラミック、粉末状金属材料を備え、
前記ゲージ部品は、前記針のストロークに対して第１の方向に前記裏材材料の内外へ移動させられ、前記針との係合に向かって、およびそれから離れるように移動し、前記モジュール本体の前記少なくとも１つの通路に沿って、前記針の前記ストロークに対して第２の方向に移動可能である、少なくとも１つのモジュールと、
前記モジュール本体を通した前記第２の方向における前記ゲージ部品の移動を制御するために前記ゲージ部品に結合された一連のアクチュエータと
を備えている、ゲージ部品アセンブリと、
プログラミングを含む制御システムと
を備え、
前記プログラミングは、形成されているパターンに従って、糸のタフトを前記裏材材料内に選択的に形成するために、前記ゲージ部品のうちの選択されたものによる対応する針からの糸のループのピックアップが実質的に回避される降下位置と、前記対応する針からの糸のループをピックアップするための前記裏材材料の中への前記針の前記ストロークに対する１つ以上の上昇位置との間で、前記第２の方向に前記ゲージ部品のうちの前記選択されたものを移動させるように、前記アクチュエータのうちの１つ以上の作動を制御することと、前記少なくとも１つの糸給送機構を制御し、前記針への糸の給送を制御することとを行う、タフティング機械。
続きを表示（約 1,400 文字）【請求項２】
前記裏材材料を横断して横方向に前記少なくとも１つの針棒をシフトさせるためのシフト機構をさらに備え、
前記制御システムは、前記ゲージ部品に結合された前記アクチュエータの制御を伴う前記シフト機構による前記少なくとも１つの針棒のシフトと、前記糸を前記針に給送する前記少なくとも１つの糸給送機構の制御とを調整することによって、一連の糸を前記裏材材料に沿った選択されたステッチ場所に提示し、選択されていない糸を引き抜くように適合されたプログラミングをさらに備え、
そのような選択されていない糸のループは、前記ゲージ部品によってピックアップされていない、請求項１に記載のタフティング機械。
【請求項３】
前記制御システムは、実際のステッチ率で前記裏材材料がタフティング帯を通して移動させられるように、前記裏材給送ロールによる前記裏材材料の給送を制御するためのプログラミングをさらに備えており、前記実際のステッチ率は、前記裏材材料において、形成されている前記パターンのためのパターンステッチ率と同等の表側糸のインチあたりの保持されるタフトの数を提供するために、前記パターンステッチ率より大きい、請求項２に記載のタフティング機械。
【請求項４】

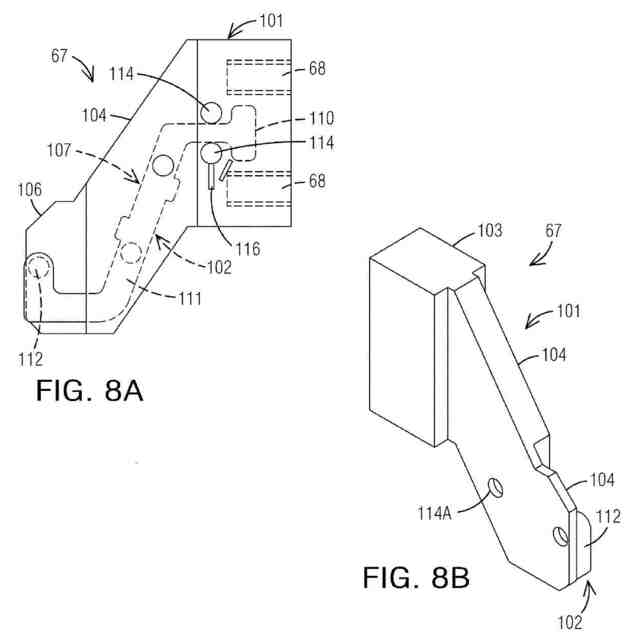

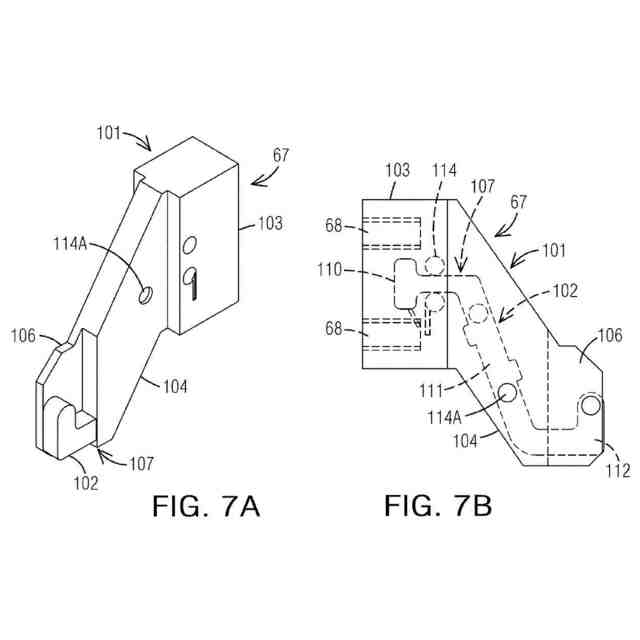

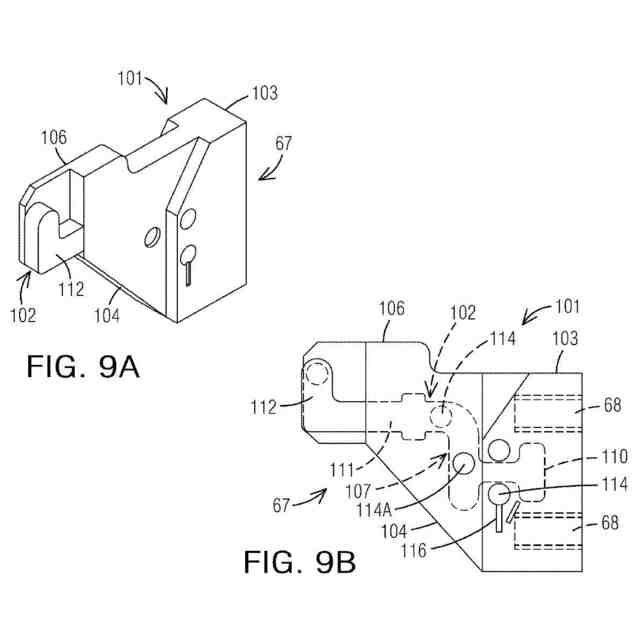

前記ゲージ部品アセンブリは、各ゲージ部品と関連付けられたアクチュエータとの間に延びている一連のコネクタをさらに備え、前記コネクタの各々は、筐体内に受け取られ、それを通して移動可能である連結部を含む、請求項１に記載のタフティング機械。
【請求項５】
各コネクタの前記筐体は、ポリマー材料を備え、各連結部は、金属を備えている、請求項４に記載のタフティング機械。
【請求項６】
各コネクタの前記筐体は、繊維充填材料とともにポリマーまたはプラスチック材料を含む複合材料をさらに備え、その中に画定されたチャネルを有し、前記連結部は、前記チャネルに沿って移動可能であり、各コネクタの前記連結部は、前記筐体を通して延びている硬化金属本体を備え、前記ゲージ部品のうちの１つの一部に係合するように構成された近位端と、前記ゲージ部品のための前記関連付けられたアクチュエータによる移動を前記ゲージ部品に移すために前記アクチュエータによって係合されるように構成された遠位端とを有する、請求項４に記載のタフティング機械。
【請求項７】

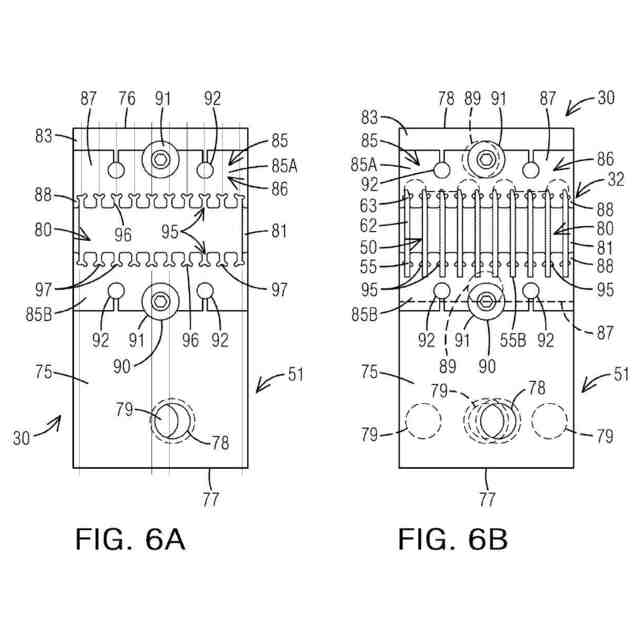

前記少なくとも１つのモジュールの前記挿入体の各々は前記通路の両側に沿って前記モジュール本体の上側および下側表面に搭載された向かい合う挿入体を備え、前記挿入体の前記スロットは、向かい合い、実質的に整列させられた関係で配置されている、請求項１に記載のタフティング機械。
【請求項８】
前記挿入体の各々は、タブまたはフランジ部分を有する成型または鋳造物本体を備え、前記スロットは、前記タブまたはフランジ部分内に形成されている、請求項１に記載のタフティング機械。
【請求項９】
前記モジュール本体は、鋼鉄、アルミニウム、アルミニウム合金、鋼鉄合金、軟鋼、工具鋼、またはそれらの組み合わせを備えている、請求項１に記載のタフティング機械。
【請求項１０】
前記第１の硬度は、少なくとも６０ＲＣであり、前記第２の硬度は、少なくとも７５ＲＣである、請求項１に記載のタフティング機械。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
（関連出願の相互参照）
本特許出願は、２０２１年２月１６日に出願された米国仮出願第６３／１４９，９５７号の利益を主張する。
続きを表示（約 2,600 文字）【０００２】
（参照による組み込み）
２０２１年２月１６日に出願された米国仮特許出願第６３／１４９，９５７号は、その全体として記載されるように具体的に参照することによって本明細書に組み込まれる。
【０００３】
（開示の分野）
本開示は、概して、タフティング機械およびタフト織物を形成する方法に関する。特に、本開示は、選択的に制御可能なゲージ部品と、そのようなゲージ部品を運ぶためのモジュールまたはゲージブロックとを含むタフティング機械、およびパターン化タフト織物を形成する方法に関する。
【背景技術】
【０００４】
特に商業および接客業用カーペットに関するタフティング分野では、消費者の好みの変化および市場での高まる競争に遅れないための努力として、複数の異なる色の使用を含む新しい視覚パターンを伴うカーペットおよびラグの生産の需要が増加している。カーペットデザイナおよび製造業者は、したがって、カーペット、ラグ、および他のタフト織物のためのより新しく、異なり、かつより人目を引くパターン（そのパターン領域内に特定の色またはタイプの糸の選択的配置および表示を有するパターンを含み、結果として生じたタフト織物が、パターンの可視タフトの実質的に真のパターン密度で形成されている）の作成に益々の重点を置いている。特に、織機上で形成されたパターン化カーペット、ラグ、または他の織物の見た目および雰囲気を可能な限り厳密に複製するが、そのようなパターン化タフティングカーペット、ラグ、および／または他の織物の生産における増加した効率を可能にするために、それらが、広幅タフティング機械上でその中に作成および形成可能であるようにすることが望ましくなっている。
【０００５】
加えて、概して、タフティング機械の動作速度を増し、それからの出力を増やすことが所望される。これは、ルーパまたはフック等のゲージ部品および針等の他の部品が、増加した機械サイクルにさらされることを意味する。結果として、これらのゲージ部品およびそのようなゲージ部品を運ぶモジュールまたはブロックは、摩耗および要求される交換のより高い発生率にさらされる。
【０００６】
故に、当技術分野内のこれらおよび他の関連および非関連問題に対処するカーペットおよびラグ等のタフト織物を形成するシステムおよび方法の必要性が存在することが分かり得る。
【発明の概要】
【課題を解決するための手段】
【０００７】
簡潔に説明すると、本開示は、概して、流動性のある多色および／または多重パイル高さパターンを伴うとともに、実質的に織成または織機形成外観を有するタフト物品の形成を含む種々のパターン効果を有するカーペット等のパターン化タフト物品の形成を可能にするように、裏材に形成される糸またはステッチのタフトの配置およびパイル高さが、選択的に制御され得るパターン化タフト物品を形成するタフティング機械および方法に関する。
【０００８】
一側面では、タフティング機械は、典型的に、所望および／または設計されたパターンに従って、タフト物品を形成または作成するようにタフティング機械の動作要素を制御するための制御システムを含むであろう。結果として生じたタフト物品は、複数の多様なまたは異なるパイル高さ、同一および／または変動するタフト列の中の異なるタイプのタフト、および他のテクスチャ効果、および裏材を横断して選択された場所およびパイル高さで可視となる種々の色および／またはタイプの糸の配置を有することを含む種々のパターン効果を含むことができ、少なくともいくつかの実施形態において、結果として生じたタフト物品は、形成されている／タフティングされているパターンの１インチあたりの所望または規定パターン密度またはステッチに実質的に合致する１インチあたりの保持および／または可視色／ステッチの密度を伴って提供される。
【０００９】
実施形態において、タフティング機械は、それに沿って搭載された一連の針を有する１つ以上の針棒を含むであろう。針は、一直線、交互、または他の配置で配置されることができる。裏材材料がタフティング機械のタフティング帯を通して給送されると、糸が、針が裏材材料の内外へ往復動させられるにつれて、その中に導入されるであろう。シフト機構が、針棒をタフティング帯を横断して横方向にシフトさせるためにさらに提供されることができ、複数のシフト機構が、必要に応じて、利用されることができる。シフト機構は、概して、タフティングされているパターンのために、プログラムおよび／または設計されたパターンシフトステップに従って、裏材を横断して横方向に針棒を段階的に動かし、またはシフトさせ、それによって運ばれる糸を裏材に沿って／それを横断したタフトまたはステッチ場所に提示するために、制御システムからの命令または通信に応答して、動作可能であろう。
【００１０】
タフティング機械は、概して、それらのそれぞれの針への糸の給送を制御するための少なくとも１つの糸給送機構またはアタッチメントをさらに含むであろう。そのような糸給送機構またはパターンアタッチメントは、限定ではないが、例えば、Ｃａｒｄ－ＭｏｎｒｏｅＣｏｒｐ．によって製造されているようなＹａｒｎｔｒｏｎｉｃｓ
ＴＭ
またはＩｎｆｉｎｉｔｙ
ＴＭ
／ＩｎｆｉｎｉｔｙＩＩＥ
ＴＭ
糸給送アタッチメント等の種々のロール、スクロール、サーボスクロール、シングルエンド、またはダブルまたはマルチプルエンド糸給送アタッチメントを含むことができる。他のタイプの糸給送制御機構も、使用されることができる。少なくとも１つの糸給送機構またはパターンアタッチメントは、所望のカーペットパターン外観を作成するように、選択されたパイル高さを有するタフトを形成することおよび／またはタフトを形成しないことを含み得る糸のタフトを形成するためのその針への糸の給送を選択的に制御するように動作させられることができる。
（【００１１】以降は省略されています）
