公開番号2025000245
公報種別公開特許公報(A)
公開日2025-01-07
出願番号2023100000
出願日2023-06-19
発明の名称加工具
出願人株式会社ディスコ
代理人弁理士法人酒井国際特許事務所
主分類B24D 3/00 20060101AFI20241224BHJP(研削;研磨)
要約【課題】保護部材が砥石の気孔内部に侵入することなく表面を保護することができる加工具を提供すること。

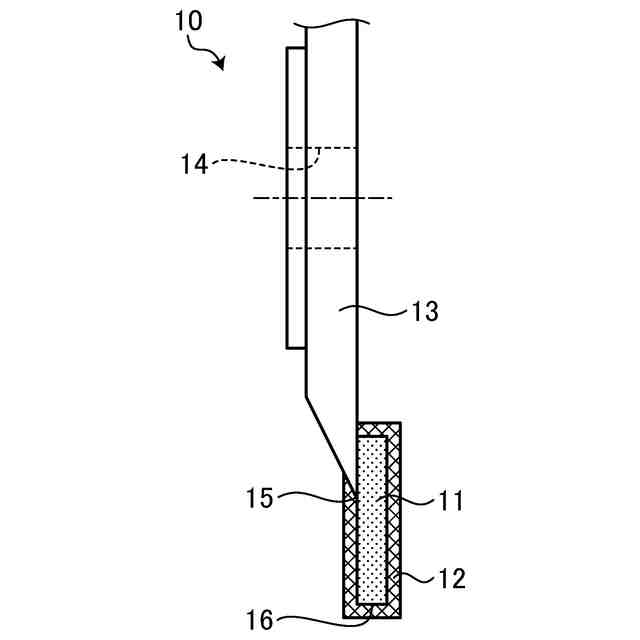

【解決手段】加工具は、被加工物を加工する加工具(例えば、切削ブレード10)であって、砥粒と結合材とを含んで形成される砥石(例えば、切削砥石11)と、砥石の表面を被覆する羽毛状ナノ粒子を含む保護部材12と、を備える。
【選択図】図2
特許請求の範囲【請求項１】
被加工物を加工する加工具であって、
砥粒と結合材とを含んで形成される砥石と、
該砥石の表面を被覆する羽毛状ナノ粒子を含む保護部材と、
を備える
ことを特徴とする、加工具。
続きを表示（約 420 文字）【請求項２】
該羽毛状ナノ粒子は、
長手方向の長さが１００ｎｍ以上３００ｎｍ以下であり、
短手方向の長さが１０ｎｍ以上５０ｎｍ以下である
ことを特徴とする、請求項１に記載の加工具。
【請求項３】
該加工具は、
スピンドルに装着する開口部を軸中心に有するとともに、該開口部を囲繞して形成された円環状の円形基台と、
該円形基台の外周より径方向外側に外周が突出して配設される円環状の該砥石と、
を備える切削ブレードである
ことを特徴とする、請求項１または請求項２に記載の加工具。
【請求項４】
該加工具は、
円環状の溝部が端面に形成された円環状のホイール基台と、
一端側が該溝部に埋設され、他端側が該端面から突出して配設される該砥石と、
を備える研削ホイールである
ことを特徴とする、請求項１または請求項２に記載の加工具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、加工具に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】

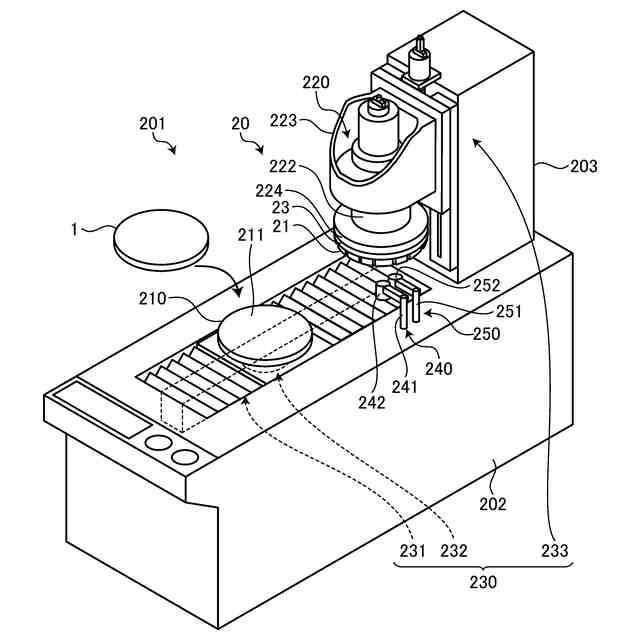

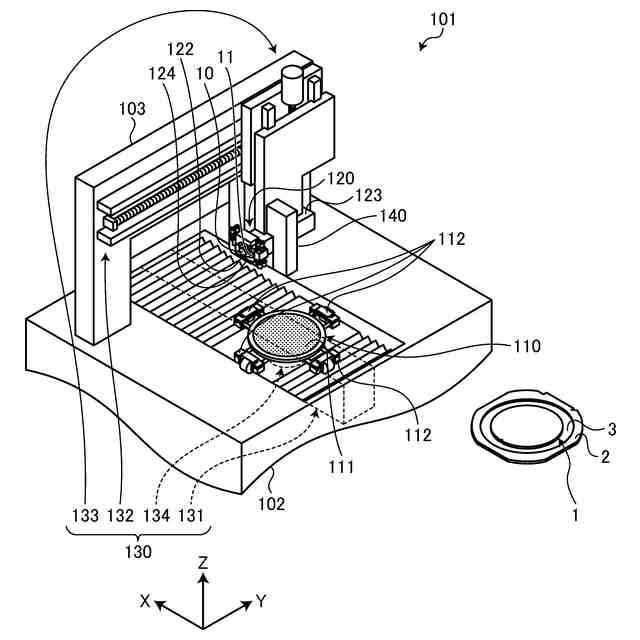

半導体デバイスの製造プロセスでは、例えば、ウェーハの表面にＩＣ（Integrated Circuit）やＬＳＩ（Large Scale Integration）等の回路素子を複数形成した後、裏面を研削装置で研削して所定の厚みへと薄化し、薄化したウェーハを切削装置で切削することで個々の半導体デバイスを製造している。ここで使用される切削装置や研削装置等では、スピンドルに装着された切削ブレードや研削ホイールを加工具として、チャックテーブルに保持されたウェーハの加工を行う。
【０００３】
切削ブレードや研削ホイール等の加工具は、砥粒を結合材で固定し気孔を含む砥石を備え、砥石の加工点（先端）を消耗させながら加工を行って常に砥石のコンディションを維持させる。このような砥石は消耗品であり、所定量消耗した場合には、新しいものに交換することが必要となるが、加工具の交換時に、加工装置の周辺ユニットに接触して破損させる可能性がある。これに対応し、特許文献１には、液状の樹脂を砥石の表面に塗布し、その後硬化されることによって砥石を被覆する保護部材とした切削ブレードが開示されている（特許文献１）。
【先行技術文献】
【特許文献】
【０００４】
特開２００９－０９５８８８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、砥石は、砥粒を結合材で固定されたものであり、多数の気孔が存在するため、液状の樹脂を塗布する際に砥石の表面だけでなく内部の気孔に侵入して気孔を埋めてしまうという課題があった。気孔に樹脂が埋まってしまうことで、コンタミの排出性低下や、加工点への水回り不良（冷却不良）を引き起こす可能性がある。
【０００６】
本発明は、かかる問題点に鑑みてなされたものであり、その目的は、保護部材が砥石の気孔内部に侵入することなく表面を保護することができる加工具を提供することである。
【課題を解決するための手段】
【０００７】
上述した課題を解決し、目的を達成するために、本発明の加工具は、被加工物を加工する加工具であって、砥粒と結合材とを含んで形成される砥石と、該砥石の表面を被覆する羽毛状ナノ粒子を含む保護部材と、を備えることを特徴とする。
【０００８】
また、本発明の加工具において、該羽毛状ナノ粒子は、長手方向の長さが１００ｎｍ以上３００ｎｍ以下であり、短手方向の長さが１０ｎｍ以上５０ｎｍ以下であることが好ましい。
【０００９】

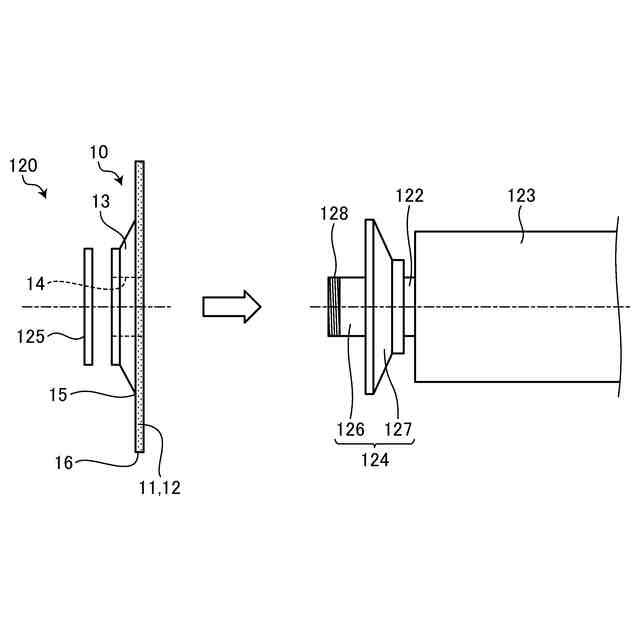

また、該加工具は、スピンドルに装着する開口部を軸中心に有するとともに、該開口部を囲繞して形成された円環状の円形基台と、該円形基台の外周より径方向外側に外周が突出して配設される円環状の該砥石と、を備える切削ブレードであってもよい。
【００１０】

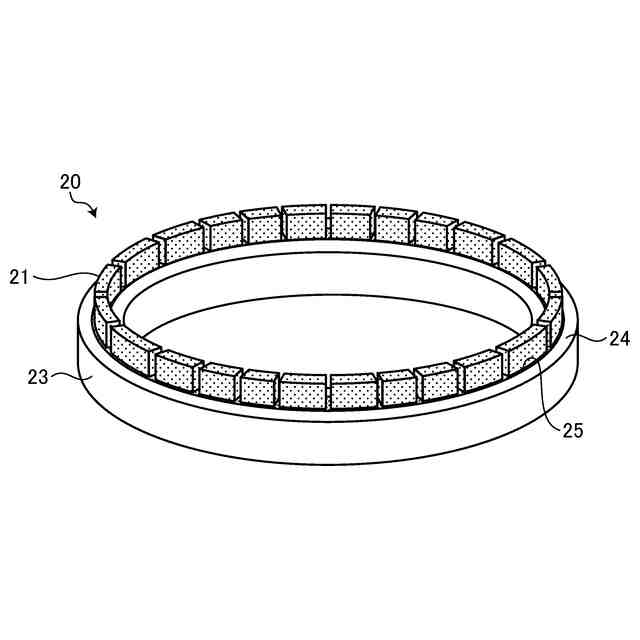

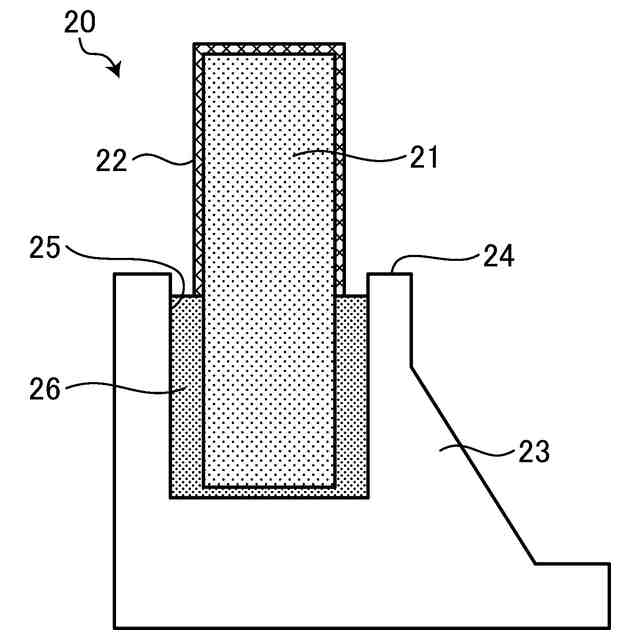

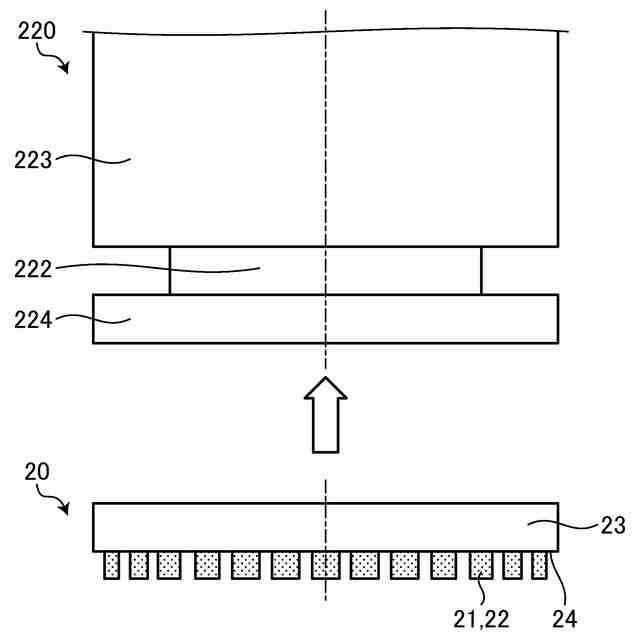

また、該加工具は、円環状の溝部が端面に形成された円環状のホイール基台と、一端側が該溝部に埋設され、他端側が該端面から突出して配設される該砥石と、を備える研削ホイールであってもよい。
【発明の効果】
（【００１１】以降は省略されています）
