公開番号2024158970
公報種別公開特許公報(A)
公開日2024-11-08
出願番号2023074652
出願日2023-04-28
発明の名称熱交換器
出願人パナソニックIPマネジメント株式会社
代理人個人,個人
主分類F28F 3/08 20060101AFI20241031BHJP(熱交換一般)
要約【課題】プレートの歪みを低減することのできる熱交換器を提供する。
【解決手段】熱交換器(1)は、第1プレート(11)と第2プレート(21)が積層されて構成され、第1プレート(11)の第1主面(11a)には、第1の溝(13)、第2の溝、第3の溝(15)が設けられ、第2プレート(21)の第2主面には、第1主面(11a)に設けられた第1の溝(13)と第3の溝(15)とを連通する第4の溝(23)と、第2の溝の一端に重なる位置から第3の溝(15)の他端に向かって延びて、第2の溝と第3の溝(15)とを連通する第5の溝が形成され、第1プレート(11)の第1主面(11a)と第2プレート(21)の第2主面(21a)とが接触して、複数の溝と複数の連通溝とにより冷媒の流路を画定する。
【選択図】図8
特許請求の範囲【請求項１】
複数のプレートが積層されて構成される熱交換器であって、
複数の第１プレートと、
前記複数の第１プレートと交互に積層される第２プレートと、
を備え、
前記第１プレートは、第１主面を有し、
前記第１主面には、複数の溝が設けられ、
前記複数の溝は、前記第１プレートと前記第２プレートとの積層方向から見たときに、直線状の第１の溝と、前記第１の溝に沿って配置された直線状の第２の溝と、前記第１の溝および前記第２の溝が延びる方向に前記第１の溝および前記第２の溝と離れて設けられた第３の溝と、を含み、
前記第２プレートは、前記第１主面に対向する第２主面を有し、
前記第２主面には、前記第１主面に形成された前記複数の溝を連通する複数の連通溝が形成され、
前記複数の連通溝は、前記第１プレートと前記第２プレートとの積層方向から見たときに、前記第１の溝の一端に重なる位置から前記第３の溝の一端に向かって延びて、前記第１の溝と前記第３の溝とを連通する第４の溝と、前記第１プレートと前記第２プレートとの積層方向から見たときに、前記第２の溝の一端に重なる位置から前記第３の溝の他端に向かって延びて、前記第２の溝と前記第３の溝とを連通する第５の溝と、を含み、
前記第１プレートの前記第１主面と前記第２プレートの前記第２主面とが接触して、前記複数の溝と前記複数の連通溝とにより冷媒の流路を画定する、
熱交換器。
続きを表示（約 500 文字）【請求項２】
前記第３の溝は、曲線状に形成される、
請求項１に記載の熱交換器。
【請求項３】
前記複数の連通溝の深さは、前記複数の溝の深さよりも小さい、
請求項１に記載の熱交換器。
【請求項４】
前記第１の溝の一端を画定する面は前記第１主面に対して傾斜し、前記第２の溝の一端を画定する面は、前記第１主面に対して傾斜している、
請求項１に記載の熱交換器。
【請求項５】
前記第２プレートは、前記第２主面に設けられた複数の突出部を有し、
前記複数の突出部は、前記第１プレートの前記複数の溝に配置され、
前記複数の突出部の前記第２主面からの高さは、前記複数の溝の深さよりも小さい、
請求項１に記載の熱交換器。
【請求項６】
前記複数の連通溝はそれぞれ、前記第１の溝または前期第２の溝が延びる方向に沿って直線状に形成される、
請求項１に記載の熱交換器。
【請求項７】
前記第１プレートの厚さは、０．０８ｍｍ以上０．２５ｍｍ以下である、
請求項１に記載の熱交換器。

発明の詳細な説明【技術分野】
【０００１】
本開示は、熱交換器に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
異なる熱エネルギーを有する流体間において熱エネルギーを交換するために、熱交換器が使用される。熱交換器は、空気調和気、コンピュータ、および各種電子機器などの様々な機器に使用される。
【０００３】
特許文献１には、プレートフィン積層体の各層間に第２流体を流して、プレートフィン流路に流れる第１流体と第２流体との間で熱交換器を行う熱交換器が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－６３６３７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載の熱交換器において、プレートに歪みが生じてしまうという課題がある。
【０００６】
本開示は、プレートの歪みを低減することのできる熱交換器を提供する。
【課題を解決するための手段】
【０００７】
本開示の一態様にかかる熱交換器は、
複数のプレートが積層されて構成される熱交換器であって、
複数の第１プレートと、
前記複数の第１プレートと交互に積層される第２プレートと、
を備え、
前記第１プレートは、第１主面を有し、
前記第１主面には、複数の溝が設けられ、
前記複数の溝は、前記第１プレートと前記第２プレートとの積層方向から見たときに、直線状の第１の溝と、前記第１の溝に沿って配置された直線状の第２の溝と、前記第１の溝および前記第２の溝が延びる方向に前記第１の溝および前記第２の溝と離れて設けられた第３の溝と、を含み、
前記第２プレートは、前記第１主面に対向する第２主面を有し、
前記第２主面には、前記第１主面に形成された前記複数の溝を連通する複数の連通溝が形成され、
前記複数の連通溝は、前記第１プレートと前記第２プレートとの積層方向から見たときに、前記第１の溝の一端に重なる位置から前記第３の溝の一端に向かって延びて、前記第１の溝と前記第３の溝とを連通する第４の溝と、前記第１プレートと前記第２プレートとの積層方向から見たときに、前記第２の溝の一端に重なる位置から前記第３の溝の他端に向かって延びて、前記第２の溝と前記第３の溝とを連通する第５の溝と、を含み、
前記第１プレートの前記第１主面と前記第２プレートの前記第２主面とが接触して、前記複数の溝と前記複数の連通溝とにより冷媒の流路を画定する。
【発明の効果】
【０００８】
本開示によると、プレートの歪みを低減することのできる熱交換器を提供することができる。
【図面の簡単な説明】
【０００９】
実施の形態１にかかる熱交換器の全体斜視図

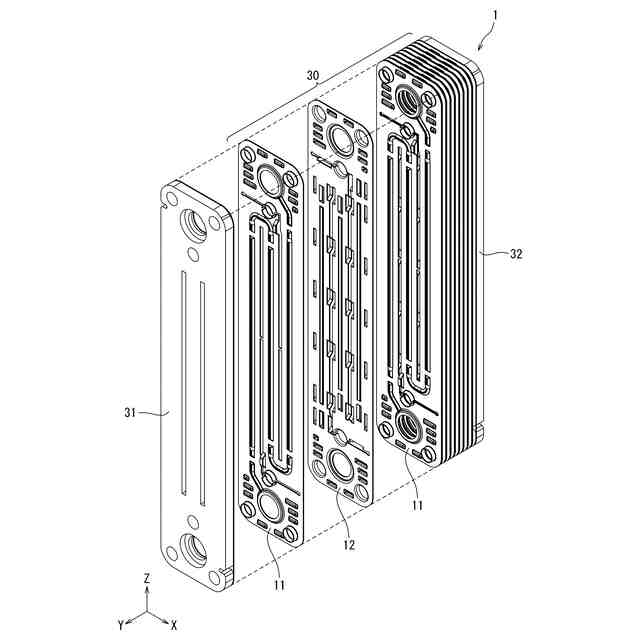

図１の熱交換器の分解斜視図

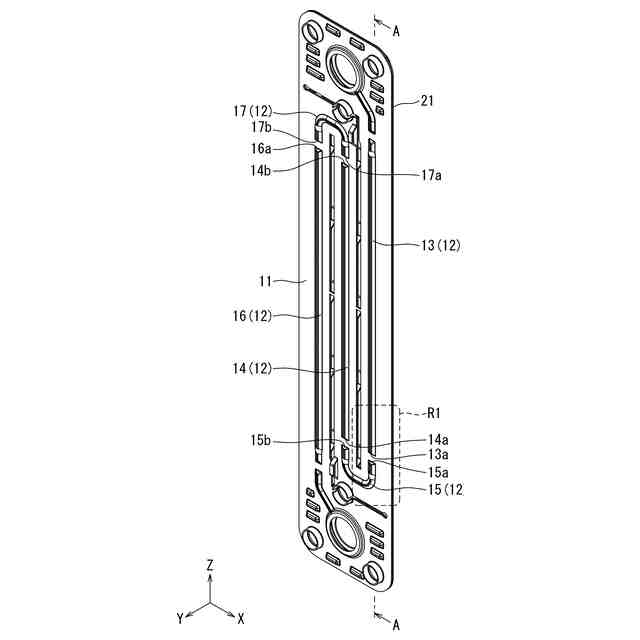

図１の熱交換器の第１プレートを示す斜視図
図３の第１プレートを反対の方向から見た斜視図

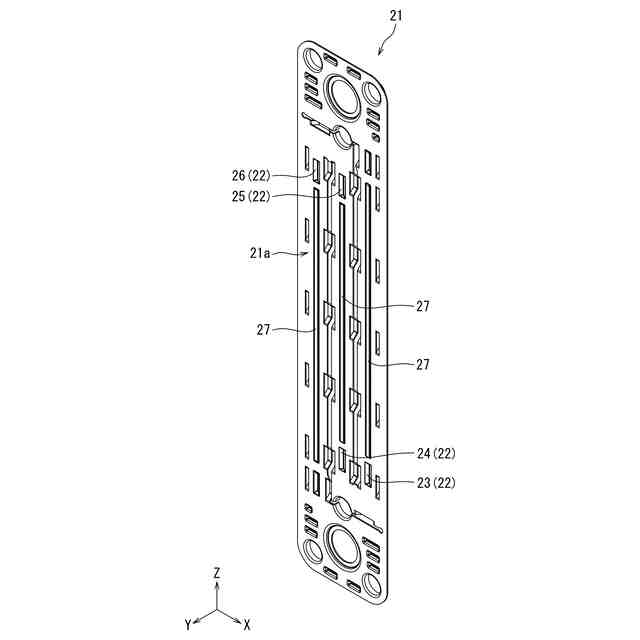

図１の熱交換器の第２プレートを示す斜視図

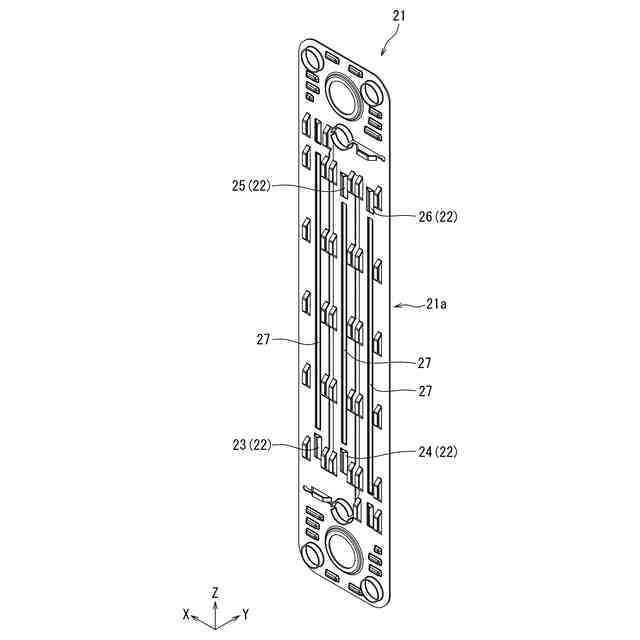

図５の第２プレートを反対の方向から見た斜視図
第１プレートと第２プレートとが積層されている状態を示す斜視図
図７のＡ－Ａ断面の一部を示す図
【発明を実施するための形態】
【００１０】
（本開示に至った経緯）
２種類のプレートが積層されて構成される熱交換器が知られている。２種類のプレートのうち、一方のプレートに冷媒の流路となる溝が形成されている。例えば、特許文献１には、プレートフィンのうち第１フィン部材にプレートフィン流路が形成された熱交換器が開示されている。特許文献１の熱交換器では、第１フィン部材において、凹みにより蛇行するプレートフィン流路が形成されている。
（【００１１】以降は省略されています）
