公開番号2024131432
公報種別公開特許公報(A)
公開日2024-09-30
出願番号2023041687
出願日2023-03-16
発明の名称湯沸器
出願人株式会社パロマ
代理人個人,個人
主分類F24H 9/20 20220101AFI20240920BHJP(加熱;レンジ;換気)
要約【課題】1つの温度ヒューズで複数箇所の異常を検出できる湯沸器を提供する。

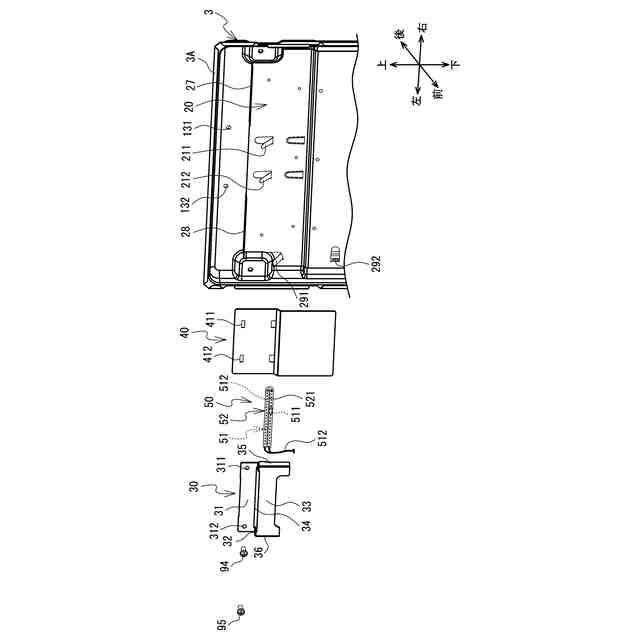

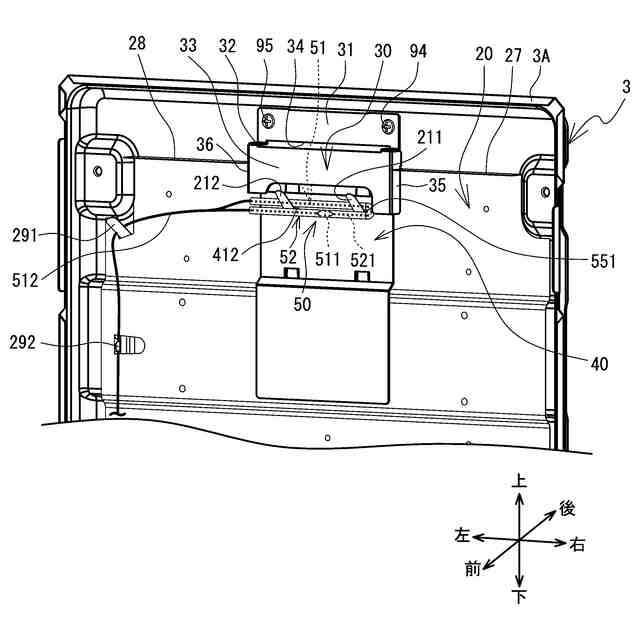

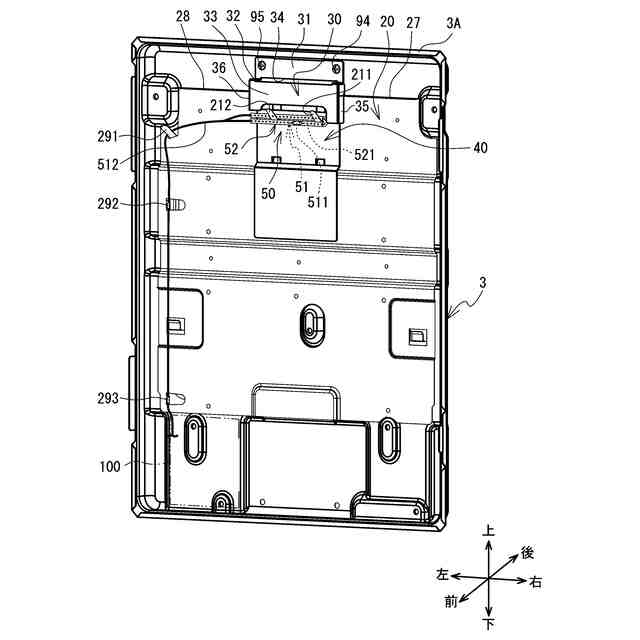

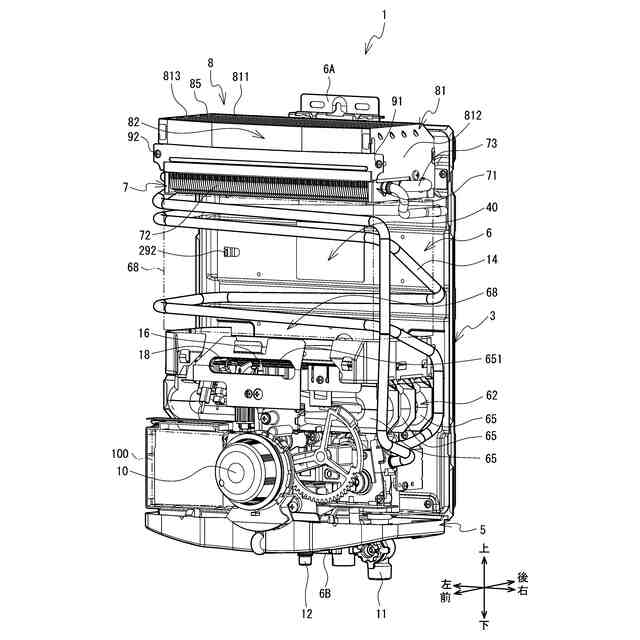

【解決手段】湯沸器はケーシングを備える。ケーシングのバックカバー3の前面には伝熱板40が設けられる。伝熱板40は、排気フードと熱交換器が設けられる上側の位置から、燃焼装置の筒胴部内の燃焼空間まで延び、ケーシングの材質よりも高い伝熱性を有するアルミ製である。このような伝熱板40の上部には、一対のスリットが設けられ、それら一対のスリットから一対のヒューズ取付片211,212が斜め上方に突出する。これらヒューズ取付片211,212に温度ヒューズ51を備えるヒューズ組立50が支持される。
【選択図】図6
特許請求の範囲【請求項１】
背面が壁に取り付けられるケーシング内に、バーナを備えた燃焼装置と、前記燃焼装置の上方に設けられ、前記バーナの燃焼排気により通水を加熱する熱交換器と、前記熱交換器の上方に設けられ、前記熱交換器を通過した前記燃焼排気を外部に排出する排気部と、所定以上の温度で溶断する温度ヒューズとを設け、前記温度ヒューズの溶断により緊急停止する湯沸器であって、
前記ケーシング内に設けられ、前記排気部と前記熱交換器が設けられる上側の位置から、前記燃焼装置内であって前記バーナの燃焼面の上方に形成された燃焼空間まで延び、前記ケーシングの材質よりも高い伝熱性を有する金属板を備え、
前記金属板の上部には、前記温度ヒューズを取り付ける為のヒューズ取付部が設けられたこと
を特徴とする湯沸器。
続きを表示（約 170 文字）【請求項２】
前記ケーシングは鉄製であり、前記金属板はアルミニウム製であること
を特徴とする請求項１に記載の湯沸器。
【請求項３】
前記ケーシング内において、前記燃焼装置の周囲を取り囲むようにして、前記熱交換器に水を供給する為の給水管が配置されていること
を特徴とする請求項１又は２に記載の湯沸器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、湯沸器に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、筒胴の周囲に２つの温度ヒューズを相互に異なる位置に組み付け、何れかの温度ヒューズが溶断したときに緊急停止させる給湯装置が知られている（例えば特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－１９１５１０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
２つの温度ヒューズを使用するので、筒胴への組み付け工数が多くなるという問題点があった。
【０００５】
本発明の目的は、１つの温度ヒューズで複数箇所の異常を検出できる湯沸器を提供することである。
【課題を解決するための手段】
【０００６】
請求項１の湯沸器は、背面が壁に取り付けられるケーシング内に、バーナを備えた燃焼装置と、前記燃焼装置の上方に設けられ、前記バーナの燃焼排気により通水を加熱する熱交換器と、前記熱交換器の上方に設けられ、前記熱交換器を通過した前記燃焼排気を外部に排出する排気部と、所定以上の温度で溶断する温度ヒューズとを設け、前記温度ヒューズの溶断により緊急停止する湯沸器であって、前記ケーシング内に設けられ、前記排気部と前記熱交換器が設けられる上側の位置から、前記燃焼装置内であって前記バーナの燃焼面の上方に形成された燃焼空間まで延び、前記ケーシングの材質よりも高い伝熱性を有する金属板を備え、前記金属板の上部には、前記温度ヒューズを取り付ける為のヒューズ取付部が設けられたことを特徴とする。
【０００７】
請求項２の湯沸器の前記ケーシングは鉄製であり、前記金属板はアルミニウム製であってもよい。
【０００８】
請求項３の湯沸器の前記ケーシング内において、前記燃焼装置の周囲を取り囲むようにして、前記熱交換器に水を供給する為の給水管が配置されていてもよい。
【発明の効果】
【０００９】
請求項１の湯沸器によれば、何等かの異常でケーシング内の上側に位置する排気部や熱交換器周辺の温度が所定以上になった場合、金属板の上部に取り付けられた温度ヒューズが溶断するので、湯沸器は緊急停止する。他方、熱交換器よりも下方に位置する燃焼装置周辺の温度が所定以上になった場合、燃焼空間まで延びる金属板を伝熱して温度ヒューズが溶断するので、湯沸器は緊急停止する。従って、本願の湯沸器は、一つの温度ヒューズで複数箇所の異常を検知できるので、２つの温度ヒューズを組み付ける従来の構成に比べて、ケーシング内への組み付け工数を削減できる。
【００１０】
請求項２の湯沸器によれば、金属板はアルミニウム製なので鉄製のケーシングよりも伝熱性が高い。よって、仮に燃焼装置の壁面が破損した場合、その破損した箇所から溢れ出た火炎や燃焼排気によって金属板が加熱され、ヒューズ取付部に取り付けられた温度ヒューズに速やかに伝熱される。従って、湯沸器は破損した箇所がヒューズ取付部から離れていても異常を速やかに検知できる。
（【００１１】以降は省略されています）
