公開番号2024141113
公報種別公開特許公報(A)
公開日2024-10-10
出願番号2023052584
出願日2023-03-29
発明の名称湯沸器
出願人株式会社パロマ
代理人個人,個人
主分類F24H 9/02 20060101AFI20241003BHJP(加熱;レンジ;換気)
要約【課題】燃焼排気の一部がケーシング内に取り込まれるのを防止できる湯沸器を提供する。

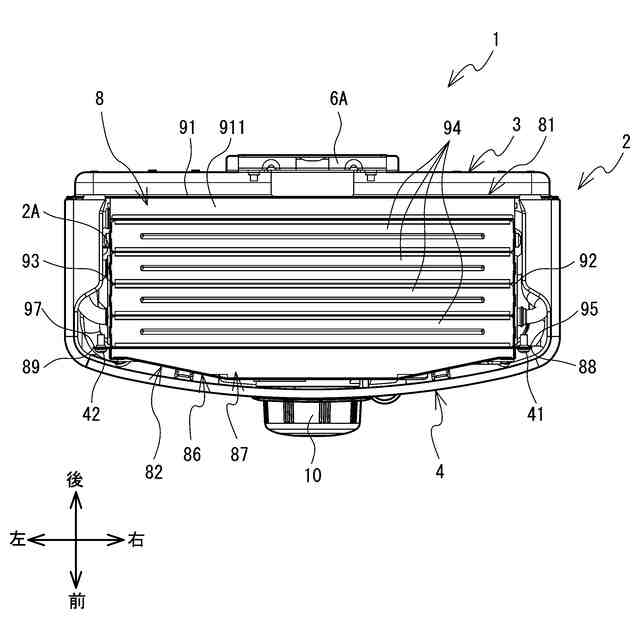

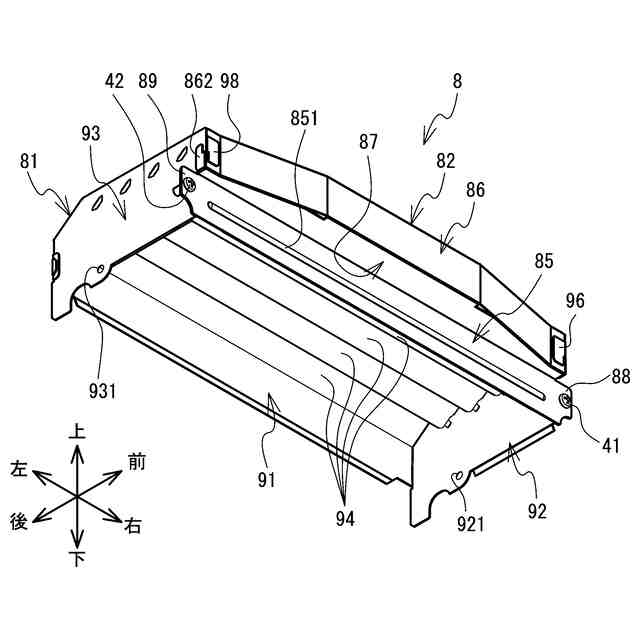

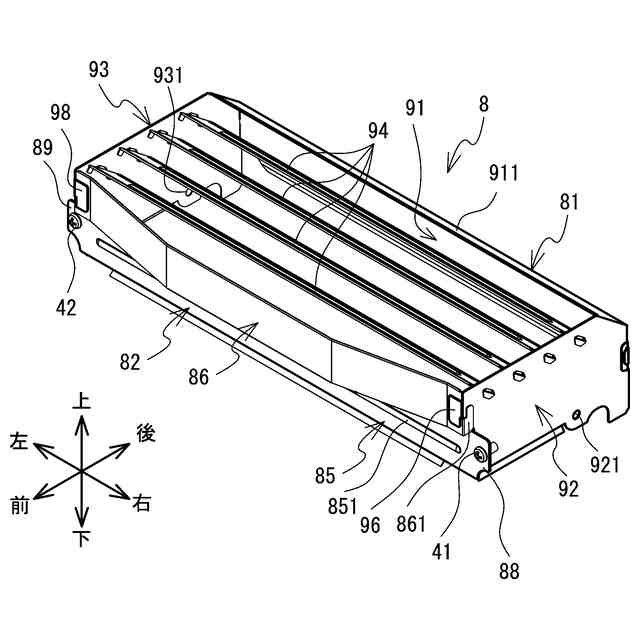

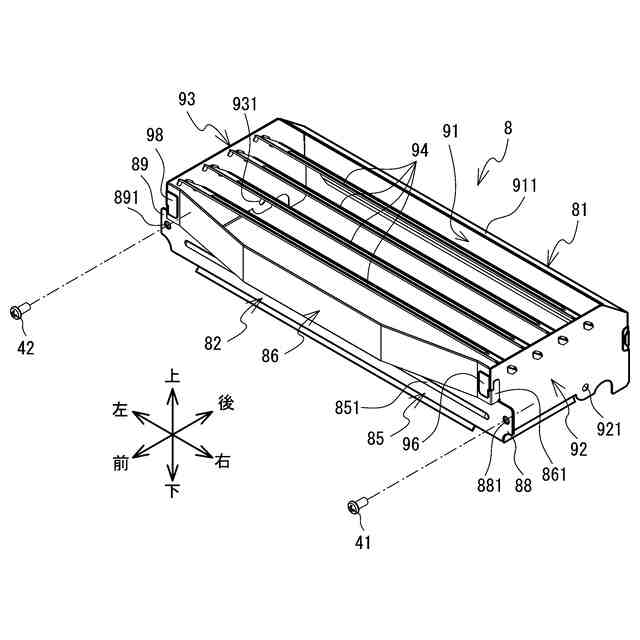

【解決手段】湯沸器のケーシング内において、排気フード8は熱交換器の上方に設けられる。排気フード8は本体部81と前板部82を備える。本体部81は後壁部91、右壁部92、左壁部93を備える。右壁部92及び左壁部93は、後壁部の右端部と左端部から前方に延びる。本体部81の前側は開放される。前板部82の左右両端部が右端部92と左端部93の夫々の前端部に固定されることで、前板部82は本体部81の前側を閉塞する。このような前板部82は、上側部86が下側部85よりも前方に突出する段付き形状であり、そのうち上側部86は、ケーシングのフロントカバーとの隙間を埋めるようにして配置される。
【選択図】図4
特許請求の範囲【請求項１】

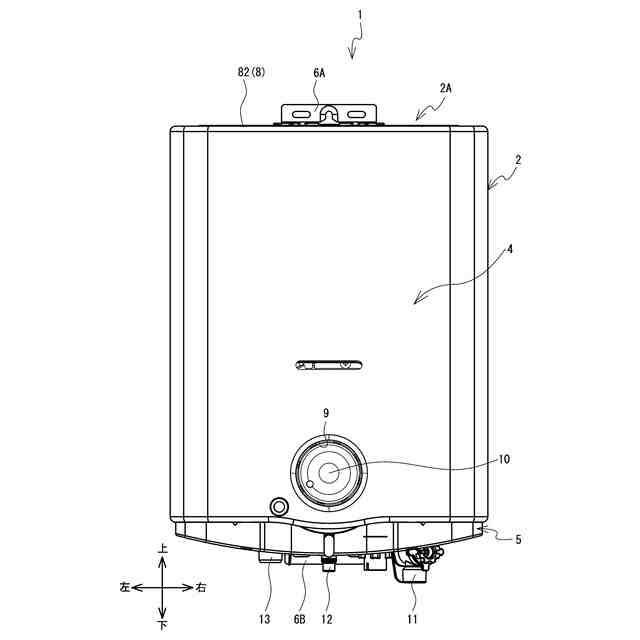

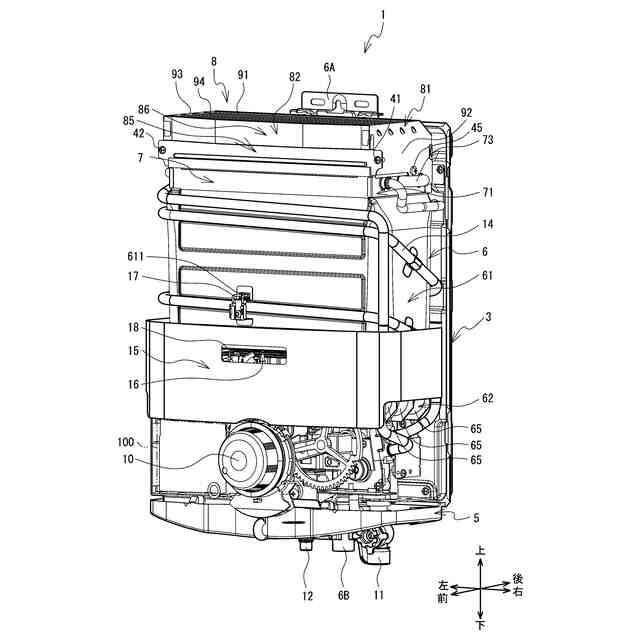

背面が壁に取り付けられる筒状のケーシング内に、バーナを備えた燃焼装置と、前記燃焼装置の上方に設けられ、前記バーナの燃焼排気により通水を加熱する熱交換器と、前記熱交換器の上方に設けられ、前記熱交換器を通過した前記燃焼排気を外部に排出する排気部とを備えた湯沸器であって、
前記排気部は、
後壁部と、前記後壁部の左右両端部から前方に延びる左右一対の側壁部とを備え、前側が開放された本体部と、
前記左右一対の側壁部の夫々の前端部に固定され、前記本体部の前側を閉塞する前板部と
を備え、

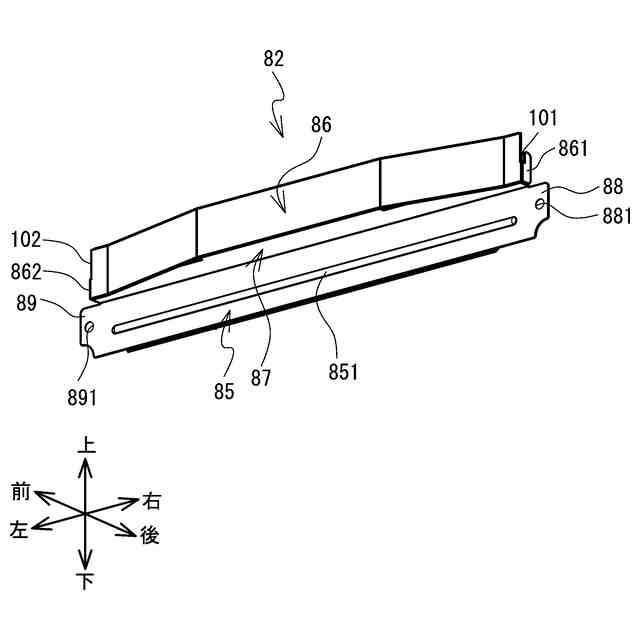

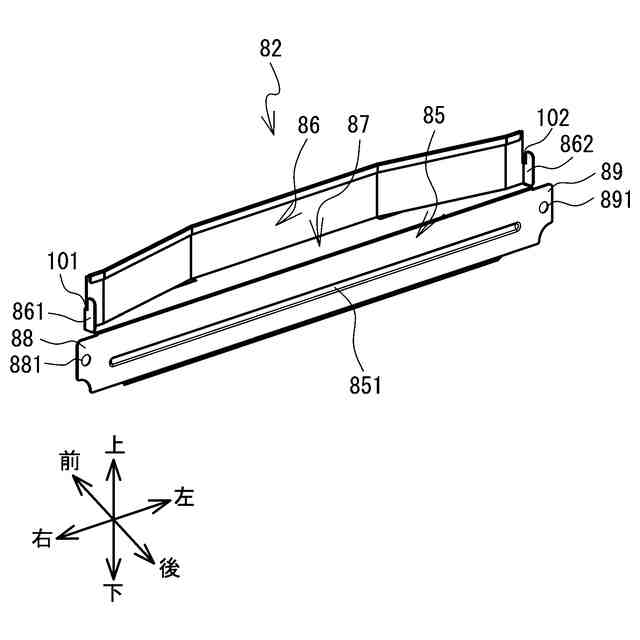

前記前板部は、上側部が下側部よりも前方に突出する段付き形状であって、
前記上側部は、前記ケーシングとの隙間を埋めるようにして配置されたこと
を特徴とする湯沸器。
続きを表示（約 650 文字）【請求項２】

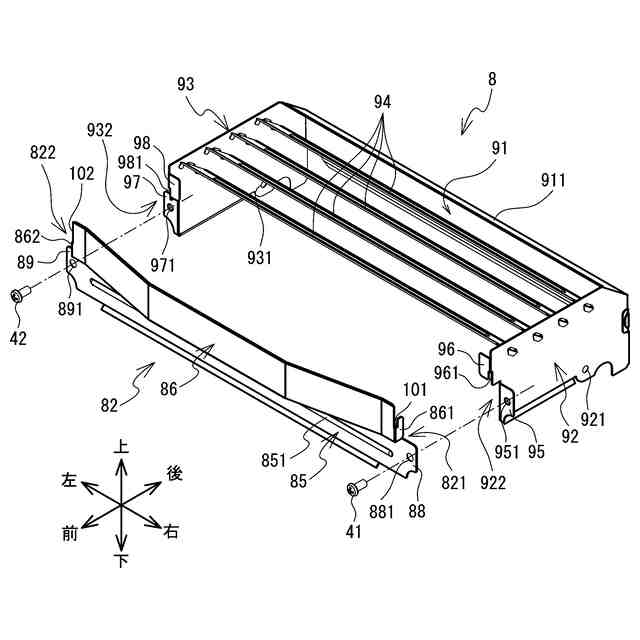

前記左右一対の側壁部の夫々の前端部には、被係合部と被固定部が設けられ、
前記前板部の左右両端部の夫々には、対応する前記被係合部に係合する係合部と、対応する前記被固定部にネジ止め固定される固定部とが設けられたこと
を特徴とする請求項１に記載の湯沸器。
【請求項３】
前記被係合部は、下方向に開口し且つ上下方向に延びる第１スリットを備え、
前記係合部は、上方向に開口し且つ上下方向に延び、前記第１スリットに対して下側から差し込まれて係合する第２スリットを備えたこと
を特徴とする請求項２に記載の湯沸器。
【請求項４】
前記前板部の前記左右両端部の夫々は、前記左右一対の側壁部の夫々に対して内側から外側に向かってテンションを掛けた状態で接触していること
を特徴とする請求項１から３の何れか一に記載の湯沸器。
【請求項５】
前記左右一対の側壁部の夫々の前端部には、前記前板部の前記上側部に対応する部分が、前記前板部の前記下側部に対応する部分よりも前方に突出する段付き形状の第１段付き部が設けられ、
前記前板部の前記左右両端部の夫々には、前記下側部に対応する部分が前記上側部に対応する部分よりも外方に突出する段付き形状であって、前記第１段付き部に組み合わされることによって、前記本体部に対して前記前板部を位置決めする第２段付き部が設けられたこと
を特徴とする請求項４に記載の湯沸器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、湯沸器に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、背面が壁に取り付けられるケーシングの内部に、バーナを備えた燃焼室と、その燃焼室の上方で通水されてバーナに加熱される熱交換器と、熱交換器を通過した燃焼排ガスを排出する防熱フードとを備えた湯沸器が知られている（例えば特許文献１参照）。
【０００３】
ケーシングは壁面に取り付けられるバックカバーと、そのバックカバーに前方から取り付けられるフロントカバーとかなる。防熱フードは、複数の整流板と、それら整流板の左右端に連設されて熱交換器の側面にビス固定される左右一対の脚部とからなる。このような構成を備える湯沸器において、熱交換器の伝熱管内を流れる水は、熱交換器のフィン間を通過する燃焼排気と熱交換することで加熱される。熱交換器を通過した燃焼排気は、防熱フードを通ってケーシングの上部から排出される。
【先行技術文献】
【特許文献】
【０００４】
特開２０１１－６９５８２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載の湯沸器では、防熱フードの上部前側が大きく開放されており、防熱フードとフロントカバーとの間には前後方向の隙間が形成されている。これにより、防熱フードの上部から排出された燃焼排気の一部が、フロントカバーとの間の前後方向の隙間を介してケーシング内に取り込まれてしまうという問題点があった。
【０００６】
本発明の目的は、燃焼排気の一部がケーシング内に取り込まれるのを防止できる湯沸器を提供することを目的とする。
【課題を解決するための手段】
【０００７】
請求項１の湯沸器は、背面が壁に取り付けられる筒状のケーシング内に、バーナを備えた燃焼装置と、前記燃焼装置の上方に設けられ、前記バーナの燃焼排気により通水を加熱する熱交換器と、前記熱交換器の上方に設けられ、前記熱交換器を通過した前記燃焼排気を外部に排出する排気部とを備えた湯沸器であって、前記排気部は、後壁部と、前記後壁部の左右両端部から前方に延びる左右一対の側壁部とを備え、前側が開放された本体部と、前記左右一対の側壁部の夫々の前端部に固定され、前記本体部の前側を閉塞する前板部とを備え、前記前板部は、上側部が下側部よりも前方に突出する段付き形状であって、前記上側部は、前記ケーシングとの隙間を埋めるようにして配置されたことを特徴とする。
【０００８】
請求項２の湯沸器の前記左右一対の側壁部の夫々の前端部には、被係合部と被固定部が設けられ、前記前板部の左右両端部の夫々には、対応する前記被係合部に係合する係合部と、対応する前記被固定部にネジ止め固定される固定部とが設けられてもよい。
【０００９】
請求項３の湯沸器の前記被係合部は、下方向に開口し且つ上下方向に延びる第１スリットを備え、前記係合部は、上方向に開口し且つ上下方向に延び、前記第１スリットに対して下側から差し込まれて係合する第２スリットを備えてもよい。
【００１０】
請求項４の湯沸器の前記前板部の前記左右両端部の夫々は、前記左右一対の側壁部の夫々に対して内側から外側に向かってテンションを掛けた状態で接触してもよい。
（【００１１】以降は省略されています）
