公開番号2025180158
公報種別公開特許公報(A)
公開日2025-12-11
出願番号2024087306
出願日2024-05-29
発明の名称製紙用フェルト及びこの製紙用フェルトの切断方法
出願人日本フエルト株式会社
代理人個人,個人
主分類D21F 7/08 20060101AFI20251204BHJP(製紙;セルロースの製造)
要約【課題】切断によって生じた糸の破片の視認性に優れることにより、フェルト表面への糸の破片の付着を防止する製紙用フェルト及びこの製紙用フェルトの切断方法を提供する。

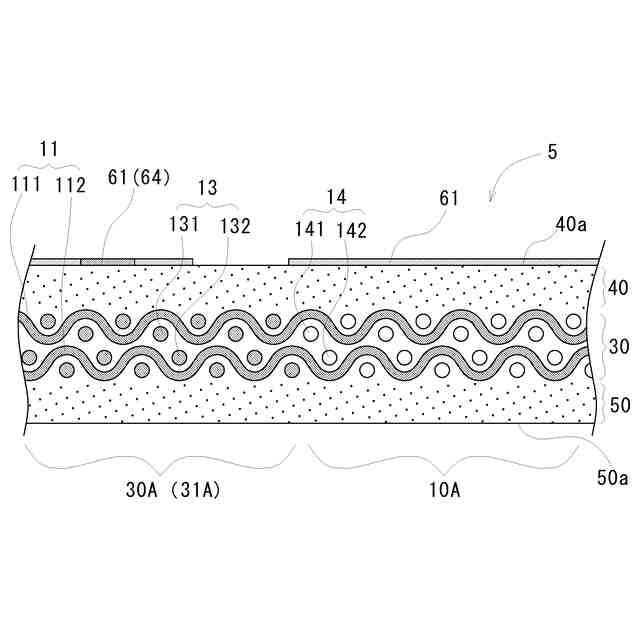

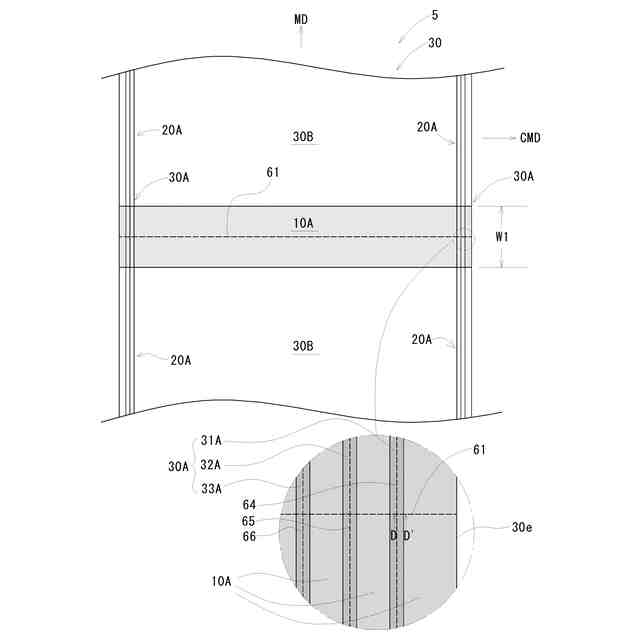

【解決手段】製紙用フェルト5は、基布30と、基布30に積層されたバット繊維層とを備え、基布30は、基布を分断するように幅方向(CMD)及び丈方向(MD)全長にわたって配置された、複数の発光糸からなる発光部10A、20A、30Aを有し、発光部10Aの位置を指示する破線状の目印61、発光部20Aの位置を指示する破線状の目印64、65、66が設けられている。製紙用フェルトの切断方法は、目印61、64、65、66に基づいて、発光部10A、20A、30Aを備える箇所を切断する。
【選択図】図10
特許請求の範囲【請求項１】
製織および／または不織の糸を有する基布と、前記基布に積層されたバット繊維層とを備える製紙用フェルトであって、
前記基布は、前記基布を分断するように配置された、複数の発光糸からなる少なくとも１つの発光部を有し、
前記発光部の位置を指示する目印が設けられていることを特徴とする製紙用フェルト。
続きを表示（約 840 文字）【請求項２】
前記目印は、前記発光部の厚さ方向に対応するように前記バット繊維層の表面に配置されている、請求項１に記載の製紙用フェルト。
【請求項３】
前記目印は、線状またはドット状に設けられている、請求項２に記載の製紙用フェルト。
【請求項４】
前記目印はインクによる表記である、請求項２または３に記載の製紙用フェルト。
【請求項５】
前記目印は、前記発光部の色と異なる色で発光する複数の発光糸からなり、前記発光部の両側に隣接配置されて前記基布の一部を構成する、請求項１に記載の製紙用フェルト。
【請求項６】
製織および／または不織の糸を有する基布と、前記基布に積層されたバット繊維層とを備える製紙用フェルトの切断方法であって、
前記基布は、前記基布を分断するように延在する、複数の発光糸からなる少なくとも１つの発光部を有し、
前記発光部の位置を指示する目印に基づいて、前記発光部を備える箇所を切断することを特徴とする製紙用フェルトの切断方法。
【請求項７】
前記目印は、前記発光部の厚さ方向に対応するように前記バット繊維層の表面に配置されており、前記目印に沿って切断する、請求項６に記載の製紙用フェルトの切断方法。
【請求項８】
前記目印は、前記発光部の厚さ方向に対応するように前記バット繊維層の表面にドット状に複数配置されており、前記目印を繋ぐ線を引いてから、該線に沿って切断する、請求項６に記載の製紙用フェルトの切断方法。
【請求項９】
前記目印は、前記発光部の色と異なる色で発光する複数の発光糸からなり、前記発光部の幅方向両側にて前記基布の一部を構成し、前記製紙用フェルトの側方端面から前記発光部の位置を確認して切断を開始し、前記異なる色の目印が露出した際に前記発光部側に切断方向を変える、請求項６に記載の製紙用フェルトの切断方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、抄紙機のプレスパートで使用される製紙用フェルト（以下「フェルト」ともいう。）及びこの製紙用フェルトの切断方法に関する。更に詳しくは、切断によって生じた糸の破片の視認性に優れることにより、フェルト表面への糸の破片の付着を防止する製紙用フェルト及びこの製紙用フェルトの切断方法に関する。
続きを表示（約 4,800 文字）【背景技術】
【０００２】
製紙用フェルトは、抄紙機におけるプレスパートの工程で使用される。製紙用フェルトは、経方向に無端状であり、機械のロールに掛け渡され、ロールの回転によって走行する。製紙用フェルトは、ワイヤーパートから運ばれてくる８０％程度の水分を含む湿紙を受け取り、一対のプレスロールの間で湿紙を加圧して搾水する。このように、製糸用フェルトを湿紙とともにプレスロール間に通過させることで、湿紙を搾水し、その表面が平滑化される。そして、５０％程度の水分率にして、次のドライパートに送り出す。
製紙用フェルトは、糸からなる基布と、この基布の両面に交絡して積層したバット繊維層とを有する。
そのため、バット繊維層表面に異物が付着すると、バット繊維層はバット繊維からなるため、異物は絡まれて付着し、除去しない限り、フェルトの周長周期で凹み跡がつく。凹み跡がついた湿紙は損紙となる虞があり、その際の被害は甚大なものとなる。
【０００３】
この異物の一つに、フェルトに内在している基布を構成する糸（単糸や撚糸）の破片（１ｍｍ～１０ｍｍ程度）が挙げられる。
この基布を構成する糸の破片は、フェルト切断時に、バット繊維層と同時に基布の糸も切断されることにより生ずる。
図１２に示すように、特に糸の延在する方向にフェルトを切断する場合に、糸が細かく切断されて糸の破片が生じやすい。例えば、同図（ａ）に示すように、直線状ではなく糸９０が撓んだ状態で延在する場合、直線状の切断線Ｃ３に沿って切断すると、糸９１から糸の破片９１ａ、９１ｂ、９１ｃが生ずる。また同図（ｂ）に示すように、直線状の糸９５の延在する方向に切断線Ｃ４が直線でなく揺らぎがある場合、糸９２から糸の破片９２ａ、９２ｂ、９２ｃが生ずる。
基布の糸の破片が生ずるのは、主として次の３つの場合である。まず、フェルト製造の仕上げ工程において、フェルトの幅方向の端縁部を丈方向に切断する幅カット時に丈方向に延在する糸の破片が生ずる。次いで、抄紙機の稼働中においてフェルトの端縁部が解れたり、丈方向に延在する糸が飛び出したりした際には、糸が抄紙機のロールに絡んだり人体に触れる危険性があるため、端縁部の幅カットをする必要が生じる。この幅カット時に丈方向に延在する糸の破片が生ずる。そして、フェルト使用後に抄紙機からフェルトを取り外すために、フェルトを幅方向に切断する場合、幅方向に延在する糸の破片が生ずる。
そうすると、新たに抄紙機にフェルトを掛け渡す際に、フェルトがフロアーを擦り、糸の破片がその表面のバット繊維層に付着する。糸の破片は小さく、半透明なため見逃しやすく、また、発見と除去に長時間を要することになる。
【０００４】
ここで、発光糸を用いたフェルトに係る文献が開示されている（例えば、特許文献１～８参照。）。
特許文献１には、螺旋基布の製造方法について開示されており、小幅基布の巻回ごとの丈方向の長さがばらつかないように、隣り合う小幅基布の緯方向の位置合わせを行う目的で緯糸の一部を発光糸にすることが記載されている。
特許文献２には、抄紙布の上に紙が載置された状態で、発光強度の増大を、検出器を使って検出する内容が開示されており、紙の収縮の把握を目的として発光糸を配置している。
特許文献３には、フェルト使用中に脱落した糸やバット繊維が紙に混入することで、紙が汚染された際に、製造業者に補償を求めるにあたり、どの製造業者に由来する異物であるかの特定を目的としており、糸やバット繊維にフォトクロミック材料を含有させる内容が開示されている。
特許文献４には、高温多湿の暗い環境下でも、耐久性を確保しつつ、蛇行や片寄などの走行状態を目視で簡単に視認可能にするために、糸で構成される織物の表面に発光剤含有樹脂を塗布した発光部を有する工業用繊維物が開示されている。
特許文献５には、ワープシーム基布を製造する際のループ形成時の視認性向上のため、基布の糸の一部を蛍光糸にした内容が開示されている。
特許文献６には、小幅基布同士を縫い合わせる際の、縫い位置の視認性を良くするために、隣り合う小幅基布同士を縫い合わせる際の目印（縫い位置）として、蛍光糸を用いる内容が開示されている。
特許文献７には、抄紙用布の経糸または緯糸の少なくとも一部に発光糸を使用し、発光強度の変化から、抄紙用布の汚染度合いや、糸の摩耗度合いを把握する内容が開示されている。
特許文献８には、プレスフェルトの摩耗の検知を目的とし、糸やバット繊維に発光材料を含有させ、プレスフェルトのどの層まで露出しているかを可視化する内容が開示されている。
【先行技術文献】
【特許文献】
【０００５】
特許６４９７６７８号公報
特許３７２６１１８号公報
英国特許２３１５４９９号公報
特許６９９７９１６号公報
特開２０２３－７０３２０号公報
特許６７１８７３１号公報
国際公開２０１２／１７５６７０号公報
特表２００７－５２１４０６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかし、上記いずれの文献も、発光糸を用いたフェルトに関する文献であるものの、フェルトの切断によって生じる糸の破片を精度よく発見、除去することを目的として発光糸を用いているわけではないため、コストを抑えつつ、糸の破片を精度よく発見、除去するための具体的な手段や手法についての記載はない。
【０００７】
本発明は、上記現状に鑑みてなされたものであり、コストを抑えつつ、切断によって生じた糸の破片の視認性を向上させることにより、フェルト表面への糸の破片の付着を抑制する製紙用フェルト及びこの製紙用フェルトの切断方法を提供することを目的とする。
【課題を解決するための手段】
【０００８】
上記問題を解決するための手段は、以下の通りである。
１．製織および／または不織の糸を有する基布と、前記基布に積層されたバット繊維層とを備える製紙用フェルトであって、
前記基布は、前記基布を分断するように配置された、複数の発光糸からなる少なくとも１つの発光部を有し、
前記発光部の位置を指示する目印が設けられていることを特徴とする製紙用フェルト。
２．前記目印は、前記発光部の厚さ方向に対応するように前記バット繊維層の表面に配置されている、前記１．に記載の製紙用フェルト。
３．前記目印は、線状またはドット状に設けられている、前記２．に記載の製紙用フェルト。
４．前記目印はインクによる表記である、前記２．または３．に記載の製紙用フェルト。
５．前記目印は、前記発光部の色と異なる色で発光する複数の発光糸からなり、前記発光部の両側に隣接配置されて前記基布の一部を構成する、前記１．に記載の製紙用フェルト。
６．製織および／または不織の糸を有する基布と、前記基布に積層されたバット繊維層とを備える製紙用フェルトの切断方法であって、
前記基布は、前記基布を分断するように延在する、複数の発光糸からなる少なくとも１つの発光部を有し、
前記発光部の位置を指示する目印に基づいて、前記発光部を備える箇所を切断することを特徴とする製紙用フェルトの切断方法。
７．前記目印は、前記発光部の厚さ方向に対応するように前記バット繊維層の表面に配置されており、前記目印に沿って切断する、前記６．に記載の製紙用フェルトの切断方法。
８．前記目印は、前記発光部の厚さ方向に対応するように前記バット繊維層の表面にドット状に複数配置されており、前記目印を繋ぐ線を引いてから、該線に沿って切断する、前記６．に記載の製紙用フェルトの切断方法。
９．前記目印は、前記発光部の色と異なる色で発光する複数の発光糸からなり、前記発光部の幅方向両側にて前記基布の一部を構成し、前記製紙用フェルトの側方端面から前記発光部の位置を確認して切断を開始し、前記異なる色の目印が露出した際に前記発光部側に切断方向を変える、前記６．に記載の製紙用フェルトの切断方法。
【発明の効果】
【０００９】
本発明の製紙用フェルトは、フェルトの切断時、基布を構成する糸のうち発光糸を選択的に切断できるため、抄紙機の周囲のフロアーに微細な糸の破片が落下しても、より容易に発見できる。そのため、フロアーを十分に清掃でき、新たなフェルトを抄紙機に掛け入れる際に、フェルトがフロアーに擦っても残存する糸の破片がフェルトに付着するのを抑制でき、フェルトが汚染されるのを防止することができる。
また、フェルトは使用環境により、種々の色に着色され得る。その上、フェルトは製造時や使用時に張力をかけられるため、特に幅方向に延在する発光部は湾曲してしまう。そのため、局所的に設けられた発光部の位置を、バット繊維層越しに、幅方向全長にわたって正確に把握することは難しい。一方で、発光糸は比較的高価であるため、基布を構成するすべての糸を発光糸に置き換えると、コストが高くなってしまう。発光部の位置を指示する目印を設けることで、発光糸を基布の一部にだけ使用したとしても、フェルトの使用環境によらず、発光部の位置を精度よく把握し、切断することが可能となる。
【００１０】
また、幅方向に延在する発光部を少なくとも１箇所備える場合には、掛けられたフェルトを幅方向に切断して、無端ベルトとしてのフェルトを取り外すことができる。

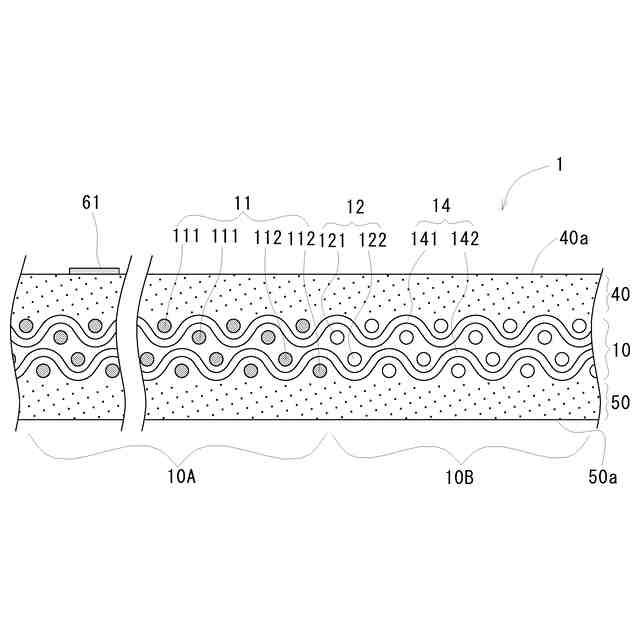

目印は、発光部の厚さ方向に対応するようにバット繊維層の表面に配置されている場合には、目印によって発光部の位置を確認することができる。
目印は、発光部の延在する方向に線状又はドット状に設けられている場合には、より容易に発光部の位置を精度よく把握することができる。
目印は、インクによる表記である場合にはフェルトの外観に変化を与えないものとすることができる場合がある。
目印は、前記発光部の色と異なる色で発光する複数の発光糸からなり、前記発光部の延在方向に沿って、前記発光部の両側に隣接配置されて前記基布の一部を構成する場合には、フェルトの目印が外観上表れないため、特に好ましい。
本発明の製紙用フェルトの切断方法であれば、発光部の位置を指示する目印に基づいて、容易に発光部を備える箇所を切断することができる。
目印は、発光部の厚さ方向に対応するようにバット繊維層の表面に配置されていれば、目印に沿って容易に切断することができる。

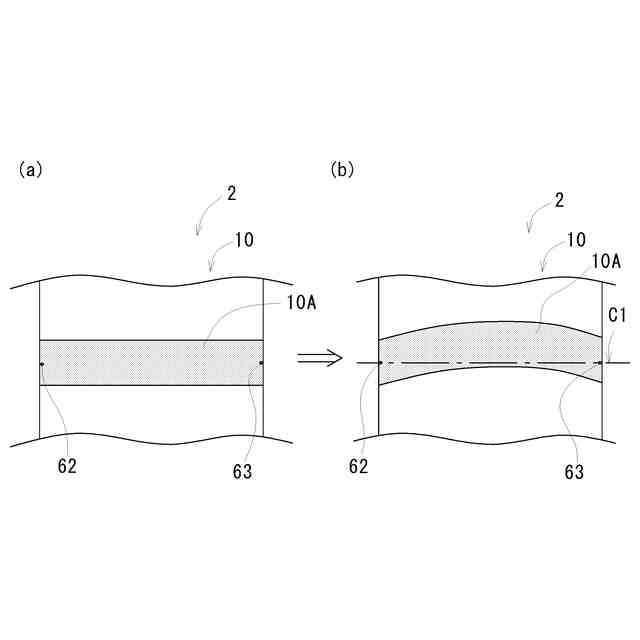

目印は、発光部の厚さ方向に対応するように前記バット繊維層の表面にドット状に複数配置されており、前記目印を繋ぐ線を引いてから、該線に沿って切断する方法であれば、
フェルト切断時以外は外観に変化を与えることが少ないため、外観上好ましい。

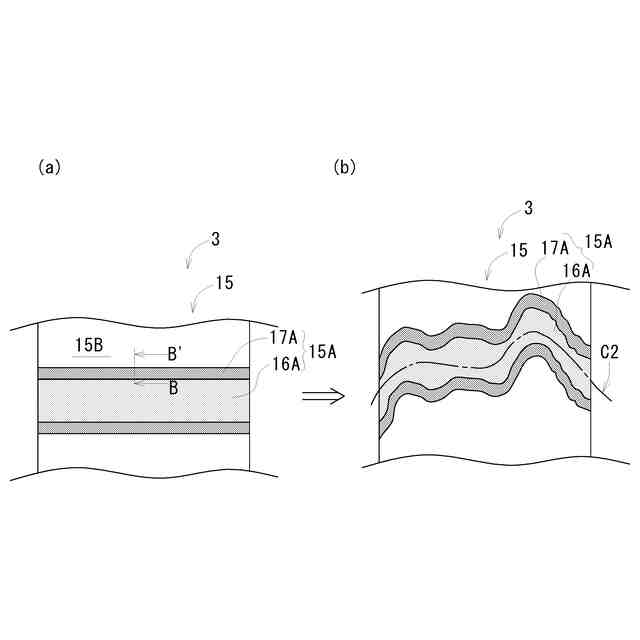

目印は、前記発光部の色と異なる色で発光する複数の発光糸からなり、前記発光部の幅方向両側にて前記基布の一部を構成し、前記製紙用フェルトの側方端面から前記発光部の位置を確認して切断を開始し、前記異なる色の目印が露出した際に前記発光部側に切断方向を変えることによりフェルトを切断する方法であれば、フェルトの目印が外観上表れないため、特に好ましい。
