特許ウォッチ

公開番号2025156249
公報種別公開特許公報(A)
公開日2025-10-14
出願番号2025056123
出願日2025-03-28
発明の名称印刷用塗工紙
出願人日本製紙株式会社
代理人個人,個人,個人,個人
主分類D21H 19/38 20060101AFI20251002BHJP(製紙;セルロースの製造)
要約【課題】高光沢、低密度に加え、高インキ乾燥性、高印刷光沢のバランスに優れた印刷用塗工紙を提供する。
【解決手段】原紙の少なくとも片面に顔料塗工層を有する印刷用塗工紙であり、
当該顔料塗工層が、以下の特性を備える:
1)最外顔料塗工層および非最外顔料塗工層を備える、
2)合計塗工量が17g/m²以下である、
3)前記最外顔料塗工層が、白色顔料として平均粒子径0.80μm以下の炭酸カルシウムと、アスペクト比が5.0～80のカオリンとを含有し、かつ接着剤としてスチレン・ブタジエン系共重合体ラテックスを顔料100重量部に対して8重量部以上含有する、
印刷用塗工紙。
【選択図】なし
特許請求の範囲【請求項１】
顔料塗工層Ａを原紙の少なくとも片面に備える印刷用塗工紙であって、
一面あたりの顔料塗工層Ａが以下を備える：
１）最外顔料塗工層および非最外顔料塗工層を備える、
２）前記最外顔料塗工層および非最外顔料塗工層の合計塗工量が片面当たり１７ｇ／ｍ
２
以下である、
３）前記最外顔料塗工層が、白色顔料として平均粒子径０．８０μｍ以下の炭酸カルシウムと、アスペクト比が５．０～８０．０のカオリンとを含有し、かつ接着剤としてスチレン・ブタジエン系共重合体ラテックスを顔料１００重量部に対して８重量部以上含有する、
印刷用塗工紙。
続きを表示（約 430 文字）【請求項２】
前記カオリンのＴＡＰＰＩ白色度が８５～９０％である、請求項１に記載の印刷用塗工紙。
【請求項３】
前記最外顔料塗工層の接着剤は、接着剤の全重量を基準として、０～２．０重量％の澱粉を含む、請求項１または２に記載の印刷用塗工紙。
【請求項４】
密度が１．２８ｇ／ｃｍ
３
以下である、請求項１または２に記載の印刷用塗工紙。
【請求項５】
白紙光沢度が６５％以上であり、
白色度が８０％以上であり、
ＪＩＳＰ８１１７に従って測定した王研式透気抵抗度が７０００秒以上である、
請求項１または２に記載の印刷用塗工紙。
【請求項６】
前記原紙の上に、前記顔料塗工層Ａを設ける工程、および
処理線圧が２２０ｋＮ／ｍ以下の条件で、カレンダー処理を行う工程、
を備える、請求項１または２に記載の印刷用塗工紙の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は高光沢、低密度、高インキ乾燥性、高印刷光沢のバランスに優れた印刷用塗工紙に関する。
続きを表示（約 3,200 文字）【背景技術】
【０００２】
出版、印刷の分野において、読みやすさや輸送時のエネルギー削減の観点から、紙自体の軽量化が求められている。従来、非塗工紙や微塗工紙などの光沢度の低い紙においては、機械パルプや嵩高剤を使用し、紙を嵩高にして低密度化することで軽量化を達成してきた。このような紙では、嵩高にした原紙を圧縮しないように、低い線圧でカレンダー処理を行うことが一般的であった。一方、塗工紙、特に光沢度の高い塗工紙においては、高い線圧でカレンダー処理を行い、紙表面を平坦化して光沢度を発現させる。したがって、高光沢度と低密度を両立することは困難であった。これに対し、例えば特許文献１には有機顔料を使用することが提案されている。また、特許文献２には、デラミネーテッドグレーを使用し、カレンダー処理を、特定の温度に調整された弾性ロールと金属ロールを用いて行う方法等が提案されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－０２８６６３号
特開２００６－２７４４６９号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、高光沢、低密度に加え、高インキ乾燥性、高印刷光沢のバランスに優れた印刷用塗工紙を提供することを課題とする。
【課題を解決するための手段】
【０００５】
発明者らは、特定の顔料を含む最外塗工層を設けることで、前記課題を解決できることを見出した。すなわち、前記課題は、以下の本発明によって解決される。
態様１
顔料塗工層Ａを原紙の少なくとも片面（片面または両面）に備える印刷用塗工紙であって、
一面当たりの顔料塗工層Ａが以下を備える：
１）少なくとも最外顔料塗工層および非最外顔料塗工層を備える、
２）前記最外顔料塗工層および非最外顔料塗工層の合計塗工量が１７ｇ／ｍ
２
以下である、
３）前記最外顔料塗工層が、白色顔料として平均粒子径０．８０μｍ以下の炭酸カルシウムと、アスペクト比が５．０～８０．０のカオリンとを含有し、かつ接着剤としてスチレン・ブタジエン系共重合体ラテックスを顔料１００重量部に対して８重量部以上含有する、
印刷用塗工紙。
態様２
前記カオリンのＴＡＰＰＩ白色度が８５～９０％である、態様１に記載の印刷用塗工紙。
態様３
前記最外顔料塗工層の接着剤は、接着剤の全重量を基準として、０～２．０重量％の澱粉を含む、態様１または２に記載の印刷用塗工紙。
態様４
密度が１．２８ｇ／ｃｍ
３
以下である、態様１～３のいずれかに記載の印刷用塗工紙。
態様５
白紙光沢度が６５％以上であり、
白色度が８０％以上であり、
ＪＩＳＰ８１１７に従って測定した王研式透気抵抗度が７０００秒以上である、
態様１～４のいずれかに記載の印刷用塗工紙。
態様６
前記原紙の上に、前記顔料塗工層Ａを設ける工程、および
処理線圧が２２０ｋＮ／ｍ以下の条件で、カレンダー処理を行う工程、
を備える、態様１～５のいずれかに記載の印刷用塗工紙の製造方法。
【発明の効果】
【０００６】
本発明により高光沢、低密度、高インキ乾燥性、高印刷光沢のバランスに優れた印刷用塗工紙を提供できる。
【発明を実施するための形態】
【０００７】
以下、本発明を詳細に説明する。本発明において「～」はその端点を含む。すなわち「Ｘ～Ｙ」はＸおよびＹの値を含む。
【０００８】
１．印刷用塗工紙
印刷用塗工紙とは原紙の上に設けられた顔料塗工層を備える印刷用の紙である。顔料塗工層とは白色顔料を主成分とする層である。当該印刷用塗工紙は、原紙の片面に顔料塗工層Ａを有する。当該顔料塗工層Ａは、次の特性を備える。１）少なくとも最外顔料塗工層および非最外顔料塗工層を備える（すなわち２層以上で構成される）。２）その合計塗工量は片面当たり１７ｇ／ｍ
２
以下である。３）最外顔料塗工層が、白色顔料として平均粒子径０．８０μｍ以下の炭酸カルシウムと、アスペクト比が５．０～８０．０のカオリンとを含有し、かつ接着剤としてスチレン・ブタジエン系共重合体ラテックスを顔料１００重量部に対して８重量部以上含有する。印刷用塗工紙は、用紙表面にオフセット印刷、グラビア印刷、オンデマンド印刷（レーザー方式、インクジェット方式、電子写真方式）、などの商業印刷を施すことができ、用途しては、封筒、書籍、雑誌、ポスター、カレンダーなどが挙げられる。顔料塗工層Ａは、両面に存在する場合があるが、この場合それぞれの顔料塗工層Ａは独立している。したがって、以下、１つ面に存在する顔料塗工層Ａについて説明する。例えば、一方の面の顔料塗工層ＡをＡ１、他方の面の顔料塗工層ＡをＡ２とするとき、以下における接着剤の量等は、Ａ１中の量またはＡ２中の量を意図しており、Ａ１中の量とＡ２中の量の平均値を意図していない。
【０００９】
（１）最外顔料塗工層
最外顔料塗工層は、原紙から最も遠い位置に存在する顔料塗工層である。
１）顔料
最外顔料塗工層は、白色顔料として平均粒子径０．８０μｍ以下の炭酸カルシウムと、アスペクト比が５．０～８０．０のカオリンとを含有する。平均粒子径は、レーザー回折法で測定した体積５０％平均粒子径（Ｄ５０）である。具体的には、Ｍａｌｖｅｒｎ社製、マスターサイザー３０００等により測定可能である。前記炭酸カルシウムのＤ５０（屈折率１．５７）は、好ましくは０．５～０．７５μｍ、より好ましくは０．５５～０．７０μｍである。前記の粒子径を有する炭酸カルシウムを最外顔料塗工層に含有させることで、光沢発現性に優れた印刷用顔料塗工紙とすることができる。炭酸カルシウムとしては、公知のものを使用でき、例えば、重質炭酸カルシウムまたはパルプ製造工程の苛性化工程で製造された軽質炭酸カルシウム（苛性化軽質炭酸カルシウム、特許５２７４０７７号公報参照）を使用できる。
【００１０】
カオリンのアスペクト比の下限は、５．０以上であるが、好ましくは５．５以上、より好ましくは５．８以上である。アスペクト比を前記範囲とすることで、カオリンが顔料塗工層中に配向して隙間なく並ぶため、毛細管現象によりインクの吸収性を高くすることができる。また、扁平なカオリンが配向することにより、印刷用塗工紙の光沢度を高くすることができる。アスペクト比の上限は８０．０以下であるが、好ましくは６０．０以下、より好ましくは４０．０、さらに好ましくは１０．０以下、特に好ましくは８．０以下である。アスペクト比の上限を前記範囲とすることで、塗工液の増粘が抑制され、高濃度でも塗工適性に優れた塗工液を得ることができるため、その塗工液を塗布した塗工紙は表面強度や白紙面感に優れる。アスペクト比はＭＡＳＴＥＲＳＩＺＥＲＳ」の測定値を用いて、紙パルプ技協誌第６５巻第１２号「塗工顔料物性と塗工紙品質の関係についての基礎研究」に記載された計算方法で算出される。カオリンの平均粒子径（Ｄ５０）は限定されないが、好ましくは０．５～２．０μｍ、より好ましくは０．８～１．５μｍである。カオリンの平均粒子径（Ｄ５０）も前述のとおり、レーザー回折法で測定される。前記炭酸カルシウムと前記カオリンの配合比（重量比）は、好ましくは３０～９５：５～７０、より好ましくは４０～９０：１０～６０である。

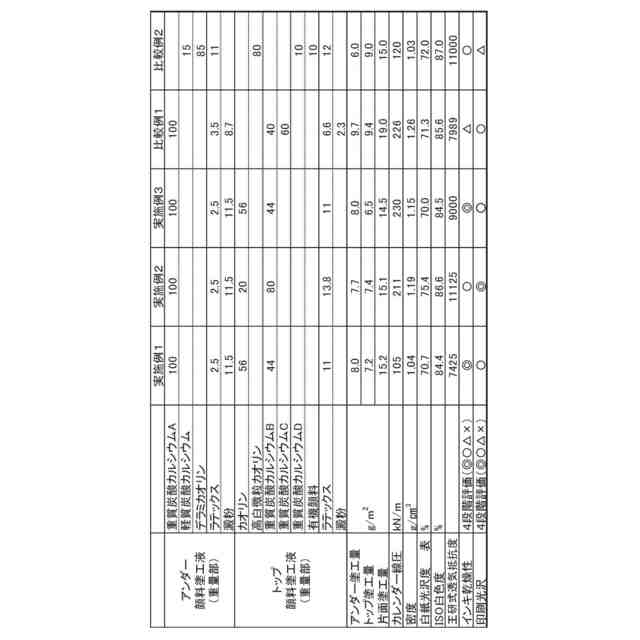

（【００１１】以降は省略されています）

関連特許
