特許ウォッチ

公開番号2025155949
公報種別公開特許公報(A)
公開日2025-10-14
出願番号2025030784
出願日2025-02-27
発明の名称消臭性板紙
出願人日本製紙株式会社
代理人個人,個人
主分類D21H 17/67 20060101AFI20251002BHJP(製紙;セルロースの製造)
要約【課題】本発明の課題は、優れた消臭性を備えた板紙を提供することである。
【解決手段】本発明によって、セルロース繊維を含有する抗ウイルス性板紙が提供される。本発明に係る消臭性板紙は、利用開始1時間経過後の臭気吸収率が7.5%以上である。また、本発明の消臭性板紙を用いた紙容器は、利用開始1時間経過後の[紙製容器外部の臭気指数/紙製容器内部の臭気指数]で計算される臭気漏洩度が85%以下であるため、紙容器周辺への臭いの漏洩を抑制することができる。
【選択図】なし
特許請求の範囲【請求項１】
複数の紙層を有する消臭性板紙であって、板紙の表層の少なくとも１つが、Ｃｕ、Ａｇ、Ａｕ、Ｐｔ、Ｐｄ、Ｎｉ、Ｍｎ、Ｆｅ、Ｔｉ、Ａｌ、Ｚｎからなる群より選ばれる少なくとも１つの金属イオンおよび／または金属粒子を含有するセルロース繊維をその紙層中に２．０％以上含んでなり、利用開始１時間経過後の臭気吸収率が７．５％以上である、消臭性板紙。
続きを表示（約 450 文字）【請求項２】
前記セルロース繊維が、消臭性板紙中に０．３～２．０％含まれている、請求項１に記載の消臭性板紙。
【請求項３】
前記セルロース繊維がＣｕおよび／またはＡｇを含有する、請求項１または２に記載の消臭性板紙。
【請求項４】
前記セルロース繊維がＣｕを含有する、請求項１または２に記載の消臭性板紙。
【請求項５】
前記板紙が、金属イオンおよび／または金属粒子を含有するセルロース繊維を含まない紙層を有する、請求項１または２に記載の消臭性板紙。
【請求項６】
請求項１または２に記載の消臭性板紙を用いた紙製容器であって、利用開始１時間経過後の［紙製容器外部の臭気指数／紙製容器内部の臭気指数］で計算される臭気漏洩度が８５％以下であることを特徴とする、紙製容器。
【請求項７】
請求項１または２に記載の消臭性板紙を用いた紙製家具。
【請求項８】
請求項１または２に記載の消臭性板紙を用いた紙製寝具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、消臭性板紙に関する。より具体的には、複数の紙層を有する消臭性板紙に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
シート状の基材に機能性付与剤を付与した機能性シートは、さまざまな産業分野において使用されている。より具体的に機能の例を挙げると、消臭、抗菌、耐熱、耐湿、耐候、耐溶剤、耐磨耗、電磁波遮断等の機能を有し、包装材料（紙器、段ボール、樹脂フィルム等）、建材（壁紙、化粧紙、敷紙等）、生活用品（脱臭材、芳香材）、工業用品（フィルター、ワイパー等）、医療品（マスク等）、衣類、その他紙製品（カレンダー等）等に使用される。中でも消臭、抗菌機能は多くの産業分野で必要とされることが多い。また機能性シートの用途に応じて、機能性シートの力学特性として引張強さ、引裂強さ、破裂強さが求められる。
【０００３】
シート状の基材に消臭・抗菌機能を付与するためには種々の技術が提案されている。例えば特許文献１及び２ではゼオライトを含浸させた無機多孔結晶－親水性高分子複合体が提案されており、該ゼオライトに金属を担持することにより抗菌効果や脱臭効果を付与することができることが開示されている。また特許文献３ではセルロース繊維内部でケイ素化合物とアルミニウム化合物とを反応させてシリカ・アルミナ多孔体であるゼオライトを生成させるセルロース繊維構造物が開示されている。特許文献４では銀系抗菌剤を含有する抗菌性セルロ－ス繊維が開示されている。特許文献５では酸化パルプを含有させた紙基材が開示されている。特許文献６では金属イオンおよび／または金属粒子を含有するセルロース繊維を含んだ抗ウイルス性板紙が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開平１０－１２０９２３号公報
特開平１１－３１５４９２号公報
特開２００８－０３１５９１号公報
特開平１１－１０７０３３号公報
国際公開２０１４／０９７９２９号
特開２０２３－０７５５６１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１～３に記載されているものは、セルロース繊維と金属成分を含む無機化合物の単なる混合体を用いたものであり、セルロース繊維と金属成分を含む無機化合物とが化学的に強固に結合しているわけではない。すなわち、金属成分を含む無機化合物は繊維のように物理的、化学的なネットワークを形成しないため、これを用いて機能性シートを製造した場合、引張強さや引裂強さなど、基材としての力学特性が低下するほか、金属成分を含む無機化合物が基材から脱落する問題がある。また、特許文献４および５に記載されているものは、抗菌性、抗ウイルス性に着目している発明であるが、消臭性に関しては特に触れられていない。
【０００６】
このような状況に鑑み、本発明は、利用開始１時間経過後の臭気吸収率を向上させることが可能な消臭性板紙を提供することを課題とする。
【課題を解決するための手段】
【０００７】
本発明は、これに限定されるものではないが、以下の態様を包含する。
［１］複数の紙層を有する消臭性板紙であって、板紙の表層の少なくとも１つが、Ｃｕ、Ａｇ、Ａｕ、Ｐｔ、Ｐｄ、Ｎｉ、Ｍｎ、Ｆｅ、Ｔｉ、Ａｌ、Ｚｎからなる群より選ばれる少なくとも１つの金属イオンおよび／または金属粒子を含有するセルロース繊維をその紙層中に２．０％以上含んでなり、利用開始１時間経過後の臭気吸収率が７．５％以上である、消臭性板紙。
［２］前記セルロース繊維が、消臭性板紙中に０．３～２．０％含まれている、［１］に記載の消臭性板紙。
［３］前記セルロース繊維がＣｕおよび／またはＡｇを含有する、［１］または［２］に記載の消臭性板紙。
［４］前記セルロース繊維がＣｕを含有する、［１］～［３］のいずれかに記載の消臭性板紙。
［５］前記板紙が、金属イオンおよび／または金属粒子を含有するセルロース繊維を含まない紙層を有する、［１］～［４］のいずれかに記載の消臭性板紙。
［６］［１］～［５］のいずれかに記載の消臭性板紙を用いた紙製容器であって、利用開始１時間経過後の［紙製容器外部の臭気指数／紙製容器内部の臭気指数］で計算される臭気漏洩度が８５％以下であることを特徴とする、紙製容器。
［７］［１］～［５］のいずれかに記載の消臭性板紙を用いた紙製家具。
［８］［１］～［５］のいずれかに記載の消臭性板紙を用いた紙製寝具。
【発明の効果】
【０００８】
本発明は、金属イオンおよび／または金属粒子を含有することにより、臭気吸収率が１５％以上である消臭性板紙を提供することができる。また本発明により、消臭性板紙の製造方法を提供することができる。
【発明を実施するための形態】
【０００９】
本発明は、消臭性板紙に関しており、複数の紙層を含んで構成される。本発明に係る消臭性板紙は、利用開始１時間経過後の臭気吸収率が７．５％以上であり、Ａｇ、Ａｕ、Ｐｔ、Ｐｄ、Ｎｉ、Ｍｎ、Ｆｅ、Ｔｉ、Ａｌ、Ｚｎ及びＣｕの群から選ばれる１種以上の金属イオン及び／または金属粒子を含有する金属含有セルロース繊維を含む。
【００１０】
本発明における消臭性板紙は、複数の紙層が積層された多層構造となっており、例えば、２層以上１０層以下であることが好ましく、３層以上９層以下であることがより好ましい。多層構造の場合、少なくとも１層以上が、前記金属含有セルロース繊維を含む必要がある。本発明の消臭性板紙は、３層以上の紙層を含むものであってもよい。
この時、内層が金属含有セルロース繊維を含有してもよいが、内層以外の外層が金属含有セルロース繊維を含むことが好ましい。

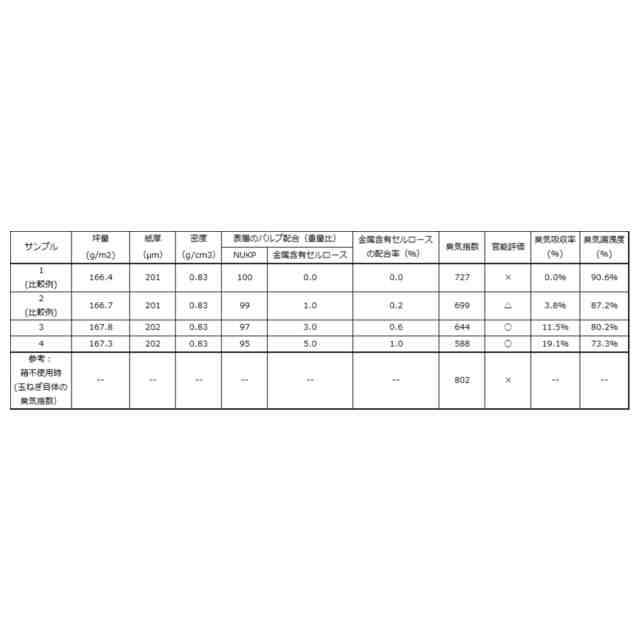

（【００１１】以降は省略されています）

関連特許
