公開番号2025156785
公報種別公開特許公報(A)
公開日2025-10-15
出願番号2024059447
出願日2024-04-02
発明の名称測定装置
出願人日本製紙株式会社
代理人個人
主分類D21F 7/00 20060101AFI20251007BHJP(製紙;セルロースの製造)
要約【課題】センサーの清掃頻度を低減させることができる測定装置を提供する。
【解決手段】抄紙機に設置され、前記抄紙機により抄かれた紙の品質を測定する測定装置であって、移動する前記紙の少なくとも一面に接触するセンサーと、前記センサーを搭載し、前記センサーを前記紙の移動方向と交差する方向に走査させるヘッド部と、前記ヘッド部が前記紙の幅方向両端部の外側を移動中に、前記センサーにエアーを噴射するエアー噴射部とを備える。
【選択図】図1
特許請求の範囲【請求項１】
抄紙機に設置され、前記抄紙機により抄かれた紙の品質を測定する測定装置であって、
移動する前記紙の少なくとも一面に接触するセンサーと、
前記センサーを搭載し、前記センサーを前記紙の移動方向と交差する方向に走査させるヘッド部と、
前記ヘッド部が前記紙の幅方向両端部の外側を移動中に、前記センサーにエアーを噴射するエアー噴射部と、
を備えることを特徴とする測定装置。
続きを表示（約 290 文字）【請求項２】
前記エアー噴射部は、前記紙の幅方向両端部の外側に設置されることを特徴とする請求項１記載の測定装置。
【請求項３】
前記エアー噴射部による前記エアーの噴射方向は、前記紙の移動方向と反対方向であって、前記紙の移動方向と平行な方向または前記紙の幅方向両端部から外側に向かう方向であることを特徴とする請求項１または請求項２記載の測定装置。
【請求項４】
前記エアー噴射部の先端に取り付けられ、前記エアー噴射部から噴射される前記エアーの噴射方向をガイドするガイドバーを備えることを特徴とする請求項１または請求項２記載の測定装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、抄紙機により抄かれた紙の品質を測定する測定装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
抄紙機により抄かれた紙の坪量、水分、灰分、厚さ等の品質をオンラインで測定する測定装置として、抄紙機に設置されたＢＭ計(Basis Weight & Moisture Measurement System)が用いられている。ＢＭ計は、抄紙工程において、キャリパー（紙厚）センサー等の各種センサーを搭載したヘッド部を紙の幅方向にスキャンさせながら紙厚等を連続的に測定する（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開平２－２８７２４５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上述のＢＭ計（測定装置）のキャリパーセンサーにおいては、紙面に接触する紙面接触部に粘着異物であるピッチが多く付着し、これら付着物が剥落することにより損紙及び継手（継目）が発生するという問題があった。
【０００５】
したがって、ピッチを除去するための清掃を通常約８時間間隔で行うが、紙の種類によっては短時間に多くのピッチが付着するため１０～２０分間隔で清掃する必要があった。清掃中はＢＭ計によるスキャニングができないため、測定回数が不十分となり、結果、紙厚プロファイルの異常の発見を逸するおそれがあった。
【０００６】
本発明の目的は、センサーの清掃頻度を低減させることができる測定装置を提供することである。
【課題を解決するための手段】
【０００７】
本発明者らは、上記の課題を解決するべく本発明を完成させた。本発明は、以下を提供する。
（１）抄紙機に設置され、前記抄紙機により抄かれた紙の品質を測定する測定装置であって、移動する前記紙の少なくとも一面に接触するセンサーと、前記センサーを搭載し、前記センサーを前記紙の移動方向と交差する方向に走査させるヘッド部と、前記ヘッド部が前記紙の幅方向両端部の外側を移動中に、前記センサーにエアーを噴射するエアー噴射部とを備えることを特徴とする測定装置。
（２）前記エアー噴射部は、前記紙の幅方向両端部の外側に設置されることを特徴とする（１）記載の測定装置。
（３）前記エアー噴射部による前記エアーの噴射方向は、前記紙の移動方向と反対方向であって、前記紙の移動方向と平行な方向または前記紙の幅方向両端部から外側に向かう方向であることを特徴とする（１）または（２）記載の測定装置。
（４）前記エアー噴射部の先端に取り付けられ、前記エアー噴射部から噴射される前記エアーの噴射方向をガイドするガイドバーを備えることを特徴とする（１）または（２）記載の測定装置。
【発明の効果】
【０００８】
本発明によれば、センサーの清掃頻度を低減させることができる測定装置を提供することができる。
【図面の簡単な説明】
【０００９】

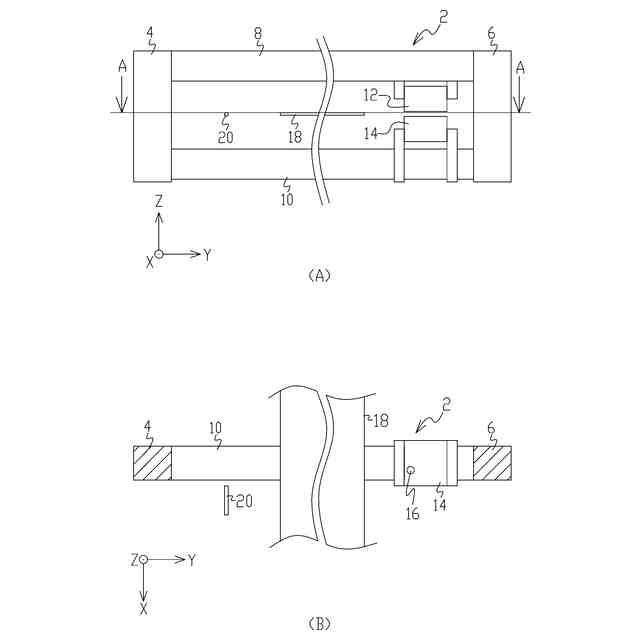

（Ａ）は実施の形態に係る測定装置の構成を示す正面図、（Ｂ）は実施の形態に係る測定装置の構成を示す断面図である。

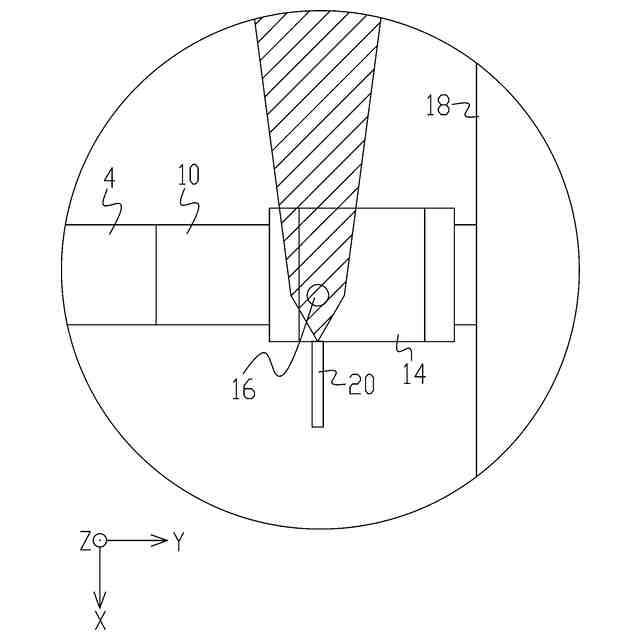

実施の形態に係るエアー噴射部がエアーを噴射する噴射エリアについて説明するための図である。

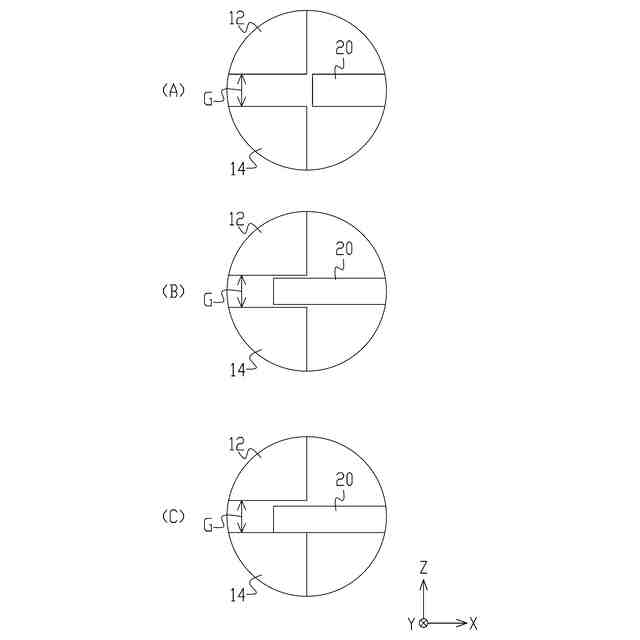

実施の形態に係る上部ヘッド部及び下部ヘッド部とエアー噴射部との位置関係について説明するための図である。

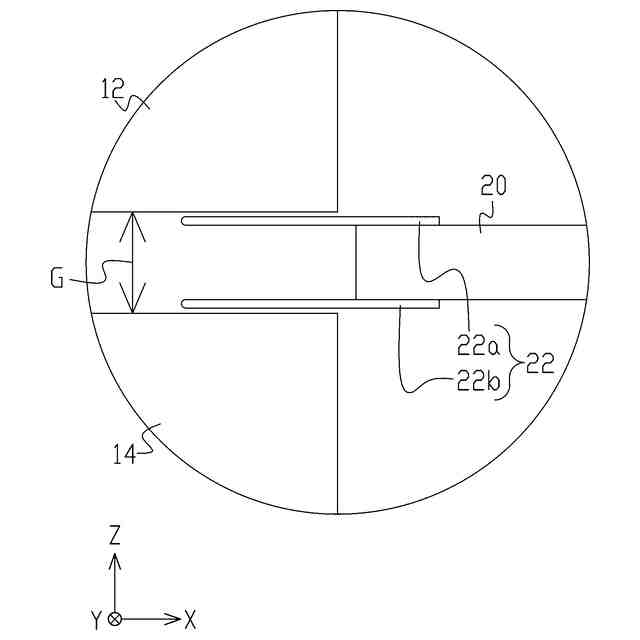

実施の形態に係る上部ヘッド部及び下部ヘッド部とガイド部との位置関係について説明するための図である。

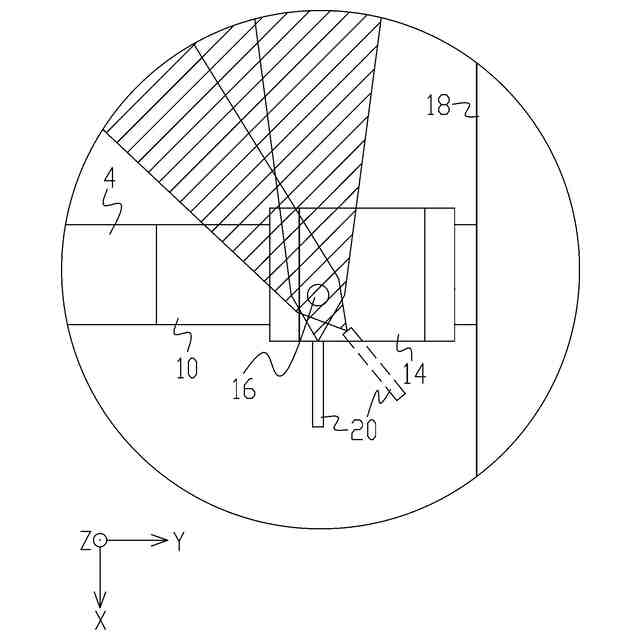

他の実施の形態に係るエアー噴射部がエアーを噴射する噴射エリアについて説明するための図である。
【発明を実施するための形態】
【００１０】
以下、図面を参照して、本発明の実施の形態に係る測定装置について説明する。この実施の形態に係る測定装置は、例えば抄紙機に設置されるＢＭ計(Basis Weight & Moisture Measurement System)であって、抄紙機により抄かれた紙の坪量、水分、灰分、厚さ等の品質をオンラインで測定する。図１（Ａ）はこの実施の形態に係る測定装置の構成を示す正面図、図１（Ｂ）は図１（Ａ）のＡ－Ａ断面図である。なお、以下において、図１に示すＸＹＺ直交座標系を設定し、この直交座標系を参照しつつ各部の位置関係等について説明する。Ｘ軸を図１（Ａ）の紙面に直交する方向、Ｙ軸を図１（Ａ）の紙面左右方向、Ｚ軸を図１（Ａ）の紙面上下方向に設定する。
（【００１１】以降は省略されています）
