特許ウォッチ

公開番号2025147565
公報種別公開特許公報(A)
公開日2025-10-07
出願番号2024047877
出願日2024-03-25
発明の名称ポリアミド樹脂強化用セルロース系繊維
出願人UBE株式会社,日本製紙株式会社
代理人弁理士法人津国
主分類D06M 13/332 20060101AFI20250930BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】製造時の樹脂圧を低減することができる、ポリアミド樹脂用強化用セルロース系繊維を提供する。
【解決手段】本発明は、イソホロンジアミンを含む、ポリアミド樹脂強化用セルロース系繊維、前記繊維と脂肪族ポリアミド樹脂とを含む、ポリアミド樹脂組成物、及び、前記ポリアミド樹脂組成物を含む、成形体に関する。
【選択図】なし
特許請求の範囲【請求項１】
イソホロンジアミンを含む、ポリアミド樹脂強化用セルロース系繊維。
続きを表示（約 480 文字）【請求項２】
前記セルロース系繊維が、アセチル化セルロース系繊維である、請求項１に記載のポリアミド樹脂強化用セルロース系繊維。
【請求項３】
請求項１又は２に記載のポリアミド樹脂用強化用セルロース系繊維と、脂肪族ポリアミド樹脂とを含む、ポリアミド樹脂組成物。
【請求項４】
脂肪族ポリアミド樹脂が、ポリアミド６である、請求項３に記載のポリアミド樹脂組成物。
【請求項５】
請求項３に記載のポリアミド樹脂組成物を含む、成形体。
【請求項６】
請求項４に記載のポリアミド樹脂組成物を含む、成形体。
【請求項７】
ポリアミド樹脂組成物の製造方法であって、
（１Ａ）セルロース系繊維とイソホロンジアミンとを接触させて、イソホロンジアミンを少なくとも結晶内に含む、セルロース系繊維を得る工程と、
（１Ｂ）工程（１Ａ）で得られたセルロース系繊維と、脂肪族ポリアミド樹脂とを溶融混練して、ポリアミド樹脂組成物を得る工程と
を含む、ポリアミド樹脂組成物の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ポリアミド樹脂強化用セルロース系繊維に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
繊維強化樹脂組成物は、軽量である利点を有することから、金属材料に代えて自動車部品、航空機内部品、家庭用機器、建設材料等の分野で使用されている。また、繊維強化樹脂組成物から形成される構造体の軽量化の観点から、樹脂組成物を強化する繊維として、比重の小さな天然繊維を用いた天然繊維で強化した樹脂組成物が提案されている。
【０００３】
特許文献１には、ポリアミド６と、セルロース系繊維と、一個又は複数個のアミノ基又は酸無水物基を有する相溶化剤とを含むポリアミド樹脂組成物であって、前記相溶化剤の融点が４０℃～２６０℃であることを特徴とするポリアミド樹脂組成物が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－８４９９９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明者らの知見によれば、特許文献１に開示されたポリアミド樹脂組成物は、前記組成物の製造時の樹脂圧の低減に関し、改善の余地があった。
【０００６】
したがって、本発明の目的は、製造時の樹脂圧を低減することができる、ポリアミド樹脂用強化用セルロース系繊維を提供することにある。
【課題を解決するための手段】
【０００７】
本発明者らは、イソホロンジアミンを含むセルロース系繊維を用いた場合に、ポリアミド樹脂組成物を製造する際の樹脂圧を低減することができることを見出した。
【０００８】
本発明は、以下の［１］～［６］に関する。
［１］イソホロンジアミンを含む、ポリアミド樹脂強化用セルロース系繊維。
［２］前記セルロース系繊維が、アセチル化セルロース系繊維である、［１］に記載のポリアミド樹脂強化用セルロース系繊維。
［３］［１］又は［２］に記載のポリアミド樹脂用強化用セルロース系繊維と、脂肪族ポリアミド樹脂とを含む、ポリアミド樹脂組成物。
［４］脂肪族ポリアミド樹脂が、ポリアミド６である、［３］に記載のポリアミド樹脂組成物。
［５］［３］又は［４］に記載のポリアミド樹脂組成物を含む、成形体。
［６］ポリアミド樹脂組成物の製造方法であって、
（１Ａ）セルロース系繊維とイソホロンジアミンとを接触させて、イソホロンジアミンを少なくとも結晶内に含む、セルロース系繊維を得る工程と、
（１Ｂ）工程（１Ａ）で得られたセルロース系繊維と、脂肪族ポリアミド樹脂とを溶融混練して、ポリアミド樹脂組成物を得る工程と
を含む、ポリアミド樹脂組成物の製造方法。
【発明の効果】
【０００９】
本発明によれば、製造時の樹脂圧を低減することができる、ポリアミド樹脂用強化用セルロース系繊維を提供することができる。
【発明を実施するための形態】
【００１０】
［ポリアミド樹脂強化用セルロース系繊維］
ポリアミド樹脂強化用セルロース系繊維は、イソホロンジアミンを含む。具体的には、ポリアミド樹脂強化用セルロース系繊維は、セルロース系繊維と、イソホロンジアミンとを含む。ポリアミド樹脂強化用セルロース系繊維は、ポリアミド樹脂を強化するために用いられる繊維成分である。

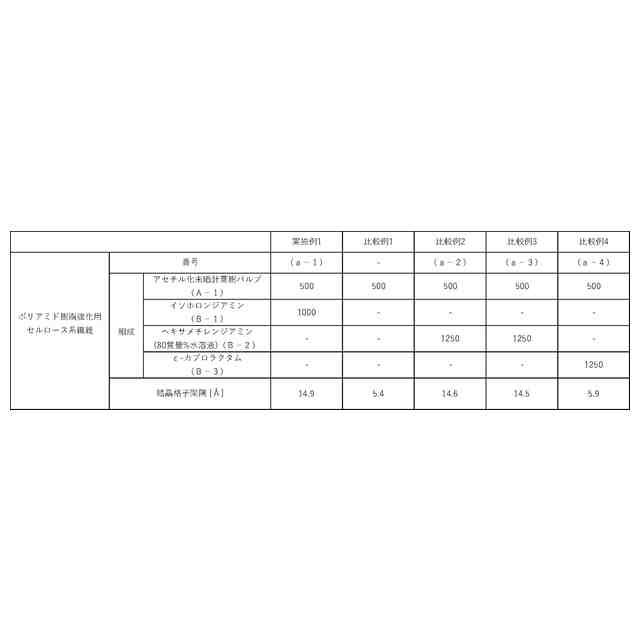

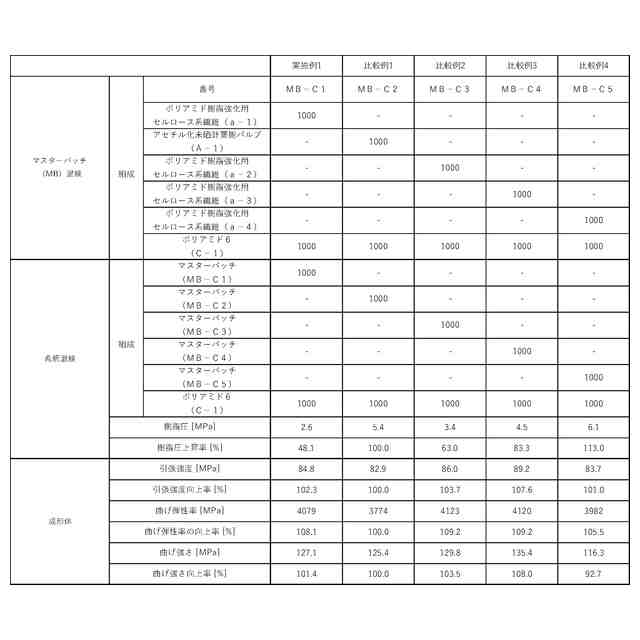

（【００１１】以降は省略されています）

関連特許
