公開番号2025171269
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024076431
出願日2024-05-09
発明の名称物干装置
出願人株式会社アライホーム
代理人個人
主分類D06F 57/12 20060101AFI20251113BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】より効率的に洗濯作業を行うことができる物干装置を提供する。
【解決手段】物干装置は、互いに向かい合う一組の壁面それぞれに設定された軌道を移動する一組の移動体と、一組の前記移動体により支持された物干竿とを有する。好適には、前記移動体は、前記壁面それぞれに設定されたループ状の軌道を移動し、前記物干竿の両端が、一組の前記移動体により支持されている。好ましくは、前記ループ状の軌道を形成する回転機構をさらに有し、前記移動体は、前記回転機構に設けられ、前記回転機構は、住宅の上階と下階とを貫通する吹き抜け構造の垂直壁面それぞれに設置される。

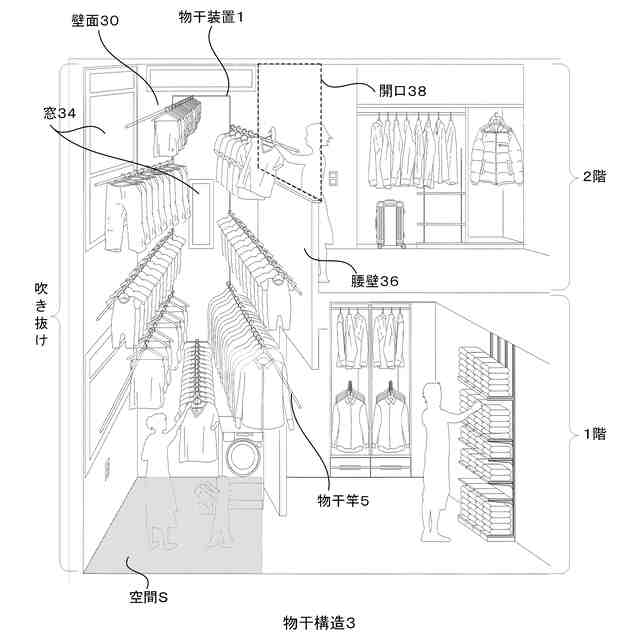

【選択図】図1
特許請求の範囲【請求項１】
互いに向かい合う一組の壁面それぞれに設定された軌道を移動する一組の移動体と、
一組の前記移動体により支持された物干竿と
を有する物干装置。
続きを表示（約 600 文字）【請求項２】
前記移動体は、前記壁面それぞれに設定されたループ状の軌道を移動し、
前記物干竿の両端が、一組の前記移動体により支持されている
請求項１に記載の物干装置。
【請求項３】
前記ループ状の軌道を形成する回転機構
をさらに有し、
前記移動体は、前記回転機構に設けられ、
前記回転機構は、住宅の上階と下階とを貫通する吹き抜け構造の互いに向かい合う一組の垂直壁面それぞれに設置される
請求項２に記載の物干装置。
【請求項４】
前記回転機構は、チェーンの回転によりループ状の軌道を形成し、
前記移動体は、前記回転機構それぞれのチェーンに所定の間隔を空けて複数設けられ、
前記一組の移動体は、前記物干竿を、床面に対して水平に支持する
請求項３に記載の物干装置。
【請求項５】
前記移動体は、アイボルトであり、
前記物干竿は、一組のアイボルトのリング部分に、先端を通して支持される
請求項１に記載の物干装置。
【請求項６】
前記ループ状の軌道を移動する、前記移動体の移動方向を切り替えるスイッチ部
をさらに有し、
前記チェーンは、前記スイッチ部の切り替え指示により、回転方向を転換する
請求項４に記載の物干装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、物干装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
例えば、特許文献１には、降雨を感知する降雨感知センサーを備え、建物の室外と室内との間を建物に設けた開口を介して移動可能な搬送機構を備え、被乾燥物を支持する被乾燥物支持具を前記搬送機構に保持可能とし、降雨感知センサーにより降雨を感知すると搬送機構により被乾燥物支持具が室外から室内に搬送される物干し装置において、建物の開口を開閉可能に設けられた開閉体を介して室外に設けた室外搬送レールと、室内に設けた室内搬送レールと、室外搬送レールと室内搬送レールに沿って移動可能に設けた前記被乾燥物支持具を吊り下げ可能な搬送体と、搬送体を移動する駆動機構とから搬送機構を構成し、降雨感知センサーにより降雨を感知すると開閉体を開いて開口から搬送体を被乾燥物支持具を吊り下げたそのままの状態で室外から室内に搬送した後、開閉体により開口を閉じるように構成したことを特徴とする物干し装置が開示されている。
【０００３】
また、特許文献２には、一階から屋根裏まで貫通した吹抜空間と、該吹抜空間上部の屋根裏部に取り付けられた昇降機構と、該昇降機構により一階から屋根裏まで昇降される物干部とを備えていることを特徴とする物干用吹抜構造が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１０-２４０００１号公報
特開平９－３２３１５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、より効率的に洗濯作業を行うことができる物干装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明に係る物干装置は、互いに向かい合う一組の壁面それぞれに設定された軌道を移動する一組の移動体と、一組の前記移動体により支持された物干竿とを有する。
【０００７】
好適には、前記移動体は、前記壁面それぞれに設定されたループ状の軌道を移動し、前記物干竿の両端が、一組の前記移動体により支持されている。
【０００８】
好適には、前記ループ状の軌道を形成する回転機構をさらに有し、前記移動体は、前記回転機構に設けられ、前記回転機構は、住宅の上階と下階とを貫通する吹き抜け構造の互いに向かい合う一組の垂直壁面それぞれに設置される。
【０００９】
好適には、前記回転機構は、チェーンの回転によりループ状の軌道を形成し、前記移動体は、前記回転機構それぞれのチェーンに所定の間隔を空けて複数設けられ、前記一組の移動体は、前記物干竿を、床面に対して水平に支持する。
【００１０】
好適には、前記移動体は、アイボルトであり、前記物干竿は、一組のアイボルトのリング部分に、先端を通して支持される。
組の移動体は、前記物干竿を、床面に対して水平に支持する。
（【００１１】以降は省略されています）
