特許ウォッチ

公開番号2025125485
公報種別公開特許公報(A)
公開日2025-08-27
出願番号2024033374
出願日2024-02-15
発明の名称パイプ用係止、固定装置及び洗濯バサミ取り付け具
出願人個人
代理人
主分類D06F 55/00 20060101AFI20250820BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】ビスや接着を使わず、簡単に角パイプ又は丸パイプ上を移動し、しっかり無段階に係止、固定することを可能にする、角パイプ又は丸パイプ用係止、固定できる装置を提供する。
【解決手段】弾力のある樹脂、またはバネ鋼を用い、板面が数十度の角度でVの字形に曲げて成型され、その各板面中央に角パイプ又は丸パイプが連続して貫通する、Vの字形に対して縦長の長方形又は楕円形の穴を有す構造で、上部を指で摘んで数度閉じることで前記穴とパイプ間の上下に隙間が生じ、前記パイプ上をスムーズに移動でき、指を離すとVの字の角度が広がり、前記穴とパイプ間の上下の隙間がなくなり。前記パイプを締め付けることで無段階に係止、固定することを可能にする。固定装置の下部に洗濯バサミを取り付けるためのフック受けを有する洗濯バサミ取り付け具は、洗濯物を乾きやすくするために、洗濯物の隙間調整が簡単にできる。

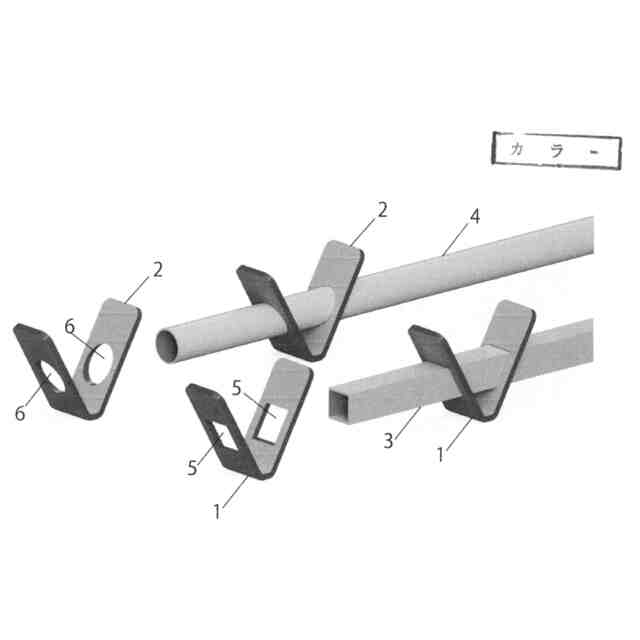

【選択図】図1
特許請求の範囲【請求項１】
本発明は、弾力のある樹脂、またはバネ鋼を用い、板面が数十度の角度でＶの字形に曲げて成型され、その各板面中央に角パイプ又は丸パイプが連続して貫通する、Ｖの字形に対して縦長の長方形又は楕円形の穴を有す構造で、Ｖの字形上部を指で摘んで数度閉じることで前記縦長の長方形又は楕円形の穴とパイプ間の上下に隙間が生じ、角パイプ又は丸パイプ上をスムーズに移動でき、指を離すとＶの字の角度が広がり、前記縦長の長方形又は楕円形の穴とパイプ間の上下の隙間がなくなり角パイプ又は丸パイプを締め付けることで角パイプ又は丸パイプ上に無段階に係止、固定することを可能にする、角パイプ又は丸パイプ用係止、固定装置。
続きを表示（約 340 文字）【請求項２】
複数の洗濯バサミが取り付けられる、一部または全部を角パイプ又は丸パイプで構成された角ハンガーにおいて、前記本発明の角パイプ又は丸パイプ用係止、固定装置の下部に洗濯バサミを取り付けるためのフック受けを有する構造で、角パイプ又は丸パイプ用係止、固定装置Ｖの字形上部を指で摘んで数度閉じることで縦長の長方形又は楕円形の穴とパイプ間の上下に隙間が生じ、角パイプ又は丸パイプ上をスムーズに移動でき、指を離すとＶの字の角度が広がり、前記縦長の長方形又は楕円形の穴とパイプ間の上下の隙間がなくなり角パイプ又は丸パイプを締め付けることで角パイプ又は丸パイプ上に無段階に係止、固定することを可能にし、洗濯物を乾きやすくするために、洗濯物の隙間調整が簡単にできる、洗濯バサミ取り付け具。

発明の詳細な説明【技術分野】
【０００１】

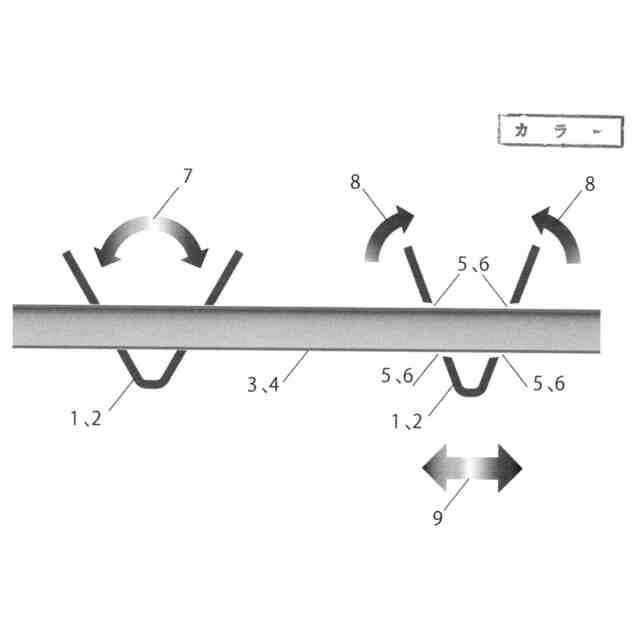

本発明の角パイプ又は丸パイプ用係止、固定具は、弾力のある樹脂、またはバネ鋼を用い、板面が数十度の角度でＶの字形に曲げて成型され、その各板面中央に角パイプ又は丸パイプが連続して貫通する、Ｖの字形に対して縦長の長方形又は楕円形の穴を有す構造で、板面間の角度をかえることで生じる長方形又は楕円形の穴とパイプ間の上下の隙間の有無により、角パイプ又は丸パイプ上をスムーズに移動できたり、無段階に角パイプ又は丸パイプ上に係止、固定することを可能にする。
続きを表示（約 1,700 文字）【０００２】

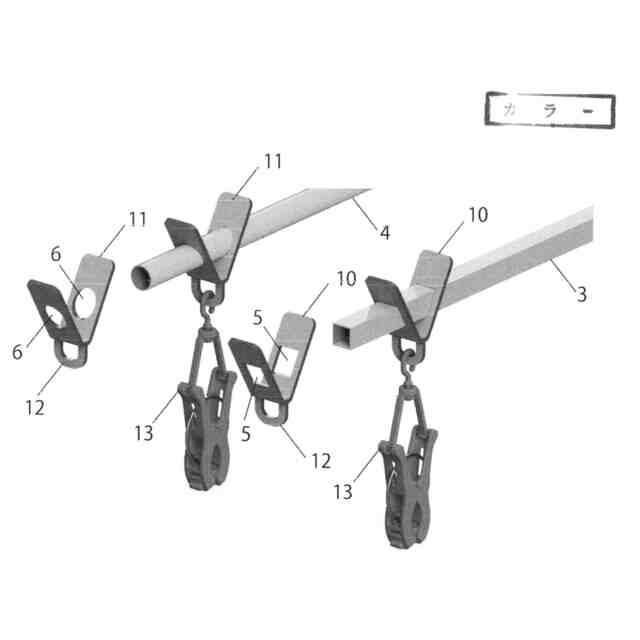

前記本発明の係止、固定装置の下部に洗濯バサミを取り付けるためのフック受けを有する構造の洗濯バサミ取り付け具は、角パイプ又は丸パイプ上を無段階に移動、係止、固定することを可能にし、角ハンガーにおける洗濯物の隙間調整が簡単にできる。
【背景技術】
【０００３】
ビスや接着を使わず、簡単に角パイプ又は丸パイプ上を移動し、しっかり無段階に係止、固定することを可能にする係止、固定装置がなかった。
従来の角パイプ又は丸パイプで構成された角ハンガーにおける洗濯バサミ取り付け具や取り付け部は固定式のものが大半であり、洗濯物を乾きやすくするために、洗濯バサミの間隔を簡単に調整できなかった。
【先行技術文献】
【特許文献】
【０００４】
簡単に角パイプ又は丸パイプ上を移動し、しっかり無段階に係止、固定することを可能にする係止、固定装置及び、複数の洗濯バサミが取り付けられる、角パイプ又は丸パイプや樹脂成形で構成された角ハンガーにおいて、洗濯バサミ取り付け具や取り付け部を無段階に係止、固定するものがほとんどない。
特開２０１３－３０３２６４０号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ビスや接着を使わず、簡単に角パイプ又は丸パイプ上を移動し、しっかり無段階に係止、固定することを可能にする、角パイプ又は丸パイプ用係止、固定装置を提供する。
【０００６】
洗濯バサミ取り付け具で角パイプ又は丸パイプ上を無段階に移動、係止、固定することを可能にし、角ハンガーにおける洗濯物の隙間調整が簡単にできる洗濯バサミ取り付け具を提供する。
【課題を解決するための手段】
【０００７】
本発明の角パイプ又は丸パイプ用係止、固定装置は、弾力のある樹脂、またはバネ鋼を用い、板面が数十度の角度でＶの字形に曲げて成型され、その各板面中央に角パイプ又は丸パイプが連続して貫通する、Ｖの字に対して縦長の長方形又は楕円形の穴を有す構造で、Ｖの字形上部を指で摘んで数度閉じることで前記縦長の長方形又は楕円形の穴とパイプ間の上下に隙間が生じ、角パイプ又は丸パイプ上をスムーズに移動でき、指を離すとＶの字形の角度が広がり、前記縦長の長方形又は楕円形の穴とパイプ間の上下に隙間がなくなり角パイプ又は丸パイプを締め付けることで角パイプ又は丸パイプ上に無段階に係止、固定することを可能にする。
【０００８】
複数の洗濯バサミが取り付けられる、一部または全部を角パイプ又は丸パイプで構成された角ハンガーにおいて、本発明の洗濯バサミ取り付け具は、前記角パイプ又は丸パイプ用係止、固定装置の下部に洗濯バサミを取り付けるためのフック受けを有する構造で、角パイプ又は丸パイプ用係止、固定装置のＶの字形上部を指で摘んで数度閉じることで縦長の長方形又は楕円形の穴とパイプ間の上下に隙間が生じ、角パイプ又は丸パイプ上をスムーズに移動でき、指を離すとＶの字の角度が広がり、前記縦長の長方形又は楕円形の穴とパイプ間の上下の隙間がなくなり、角パイプ又は丸パイプを締め付けることで角パイプ又は丸パイプ上に無段階に係止、固定することを可能にし、洗濯物の隙間調整が簡単にできる。
【発明の効果】
【０００９】
本発明の角パイプ又は丸パイプ用係止、固定装置は、指で摘んでＶの字の角度を数度閉じることで、角パイプ又は丸パイプ上をスムーズに移動でき、指を離すとＶの字の角度が広がり角パイプ又は丸パイプを締め付けることで角パイプ又は丸パイプ上に無段階に係止、固定することを可能にする。
【００１０】
本発明の洗濯バサミ取り付け具は、指で摘んでＶの字の角度を数度閉じることで角パイプ又は丸パイプ上をスムーズに移動でき、指を離すとＶの字の角度が広がり、角パイプ又は丸パイプを締め付けることで洗濯バサミの間隔を無段階に係止、固定することを可能にし、乾きにくい洗濯物の隙間をあけるなどの調整が簡単にできる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
