特許ウォッチ

公開番号2025179040
公報種別公開特許公報(A)
公開日2025-12-09
出願番号2025087854
出願日2025-05-27
発明の名称両面粘着テープ及びそれを有する物品、並びに前記物品の解体方法
出願人DIC株式会社
代理人個人,個人,個人,個人,個人
主分類C09J 7/29 20180101AFI20251202BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】本発明の課題は、被着体への追従性と被着体からの剥離容易性との両立が十分に優れた両面粘着テープを提供することである。
【解決手段】第1の粘着剤層と、第1の樹脂層と、発泡体基材と、第2の樹脂層と、第2の粘着剤層と、をこの順に有してなり、前記第1の樹脂層が熱可塑性エラストマーを含み、前記両面粘着テープの、25%圧縮強度が1KPa以上12KPa以下である、ことを特徴とする両面粘着テープとすることで、本発明の課題を解決した。

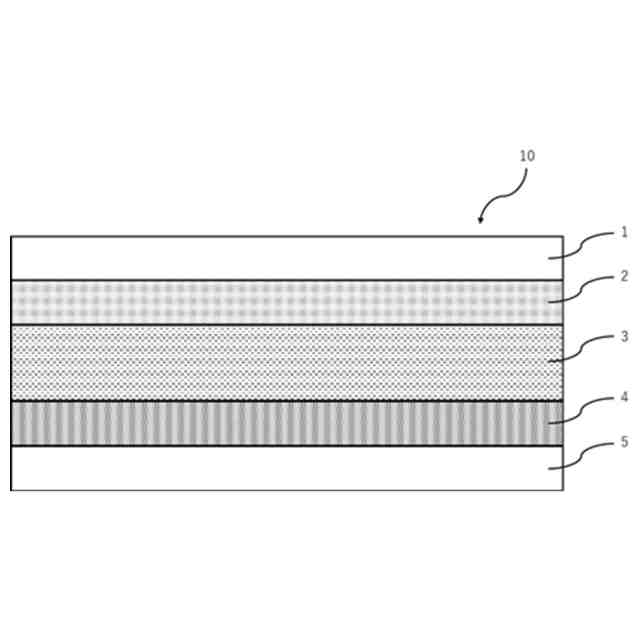

【選択図】図1
特許請求の範囲【請求項１】
第１の粘着剤層と、第１の樹脂層と、発泡体基材と、第２の樹脂層と、第２の粘着剤層と、をこの順に有してなり、
前記第１の樹脂層が熱可塑性エラストマーを含み、
前記両面粘着テープの２５％圧縮強度が１ＫＰａ以上１２ＫＰａ以下である、ことを特徴とする両面粘着テープ。
続きを表示（約 560 文字）【請求項２】
前記第２の樹脂層が前記第１の樹脂層と異なる、請求項１に記載の両面粘着テープ。
【請求項３】
前記第２の樹脂層の引張弾性率が、前記第１の樹脂層の引張破断強度より高い、請求項１に記載の両面粘着テープ。
【請求項４】
前記第１の樹脂層の引張破断強度が５６ＭＰａ以下である、請求項１に記載の両面粘着テープ。
【請求項５】
前記第１の樹脂層の引張弾性率が１０ＭＰａ以上５６ＭＰａ以下である、請求項１に記載の両面粘着テープ。
【請求項６】
前記第１の樹脂層の引張破断伸度が２００％以上である、請求項１に記載の両面粘着テープ。
【請求項７】
前記第１の樹脂層の厚みが１０μｍ以上３０μｍ以下である、請求項１に記載の両面粘着テープ。
【請求項８】
前記第１の樹脂層がポリウレタン系熱可塑性エラストマーを含む、請求項１に記載の両面粘着テープ。
【請求項９】
前記第２の樹脂層がポリエステル系樹脂を含む、請求項１に記載の両面粘着テープ。
【請求項１０】
前記両面粘着テープのせん断応力が、５０Ｎ以上５００Ｎ以下である、請求項１に記載の両面粘着テープ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、両面粘着テープ及びそれを有する物品、並びに前記物品の解体方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
電子機器等の物品を構成する部品同士を固定する際に、両面粘着テープが広く使用されている。特に電子機器等では、薄型で被着体への追従性及び耐衝撃性に優れる両面粘着テープが求められている。このような両面粘着テープとして、特許文献１には、発泡体基材の両面に粘着剤層が設けられており、総厚みが２５０μｍ以下である両面粘着テープが記載されている。
【０００３】
また、近年の電子機器の薄型化や高機能化が伴い、電子機器に使用される部品として、例えば画像表示部を構成する保護パネルや画像表示モジュールやタッチパネル、薄型電池等の、剛体からなる薄型で高価な部品が多く使用される。このような高価な部品は、例えば電子機器に不具合が生じたときや電子機器を廃棄するとき、電子機器の本体（筐体）から容易に分離することができ、電子機器の本体や取り外した前記部品などを再利用等できることが望まれる。そのため、部品の固定に用いられる両面粘着テープは、被着体への追従性に加えて、解体時に被着体から容易に剥離可能であることが求められる。
【０００４】
このような両面粘着テープとして、特許文献２には、発泡体基材の両面に樹脂フィルムが積層され、前記樹脂フィルムの表面に粘着剤層が積層された両面粘着テープであって、前記発泡体基材が、密度０．４５ｇ／ｃｍ
３
以下、層間強度１０Ｎ／ｃｍ以上の発泡体基材であり、前記粘着剤層が、厚さ２５μｍのポリエチレンテレフタレート基材に厚さ２５μｍの粘着剤層を設けて形成した粘着テープを、温度２３℃、相対湿度６５％ＲＨの環境下でアルミニウム板に対し、２ｋｇローラーを使用して圧着回数一往復で圧着し、温度２３℃、相対湿度５０％ＲＨの環境下に１時間静置した後の剥離速度３００ｍｍ／ｍｉｎにおける１８０゜引き剥がし接着力が１０Ｎ／２０ｍｍ以上の粘着剤層である両面粘着テープが記載されている。
【０００５】
しかしながら、これまでの両面粘着テープにおいては、被着体への追従性と被着体からの剥離容易性との両立は不十分であった。
したがって、被着体への追従性と被着体からの剥離容易性との両立が十分に優れた両面粘着テープは未だ提供されておらず、その速やかな提供が強く求められている。
【先行技術文献】
【特許文献】
【０００６】
特開２０１０－１５５９６９号公報
国際公開第２０１５／０９８４９４号
【発明の概要】
【発明が解決しようとする課題】
【０００７】
本発明は、従来における前記諸問題を解決し、以下の目的を達成することを課題とする。即ち、従来における両面粘着テープにおいては、被着体への追従性、被着体からの剥離容易性とは互いに相反する性質（トレードオフの関係）にあり、両立させることが困難であったところ、本発明は、被着体への追従性と被着体からの剥離容易性との両立が十分に優れた両面粘着テープ等を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明者らが、前記目的を達成すべく鋭意研究を重ねた結果、本発明は、被着体への追従性と被着体からの剥離容易性との両立が十分に優れた両面粘着テープ等が提供できることを知見した。
【０００９】
本発明は、本発明者らによる前記知見に基づくものであり、前記課題を解決するための手段としては以下のとおりである。即ち、
＜１＞第１の粘着剤層と、第１の樹脂層と、発泡体基材と、第２の樹脂層と、第２の粘着剤層と、をこの順に有してなり、
前記第１の樹脂層が熱可塑性エラストマーを含み、
前記両面粘着テープの、２５％圧縮強度が１ＫＰａ以上１２ＫＰａ以下である、ことを特徴とする両面粘着テープである。
【発明の効果】
【００１０】
本発明によると、本発明は、被着体への追従性と被着体からの剥離容易性との両立が十分に優れた両面粘着テープ等を提供することができる。
【図面の簡単な説明】

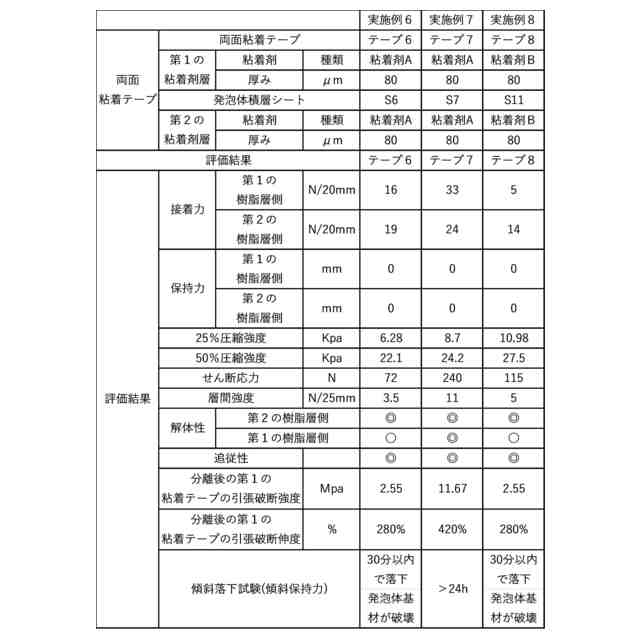

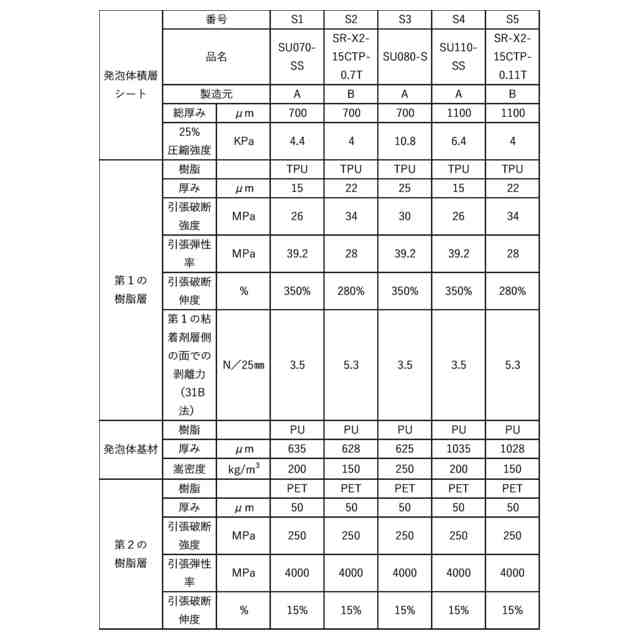

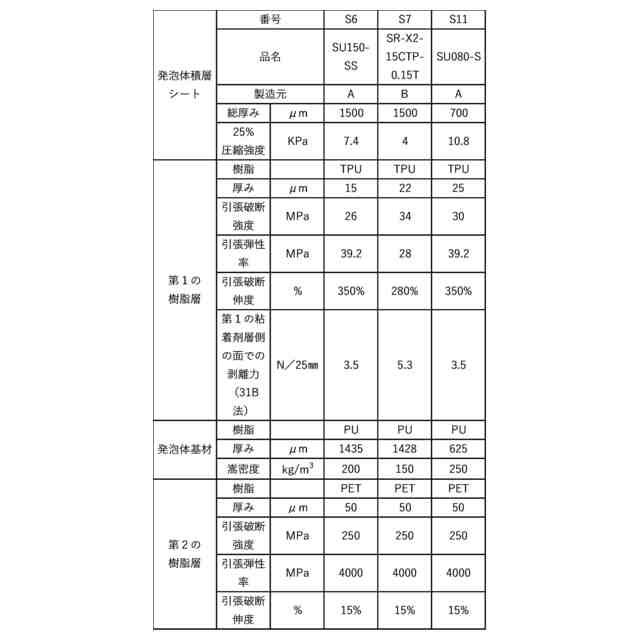

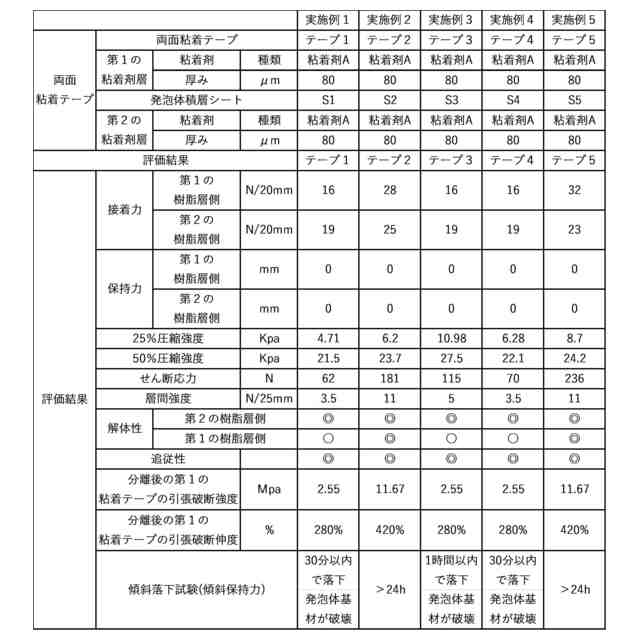

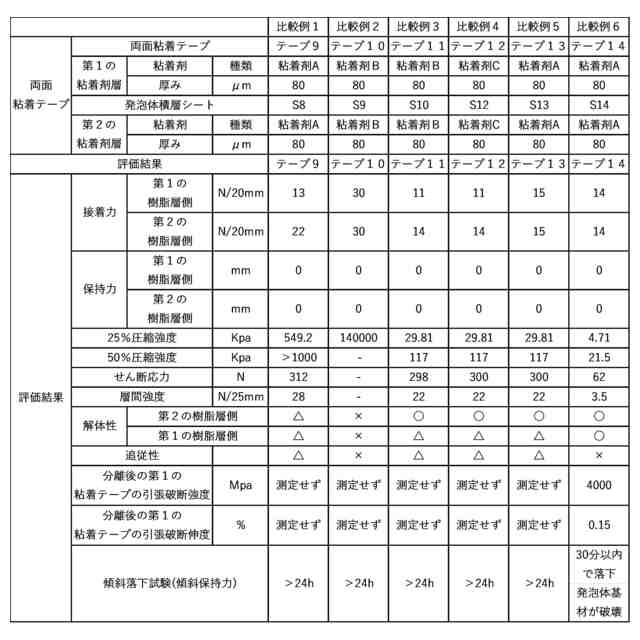

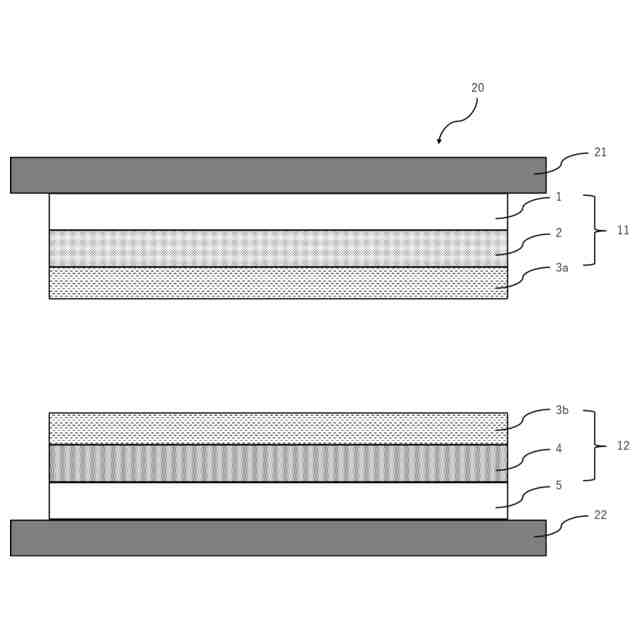

（【００１１】以降は省略されています）

関連特許
