公開番号2025177008
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024083468
出願日2024-05-22
発明の名称ペロブスカイト太陽電池
出願人株式会社アイシン
代理人弁理士法人R&C
主分類H10K 30/50 20230101AFI20251128BHJP()
要約【課題】光電変換性能及び動作安定性が高いペロブスカイト太陽電池を提供する。
【解決手段】透明導電膜22を有する基板2と、電子を透明導電膜22に受け渡す電子輸送層3と、電子供与性材料を含有する緩衝層42と、光によって励起して電子を発生する光電変換層44と、光電変換層44から発生したホールが通過するホール輸送層5と、がこの順に積層される積層体と、透明導電膜22を介して電子を放出する光電極61、及び、ホール輸送層5の表面に設けられた対向電極62で構成される電極6と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
透明導電膜を有する基板と、
電子を前記透明導電膜に受け渡す電子輸送層と、
電子供与性材料を含有する緩衝層と、
光によって励起して前記電子を発生する光電変換層と、
前記光電変換層から発生したホールが通過するホール輸送層と、がこの順に積層される積層体と、
前記透明導電膜を介して前記電子を放出する光電極、及び、前記ホール輸送層の表面に設けられた対向電極で構成される電極と、を備えるペロブスカイト太陽電池。
続きを表示（約 310 文字）【請求項２】
前記ホール輸送層は非リチウム系添加剤を含有する、請求項１に記載のペロブスカイト太陽電池。
【請求項３】
前記非リチウム系添加剤はＴＰＦＢである、請求項２に記載のペロブスカイト太陽電池。
【請求項４】

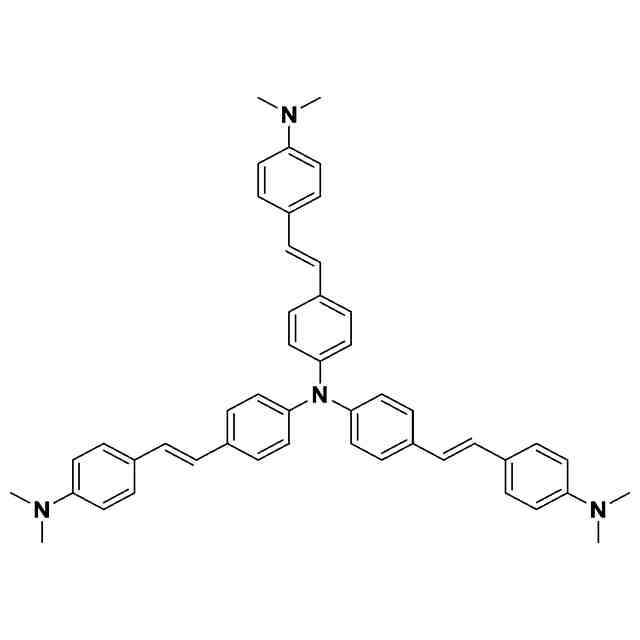

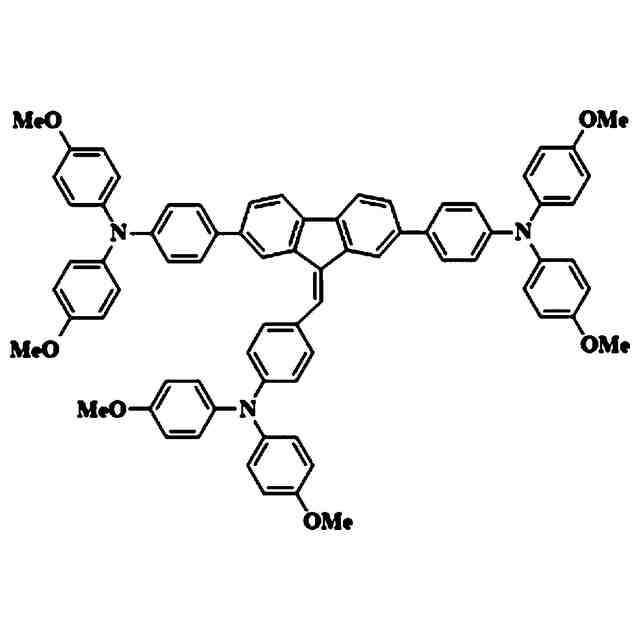

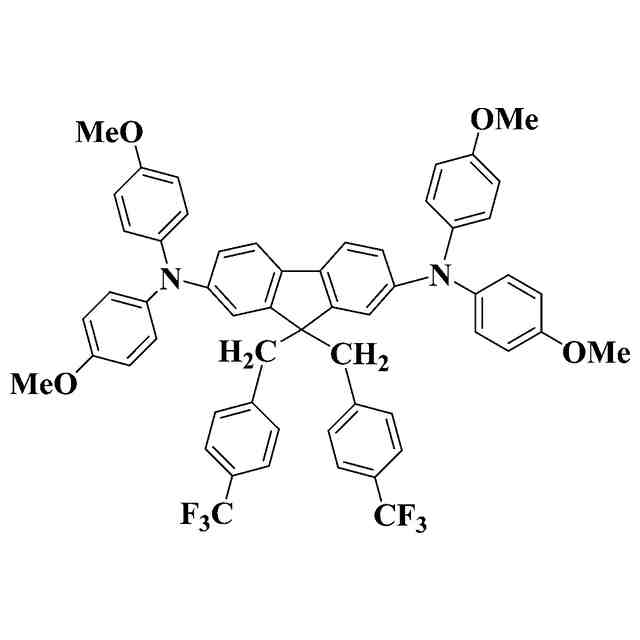

前記ホール輸送層は、ホール輸送材料としてＭＳＴＰＡ－１を含有する、請求項１に記載のペロブスカイト太陽電池。
【請求項５】
前記電子供与性材料はフラーレン又はフラーレン誘導体である、請求項１～４のいずれか一項に記載のペロブスカイト太陽電池。
【請求項６】

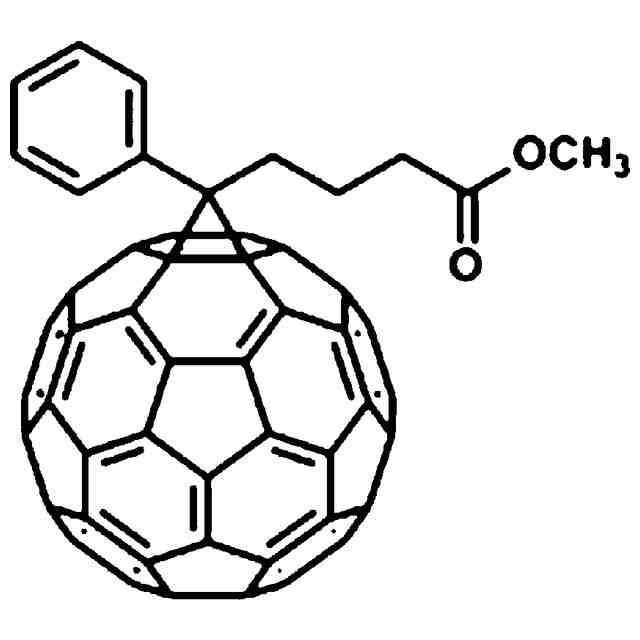

前記フラーレン誘導体はＰＣＢＭである、請求項５に記載のペロブスカイト太陽電池。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ペロブスカイト太陽電池に関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
太陽電池には、シリコン系、化合物半導体、有機半導体などの素子を用いたものが一般的であるが、高い光捕集能に加え、薄膜化や低コスト化の可能なペロブスカイト太陽電池が注目されている。特に、近年では、優れた光電変換性能を有するペロブスカイト太陽電池の研究が盛んに行われている。
【０００３】
例えば、非特許文献１には、透明導電膜が形成された基板、電子輸送層、光電変換層、ホール輸送層、対向電極がこの順で積層された順構造型のペロブスカイト太陽電池において、ホール輸送層の材料（ホール輸送材料）にドーパントとしてリチウムビス（トリフルオロメタンスルホニル）イミド（ＬｉＴＦＳＩ）を添加することで、２５％を超える高い光電変換効率を示すことが開示されている。
【０００４】
非特許文献１のように、ホール輸送材料にリチウム系のドーパントを添加したペロブスカイト太陽電池は、吸湿性やリチウムイオンの過度の拡散によるエネルギー構造の乱れなどのために動作安定性に乏しく、光電変換性能を長期にわたって維持することが難しい。
【０００５】
非特許文献２には、ホール輸送材料のドーパントとして、１－ブチル－１－メチルピロリジウムビス（トリフルオロメタンスルホニル）イミド（以下、「Ｂｍｐ－ＴＦＳＩ」と称する場合がある）やＮ－エチル－Ｎ－（２－メトキシエチル）－Ｎ，Ｎ－ジメチルアンモニウムビス（トリフルオロメタンスルホニル）イミド（以下、「Ｅｄｍ－ＴＦＳＩ」と称する場合がある）を添加したペロブスカイト太陽電池が開示されている。非特許文献２には、非リチウム系のドーパントを添加した場合、リチウム系のドーパントを添加した場合よりも動作安定性に優れるが、光電変換性能は劣ることが開示されている。
【先行技術文献】
【非特許文献】
【０００６】
Jaewang Park et al., "Controlled growth of perovskite layers with volatile alkylammonium chlorides", Nature 616, pp724-730 (2023)

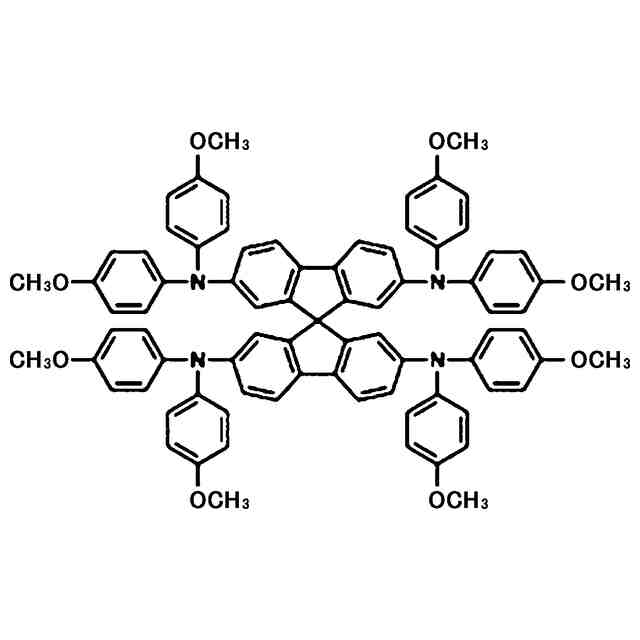

Kohei Yamamoto et al., "Thermal stability of perovskite solar cells incorporated with spiro-OMeTAD and an ionic liquid dopant", Jpn. J. of Appl. Phys. 63, 02SP82 (2024)
【発明の概要】
【発明が解決しようとする課題】
【０００７】
上記のように、従来のペロブスカイト太陽電池は、高い光電変換性能と高い動作安定性とを両立することが困難である。そこで、光電変換性能及び動作安定性が高いペロブスカイト太陽電池が求められている。
【課題を解決するための手段】
【０００８】
本発明に係るペロブスカイト太陽電池の特徴構成は、
透明導電膜を有する基板と、
電子を前記透明導電膜に受け渡す電子輸送層と、
電子供与性材料を含有する緩衝層と、
光によって励起して前記電子を発生する光電変換層と、
前記光電変換層から発生したホールが通過するホール輸送層と、がこの順に積層される積層体と、
前記透明導電膜を介して前記電子を放出する光電極、及び、前記ホール輸送層の表面に設けられた対向電極で構成される電極と、を備える点にある。
【０００９】
本願発明者らは、ペロブスカイト太陽電池におけるエネルギーダイアグラムに着目し、上記目的を達成すべく鋭意研究を重ねた結果、新たな知見を見出し、本発明を完成させた。すなわち、本願発明者らは、単層であれば光電変換層よりも深い伝導帯下端準位（ＣＢＥ）を有する電子輸送層が光電変換層と接触することで、電子輸送層のＣＢＥが浅い方向へとシフトして光電変換層のＣＢＥよりも浅くなり、光電変換層から電子輸送層へと電子が移動しにくくなると推察した。そこで、電子輸送層のＣＢＥの浅い方向へのシフトを抑えることを着想するに至り、光電変換層と電子輸送層との間に緩衝層を配置することで、ホール輸送材料に非リチウム系添加剤を用いた場合や非リチウム系添加剤及びリチウム系添加剤の双方を用いない場合に、高い光電変換性能と高い動作安定性とを両立できることを見出し、本発明を完成させた。本構成によれば、光電変換層と電子輸送層との間に緩衝層を配置しているため、電子輸送層と光電変換層との間のエネルギーダイアグラムが変化し、光電変換層のＣＢＥが電子輸送層のＣＢＥよりも浅くなる。これにより、光電変換層で生成された電子輸送層へと移動しやすくなり、光電変換性能が向上する。また、ホール輸送材料にリチウム系添加剤を用いる必要がなくなるため、リチウム系添加剤を用いた場合と比較して動作安定性も向上する。つまり、本発明のペロブスカイト太陽電池は、高い光電変換性能と高い動作安定性とを両立したものとなる。
【図面の簡単な説明】
【００１０】

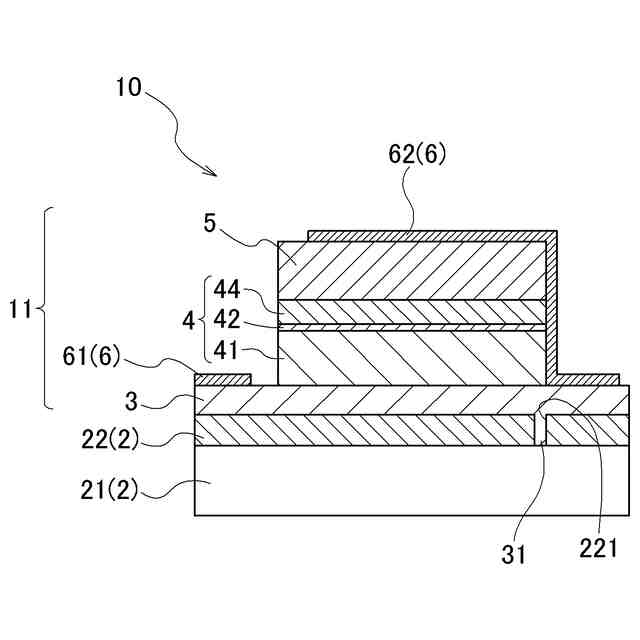

ペロブスカイト太陽電池の模式断面図である。

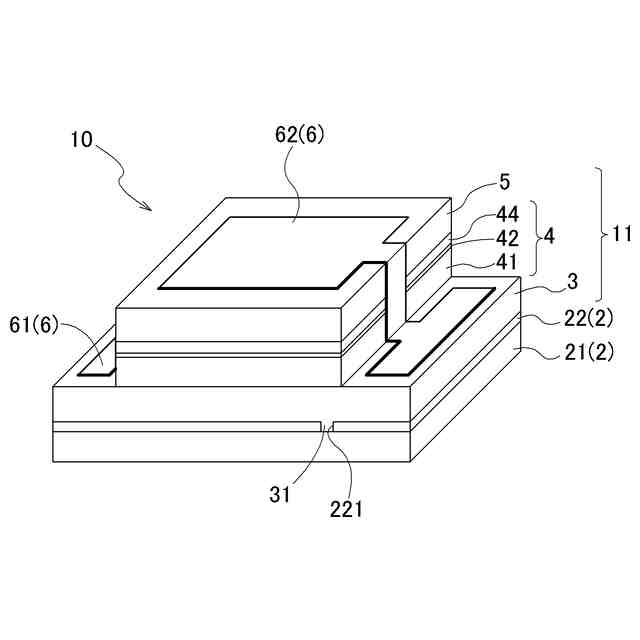

ペロブスカイト太陽電池の上方からの斜視図である。

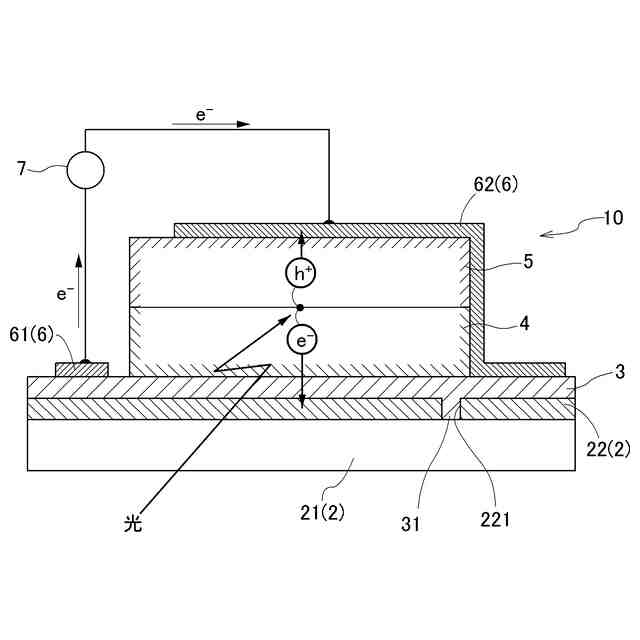

ペロブスカイト太陽電池の発電原理を説明する断面図である。
ペロブスカイト太陽電池の理想的なエネルギーダイアグラムを示す図である。
ホール輸送材料にリチウム系添加剤を用いたペロブスカイト太陽電池のエネルギーダイアグラムの移り変わりを示す図である。
ホール輸送材料に非リチウム系添加剤を用いたペロブスカイト太陽電池のエネルギーダイアグラムの移り変わりを示す図である。
本実施形態のペロブスカイト太陽電池のエネルギーダイアグラムの移り変わりを示す図である。
ペロブスカイト太陽電池の作製手順を示す説明図である。
実施例１及び比較例１の光電変換効率と波長との関係を示すグラフである。
実施例２及び比較例２の光電変換効率と波長との関係を示すグラフである。
実施例３及び比較例３の光電変換効率と波長との関係を示すグラフである。
実施例４及び比較例４の光電変換効率と波長との関係を示すグラフである。
実施例１及び比較例１のＩ－Ｖ特性を示すグラフである。
実施例２及び比較例２のＩ－Ｖ特性を示すグラフである。
実施例３及び比較例３のＩ－Ｖ特性を示すグラフである。
実施例４及び比較例４のＩ－Ｖ特性を示すグラフである。
【発明を実施するための形態】
（【００１１】以降は省略されています）
