公開番号2025175457
公報種別公開特許公報(A)
公開日2025-12-03
出願番号2024081590
出願日2024-05-20
発明の名称粉砕機
出願人株式会社アイシン
代理人弁理士法人R&C
主分類B02C 18/00 20060101AFI20251126BHJP(破砕,または粉砕;製粉のための穀粒の前処理)
要約【課題】粉砕機全体を大型化することなく、ハウジング内部の空間を大型化可能な粉砕機を提供する。
【解決手段】バイオマス原料を加熱粉砕する粉砕機Aは、軸部1に形成された粉砕刃2と、粉砕用のボールと、を収容するハウジング3と、軸部1の一端を支持する第一軸受と、軸部の一端とは反対側の他端を支持する第二軸受と、一端及び他端の夫々に設けられ、軸部1を軸部1の軸芯Xを中心に駆動回転させる同期型駆動装置6,7と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
バイオマス原料を加熱粉砕する粉砕機であって、
軸部に形成された粉砕刃と、粉砕用のボールと、を収容するハウジングと、
前記軸部の一端を支持する第一軸受と、
前記軸部の前記一端とは反対側の他端を支持する第二軸受と、
前記一端及び前記他端の夫々に設けられ、前記軸部を当該軸部の軸芯を中心に駆動回転させる同期型駆動装置と、を備える粉砕機。
続きを表示（約 270 文字）【請求項２】
前記軸部の内部には、当該軸部を冷却する冷却流体の流通する冷却路が形成されている請求項１に記載の粉砕機。
【請求項３】
前記第一軸受に前記冷却流体を供給する第一供給路と、
前記第二軸受に前記冷却流体を供給する第二供給路と、をさらに備え、
前記第一供給路及び前記第二供給路は、前記冷却路と連通している請求項２に記載の粉砕機。
【請求項４】
前記冷却流体が供給される熱交換器をさらに備え、
前記冷却流体は、前記冷却路と前記熱交換器との間で循環する請求項２又は３に記載の粉砕機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、粉砕機に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
バイオマス原料等の被粉砕物を粉砕する粉砕機として、例えば、特許文献１に開示された粉砕機が知られている。
【０００３】
特許文献１には、ハウジング（特許文献１では、「前側半部」）の内部に、ロータと、被粉砕物とを収容する収容空間を備えた粉砕機が開示されている。被粉砕物は、予め液体に分散された状態で収容空間に供給され、ロータの回転による遠心力を受けて粉砕される。また、ハウジング外部に形成された冷却室やロータの内部に冷却流体又は加熱流体が供給されることにより、粉砕室の加熱及び冷却が行われる。
【先行技術文献】
【特許文献】
【０００４】
特開平４－２４３５５４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載のロータは、その一端のみが軸部に接続しているものであり、軸部はその接続部においてロータの全重量を支持する必要があった。したがって、軸部が支持できるロータの重量には限界があった。ロータは端部に設けられた駆動装置によって駆動回転するものであるので、ハウジング内部の収容空間を拡張してロータを大型化すると、軸部及び駆動装置も大型化する必要が生じ、経済的ではなかった。
【０００６】
また、特許文献１の粉砕機では、予め液体に分散された状態の被粉砕物の粉砕を目的とするため、被粉砕物を乾式で粉砕することができなかった。さらに、ハウジング内部の収容空間が小さいために、当該収容空間に粉砕用のボールを投入することができず、特許文献１の粉砕機をボールミルとして使用することができなかった。
【０００７】
本発明は、上記の課題に鑑みてなされたものであり、その目的は、粉砕機全体を大型化することなく、ハウジング内部の収容空間を拡張可能な粉砕機を提供することにある。
【課題を解決するための手段】
【０００８】
本発明に係る粉砕機の特徴構成は、バイオマス原料を加熱粉砕する粉砕機であって、軸部に形成された粉砕刃と、粉砕用のボールと、を収容するハウジングと、前記軸部の一端を支持する第一軸受と、前記軸部の前記一端とは反対側の他端を支持する第二軸受と、前記一端及び前記他端の夫々に設けられ、前記軸部を当該軸部の軸芯を中心に駆動回転させる同期型駆動装置と、を備える点にある。
【０００９】
本構成によれば、軸部の両端（一端、及び一端とは反対側の他端）が第一軸受及び第二軸受によって支持されているので、軸部に形成される粉砕刃を大型化してハウジング内部の収容空間を拡張したとしても、軸部を安定して駆動回転させることができる。また、軸部の一端及び他端の夫々に軸部を駆動回転させる同期型駆動装置を備えるので、軸部の一端のみに駆動装置を備える構成と比較すると、一つの駆動装置に必要とされる動力を軽減することができ、駆動装置の小型化が可能である。これにより、粉砕機全体の大型化を抑制することができる。
【図面の簡単な説明】
【００１０】

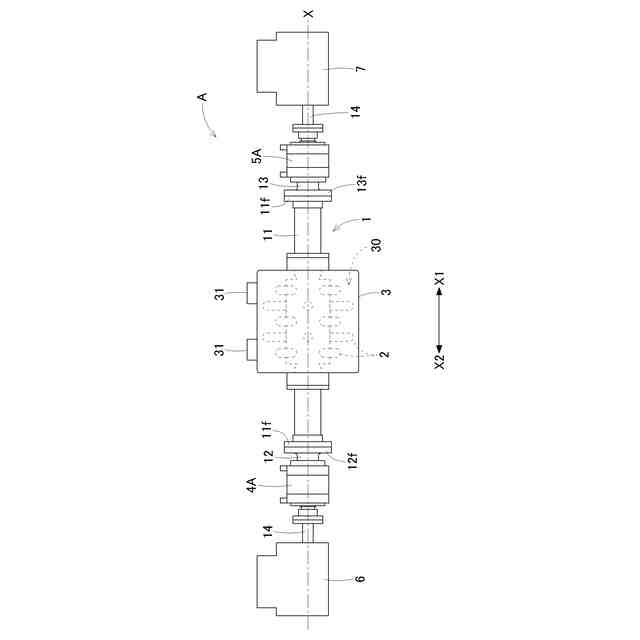

本発明に係る粉砕機の側面図である。

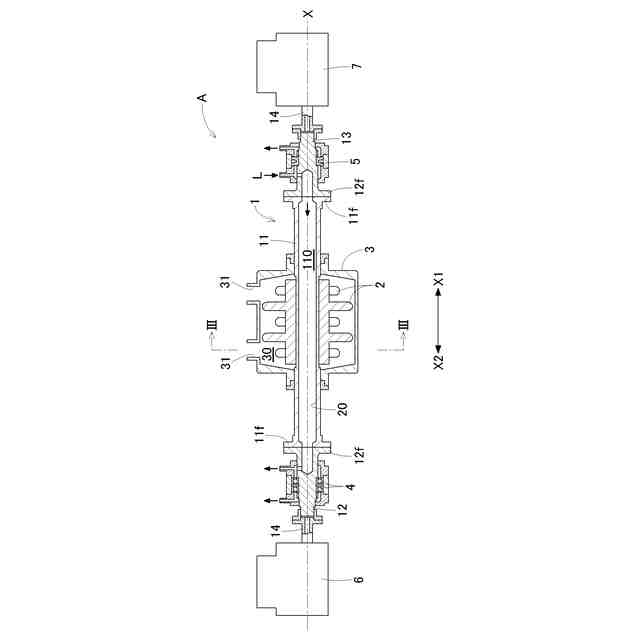

本発明に係る粉砕機の縦断面図である。

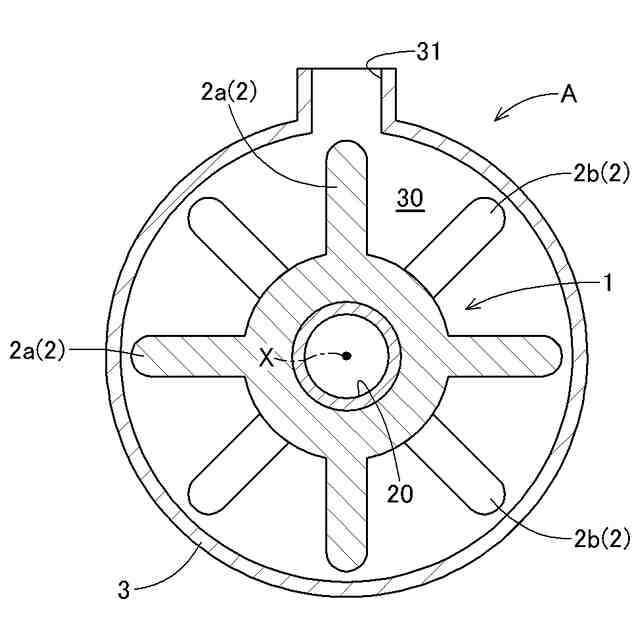

図２のIII－III矢視断面図である。

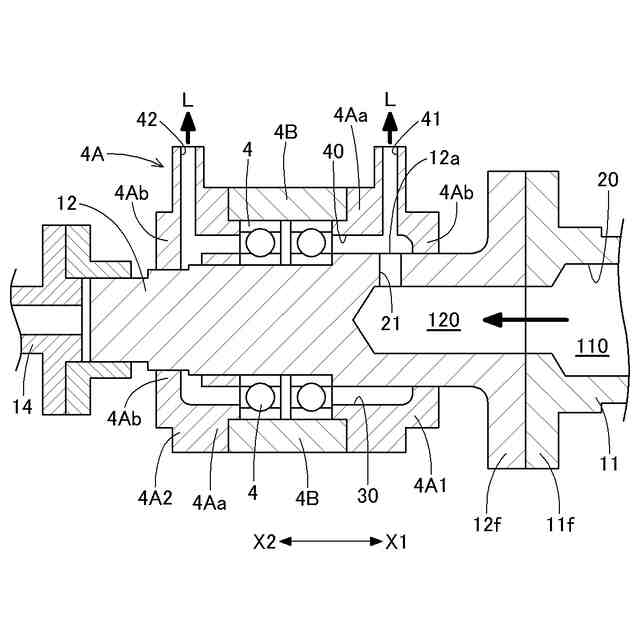

本発明に係る第一軸受の部分拡大縦断面図である。

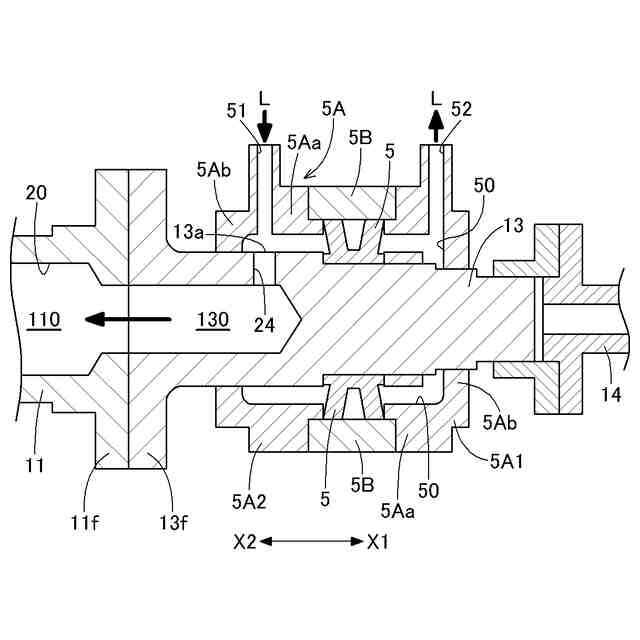

本発明に係る第二軸受の部分拡大縦断面図である。
本発明に係る冷却路、第一供給路及び第二供給路を示す冷却回路の回路図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
