公開番号
2025176903
公報種別
公開特許公報(A)
公開日
2025-12-05
出願番号
2024083292
出願日
2024-05-22
発明の名称
センサ搭載構造
出願人
矢崎総業株式会社
代理人
個人
,
個人
,
個人
主分類
G01K
1/14 20210101AFI20251128BHJP(測定;試験)
要約
【課題】温度検出素子を端子で発生する発熱部の近傍に配置することにより実温度と測定温度との乖離を抑制することができ、また、温度検出素子を含む温度センサの固定作業を容易にすることができるセンサ搭載構造を提供する。
【解決手段】センサ搭載構造1は、端子10と、端子10を保持する端子ホルダ20と、端子10の温度を検知する温度センサ30と備える。温度センサ30は、サーミスタ31と、サーミスタ31が埋設された樹脂モールド部32と、樹脂モールド部32に連続して形成されたクランプ部34とを有する。クランプ部34は、樹脂モールド部32が端子10の外周と対向するように端子10に取り付けられて、固定テープ50を用いて端子10又は端子10に接続された電線2に固定されている。
【選択図】図6
特許請求の範囲
【請求項1】
端子と、
前記端子を保持する端子ホルダと、
前記端子の温度を検知する温度センサと、備え、
前記温度センサは、
温度検出素子と、
前記温度検出素子が埋設された樹脂モールド部と、
前記樹脂モールド部に連続して形成されたクランプ部と、を有し、
前記クランプ部は、前記樹脂モールド部が前記端子の外周と対向するように前記端子に取り付けられて、固定部材を用いて前記端子又は前記端子に接続された電線に固定されている、
センサ搭載構造。
続きを表示(約 250 文字)
【請求項2】
前記端子は、
相手端子に接触する端子接触部と、
電線が電気的に接続される電線接続部と、を有し、
前記クランプ部は、前記端子の前記電線接続部を両側から挟み込むように前記端子に取り付けられ、
前記樹脂モールド部は、前記端子の前記電線接続部の外周に対向している、
請求項1に記載のセンサ搭載構造。
【請求項3】
前記樹脂モールド部は、前記端子ホルダに形成されたセンサ収容部に収容されている、請求項1又は2に記載のセンサ搭載構造。
発明の詳細な説明
【技術分野】
【0001】
本発明は、センサ搭載構造に関する。
続きを表示(約 1,300 文字)
【背景技術】
【0002】
従来から、電気自動車及びプラグインハイブリッド自動車等の車両に搭載されたバッテリに車両外部から電力を供給(充電)するために、充電コネクタが用いられている。この種の充電コネクタには、通電時等の端子の発熱を検知するために、温度センサ(サーミスタ等)が配設されている(例えば、特許文献1参照)。
【先行技術文献】
【特許文献】
【0003】
特開2016-207392号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
センサ搭載構造において、端子で発生する発熱部からサーミスタ等の温度検出素子までが離れていると、実温度と測定温度との乖離が生じる可能性があり、また、温度検出素子を含む温度センサの固定作業が煩雑であると、工数の増加を招く可能性がある。
【0005】
本発明は、このような従来技術が有する課題に鑑みてなされたものである。そして本発明の目的は、温度検出素子を端子で発生する発熱部の近傍に配置することにより実温度と測定温度との乖離を抑制することができ、また、温度検出素子を含む温度センサの固定作業を容易にすることができるセンサ搭載構造を提供することにある。
【課題を解決するための手段】
【0006】
本発明の態様に係るセンサ搭載構造は、端子と、端子を保持する端子ホルダと、端子の温度を検知する温度センサと、備え、温度センサは、温度検出素子と、温度検出素子が埋設された樹脂モールド部と、樹脂モールド部に連続して形成されたクランプ部と、を有し、クランプ部は、樹脂モールド部が端子の外周と対向するように端子に取り付けられて、固定部材を用いて端子又は端子に接続された電線に固定されている。
【発明の効果】
【0007】
本発明によれば、温度検出素子を端子で発生する発熱部の近傍に配置することにより実温度と測定温度との乖離を抑制することができ、また、温度検出素子を含む温度センサの固定作業を容易にすることができるセンサ搭載構造を提供することができる。
【図面の簡単な説明】
【0008】

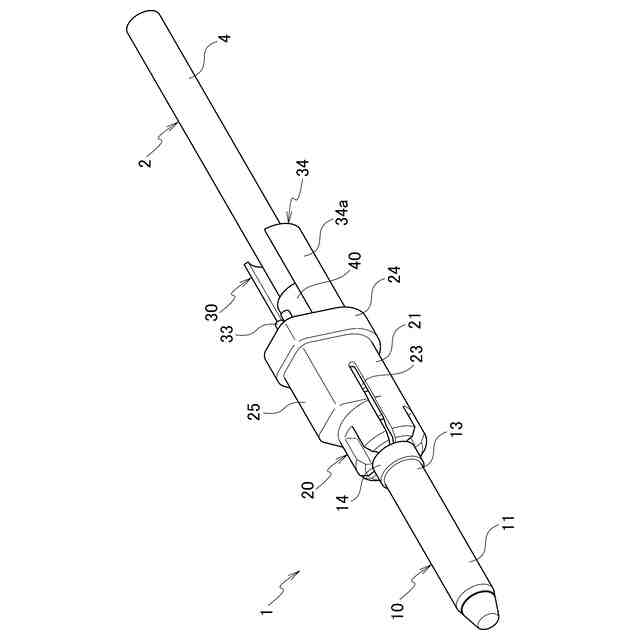

本実施形態に係るセンサ搭載構造の一例を示す斜視図である。

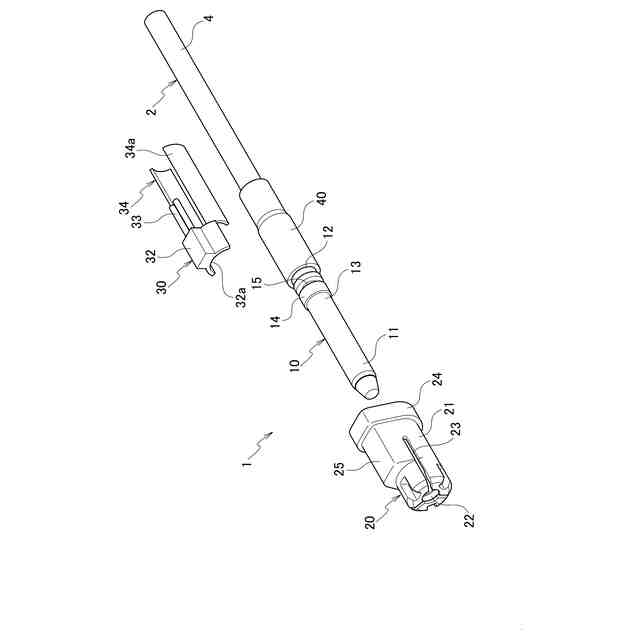

本実施形態に係るセンサ搭載構造の分解斜視図である。
端子ホルダ取付け前のセンサ搭載構造の斜視図である。
端子ホルダ取付け前のセンサ搭載構造の平面図である。

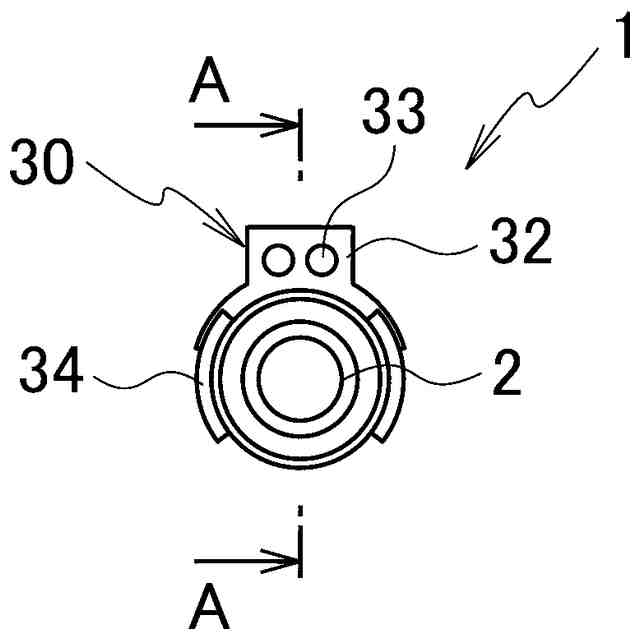

端子ホルダ取付け前のセンサ搭載構造の背面図である。

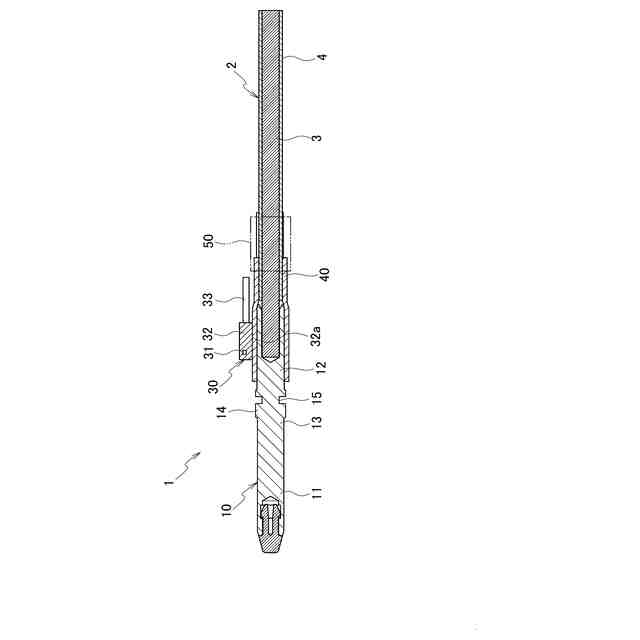

図5のA-A線による断面図である。
【発明を実施するための形態】
【0009】
以下、図面を用いて本実施形態に係るセンサ搭載構造について詳細に説明する。なお、図面の寸法比率は説明の都合上誇張されており、実際の比率と異なる場合がある。
【0010】
本実施形態に係るセンサ搭載構造は、例えば、車両に搭載されるバッテリを充電する際に用いられる充電コネクタ等に適用することが可能である。
(【0011】以降は省略されています)
