公開番号2025175188
公報種別公開特許公報(A)
公開日2025-11-28
出願番号2025159825,2021162316
出願日2025-09-26,2021-09-30
発明の名称偏光板および画像表示装置
出願人日東電工株式会社
代理人個人
主分類G02B 5/30 20060101AFI20251120BHJP(光学)
要約【課題】画像表示装置の表示特性の向上に寄与し得る偏光板を提供すること。
【解決手段】本発明の実施形態による偏光板は、基材と表面処理層とを有する積層フィルムと、前記積層フィルムの前記基材側に配置される偏光子と、を有し、前記表面処理層側の反射率は2%以下で、前記表面処理層側のヘイズは1%以上13%以下であり、透過率は45.5%以上であり、有機ELパネルに用いられる。
【選択図】図1
特許請求の範囲【請求項１】
基材と表面処理層とを有する積層フィルムと、
前記積層フィルムの前記基材側に配置される偏光子と、を有し、
前記表面処理層側の反射率は２％以下で、前記表面処理層側のヘイズは１％以上１３％以下であり、
透過率は４５．５％以上であり、
有機ＥＬパネルに用いられる、
偏光板。

発明の詳細な説明【技術分野】
【０００１】
本発明は、偏光板および画像表示装置に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
画像表示装置に搭載される画像表示パネルには、一般的に、偏光板が用いられている。代表的には、偏光板と位相差板とを一体化した位相差層付偏光板が広く用いられている（例えば、特許文献１）。近年、画像表示装置として、エレクトロルミネセンス（ＥＬ）表示装置（例えば、有機ＥＬ表示装置）が急速に普及しており（代表的には、スマートフォン、テレビ）、その用途はさらに広がりを見せている。例えば、ラップトップ型パーソナルコンピューター、タブレット端末への適用が検討されている。そして、用途の広がりに伴い、あらゆる状況において優れた表示特性が要求される。
【先行技術文献】
【特許文献】
【０００３】
特許第３３２５５６０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記に鑑み、本発明の主たる目的は、画像表示装置の表示特性の向上に寄与し得る偏光板を提供することにある。
【課題を解決するための手段】
【０００５】
本発明の実施形態によれば、偏光板が提供される。この偏光板は、基材と表面処理層とを有する積層フィルムと、前記積層フィルムの前記基材側に配置される偏光子と、を有し、前記表面処理層側の反射率は２％以下で、前記表面処理層側のヘイズは１％以上１３％以下であり、透過率は４５．５％以上であり、有機ＥＬパネルに用いられる。
１つの実施形態においては、上記表面処理層は、樹脂成分および中空粒子を含む第一の層を含み、前記第一の層は、前記樹脂成分１００重量部に対し、前記中空粒子を１１重量部以上含む。
１つの実施形態においては、上記表面処理層は、樹脂成分および中空粒子を含む第一の層を含み、前記第一の層は、前記樹脂成分１００重量部に対し、前記中空粒子を４０重量部以下含む。
１つの実施形態においては、上記偏光板は、位相差層をさらに有し、前記位相差層の面内位相差Ｒｅ（５５０）は１００ｎｍ～１９０ｎｍである。
本発明の別の実施形態によれば、画像表示装置が提供される。この画像表示装置は、画像表示パネル本体と、前記画像表示パネル本体の視認側に配置される上記偏光板と、を有する。
１つの実施形態においては、上記偏光板は上記視認側の最表面に位置する。
【発明の効果】
【０００６】
本発明の実施形態によれば、優れた表示特性を達成することができる。
【図面の簡単な説明】
【０００７】
本発明の１つの実施形態による偏光板の概略の構成を示す模式的な断面図である。
本発明の１つの実施形態による有機ＥＬ表示装置において、有機ＥＬパネルに偏光板が配置された状態の概略を示す模式的な断面図である。
画面焼付きの評価方法を説明するための図である。
【発明を実施するための形態】
【０００８】
以下、本発明の実施形態について図面を参照しつつ説明するが、本発明はこれらの実施形態には限定されない。また、図面は説明をより明確にするため、実施の形態に比べ、各部の幅、厚み、形状等について模式的に表される場合があるが、あくまで一例であって、本発明の解釈を限定するものではない。
【０００９】
（用語および記号の定義）
本明細書における用語および記号の定義は下記の通りである。
（１）屈折率（ｎｘ、ｎｙ、ｎｚ）
「ｎｘ」は面内の屈折率が最大になる方向（すなわち、遅相軸方向）の屈折率であり、「ｎｙ」は面内で遅相軸と直交する方向（すなわち、進相軸方向）の屈折率であり、「ｎｚ」は厚み方向の屈折率である。
（２）面内位相差（Ｒｅ）
「Ｒｅ（λ）」は、２３℃における波長λｎｍの光で測定した面内位相差である。例えば、「Ｒｅ（５５０）」は、２３℃における波長５５０ｎｍの光で測定した面内位相差である。Ｒｅ（λ）は、層（フィルム）の厚みをｄ（ｎｍ）としたとき、式：Ｒｅ（λ）＝（ｎｘ－ｎｙ）×ｄによって求められる。
（３）厚み方向の位相差（Ｒｔｈ）
「Ｒｔｈ（λ）」は、２３℃における波長λｎｍの光で測定した厚み方向の位相差である。例えば、「Ｒｔｈ（５５０）」は、２３℃における波長５５０ｎｍの光で測定した厚み方向の位相差である。Ｒｔｈ（λ）は、層（フィルム）の厚みをｄ（ｎｍ）としたとき、式：Ｒｔｈ（λ）＝（ｎｘ－ｎｚ）×ｄによって求められる。
【００１０】

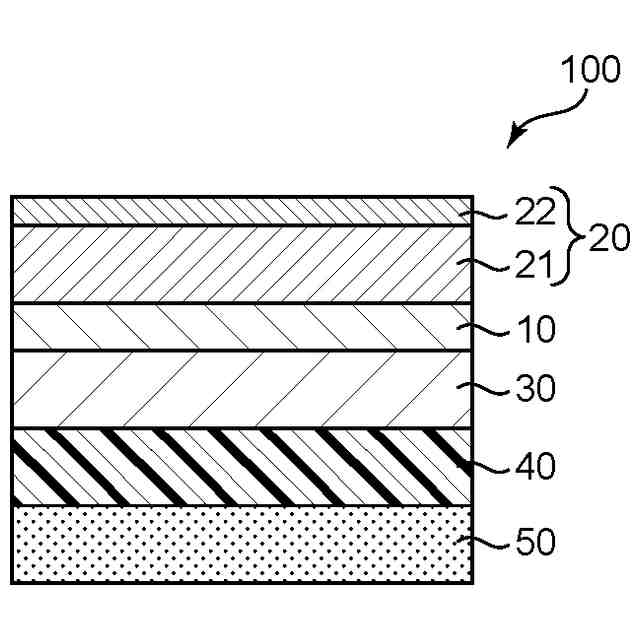

図１は、本発明の１つの実施形態による偏光板の概略の構成を示す模式的な断面図である。偏光板（代表的には、円偏光板）１００は、偏光子１０と、偏光子１０の片側に配置された積層フィルム２０と、偏光子１０のもう片側に配置された保護層３０と位相差層（代表的には、λ／４板）４０と粘着剤層５０とを有する。積層フィルム２０は、基材２１と基材２１上に形成された表面処理層２２とを含み、基材２１は、偏光子１０の保護層として機能し得る。保護層３０は省略されてもよく、この場合、位相差層４０は偏光子の保護層として機能し得る。
（【００１１】以降は省略されています）
