公開番号2025174154
公報種別公開特許公報(A)
公開日2025-11-28
出願番号2024080257
出願日2024-05-16
発明の名称捕集装置、および、捕集装置を備えた洗濯機
出願人日立グローバルライフソリューションズ株式会社
代理人ポレール弁理士法人
主分類D06F 39/10 20060101AFI20251120BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】マイクロプラスチックのような微小なごみも捕集しつつ、メンテナンスの頻度を抑制できる捕集装置を提供する。
【解決手段】本発明の捕集装置は、洗濯機からの排水が流入する流入口と、前記排水が流出する排出口と、前記流入口と前記排出口の間に設けられるフィルタと、を備え、前記フィルタを、複数の袋状のメッシュ部材で形成し、各袋口を、前記流入口に向けて並設する。また、望ましくは、前記流入口の下流側に、流路を各袋口に向けて分岐させる分岐部材を設け、前記メッシュ部材の上流側端を、前記分岐部材に固定する。
【選択図】図3
特許請求の範囲【請求項１】
洗濯機からの排水が流入する流入口と、前記排水が流出する排出口と、前記流入口と前記排出口の間に設けられるフィルタと、を備え、
前記フィルタは、複数の袋状のメッシュ部材で形成され、
各袋口が、前記流入口に向けて並設された捕集装置。
続きを表示（約 480 文字）【請求項２】
請求項１に記載の捕集装置において、
前記流入口の下流側に、流路を各袋口に向けて分岐させる分岐部材が設けられ、
前記メッシュ部材の上流側端が、前記分岐部材に固定された捕集装置。
【請求項３】
請求項１に記載の捕集装置において、
前記フィルタの上流側に、溢水経路が形成された捕集装置。
【請求項４】
請求項１に記載の捕集装置において、
前記フィルタは、一枚のメッシュ部材が波形に複数折り曲げられて形成された捕集装置。
【請求項５】
請求項１に記載の捕集装置において、
隣接する袋状のメッシュ部材のうち少なくとも１つは、流れ方向寸法が異なる捕集装置。
【請求項６】
請求項５に記載の捕集装置において、
流路の内径側にある袋状のメッシュ部材は、流路の外径側にある袋状のメッシュ部材よりも、流れ方向寸法が大きい捕集装置。
【請求項７】
請求項１乃至６のいずれかに記載の捕集装置が、排水ホースに取り付けられた洗濯機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、捕集装置、および、捕集装置を備えた洗濯機に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
近年、海洋プラスチックごみ汚染による環境問題が注目されている。海洋プラスチックごみは大きさで分類され、直径１μｍ～５ｍｍのプラスチックの破片、粒子または繊維はマイクロプラスチックと呼ばれる。家電分野においても洗濯時に衣類から発生・排出されるマイクロプラスチックに関心が高まってきており、マイクロプラスチックも捕集できるフィルタ装置が提案されている。例えば、特許文献１には、格子状の非メッシュ部と、複数のメッシュ部と、を一体で形成したフィルタ装置を、洗濯機の構成部品として設け、マイクロプラスチックを含む糸くずを捕集する技術が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２４－２１５４８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載のフィルタ部は、非メッシュ部とメッシュ部が同一面に形成されており、メッシュ部の総面積が小さいため、メッシュ部の全域がすぐに詰まってしまう恐れがある。その結果、排水不良の頻度、すなわち、メンテナンスの頻度が高くなる可能性がある。
【０００５】
本発明の目的は、マイクロプラスチックのような微小なごみも捕集しつつ、メンテナンスの頻度を抑制できる捕集装置、および、捕集装置を備えた洗濯機を提供することにある。
【課題を解決するための手段】
【０００６】
上記課題を解決するため、本発明の捕集装置は、洗濯機からの排水が流入する流入口と、前記排水が流出する排出口と、前記流入口と前記排出口の間に設けられるフィルタと、を備え、前記フィルタを、複数の袋状のメッシュ部材で形成し、各袋口を、前記流入口に向けて並設する。
【発明の効果】
【０００７】
本発明によれば、マイクロプラスチックのような微小なごみも捕集しつつ、メンテナンスの頻度を抑制できる捕集装置、および、捕集装置を備えた洗濯機を提供することが可能となる。
【図面の簡単な説明】
【０００８】
実施形態に係る捕集装置の外観図。
実施例１の捕集装置における、図１のＡ－Ａ断面図。

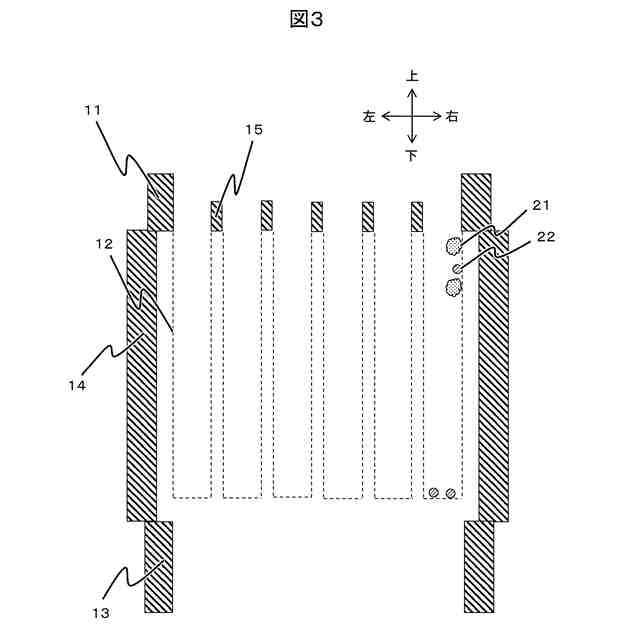

実施例１の捕集装置における、図１のＢ－Ｂ断面図。
実施例２の捕集装置における、図１のＢ－Ｂ断面図。
実施例３の捕集装置における、図１のＡ－Ａ断面図。
実施例３の捕集装置における、図１のＢ－Ｂ断面図。
実施例４の捕集装置における、図１のＢ－Ｂ断面図。
実施例５の捕集装置における、図１のＢ－Ｂ断面図。
【発明を実施するための形態】
【０００９】
以下、本発明を実施するための形態（以下「実施形態」という）について、適宜図面を参照しながら詳細に説明する。
【００１０】
図１は、実施形態に係る捕集装置１の外観図である。図１に示すように、捕集装置１は、洗濯機からの排水が流入する流入口１１と、排水が流出する排出口１３と、後述するフィルタを支持するケース１４と、を備える。また、捕集装置１は、図示しない洗濯機の排水ホースに取り付けられ、流入口１１が上方で排出口１３が下方に位置するように配置される。この捕集装置１を配置することで、洗濯機本体は、洗濯時に生じた糸くずを捕集するフィルタや、乾燥時に生じた糸くずを捕集するフィルタを不要としても良い。
【実施例】
（【００１１】以降は省略されています）
