公開番号2025172583
公報種別公開特許公報(A)
公開日2025-11-26
出願番号2024078169
出願日2024-05-13
発明の名称仕切り板、仕切り装置及び棚板装置
出願人株式会社湯山製作所
代理人個人
主分類A61J 3/00 20060101AFI20251118BHJP(医学または獣医学;衛生学)
要約【課題】本開示は、棚板から薬剤をスムースに引き出せる仕切り板を提供する。
【解決手段】本開示の仕切り板は、薬剤を載置する棚板に装着され、薬剤の収容位置を仕切る仕切り板であって、仕切り板は、仕切り板本体と、仕切り板本体の後側の下側に配置された固定部とを有し、固定部は、固定部の内部に固定部凹部を有するものである。

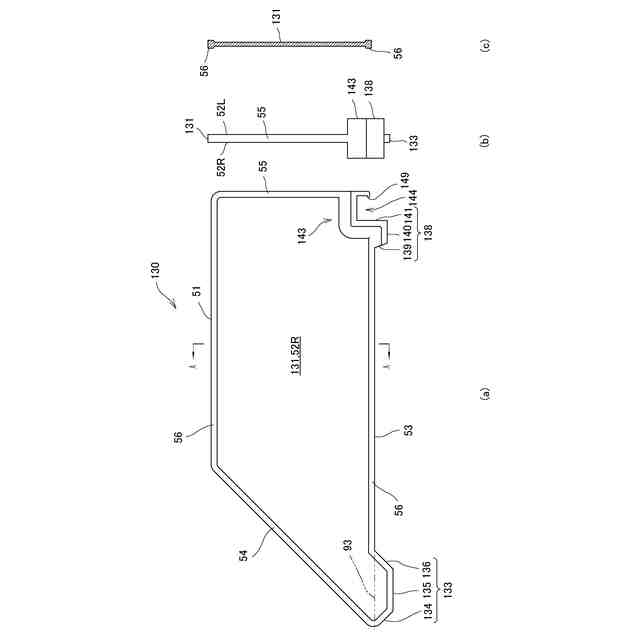

【選択図】図8
特許請求の範囲【請求項１】
薬剤を載置する棚板に装着され、薬剤の収容位置を仕切る仕切り板であって、

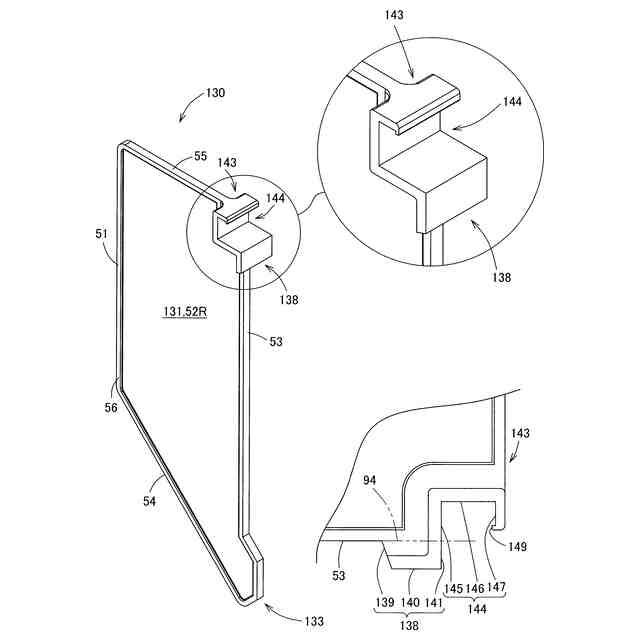

仕切り板は、仕切り板本体と、仕切り板本体の後側の下側に配置された固定部とを有し、
固定部は、固定部の内部に固定部凹部を有する仕切り板。
続きを表示（約 820 文字）【請求項２】
固定部は、棚板の長手方向にスライド可能である請求項１に記載の仕切り板。
【請求項３】
薬剤を載置する棚板に装着され、薬剤の収容位置を仕切る仕切り板であって、
仕切り板は、仕切り板本体と、仕切り板本体の前側の下側で仕切り板本体から下側に張り出している張出し部とを有する仕切り板。
【請求項４】
固定部凹部の前側に位置し、仕切り板本体から下側に飛び出している仕切り板凸部を有する請求項１に記載の仕切り板。
【請求項５】
固定部の厚さは、仕切り板本体の厚さより厚い請求項１に記載の仕切り板。
【請求項６】
仕切り板本体は、前側が傾斜面となっており、
傾斜面は、前側に行くほど、傾斜面の高さが低くなる請求項１又は３に記載の仕切り板。
【請求項７】
仕切り板本体は、外周に仕切り本体縁をさらに有し、
仕切り本体縁の厚さは、仕切り板本体の厚さより厚い請求項１又は３に記載の仕切り板。
【請求項８】
請求項１に記載の仕切り板と、棚板とを備えた仕切り装置であって、
棚板は、棚板本体と、棚板本体の後側に配置され、棚板本体と同じ高さである、又は棚板本体から上側に突出した後側レール凸部を有し、
固定部凹部と後側レール凸部とが嵌合する仕切り装置。
【請求項９】
請求項３に記載の仕切り板と、棚板とを備えた仕切り装置であって、
棚板は、棚板本体と、棚板本体の前側に配置された前方凹溝とを有し、
張出し部と前方凹溝とが接触する仕切り装置。
【請求項１０】
仕切り装置は、２つの棚受け部をさらに備え、
２つの棚受け部の一方は棚板の一端を保持し、２つの棚受け部の他方は棚板の他端を保持する請求項８又は９に記載の仕切り装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、薬剤を載置する棚板に装着され、薬剤の収容位置を仕切る仕切り板に関するものである。

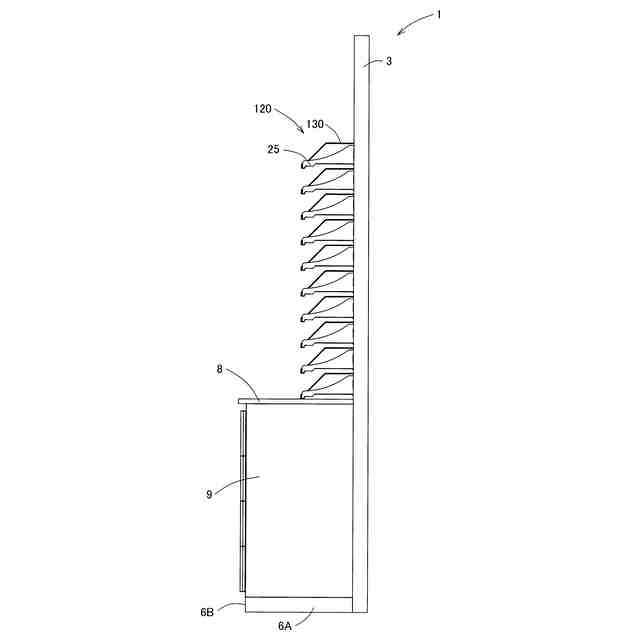

また、本開示は、仕切り板と棚板とを備えた仕切り装置に関するものである。また、本開示は、仕切り装置と支柱とを備えた棚板装置に関するものである。
尚、本開示において、薬剤とは、プレススルーパック（以後、ＰＴＰと称す）、薬包紙、注射液のビン、薬品を収容したプラスチック容器、シップ、薬品を収容した箱などのことである。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来技術である特許文献１に、ＰＴＰ等の薬剤を収容する収納スペースを変更可能な仕切構造３０Ａを有する収納用什器１０が開示されている。
特許文献１の図１に示すように、収納用什器１０は、縦支柱１２と、背面パネル１３と、棚板部材１７と、引き出しユニットとを備えている。
【０００３】
特許文献１の図５－６に示すように、仕切構造３０Ａは、スライドレール４０Ａと仕切り板６０Ａとで構成されている。
仕切構造３０Ａは、棚板ブラケット１４で保持されている。
【０００４】
スライドレール４０Ａは、前壁部４１Ａと、底壁部４２Ａと、後壁部４３Ａとを有して断面略コの字状に形成されている。
前壁部４１Ａにコの字状のガイド部４６Ａが配設され、仕切り板６０Ａの前端部に被ガイド部６２Ａが配設されている。
【０００５】
ガイド部４６Ａと被ガイド部６２Ａとは、互いに噛み合うように係合され、仕切り板６０Ａの前後方向への移動を規制し、仕切り板６０Ａの左右方向に沿った移動を可能としている。
被ガイド部６２Ａは、左右方向に延びている部材で所定の幅を有するものである。この所定の幅の被ガイド部６２Ａとガイド部４６Ａとが係合することで、仕切り板６０Ａが倒れないようになっている。
仕切り板６０Ａが左右方向に移動させられることで、ＰＴＰ等を収容する収納スペースの大きさが変更可能となっている。
【０００６】
仕切り板６０Ａには、後壁部４３Ａに対応する部分が直角三角形状に切り欠かれた切欠６１Ａｃが配設されている。
切欠６１Ａｃと後壁部４３Ａとが嵌合して、前壁部４１Ａと、底壁部４２Ａと、後壁部４３Ａと、仕切り板６０Ａとで囲まれる端数収容スペース３１Ａが形成される。
このように、特許文献１では、端数収容スペース３１Ａに、端数となったＰＴＰを収納している。
【先行技術文献】
【特許文献】
【０００７】
特開２０２３－９４１５６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
特許文献１に開示された仕切構造３０Ａは、仕切り板６０Ａが倒れないようにするために、前側に所定の幅を有する被ガイド部６２Ａを有している。
そのため、棚板部材１７からＰＴＰを引き出すとき、ＰＴＰと被ガイド部６２Ａとが接触してスムースにＰＴＰを引き出せないとう課題を有していた。
また、特許文献１に開示された仕切構造３０Ａは、スライドレール４０Ａにおいて、後壁部４３Ａ及び傾斜板４７Ａを棚板部材１７から飛び出させて、前側に端数収容スペース３１Ａを設け、端数収容スペース３１Ａに端数となったＰＴＰを収容している。
しかし、端数収容スペース３１Ａの後側に配置されたＰＴＰを棚板部材１７から引き出すとき、ＰＴＰと傾斜板４７Ａとが接触してスムースにＰＴＰを引き出せないとう課題を有していた。
本開示は、上記課題を解決する仕切り板、仕切り装置及び棚板装置を提供する。
【課題を解決するための手段】
【０００９】
本開示の一態様に係る仕切り板は、薬剤を載置する棚板に装着され、薬剤の収容位置を仕切る仕切り板であって、仕切り板は、仕切り板本体と、仕切り板本体の後側の下側に配置された固定部とを有し、固定部は、固定部の内部に固定部凹部を有するものである。
本開示の別の態様に係る仕切り板は、薬剤を載置する棚板に装着され、薬剤の収容位置を仕切る仕切り板であって、仕切り板は、仕切り板本体と、仕切り板本体の前側の下側で仕切り板本体から下側に張り出している張出し部とを有するものである。

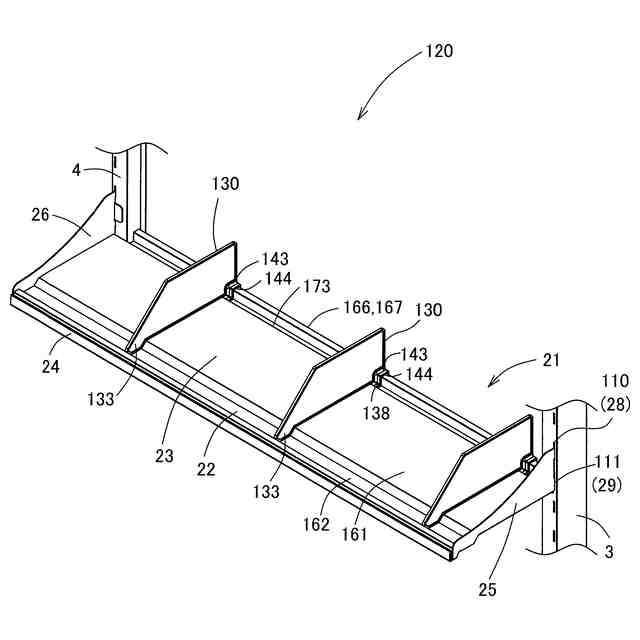

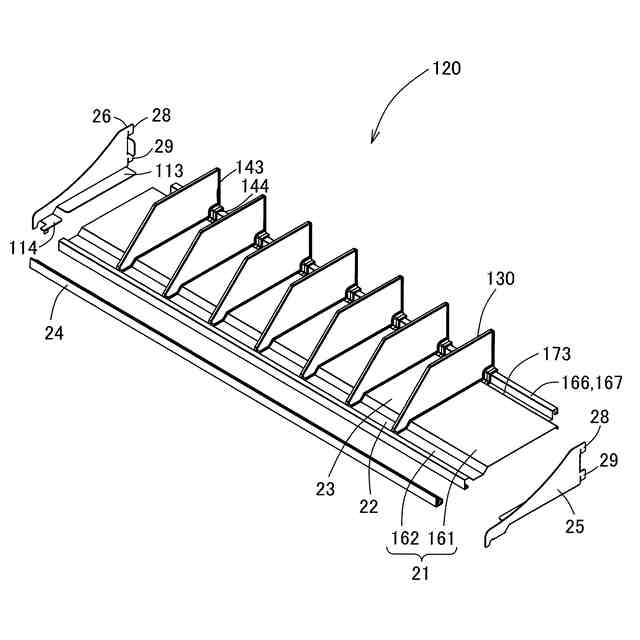

本開示の一態様に係る棚板装置は、２つの仕切り板と棚板とを備えた棚板装置であって、２つの仕切り板のそれぞれは、仕切り板本体と、仕切り板本体の前側の下側で仕切り板本体から下側に張り出している張出し部とを有し、棚板は、棚板の長手方向において間隔を空けて２つの仕切り板を装着するものであり、且つ、棚板本体と、棚板本体の前側に配置された前方凹溝とを有し、張出し部と前方凹溝とが接触し、仕切り板本体と棚板本体とが接触し、２つの仕切り板により棚板本体及び前方凹溝が仕切られた区画の長手方向の幅が、変更可能である。
【発明の効果】
【００１０】
本開示の一態様によれば、棚板からＰＴＰをスムースに引き出せる仕切り板を提供する。
本開示の別の態様によれば、棚板からＰＴＰをスムースに引き出せる仕切り装置を提供する。
本開示の別の態様によれば、棚板からＰＴＰをスムースに引き出せる棚板装置を提供する。
【図面の簡単な説明】
（【００１１】以降は省略されています）
