公開番号2025172569
公報種別公開特許公報(A)
公開日2025-11-26
出願番号2024078148
出願日2024-05-13
発明の名称ろ過システム
出願人株式会社流機エンジニアリング
代理人弁理士法人永井国際特許事務所
主分類B01D 29/66 20060101AFI20251118BHJP(物理的または化学的方法または装置一般)
要約【課題】発明の課題は、過手段に目詰まりが発生した場合に行う、ろ過対象物の透過を改善するメンテナンスにおいて、ろ過手段が損傷しにくいろ過システムを提供することである。

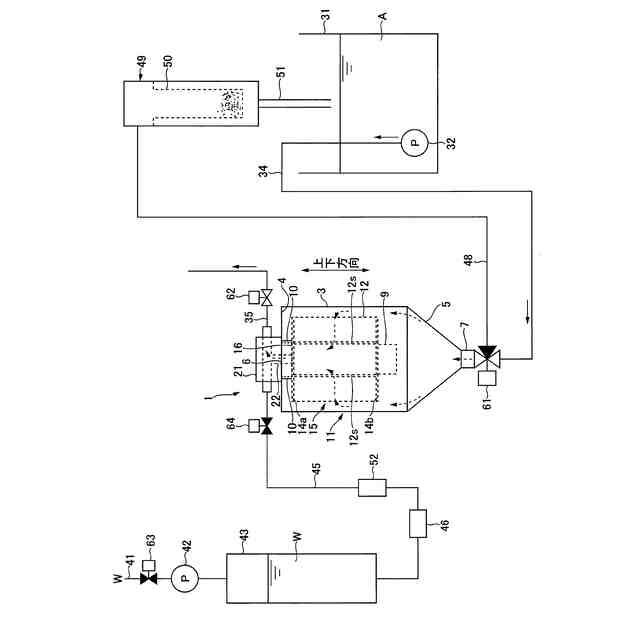

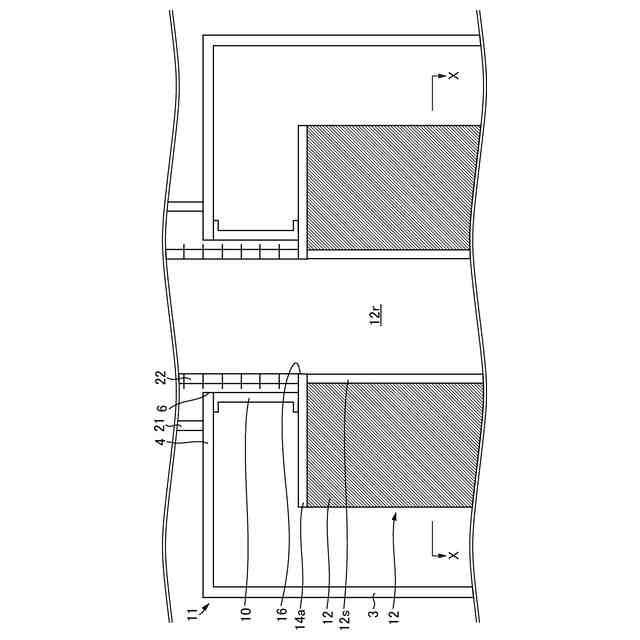

【解決手段】課題は、被処理液Aの供給口7と、当該被処理液Aをろ過して得られた処理液Bの排出口6を有する容器11と、前記容器11の内部に設けられ、開口部16を有する袋状のろ過手段15と、前記ろ過手段15を上下動させる上下動体9と、前記ろ過手段15の開口部16に一端が接続され、かつ他端が前記容器11の外方に配置されて、処理液Bが前記容器11の外へ排出される処理液排出管22と、前記ろ過手段15を前記容器11の内部空間に宙吊り状態に吊下げる吊下げ手段10とを有し、前記吊下げ手段10が、前記ろ過手段15の上下動により伝わる揺れを吸収するものであり、前記処理液排出管22が、前記ろ過手段15の上下動により伝わる揺れを吸収するものとなっている、ろ過システム1によって解決される。

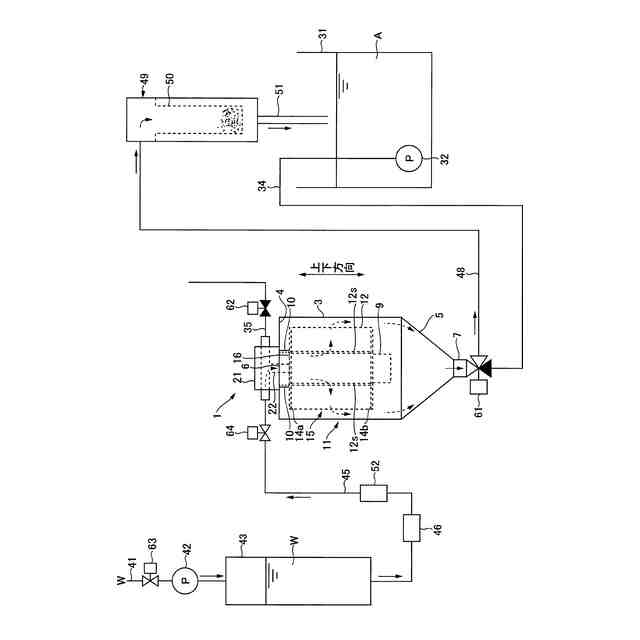

【選択図】図1
特許請求の範囲【請求項１】
被処理液の供給口と、当該被処理液をろ過して得られた処理液の排出口を有する容器と、

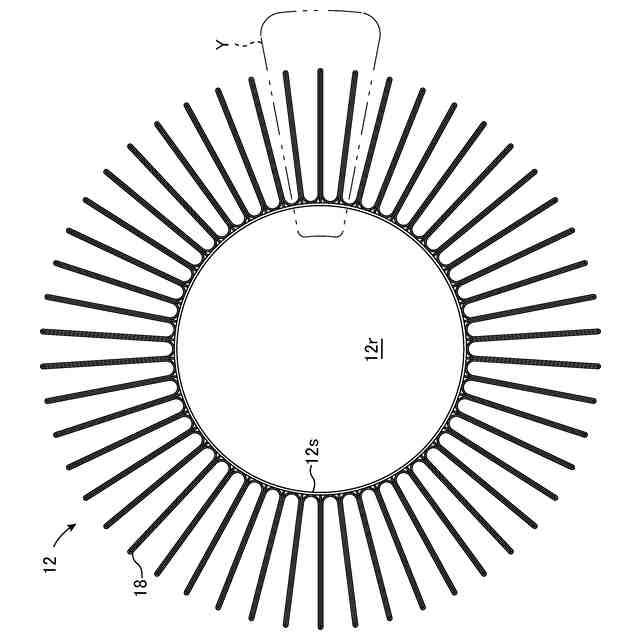

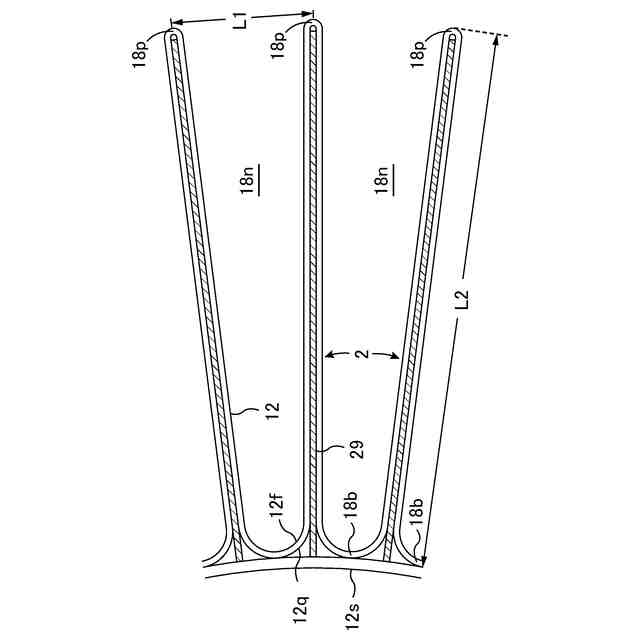

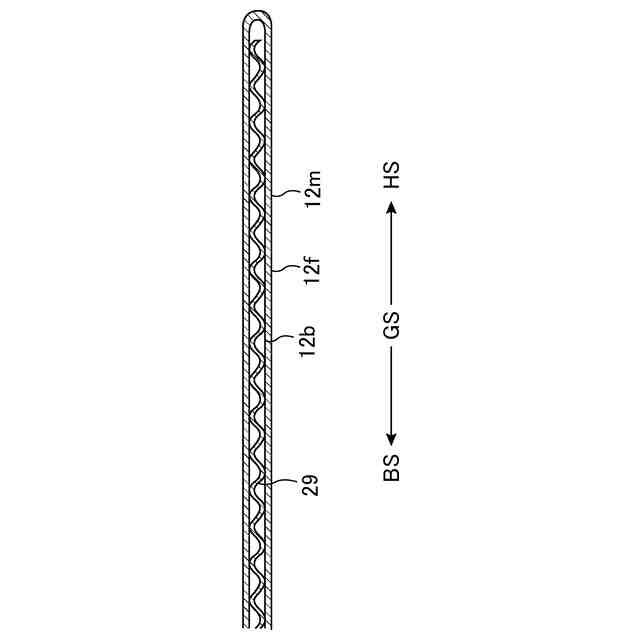

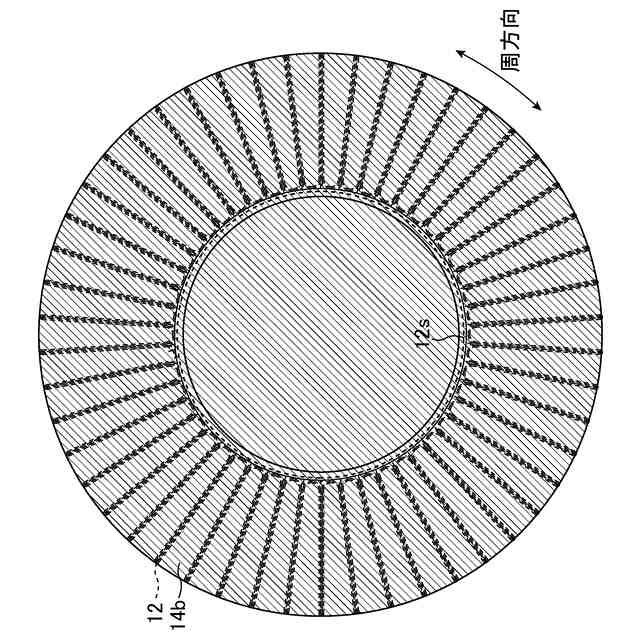

前記容器の内部に設けられ、開口部を有する袋状のろ過手段と、
前記ろ過手段を上下動させる上下動体と、
前記ろ過手段の開口部に一端が接続され、かつ他端が前記容器の外方に配置されて、処理液が前記容器の外へ排出される処理液排出管と、

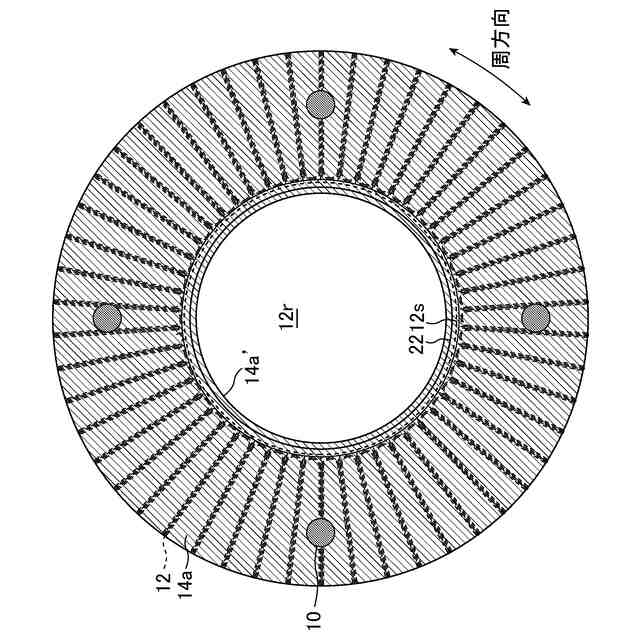

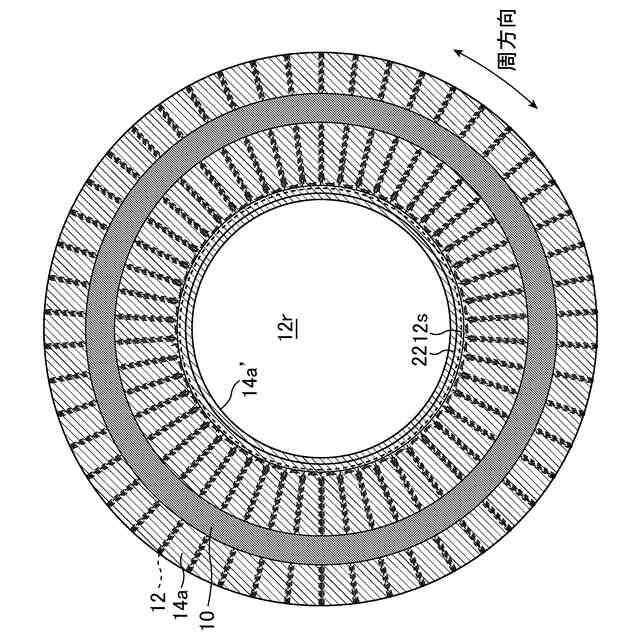

前記ろ過手段を前記容器の内部空間に宙吊り状態に吊下げる吊下げ手段とを有し、
前記吊下げ手段が、前記ろ過手段の上下動により伝わる揺れを吸収するものであり、
前記処理液排出管が、前記ろ過手段の上下動により伝わる揺れを吸収するものとなっている、
ことを特徴とするろ過システム。
続きを表示（約 370 文字）【請求項２】
前記容器が、周板部、前記周板部の一端に連接する上板部、及び前記周板部の他端に連接する下テーパ部を有し、
前記吊下げ手段が、前記容器の上板部に支持されて、前記ろ過手段を吊下げるものである、
請求項１に記載のろ過システム。
【請求項３】
さらに、前記ろ過手段の袋内に逆洗水を供給する逆洗水供給手段を有し、
前記逆洗水は、平均粒径が１００μｍ以下の微細バブルを含むものである、
請求項１に記載のろ過システム。
【請求項４】
上下動体が１秒あたりに上下動する回数が１００～５００Ｈｚである、
請求項１に記載のろ過システム。
【請求項５】
前記処理液排出管が伸縮配管又はフレキシブル配管である、
請求項１に記載のろ過システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は飲料水や純水等を得るために用いられるろ過システムに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
海、湖沼、河川等から得られる原水は、粘土鉱物、その粘土鉱物の層間に取り込まれた有機化合物、砂や岩石の破片等の硬質粒子、植物の破片等の軟質粒子、マイクロプラスチック等の粒子などを多く含んでいる。この原水をそのままＲＯ膜（「逆浸透膜」のことをいう。以下同じ。）を備えたろ過装置に通水すると、ＲＯ膜が目詰まりしやすくなる等の不都合が発生する。特に小型のろ過装置には使い捨てタイプの糸巻フィルタやプリーツフィルタが多用されているが、ろ過に要する面積が小さいため、原水の通水を始めてから目詰まりするまでの速度が速い。
【０００３】
この目詰まりを解消する技術を下記特許文献１は提案している。特許文献１は、ろ過フィルタの表面に対して洗浄流体を吹き付ける噴射ノズルが設けられる技術であり、目詰まりが発生した際にメンテナンスとして当該噴射ノズルから洗浄流体を吹き付けることによって、ろ過フィルタの表面を洗浄するというものである。
【先行技術文献】
【特許文献】
【０００４】
特開２０１５－１０４６８３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
確かに、この技術によりフィルタの目詰まりは解消されるが、目詰まりが発生する都度当該吹き付けを繰り返すと、ろ過フィルタ表面が吹き付けによりダメージを受け、損傷するという別の不具合が発生する。
【０００６】
そこで、本発明が解決しようとする主たる課題は、ろ過手段に目詰まりが発生した場合に行う、ろ過対象物の透過を改善するメンテナンスにおいて、ろ過手段が損傷しにくいろ過システムを提供することにある。
【課題を解決するための手段】
【０００７】
前記課題を解決するために、以下の各態様を採ることができる。
（第１の態様）
被処理液の供給口と、当該被処理液をろ過して得られた処理液の排出口を有する容器と、
前記容器の内部に設けられ、開口部を有する袋状のろ過手段と、
前記ろ過手段を上下動させる上下動体と、
前記ろ過手段の開口部に一端が接続され、かつ他端が前記容器の外方に配置されて、処理液が前記容器の外へ排出される処理液排出管と、
前記ろ過手段を前記容器の内部空間に宙吊り状態に吊下げる吊下げ手段とを有し、
前記吊下げ手段が、前記ろ過手段の上下動により伝わる揺れを吸収するものであり、
前記処理液排出管が、前記ろ過手段の上下動により伝わる揺れを吸収するものとなっている、
ことを特徴とするろ過システム。
【０００８】
ろ過手段を用いて被処理液を浄化するいわゆるろ過システムは、被処理液のろ過を継続するにつれて、被処理液に含まれる固形分等の異物がろ過手段に徐々に付着して堆積し、ケーキが形成される。形成初期のケーキは、ケーキ自体が後続の異物を捕集するプレコートフィルタのように作用するが、ケーキの層が厚くなってくると、ろ過を妨げるように作用し、ろ過効率を著しく低下させる。ろ過システムのろ過効率を回復させるためには、例えばろ過手段に付着したケーキを取り除くことになる。本態様のろ過システムは、ろ過手段が上下動体によって揺れることによって、ケーキが上下動による運動エネルギーを受け、ケーキ内部の固形分と液分とが流動化を起こさせるものである。ケーキの流動化によって、ケーキは層形状を維持できなくなり崩壊し、ろ過手段から剥離する。ケーキがろ過手段から剥離すると、ろ過手段による被処理液のろ過を妨げるものがなくなるので、ろ過システムのろ過効率は改善される。
【０００９】
特許文献１に開示される従来のろ過システムでは、噴射ノズルが設けられており、洗浄流体をろ過手段に吹き付けて、ケーキを剥離させるものであるが、洗浄流体の吹き付けは、ろ過手段の損傷の原因となる。他方、本態様のろ過システムは、ろ過手段を上下動させることによってケーキの剥離を促進するものであり、洗浄流体の吹き付けを行うものではないので、ろ過手段が損傷しにくいものとなっている。
【００１０】
また、従来のろ過システムであれば、例えば、ろ過手段がケーシングに固定されているため、ろ過手段を上下動させると、その揺れ、すなわち上下動による運動エネルギーが当該ケーシングに伝搬してしまい、ろ過システム全体が不安定なものとなる。例えば、揺れの伝搬によってろ過システムが当初の設置個所からズレることが考えられる。他方、本態様のろ過システムは、ろ過手段を容器の内部空間に宙吊り状態に吊下げる吊下げ手段とを有し、吊下げ手段が、ろ過手段の上下動により伝わる揺れを吸収するものであり、処理液排出管が、ろ過手段の上下動により伝わる揺れを吸収するものとなっているので、ろ過手段の揺れがろ過手段に接続される容器や配管に伝搬しにくいものとなっている。
（【００１１】以降は省略されています）
