特許ウォッチ

公開番号2025172006
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2025075993
出願日2025-05-01
発明の名称直交符号を用いる周波数領域デュプリケート・モード送信のシステム及び方法
出願人アバゴ・テクノロジーズ・インターナショナル・セールス・プライベート・リミテッド,Avago Technologies International Sales Pte.Limited
代理人個人,個人,個人
主分類H04L 27/26 20060101AFI20251113BHJP(電気通信技術)
要約【課題】比較的低いピーク対平均電力比を維持しながら、デュプリケート・モード直交周波数分割多元接続送信を行うためのシステムを提供する。
【解決手段】多数のリソース・ユニットを用いて、デュプリケート・シンボル送信を送信することにより、長距離通信を送信するためのシステムにおいて、送信されることになるデータは、多数のリソース・ユニットにデュプリケートされるシンボルに変換される。送信のために時間領域に変換する前に、位相シフトが多数のシンボルに適用される。位相シフトは、信号を送信されたデータに復号する前に、受信機において、取り除かれ得る。
【選択図】なし
特許請求の範囲【請求項１】
システムであって、
操作を実行するように構成された１つ又は複数の回路を含み、前記操作は、
複数のデータ・シンボルを振幅と位相にマッピングして、複数のシンボルを生成し、
個々の位相シフトの第１の組を前記複数のシンボルに適用して、第１の複数のシフトされたシンボルを生成し、
個々の位相シフトの第２の組を前記複数のシンボルに適用して、第２の複数のシフトされたシンボルを生成し、
前記第１の複数のシフトされたシンボル及び前記第２の複数のシフトされたシンボルに基づいて、時間領域信号を生成し、
前記時間領域信号を送信すること、を含み、
前記第１の複数のシフトされたシンボルは、第１のリソース・ユニットからの第１の複数のサブキャリアに割り当てられ、前記第２の複数のシフトされたシンボルは、第２のリソース・ユニットからの第２の複数のサブキャリアに割り当てられる、システム。
続きを表示（約 1,000 文字）【請求項２】
前記操作は、
前記複数のシンボルを含む第１の列、及び前記複数のシンボルを含む第２の列を含むシンボル行列を形成し、
分割された列形式で配列された行列を含む行列スタックを生成すること、を更に含み、
前記シンボル行列の列数は、前記複数のシンボルのデュプリケート・シンボル送信を送信するために使用されるリソース・ユニットの数に等しく、
前記シンボル行列の要素は、前記複数のシンボルのそれぞれのシンボルを含み、前記要素は、リソース・ユニットに関連した列、及び前記リソース・ユニットのサブキャリアに関連した行により定義され、
前記個々の位相シフトの第１の組、及び前記個々の位相シフトの第２の組は、前記シンボル行列と前記行列スタックの要素毎の乗算を実行することにより、適用される、請求項１に記載のシステム。
【請求項３】
前記行列の要素は、１の大きさを有する、請求項２に記載のシステム。
【請求項４】
前記行列の行は、直交ベクトルである、請求項３に記載のシステム。
【請求項５】
前記行列は、巡回アダマール行列である、請求項４に記載のシステム。
【請求項６】
パイロット・サブキャリアに対応する前記シンボル行列の個々の要素を乗算する前記行列スタックの要素が、１にされる、請求項２に記載のシステム。
【請求項７】
前記行列スタックの第１の列の複素共役の乗算を用いて、前記行列スタックの各列に対して要素毎の乗算を実行する、請求項２に記載のシステム。
【請求項８】
前記シンボル行列の個々の要素によって表される前記リソース・ユニットのそれぞれにおけるサブキャリアの数は、前記行列の行数で割り切れず、
前記行列は、前記リソース・ユニットのそれぞれにおけるサブキャリアの数よりも大きいスタックされた行数を備える行列スタックを形成するために繰り返され、
前記行列スタックの複数の最後の行は、行列スタックから削除される、請求項２に記載のシステム。
【請求項９】
前記行列は、前記シンボル行列の列数よりも多い列を有し、
前記行列スタックの複数の最後の列は前記行列スタックから削除される、請求項２に記載のシステム。
【請求項１０】
位相シフトは、パイロット・サブキャリアに割り当てられたシンボルに適用されない、請求項１に記載のシステム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
関連出願に対する相互参照
本出願は、2024年５月８日に出願された米国仮特許出願第６３／６４４，１９０号の利益を主張しており、また、本出願は、2024年７月９日に出願された米国仮特許出願第６３／６６９，０５３号の利益も主張しており、双方の内容全体は、参照により本明細書に援用される。
続きを表示（約 1,400 文字）【０００２】
背景
本開示は、直交周波数分割多元接続（Orthogonal Frequency-Domain Multiple Access：OFDMA）信号の異なるリソース・ユニットでのデータのデュプリケート（duplicate：重複、複製、二重）送信を送ることにより、（例えば、長距離通信における）通信信頼度を向上させることに関する。
【０００３】
特定の応用形態において、OFDMA通信ネットワークにおいて受信される信号は、チャネル障害（例えば、ノイズ）又は長い移動距離に起因して劣化する可能性がある。データ損失および／または再送信の必要性を和らげるために、同じデータ又はシンボルを、OFDMA信号スペクトルの複数のリソース・ユニット（RU）で送信することができる。例えば、OFDMAフレーム（例えば、Wi-Fiネットワークに使用され得る）のRU５２サブチャネルは、４回デュプリケートされることができ、又はOFDMAフレームのRU２６サブチャネルは８回デュプリケートされ得る。送信用にシンボルをデュプリケートすることは、時間領域シンボルのクレストが構造的に追加されることにより、信号特性に悪影響を与える可能性があり、それによりピーク対平均電力比（Peak-to-Average Power Ratio：PAPR）の増加をもたらす。PAPRが大きいほど、信号ピークに対してより大きな電力バックオフが必要になり、ひいては送信の最大電力が制限される可能性がある。
【０００４】
本開示の様々な目的、態様、特徴および利点は、添付図面に関連してなされる詳細な説明を参照することによって、より明らかになり且つより理解されるであろう。添付図面において、同様の参照符号は、全体にわたって、対応する要素を識別する。当該図面において、同様の参照符号は概して、同一の要素、機能的に類似する要素、及び／又は構造的に類似する要素を示す。
【図面の簡単な説明】
【０００５】

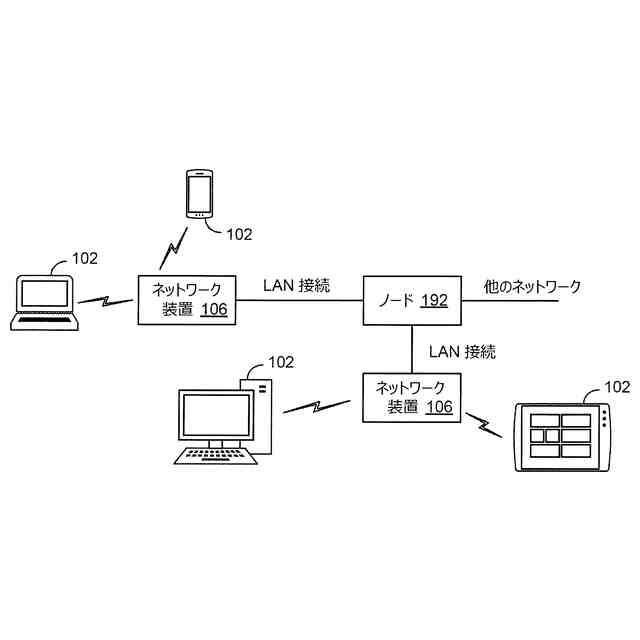

幾つかの実施形態による、１つ又は複数の装置またはステーションと通信する１つ又は複数のアクセス・ポイントを含むネットワーク環境を示すブロック図である。
【０００６】
幾つかの実施形態による、本明細書で説明される方法およびシステムに関連して有用なコンピューティング装置を示すブロック図である。
【０００７】
幾つかの実施形態による、本明細書で説明される方法およびシステムに関連して有用なコンピューティング装置を示す別のブロック図である。
【０００８】
幾つかの実施形態による、異なるリソース・ユニット割り当てを用いる送信のピーク対平均電力比の累積分布関数のプロットである。
【０００９】
幾つかの実施形態による、デュプリケーション（複写、複製）モード位相シフト回路を用いる直交周波数分割多元接続（Orthogonal frequency-division multiple access）信号を送信するためのシステムのブロック図である。
【００１０】
幾つかの実施形態による、デュプリケーション・モード位相シフト回路を用いる直交周波数分割多元接続信号を受信するためのシステムのブロック図である。
（【００１１】以降は省略されています）
