公開番号2025171909
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024161046
出願日2024-09-18
発明の名称ICカード用コネクタ
出願人日本圧着端子製造株式会社
代理人個人
主分類G06K 7/00 20060101AFI20251113BHJP(計算;計数)
要約【課題】ICカードの表面に形成された金属箔端子に接続するICカード用コネクタにおいて、ICカードとの接続の有無を検知するためのスイッチ機構を設けることができ、さらに、部品点数を削減できるとともに、組み立て工数も削減する。

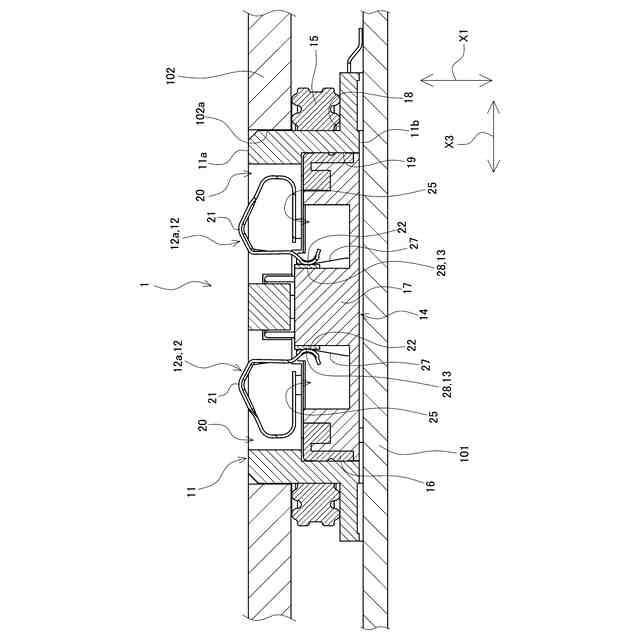

【解決手段】ICカード用コネクタ1は、ハウジング11と、複数対のコンタクト12・12と、ハウジング11に装着される防水部材14と、複数対のコンタクト12・12のうちの一対のコンタクト12a・12aに接触して短絡する短絡端子13とを備える。コンタクト12は、ICカード100に接触して押圧される接触部21と、接触部21とともに変位する先端側変位部22とを有する。短絡端子13は、防水部材14に装着され、一対のコンタクト12a・12aにおける一対の先端側変位部22・22が、短絡端子13に対して接触することで、一対のコンタクト12a・12aが短絡される。

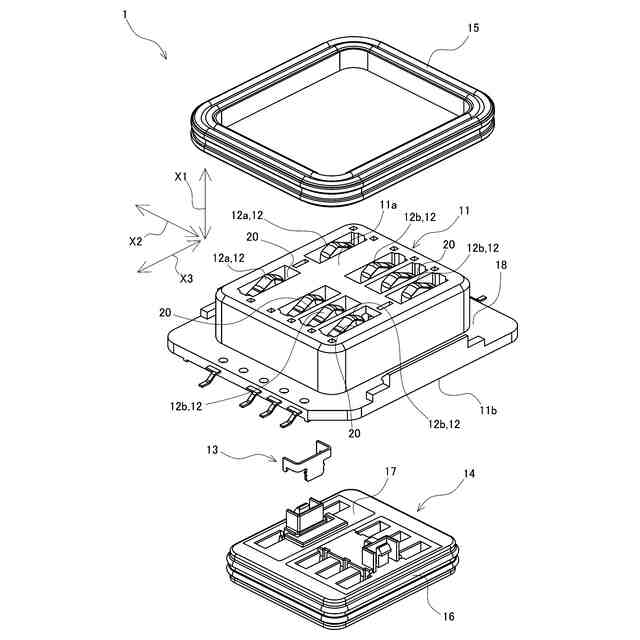

【選択図】図5
特許請求の範囲【請求項１】

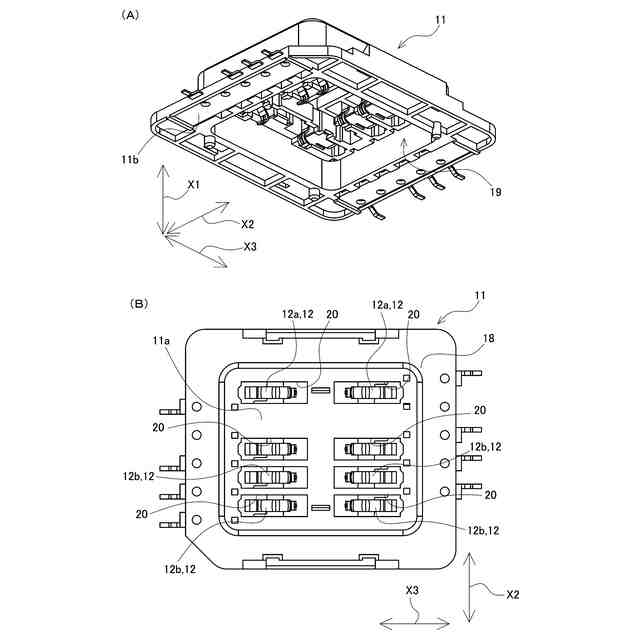

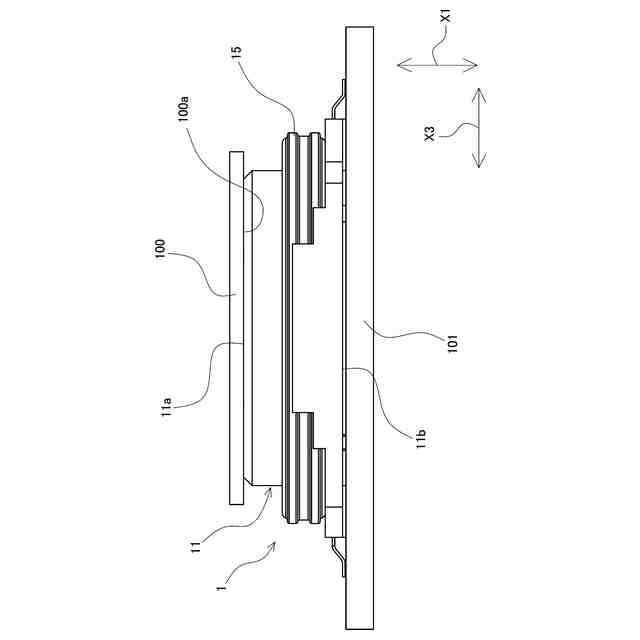

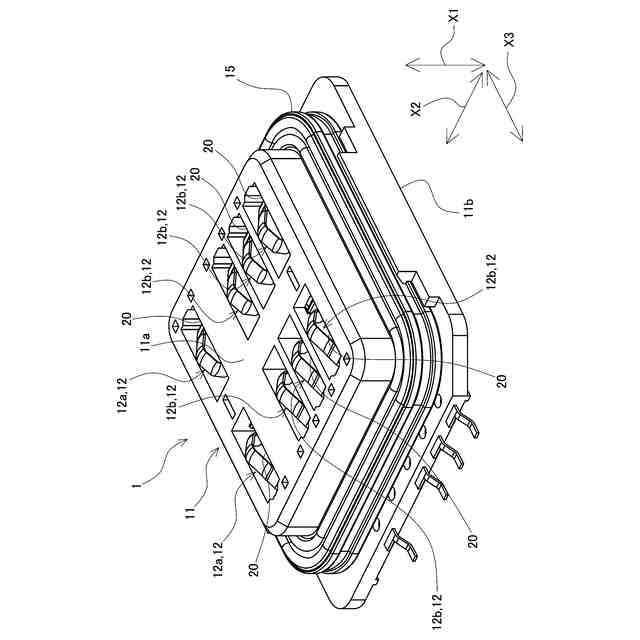

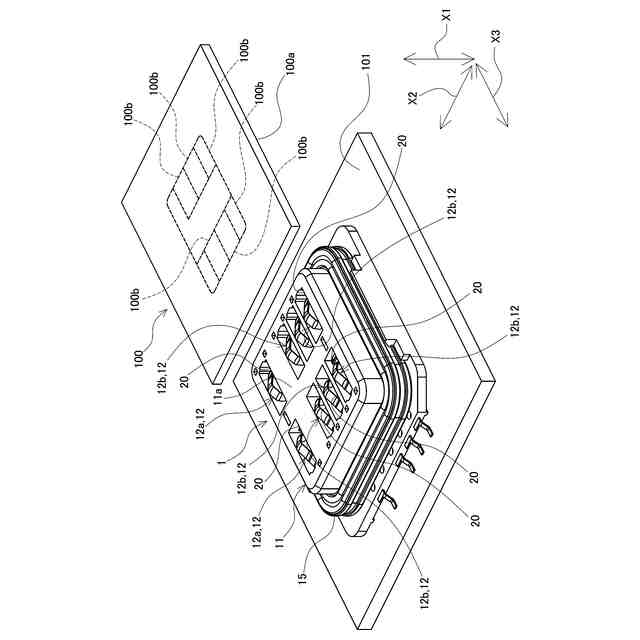

ハウジングと、所定距離離間して互いに対向して前記ハウジングに並んで配置される複数対のコンタクトと、を備え、ＩＣカードの表面に形成された金属箔端子に接続するＩＣカード用コネクタであって、
複数対の前記コンタクトが配置された前記ハウジングに嵌め込まれて装着される防水部材と、複数対の前記コンタクトのうちの一対の前記コンタクトに接触して短絡する短絡端子と、を更に備え、

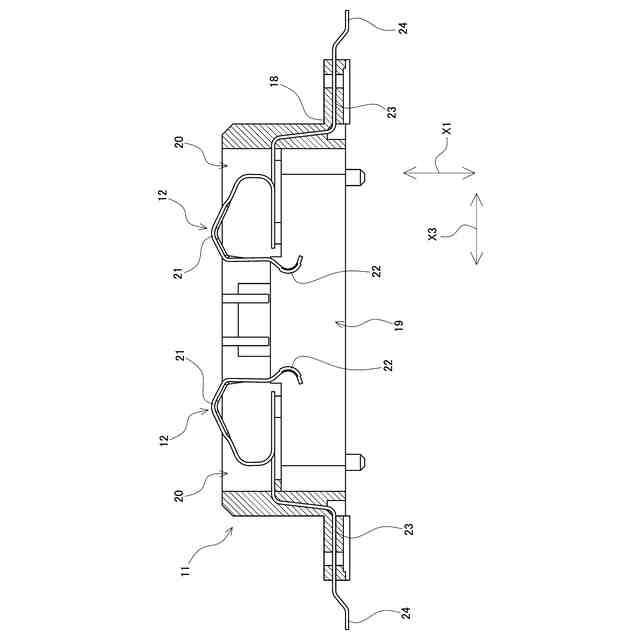

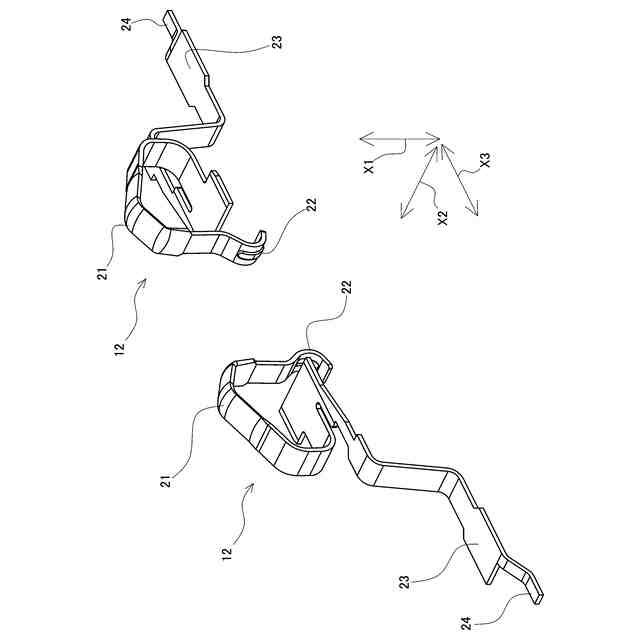

前記コンタクトは、中間部に形成されて前記ハウジングの一方の面に隆起するように突出して設けられて前記ＩＣカードに接触して押圧される接触部と、先端側に形成されて前記接触部が押圧される際に前記接触部とともに変位するように設けられた先端側変位部と、基端側に形成されて前記ハウジングに固定される固定部と、を有し、
前記短絡端子は、前記防水部材に装着され、一対の前記コンタクトにおける一対の前記先端側変位部が、前記短絡端子に対して接触することで、一対の前記コンタクトが短絡されることを特徴とする、ＩＣカード用コネクタ。
続きを表示（約 1,300 文字）【請求項２】
請求項１に記載のＩＣカード用コネクタであって、
一対の前記コンタクトにおける一対の前記先端側変位部が、前記短絡端子に対して、一対の前記コンタクトが対向する方向において接触することで、一対の前記コンタクトが短絡されることを特徴とする、ＩＣカード用コネクタ。
【請求項３】
請求項２に記載のＩＣカード用コネクタであって、
前記防水部材には、前記先端側変位部が摺動するテーパ部が設けられていることを特徴とする、ＩＣカード用コネクタ。
【請求項４】
請求項２又は請求項３に記載のＩＣカード用コネクタであって、
前記短絡端子は、一対の前記コンタクトが対向する方向の両端に設けられて当該対向する方向において向かい合う一対の端壁部と、一対の前記端壁部を連結する連結部と、前記連結部から突出して設けられて前記防水部材に圧入される圧入部と、を有していることを特徴とする、ＩＣカード用コネクタ。
【請求項５】
ハウジングと、所定距離離間して互いに対向して前記ハウジングに並んで配置される複数対のコンタクトと、を備え、ＩＣカードの表面に形成された金属箔端子に接続するＩＣカード用コネクタであって、
複数対の前記コンタクトのうちの一対の前記コンタクトに接触して短絡する短絡端子を更に備え、
前記コンタクトは、中間部に形成されて前記ハウジングの一方の面に隆起するように突出して設けられて前記ＩＣカードに接触して押圧される接触部と、先端側に形成されて前記接触部が押圧される際に前記接触部とともに変位するように設けられた先端側変位部と、基端側に形成されて前記ハウジングに固定される固定部と、を有し、
前記短絡端子は、前記ハウジングに装着され、一対の前記コンタクトにおける一対の前記先端側変位部が、前記短絡端子に対して接触することで、一対の前記コンタクトが短絡されることを特徴とする、ＩＣカード用コネクタ。
【請求項６】
請求項５に記載のＩＣカード用コネクタであって、
一対の前記コンタクトにおける一対の前記先端側変位部が、前記短絡端子に対して、一対の前記コンタクトが対向する方向において接触することで、一対の前記コンタクトが短絡されることを特徴とする、ＩＣカード用コネクタ。
【請求項７】
請求項６に記載のＩＣカード用コネクタであって、
複数対の前記コンタクトが配置された前記ハウジングに嵌め込まれて装着される防水部材を更に備え、
前記防水部材には、前記先端側変位部が摺動するテーパ部が設けられていることを特徴とする、ＩＣカード用コネクタ。
【請求項８】
請求項５に記載のＩＣカード用コネクタであって、
前記短絡端子は、一対の前記先端側変位部とそれぞれ接触する一対のバネ接点部を有し、
一対の前記バネ接点部は、一対の前記先端側変位部と接触した際に弾性変形するバネ構造を有していることを特徴とする、ＩＣカード用コネクタ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、接触式のＩＣカードの表面に形成された金属箔端子に接続するＩＣカード用コネクタに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
ＩＣカードは、矩形のプラスチック製のカードにＩＣチップが内蔵され、データを記録するように構成されている。ＩＣカードは、磁気カードに比べて大容量のデータを記録でき、データの暗号化や偽造防止に優れていることから、電子マネーや識別カードなどに応用されている。
【０００３】
ＩＣカードは、データを読み書きする方式の違いによって、非接触式と接触式とに分類されている。データを微弱な電波で無線交信する非接触式のＩＣカードは、例えば、自動改札システムに利用されている。接触式のＩＣカードは、表面に金属箔端子が形成されており、表面の金属箔端子に接触することで接触式のＩＣカードに接続するＩＣカード用コネクタを介して端末機にデータが取得される。接触式のＩＣカードは、例えば、契約者情報を記録したＳＩＭ（ＳｕｂｓｃｒｉｂｅｒＩｄｅｎｔｉｔｙＭｏｄｕｌｅ）カードとして携帯電話機に使われている。
【０００４】
接触式のＩＣカードに接続されるＩＣカード用コネクタにおいては、ＩＣカードとの接続の有無を検知するためのスイッチ機構が設けられる。このようなスイッチ機構が設けられたＩＣカード用コネクタとして、特許文献１に開示されたものが知られている。
【０００５】
特許文献１に開示されたＩＣカード用コネクタは、ハウジングと、ハウジングに並んで配置される複数対のコンタクトと、ハウジングに取り付けられる防水リングおよび防水キャップと、を備え、コンタクトがＩＣカードの金属箔端子に接触することでＩＣカードに接続される。そして、特許文献１のＩＣカード用コネクタでは、複数対のコンタクトのうちの一対のコンタクトが、ＩＣカードとの接続の有無を検知するためのスイッチ機構として用いられる。
【０００６】
特許文献１のＩＣカード用コネクタでは、ＩＣカードとの接続の有無を検知するためのスイッチ機構を実現するために、複数対のコンタクトのうちの一対のコンタクトを短絡可能な短絡端子と、短絡端子が圧入されて取り付けられるキャップハウジングとが設けられ、キャップハウジングがハウジングに対して取り付けられる。
【先行技術文献】
【特許文献】
【０００７】
特開２００８－４１３７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
特許文献１に開示されたＩＣカード用コネクタにおいては、スイッチ機構の実現のため、複数対のコンタクトのうちの一対のコンタクトを短絡する短絡端子が圧入されて取り付けられるキャップハウジングが必要となる。このため、部品点数が増大してしまうという問題がある。また、特許文献１のＩＣカード用コネクタでは、短絡端子をキャップハウジングに取り付ける工程と、短絡端子を取り付けたキャップハウジングをさらにハウジングに組み付けて装着する工程とが必要となる。このため、ＩＣカード用コネクタを組み立てる際の組み立て工数の増大を招いてしまうという問題もある。
【０００９】
本発明は、上記実情に鑑みることにより、接触式のＩＣカードの表面に形成された金属箔端子に接続するＩＣカード用コネクタにおいて、ＩＣカードとの接続の有無を検知するためのスイッチ機構を設けることができ、さらに、部品点数を削減できるとともに、組み立て工数も削減することができる、ＩＣカード用コネクタを提供することを目的とする。
【課題を解決するための手段】
【００１０】
（１）上記目的を達成するための本発明のある局面に係るＩＣカード用コネクタは、ハウジングと、所定距離離間して互いに対向して前記ハウジングに並んで配置される複数対のコンタクトと、を備え、ＩＣカードの表面に形成された金属箔端子に接続するＩＣカード用コネクタに関する。そして、本発明のある局面に係るＩＣカード用コネクタは、複数対の前記コンタクトが配置された前記ハウジングに嵌め込まれて装着される防水部材と、複数対の前記コンタクトのうちの一対の前記コンタクトに接触して短絡する短絡端子と、を更に備え、前記コンタクトは、中間部に形成されて前記ハウジングの一方の面に隆起するように突出して設けられて前記ＩＣカードに接触して押圧される接触部と、先端側に形成されて前記接触部が押圧される際に前記接触部とともに変位するように設けられた先端側変位部と、基端側に形成されて前記ハウジングに固定される固定部と、を有し、前記短絡端子は、前記防水部材に装着され、一対の前記コンタクトにおける一対の前記先端側変位部が、前記短絡端子に対して接触することで、一対の前記コンタクトが短絡されることを特徴とする。
（【００１１】以降は省略されています）
