公開番号2025171759
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024077406
出願日2024-05-10
発明の名称サージ電圧吸収回路用素子及びサージ電圧吸収回路
出願人サンケン電気株式会社
代理人個人,個人,個人
主分類H02M 3/28 20060101AFI20251113BHJP(電力の発電,変換,配電)
要約【課題】
小型化・低コスト化を実現するとともに、短絡アブノーマル試験にも対応可能なサージ電圧吸収回路及びサージ電圧吸収回路に用いるサージ電圧吸収回路用素子を提供する。
【解決手段】

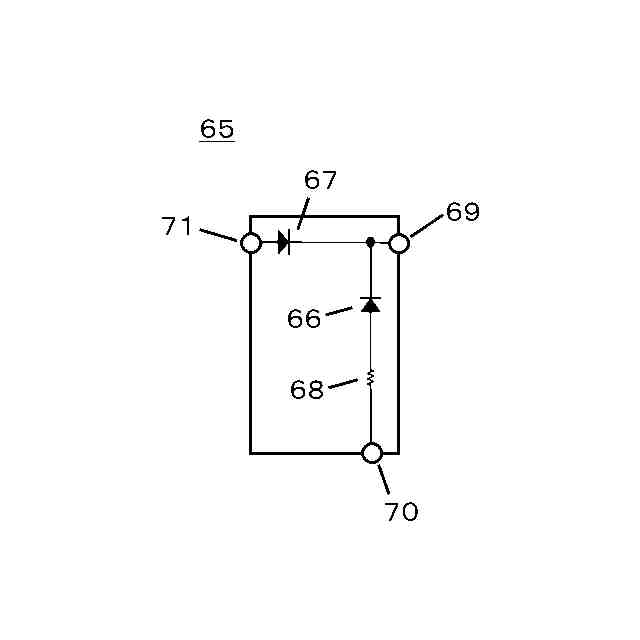

サージ電圧吸収回路に用いる素子であって、カソードコモンで接続された第1の整流用ダイオード及び第2の整流用ダイオードと、前記第1の整流用ダイオードのアノードに一端が接続された抵抗と、を有し、前記第1の整流用ダイオード、前記第2の整流用ダイオード及び前記抵抗が、一つのパッケージに実装されたものであることを特徴とするサージ電圧吸収回路用素子。

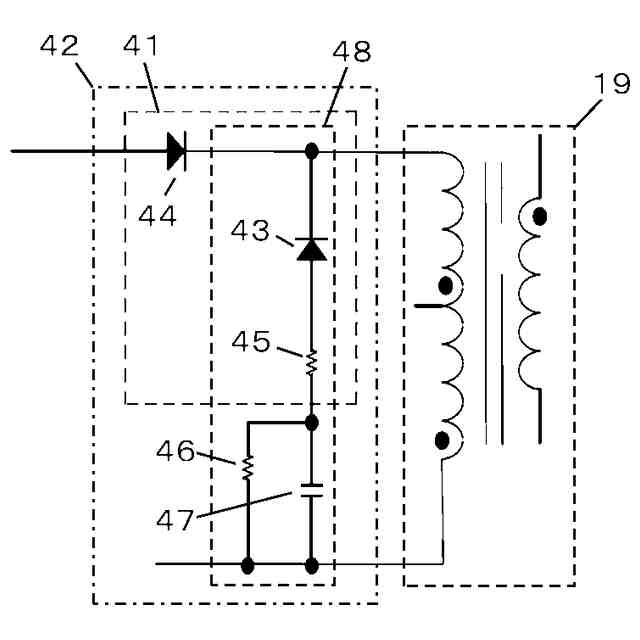

【選択図】図1
特許請求の範囲【請求項１】
サージ電圧吸収回路に用いる素子であって、
カソードコモンで接続された第１の整流用ダイオード及び第２の整流用ダイオードと、
前記第１の整流用ダイオードのアノードに一端が接続された抵抗と、を有し、
前記第１の整流用ダイオード、前記第２の整流用ダイオード及び前記抵抗が、一つのパッケージに実装されたものであることを特徴とするサージ電圧吸収回路用素子。
続きを表示（約 390 文字）【請求項２】

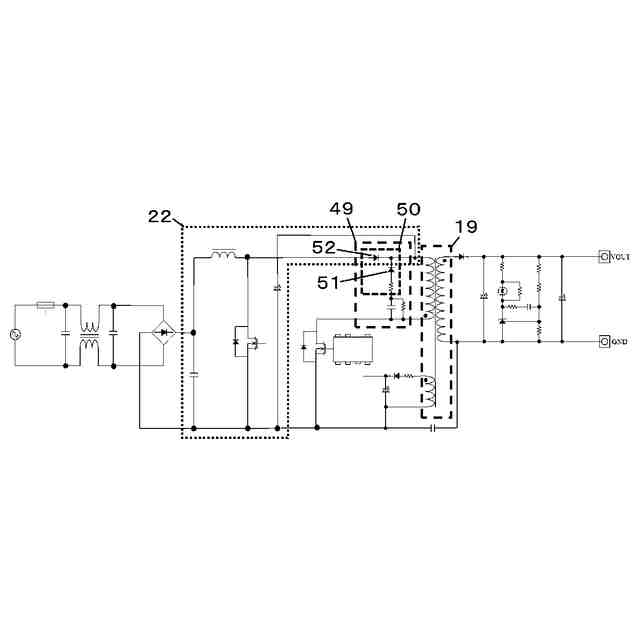

前記第１の整流用ダイオードはスナバ用ダイオードであり、
前記第２の整流用ダイオードはＰＦＣ用の昇圧ダイオードであることを特徴とする請求項１に記載のサージ電圧吸収回路用素子。
【請求項３】

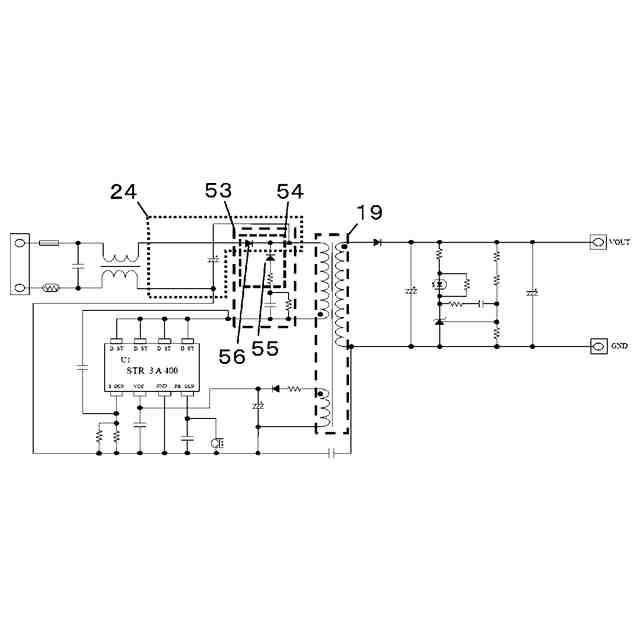

前記第１の整流用ダイオードはスナバ用ダイオードであり、
前記第２の整流用ダイオードは、半波整流用ダイオードであることを特徴とする請求項１に記載のサージ電圧吸収回路用素子。
【請求項４】
前記サージ電圧吸収回路用素子と、
前記サージ電圧吸収回路用素子のパッケージの外部に配置され、互いに並列に接続された外部抵抗及び外部コンデンサと、
前記サージ電圧吸収回路用素子の前記抵抗の他端と、前記外部抵抗及び前記外部コンデンサの一端が接続されたものであることを特徴とする請求項１から３のいずれか一項に記載のサージ電圧吸収回路。

発明の詳細な説明【技術分野】
【０００１】
本開示は、サージ電圧吸収回路用素子及びサージ電圧吸収回路に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
スナバ回路（Ｓｎｕｂｂｅｒｃｉｒｃｕｉｔ）とは、電気回路中にあってスイッチの遮断時に生じる過渡的な高電圧を吸収する保護回路のことである。例えば、回路の電流を突然遮断すると自己インダクタンスによって電圧が急上昇するが、スナバ回路がこのスパイク状の高電圧を抑制することで、スイッチ自身や周囲の電子部品の損傷を防ぎ電磁ノイズを最小化することができる。
【０００３】
スナバ回路の最も簡単な構成として、コンデンサ（Ｃ）と抵抗（Ｒ）を用いたＣＲスナバ回路が用いられてきたが、最近では、トランスを用いた絶縁ＤＣ－ＤＣコンバータ等に代表されるフライバック回路等において、一次側メイン素子のサージ電圧抑制手段として、ＣＲスナバ回路にさらに整流用ダイオード（Ｄ）を採用したＤＣＲスナバ回路がよく用いられている。
【０００４】
また部品配置については、ノイズの影響を考慮すればコイルを流れる電流ラインに直接、抵抗とコンデンサを入れるのが一般的であるのと、ＣＲスナバ回路を出発点としてＤＣＲスナバ回路が開発されてきた経緯もあって、あらかじめ抵抗とコンデンサが配置された回路に、１パッケージ内に実装された整流用ダイオードを後付けするのが一般的であった。
【０００５】

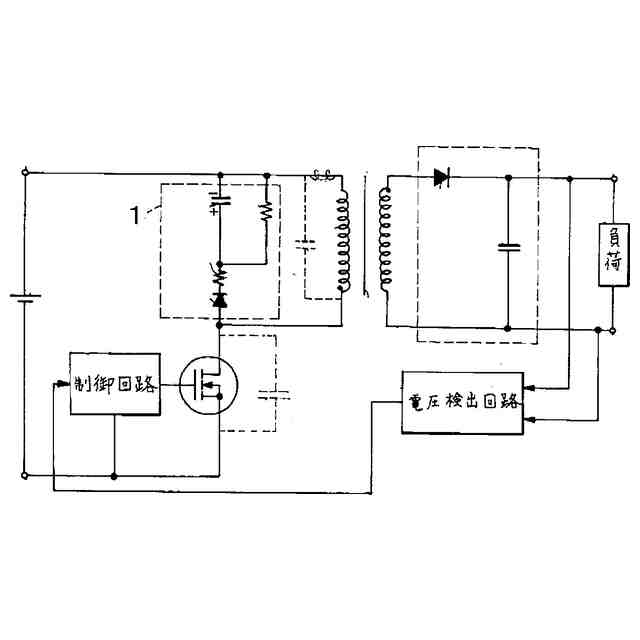

図６は、特許文献１に開示された従来のＤＣ－ＤＣコンバータの回路構成図であり、基本的な構成のＤＣＲスナバ回路１が開示されている。
【０００６】

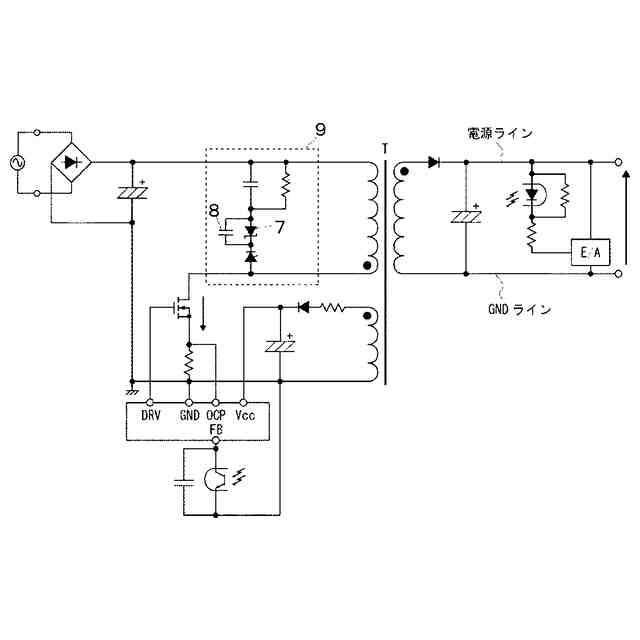

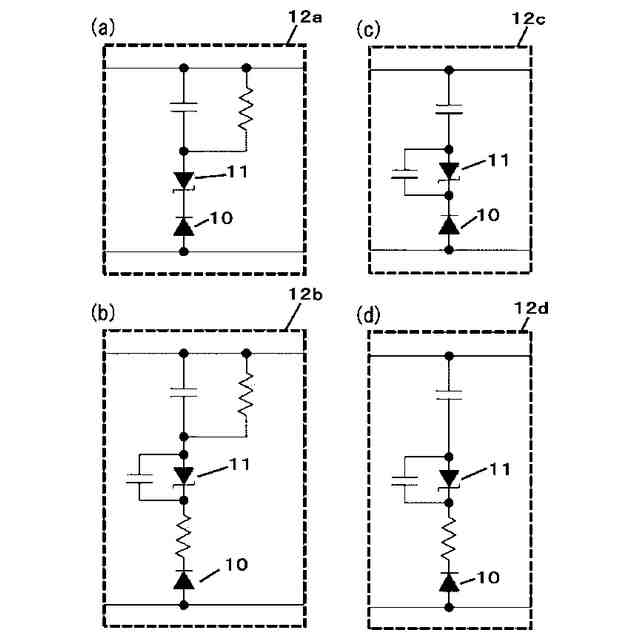

図７は、特許文献２に開示されたＤＣ－ＤＣコンバータの回路構成図であり、前述のＤＣＲスナバ回路の抵抗の位置にツェナーダイオード７と、コンデンサ８を備えたスナバ回路９が開示されている。特許文献２には他にもスナバ回路の応用例が示され、図８（ａ）～図８（ｄ）には、スナバ用ダイオード１０とツェナーダイオード１１を用いて、それ以外の抵抗とコンデンサを変更したスナバ回路１２ａ～１２ｄが開示されている。
【０００７】

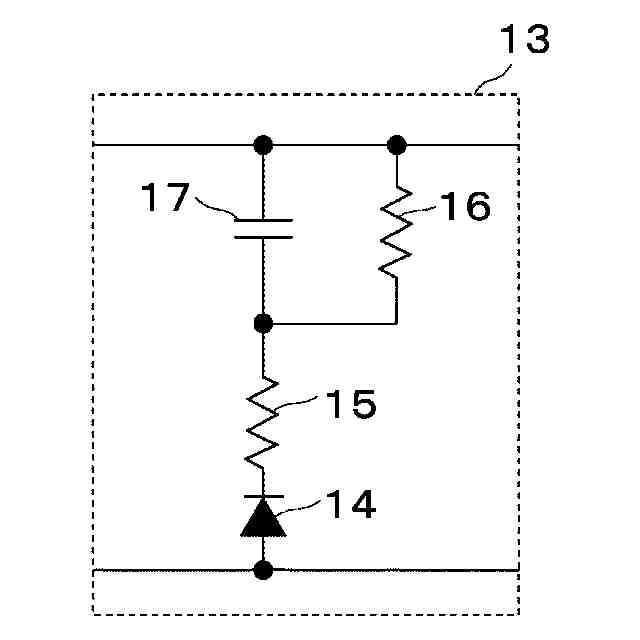

このようにいろいろな応用例が開示されているが、最も基本的なＤＣＲスナバ回路図９は、１３に示すような、整流用ダイオードを用いたスナバ用ダイオード１４と、スナバ用ダイオード１４のカソードに一端が接続された抵抗１５と、抵抗１５の他端に互いに並列に接続された抵抗１６及びコンデンサ１７と、を有する構成である。
【０００８】
ＤＣＲスナバ回路が使用される多くの場合において、図１０のような接続構成が見られる。ＤＣＲスナバ回路１８がトランス１９に接続され、スナバ用ダイオード（第１の整流用ダイオード）２０とは別の整流用ダイオード（第２の整流用ダイオード）２１を有する構成である。
【０００９】
具体例としては、図１１のような、ＰＦＣ（ＰｏｗｅｒＦａｃｔｏｒＣｏｒｒｅｃｔｉｏｎ：力率補正）回路とＰＷＭ（ＰｕｌｓｅＷｉｄｔｈＭｏｄｕｌａｔｉｏｎ：パルス幅制御）回路の組み合わせの例がある。これは例えばＲＡＣ（ルームエアコン）の室外機等に用いられる電源に採用されている。力率改善用のＰＦＣ回路２２には、昇圧回路のためにＰＦＣ用の昇圧ダイオード２３を用いるが、このダイオードは１パッケージ内に実装された高速用で逆回復時間（ｔｒｒ）が小さいＦＲＤ（ＦａｓｔＲｅｃｏｖｅｒｙＤｉｏｄｅ）を使用する。このＰＦＣ用の昇圧ダイオード２３が、前述の図１０の整流用ダイオード（第２の整流用ダイオード）２１に該当する。
【００１０】

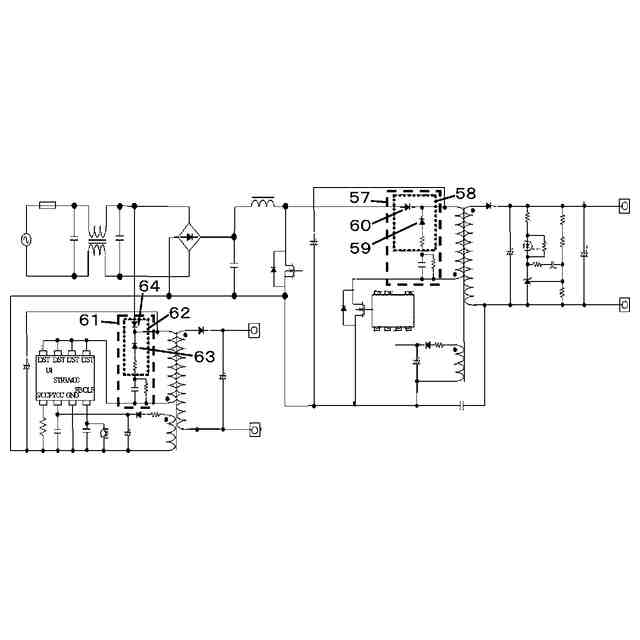

同様の例として、ＰＦＣ回路とＱＲ（Ｑｕａｓｉ－ｒｅｓｏｎａｎｔ：疑似共振制御）回路の組み合わせの場合においても、図１１と同様の構成となる。これは例えばＯＡ用やＡｕｄｉｏ機器等に用いられる電源に採用されている。
（【００１１】以降は省略されています）
