公開番号2025171510
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024076936
出願日2024-05-10
発明の名称転がり軸受
出願人FYH株式会社
代理人個人,個人,個人,個人,個人,個人
主分類F16C 33/78 20060101AFI20251113BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】軸受内部に塵埃・水等が侵入するおそれの少ない、防塵・防水・密封性能が高い転がり軸受、特に、インサート軸受に適した転がり軸受を提供する。

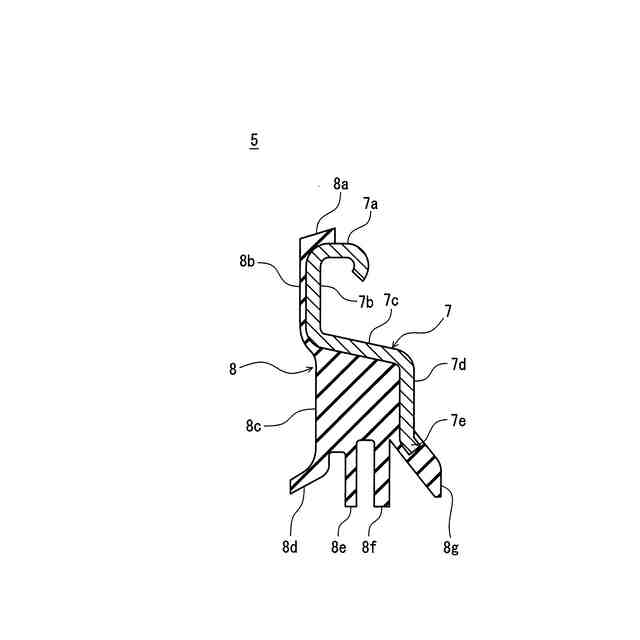

【解決手段】内輪2および外輪3と、これら内輪2および外輪3の間に介在する複数の転動体4とを有する転がり軸受1において、内輪2および外輪3の間に形成される環状空間Sを密封するシール部材5を備えている。シール部材5は、外輪3の内周面に装着されることにより、軸方向に4重に配置された第1から第4のリップ部8d～8gがそれぞれ内輪2の外周面と接触して環状空間Sを密封する。
【選択図】図1
特許請求の範囲【請求項１】
内輪および外輪と、これら内輪および外輪の間に介在する複数の転動体とを有し、前記内輪および外輪の間に形成される環状空間を密封するシール部材を備えた転がり軸受であって、
前記シール部材は、前記外輪の内周面に装着され、前記内輪の外周面にそれぞれ接触する第１から第４のリップ部が軸方向に４重に配置されている
ことを特徴とする転がり軸受。
続きを表示（約 380 文字）【請求項２】
前記シール部材は、環状の金属製芯材を有し、この金属製芯材に弾性体からなる前記第１から第４のリップ部が一体成形されている
ことを特徴とする請求項１に記載の転がり軸受。
【請求項３】
前記金属製芯材は、少なくともその外周端部の背面側に弾性体を一体成形してなる
ことを特徴とする請求項２に記載の転がり軸受。
【請求項４】
前記第１から第４のリップ部のうち前記環状空間に対面する第１のリップ部は、その先端が軸方向内側に向かって斜めに形成されている
ことを特徴とする請求項１から３のいずれかに記載の転がり軸受。
【請求項５】
前記シール部材によって密封された前記環状空間内に潤滑剤が充填封入されている
ことを特徴とする請求項１から３のいずれかに記載の転がり軸受。

発明の詳細な説明【技術分野】
【０００１】
この発明は転がり軸受に関し、より詳細には、インサート軸受に適用される転がり軸受のシール構造に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】

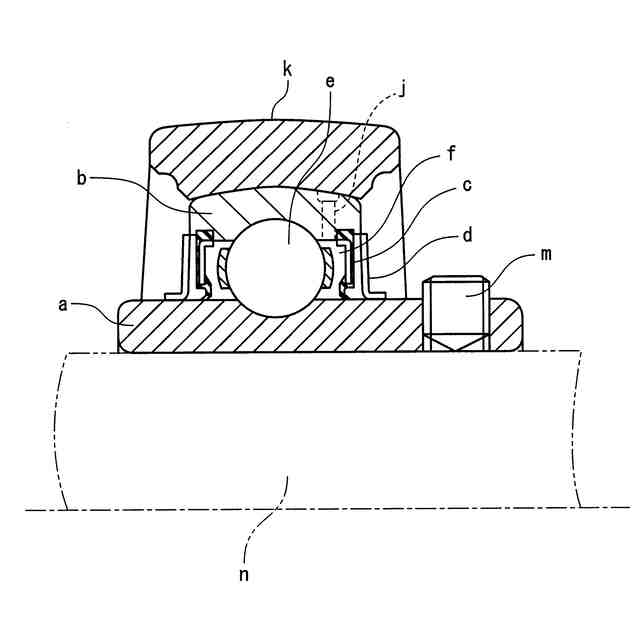

従来、転がり軸受において、軸受内部への塵埃・水などの侵入を防止するシール構造を備えたものが知られている。この種の転がり軸受のシール構造は、図３に示すように、軸受外輪ｂに取り付けられたシール材ｃと、軸受内輪ａの外周に取付けられたスリンガｄとで構成されるのが一般的であるが、塵埃・水などの影響を強く受ける場所に使用される転がり軸受（例えば、インサート軸受に適用される転がり軸受など）においては、一般的な転がり軸受に比べて、防塵、防水、密封性能の高いシール構造が望まれる。
【０００３】
図４は、インサート軸受用として、防塵、防水および密封性能の向上が図られたタイプの転がり軸受の一例を示している（例えば、特許文献１参照）。図示の転がり軸受は、内輪ａと外輪ｂとの間に複数の転動体ｅ，ｅ，…を備えるとともに、内外輪間の環状空間ｆを密封するシール構造として、径方向の端部が外輪ｂに装着された環状のシールドｇと、先端が内輪ａの外周面に接触する３枚のシールリップｉを備えたシール材ｈとを有しており、これらシールドｇおよび３枚のシールリップｉによって環状空間ｆを密封するように構成している。
【０００４】
なお、図４において、符号ｊは環状空間ｆへの潤滑剤供給路を、符号ｋはインサート軸受の軸受箱をそれぞれ示している。また、符号ｍは回転体ｎに内輪ａを固定するための固定用ねじを示している。
【先行技術文献】
【特許文献】
【０００５】
特開２０２２－１６９２１６号公報の図９参照
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、このような従来のシール構造には以下のような問題がありその改善が望まれていた。
【０００７】
すなわち、図４に示すシール構造は、図３に示すシール構造に比して高い防塵、防水、密封性能を発揮するが、かかる構成であっても塵埃・水などの影響を強く受ける場所で使用すると、軸受内部に塵埃や水などが侵入することがあった。
【０００８】
本発明は、このような問題点に鑑みてなされたものであって、その目的とするところは、軸受内部に塵埃・水等が侵入するおそれの少ない、防塵・防水・密封性能が高い転がり軸受、特に、インサート軸受に適した転がり軸受を提供することにある。
【課題を解決するための手段】
【０００９】
上記目的を達成するため、本発明に係る転がり軸受は、内輪および外輪と、これら内輪および外輪の間に介在する複数の転動体とを有し、上記内輪および外輪の間に形成される環状空間を密封するシール部材を備えた転がり軸受であって、上記シール部材は、上記外輪の内周面に装着され、上記内輪の外周面にそれぞれ接触する第１から第４のリップ部が軸方向に４重に配置されていることを特徴とする。
【００１０】
この転がり軸受では、シール部材が外輪の内周面に装着されることによって軸方向に４重に配置された第１から第４のリップ部がそれぞれ内輪の外周面と接触してシール構造を形成するので、塵埃・水などの軸受内部への侵入がこれら４枚のシールリップによって効果的に防止される。
（【００１１】以降は省略されています）
