公開番号2025177394
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024084194
出願日2024-05-23
発明の名称防水試験装置
出願人FYH株式会社
代理人個人,個人,個人,個人,個人,個人
主分類G01M 3/02 20060101AFI20251128BHJP(測定;試験)
要約【課題】運転状態で転がり軸受の防水試験を実施できる防水試験装置を提供する。
【解決手段】密封型の転がり軸受Bの防水性能を試験するための防水試験装置であって、転がり軸受Bが装置される回転テーブル4と、回転テーブル4を回転駆動させるテーブル駆動手段8と、回転テーブル4に装置された転がり軸受Bに臨んで配置される複数の高圧水噴射ノズル5と、高圧水噴射ノズル5に高圧水を供給する高圧水供給手段9と、回転テーブル4に装置され、転がり軸受Bを運転状態にする軸受駆動手段6と、制御手段7と、を備える。制御手段は、テーブル駆動手段8を作動させて回転テーブル4を回転させるとともに、軸受駆動手段6を作動させて転がり軸受Bを運転状態とし、さらに高圧水供給手段9を作動させて高圧水噴射ノズル5から転がり軸受Bに向けて高圧水を噴射させることで、転がり軸受Bを高圧水噴射環境下に晒して防水試験を実施する。

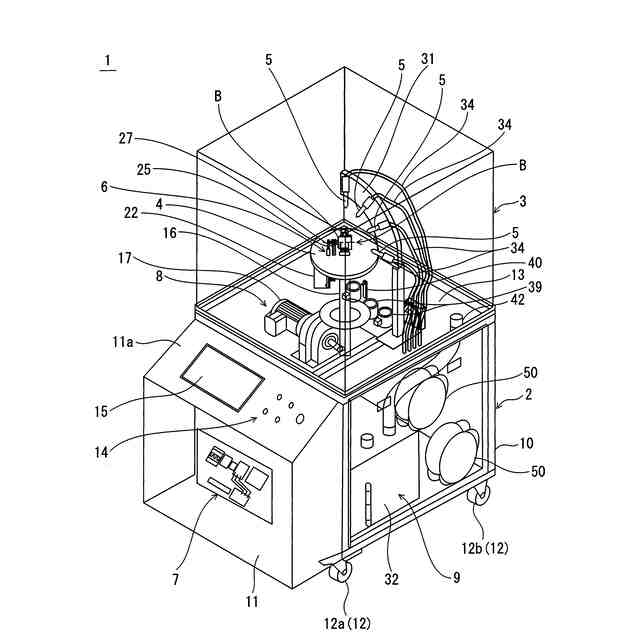

【選択図】図1
特許請求の範囲【請求項１】
密封型転がり軸受の防水性能を試験するための防水試験装置であって、
被検体となる転がり軸受が装置される回転テーブルと、
前記回転テーブルを回転駆動させるテーブル駆動手段と、
前記回転テーブルに装置された前記被検体に臨んで配置される複数の高圧水噴射ノズルと、
前記高圧水噴射ノズルに高圧水を供給する高圧水供給手段と、
前記回転テーブルに装置され、前記転がり軸受を運転状態にする軸受駆動手段と、
制御手段と、を備え、
前記制御手段は、前記テーブル駆動手段を作動させて前記回転テーブルを回転させるとともに、前記軸受駆動手段を作動させて前記転がり軸受を運転状態とし、さらに前記高圧水供給手段を作動させて前記高圧水噴射ノズルから前記被検体に向けて高圧水を噴射させることで、前記被検体を高圧水噴射環境下に晒す制御構成を有している
ことを特徴とする防水試験装置。
続きを表示（約 610 文字）【請求項２】
装置筐体と、防水カバーとを有し、
前記装置筐体は、前記テーブル駆動手段、前記高圧水供給手段および前記制御手段を収容するとともに、使用済みの上記高圧水を回収する回収トレーを有する上面パネルの上方に前記回転テーブルおよび前記高圧水噴射ノズルを配置してなり、
前記防水カバーは、前記装置筐体の上方に配置されて、前記回転テーブルおよび前記高圧水噴射ノズルの周囲を覆う容器状の形態とされている
ことを特徴とする請求項１に記載の防水試験装置。
【請求項３】
前記装置筐体は、その底部に旋回機構を備えた車輪と制動機構を備えた車輪とを有している
ことを特徴とする請求項２に記載の防水試験装置。
【請求項４】

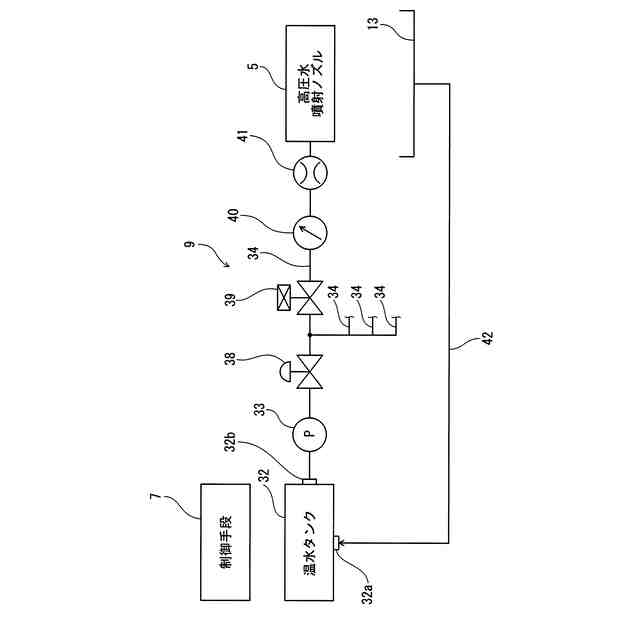

前記高圧水供給手段は、温水を貯留する温水タンクと、吸込側が前記温水タンクに接続され吐出側が電磁弁を介して前記高圧水噴射ノズルに接続される高圧ポンプとを有し、
前記温水タンクは、前記高圧水噴射ノズルから噴射された使用済みの高圧水を前記回収トレーを介して回収して補水する補水機構を有する
ことを特徴とする請求項２または３に記載の防水試験装置。
【請求項５】

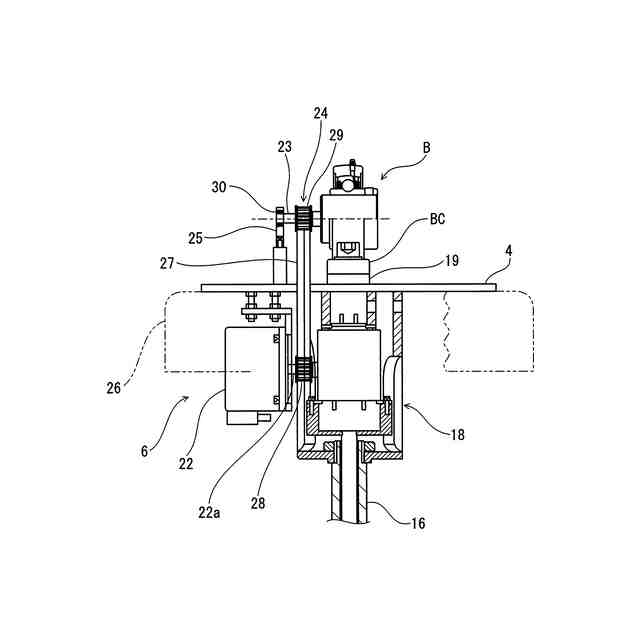

前記軸受駆動手段は、前記被検体となる転がり軸受の内輪を回転駆動させる回転軸を有する
ことを特徴とする請求項２または３に記載の防水試験装置。

発明の詳細な説明【技術分野】
【０００１】
この発明は防水試験装置に関し、より詳細には、密封型転がり軸受の防水性能の試験に用いる防水試験装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
従来、転がり軸受の分野では、外部からの異物（ごみ、水分など）の侵入を防止しつつ、内部に保有する潤滑剤が外部に漏出するのを防止する軸受として、密封型の転がり軸受が提案されている。密封型の転がり軸受の中には、周知のとおり、内輪と外輪との間に形成される環状空間の軸方向の両端にスリンガ、ラビリンス、オイルシールなどの密封構造を備えているものがある。
【０００３】
密封構造を備えた転がり軸受の性能（防水性能）は、例えば、日本産業規格の「電気機械器具の外郭による保護等級（ＪＩＳ０９２０）」や、国際標準化機構（ＩＳＯ）の「ＩＰ（International Protection）コード」などによって評価されることがある。
【０００４】
例えば、ＩＰコードに規定されたＩＰＸ９Ｋの取得条件は、指定形状のノズル（ＩＰＸ９Ｋノズル）を使用し、このノズルから８０℃の温水を、８ＭＰａ～１０ＭＰａの水圧、１４～１６リットル／分の水量で試験対象（被検体）に噴射・放水する。被検体とノズルの間隔は１０～１５ｃｍ、放水の角度（方位）は０度、３０度、６０度、９０度で、各方位につき３０秒ずつ被検体を水平面上で回転させながら放水し、水の侵入がないこととされている。
【０００５】
そのため、この種の評価にあたっては、上述した条件で被検体に高圧の温水を噴射することができる防水試験装置（例えば、特許文献１参照）が用いられている。
【先行技術文献】
【特許文献】
【０００６】
特開２０１７－１０２０１８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかしながら、従来の防水試験装置には以下のような問題があり、その改善が望まれていた。
【０００８】
すなわち、従来の防水試験装置は、被検体を水平面上で回転させる構造を備えているが、被検体である転がり軸受を運転状態にする手段を備えていない。そのため、水平面上で回転する転がり軸受は、内輪および外輪の双方が静的状態である運転停止状態で防水性能が評価される。
【０００９】
しかし、いうまでもなく転がり軸受は内輪または外輪の少なくとも一方が回転する運転状態で使用されるものであり、運転状態で防水試験を実施しなければ、転がり軸受としての実用的な防水性能を評価することができない。
【００１０】
本発明は、このような問題点に鑑みてなされたものであって、その目的とするところは、運転状態で転がり軸受の防水試験を実施できる防水試験装置を提供することにある。
【課題を解決するための手段】
（【００１１】以降は省略されています）
